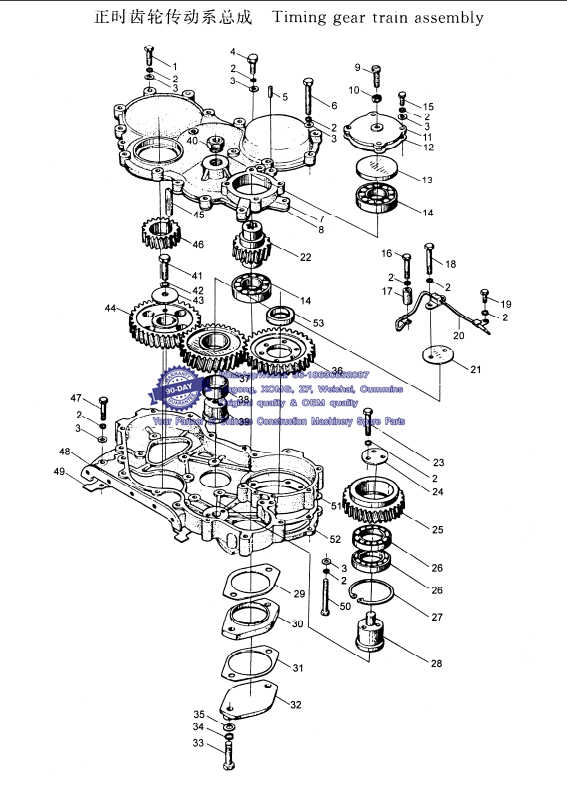

正时齿轮传动系总成 Timing gear train assembly
序号No. 代 号Part No. 名 称Name 数量Q'ty 备注Remark
1 GB/T5782-2000 六角头螺栓M8×30 Bolt M8×30 2
2 GB/T859-1987 垫圈8 Washer 8 33
3 GB/T849-1987 垫圈8 Washer 8 36
4 GB/T5782-2000 六角头螺栓M8×25 Bolt M8×25 8
5 GB1192-2000 圆柱销B8×20 Pin B8×20 2
6 GB/T5782-2000 六角头螺栓M8×70 Bolt M8×70 8 Whatsapp: 86-18630852087
7 490BPG-160001 正时齿轮室盖 Cover 1
8 490BPG-160002 正时齿轮室盖垫片 Casket 1
9 490BPG-82014 调整螺钉 Adjusting screw 1
10 GB/T6171-2000 六角螺母M8×1 Nut M8×1 1
11 490BPG-82008 液压泵轴承盖 Bearing cover 1 Whatsapp: 86-18630852087
12 490BPG-82009 轴承盖垫片 Gasket 1
13 490BPG-82001 压板 End plate 1
14 GB/T297-1994 轴承30207 Bearing 30207 2
15 GB/T5782-2000 六角头螺栓M8×20 Bolt M8×20 4
16 GB/T5782-2000 六角头螺栓M8×40 Bolt M8×40 2
17 490BPG-82003 厚垫圈 Washer 1
18 GB/T5782-2000 六角头螺栓M8×60 Bolt M8×60 2
19 GB/T5782-2000 六角头螺栓M8×15 Bolt M8×15 1
20 490BPG-02100" 喷油管焊接部件 Oil pipe 1 Whatsapp: 86-18630852087
21 490B-02012-1 惰齿轮轴压板 End plate 1
22 490BPG-82007 液压泵齿轮 Hydraulic pump gear 1
23 GB/T5782-2000 六角头螺栓M8×50 Bolt M8×50 3
24 490BPG-82006 过桥齿轮轴承挡板 Snap plate 1
25 490BPG-82004 过桥齿轮 Bridge gear 1
26 GB/T276-1994 轴承6009 Bearing 6009 2
27 GB/T893 ·1-1986 挡圈75 Snap ring 75 1
28 490BPG-82005 过桥齿轮轴 Gear shaft 1
29 490BPG-82010 联接板垫片 Gasket 1
30 490BPG-820ll 联接板 Connecting plate 1
31 490BPG-82012 液压泵垫片 Gasket 1
32 490BPG-82013 端盖 End cover 1
33 GB21-76 小六角头螺栓M10×45 Bolt M10×45 2
34 GB/T859-1987 垫 圈 1 0 Washer 10 8
35 GB/T849-1987 垫 圈 1 0 Washer 10 8
36 490BPG-02003 喷油泵正时齿轮 Pump timing gear 1
37 490BPG-02006 正时惰齿轮 Timing idle gear 1 Whatsapp: 86-18630852087
38 490B-02005 正时惰齿轮衬套 Bushing 1
39 490B-02004 惰齿轮轴 Idle gear shaft 1
40 490BPG-82002 拆装螺塞 Screw 1
41 GB/T5782-2000 六角头螺栓M12×45 Bolt M12×45 1
42 GB/T859-1987 轻型弹簧垫圈12 Spring washer 12 1
43 490B-0201] 凸轮轴正时齿轮压板 End cover 1
44 490BPG-02009 凸轮轴正时齿轮 Camshaft timing gear 1
45 GB/T1096-1979 键C12×63 Key C12×63 1
46 490BPG-02007 曲轴正时齿轮 Crankshaft timing gear 1
47 GB/T5782-2000 六角头螺栓M8×45 Bolt M8×45 1 Whatsapp: 86-18630852087
48 4.90BPG-16003 正时齿轮室 Timing gear housing 1
49 490BPG-16009-1 正时齿轮室垫片 Gasket 1
50 GB/T5782-2000 六角头螺栓M8×75 Bolt M8×75 2
51 490B-16008 喷油泵联接法兰垫片 Gasket 1
52 490B-16004-1 喷油泵联接法兰 Connecting flange 1
53 495B-02105 喷油泵正时齿轮轴套 Axle sleeve 1

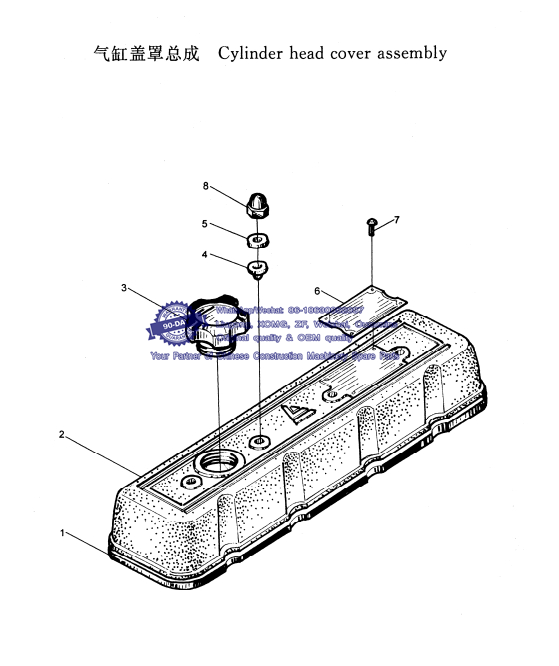

气缸盖罩总成 Cylinder head cover assembly
序号No. 代 号Part No. 名 称Name 数量Q'ty 备注Remark
1 A498B-11002 气缸盖罩橡胶垫 Rubber pad 1
2 A498B-11001-2 气缸盖罩 Cylinder head cover 1 Whatsapp: 86-18630852087
3 490B-11013B 加油口盖 Cap gasket 1
4 A498B-11003 橡胶隔离套 Rubber isolation bushing 4
5 A498B-11004 垫圈 Washer 4
6 C490BPG-11009-2 铭牌 Nameplate 1
7 GB/T827-1986 铭牌铆钉2×5 Rivet 2×5 4 Whatsapp: 86-18630852087
8 GB/T923-1988 盖形螺母M8 Nut M8 4

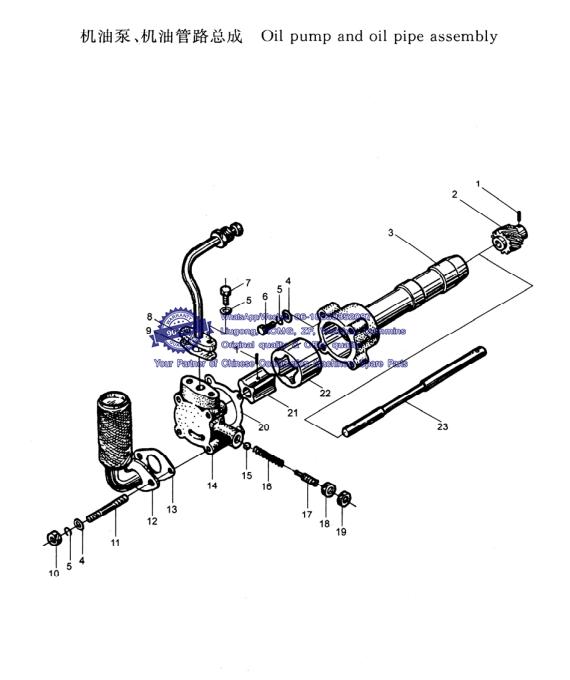

机油泵、机油管路总成 Oil pump and oil pipe assembly
序号No. 代 号Part No. 名 称Name 数量Q'ty 备注Remark
1 490B-31203 圆柱销 Pin 2
2 490B-31001 机油泵传动齿轮 Oil pump driving gear 1
3 490B-31004 机油泵泵体 Oil pump housing 1 Whatsapp: 86-18630852087
4 GB/T97 ·1-2002 平垫圈8 Washer 8 5
5 GB/T93-1987 弹簧垫圈8 Spring washer 8 5
6 GB/T5783-2000 六角头螺栓M8×30 Bolt M8×30 1
7 GB/T5783-2000 六角头螺栓M8×20 Bolt M8×20 2
8 490B-33000 机油管路总成 Piping assembly 1
9 490B-33005 垫片 Gasket 1
10 GB/T6170-2000 六角螺母M8 Nut M8 2 Whatsapp: 86-18630852087
11 GB/T5782-2000 双头螺柱M8 Stud M8 4
12 490B-31100A 机油集滤器部件 Screen filter 1
13 490B-31006 集滤器垫片 Oil filter gasket 1
14 490B-31005 机油泵盖 Cover,oil pump 1
15 GB/T308-1989 钢球10 Steel ball 10 1 Whatsapp: 86-18630852087
16 490B-31003 限压阀弹簧 Spring l
17 490B-31002 调压螺钉 Screw l
18 GB/T6171-2000 六角螺母M14×1.5 Nut M14×1.5 1
19 GB/T6173-2000 小六角较扁螺母M14×1.5 Nut M14×1.5 1
20 490B-31007 机油泵盖垫片 Cover,oil pump gasket 1 Whatsapp: 86-18630852087
21 490B-31202 内转子 Inner rotor 1
22 490B-31008 外转子 Outer rotor 1
23 490B-31201 机油泵轴 Shaft of oil pump 1

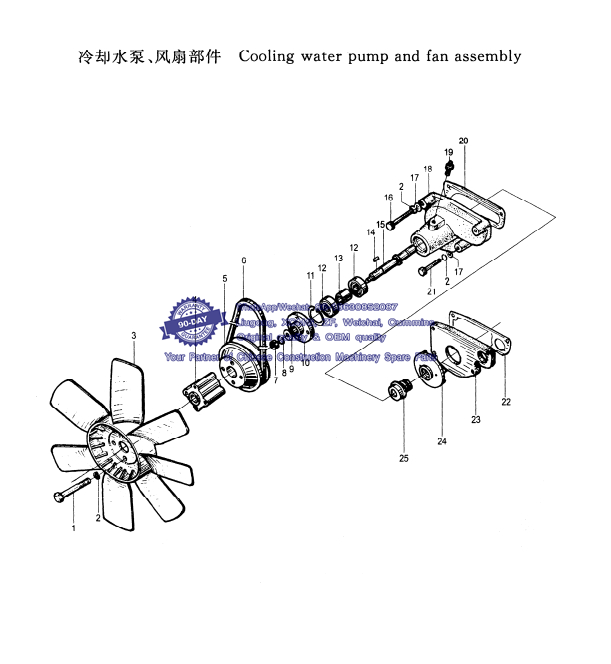

冷却水泵、风扇部件 Cooling water pump and fan assembly
序号No. 代 号Part No. 名 称Name 数量Q'ty 备注Remark
l GB/T5782-2000 六角头螺栓M8×70 Bolt M8×70 4
2 GB/T93-1987 弹簧垫圈8 Spring washer 8 4 Whatsapp: 86-18630852087
3 490B-41100-1 风扇部件(φ380) Fan 1
4 490B-41003-3 风扇垫块 Gasket 1
5 490B-41002 风扇皮带轮 Fan pulley 1
6 490B-4]01 风扇胶带 Fan belt 1 Whatsapp: 86-18630852087
7 GB/T6178-2000 1型圆角开槽螺母M10 Nut M10 l
8 GB/T93-1987 弹簧垫圈10 Spring washer 10 Whatsapp: 86-18630852087
9 GB/T97 ·1-2002 平垫圈10 Washer 10 1 Whatsapp: 86-18630852087
10 490B-42001 风扇皮带轮毂 Fan pulley hub 1
1l 490B-42011 挡圈40 Snap ring 40 1
12 GB/T278--1989 轴承 Bearing 2
13 490B-42003 轴承隔圈 Sleeve spacer 1 Whatsapp: 86-18630852087
14 GB/T1099-1979 键5×19 Key 5×19 1
15 490B-42002 水泵轴 Water pump shaft 1
16 GB/T5782-2000 六角头螺栓M8×70 Bolt M8×70 1
17 GB/T97 ·1-2002 垫圈8 Washer 8 4
18 490B-42004 水泵体 Water pump housing 1
19 GB1152-1989 油杯 Oil cup 1
20 490B-42005 水泵体衬垫 Gasket 1
21 GB/T5782-2000 六角头螺栓M8×50 Bolt M8×50 3
22 490B-42011 水泵隔板衬垫 Gasket 1 Whatsapp: 86-18630852087
23 490B-42006 水泵隔板 Back plate 1
24 490B-42008 水泵叶轮 Water pump impeller 1
25 490B-42009 水封 Water seal 1
燃油供油系统 Fuel supply system assembly
序号No. 代 号Part No. 名 称Name 数量Q'ty 备注Remark
1 490B-16011-1 喷油泵垫片 Gasket 1
2 490B-21000 喷油泵4QT F451 Fucl injection pump 1
3 GB/T29 ·1-1988 六角头头部带槽螺栓M6×25 Bolt M6×25 3 Whatsapp: 86-18630852087
4 490B-23501 卡缩 Clamp 6
5 490B-23502" 橡胶垫 Rubber gasket 6
6 GB/T93-.987 弹 簧 垫 圈 6 Spiing washer 6 3
7 GB/T6172-2C00 六 角 螺 母 M 6 Nut M6 3
8 A490B-22000 P列油嘴F019103006 Fuel injector 4 Whatsapp: 86-18630852087
9 A490B-25100-1 喷油器回油管部件 Injector leak-off pipe 1
10 A490B-23101 第一缸高压油管 lst cylinder high pressure fuel tube 1
11 A490B-23201 第二缸高压油管 2nd cylinder high pressure fuel tube 1
12 A490B-23301 第三缸高压油管 3rd cylinder high pressure fuel tube 1
13 A490B-23401 第四缸高压油管 4th cylinder high pressure fuel tube 1 Whatsapp: 86-18630852087
14 490B-25200 滤清器至喷油泵进油管部件 Fue]supply tube from fuel filter to injection pump 1
15 490B-24000A 柴油滤清器 Fuel fulter 1
16 GB/T97 ·1-2002 平垫圈8 Washer 8 2 Whatsapp: 86-18630852087
17 GB/T93-1987 弹 簧 垫 圈 8 Spring washer 8 2 Whatsapp: 86-18630852087
18 GB/T5783-2000 六角头螺栓M8×30 Bolt M8×30 2
19 490B-25300 输油泵至滤清器进油管部件 Fuel supply tube from supply pump to fucl filter" 1
20 490B-25401-4 输油泵进油接头 Fuel supply pump connector l
21 498B-25002 喷油器回油胶管 Sebific ducl 3
22 498B-25001 喷油器回油防漏帽 Leakproof cap 1 Whatsapp: 86-18630852087
23 498B-25004 环箍 Clamp 10
24 JB/T982-1977 组合密封垫圈14 Springlc Washer 2

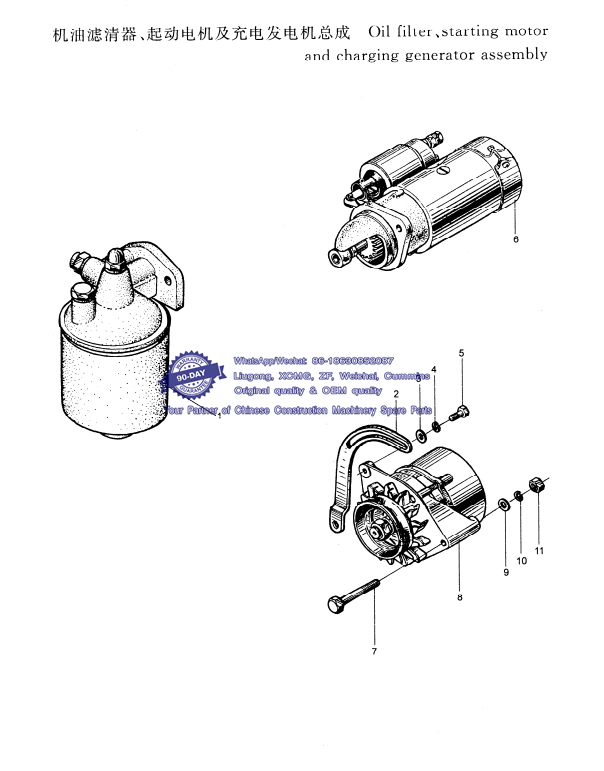

机油滤清器、起动电机及充电发电机总成 Oil filter 、starting motor and charging generator assembly
序号No. 代 号Part No. 名 称Name 数量Q'ty 备注Remark
1 490B-32000B 机油滤清器 Oil filter 1
2 490B-53001-4 发电机撑架 Adjusting lever for generator 1 Whatsapp: 86-18630852087
3 GB/T97 ·1-2002 平垫圈8 Washer 8 1
4 GB/T93-1987 弹簧垫圈8 Spring washer 8 1
5 GB/T5783-2000 六角头螺栓M8×25 Bolt M8×25 1
6 490B-51000 起动电机 Starting motor 1
7 GB/T5782-2000 六角头螺栓M10×80 Bolt M10×80 1 Whatsapp: 86-18630852087
8 490B-52000 交流充电发电机 Charging generator 1
9 GB/T97 ·1-2002 平垫圈10 Washer 10 1
10 GB/T93-1987 弹簧垫圈10 Spring washer 10 1 Whatsapp: 86-18630852087
11 GB/T6170-2000 六角螺母10 Nut 10 1
