Changlin Wheel Loader 957 Parts Catalog

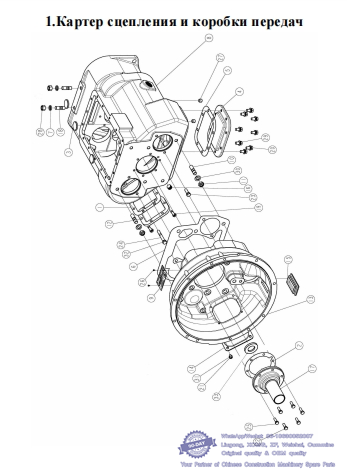

001 Картер сцепления и коробки передач-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№. № детали. Название детали Кол-во
1 1684Прокладка бокового люка механизма отбора мощности 1 whatsapp 86-18630852087
2 14311Прокладка крышки подшипника первичного вала 1
3 14373 Магнит круглый 3
4 16596Крышка нижнего люка механизма отбора мощности 1
5 16929Прокладка нижнего люка механизма отбора мощности 1
6 20822 Прокладка картера сцепления 1
7 Q40316 Шайба пружинная 2
8 12JS160T-1701015 Картер коробки передач 1
9 JS180A-1702021-2 Ярлык 1
10 C01056 Шпилька 6
11 GB890-80-M16X1.5 Гайка 6
12 JS130T-1701020Крышка бокового люка механизма отбора мощности 1
13 JS180-1601015-6 Картер сцепления 1
14 JS180-1601016-1 Крышка люка 1
15 JS180-1601016-2 Крышка люка 1
16 Q61304 Пробка конусная 1
17 JS180A-1701040-3Крышка подшипника первичного вала 1
18 Q1231630 Шпилька 1
19 Q1421032 Болты и пружинная шайба 6
20 Q150B1025 Болт 4
21 Q150B1032 Болт 4
22 Q150B1238 Болт 2
23 Q150B1290 Болт 2
24 Q170B1032 Болт 2
25 Q2713508 Саморез 2
26 Q2821616 Стопорный винт 2
27 Q341B16 Гайка № 1 2
28 Q40112 Шайба 8
29 Q40116 Шайба 6
30 Q40310 Шайба пружинная 10
31 Q40312 Шайба пружинная 4 whatsapp 86-18630852087

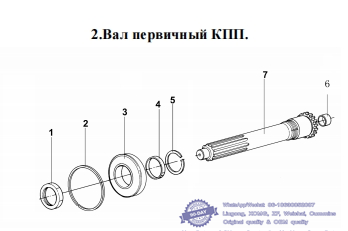

002 Вал первичный КПП.-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№. № детали Название детали Кол-во
1 JS180A-1701036 Гайка первичного вала 1
2 C01020 Кольцо стопорное 1
3 150212K Подшипник 1
4 16463 Втулка шестерни 1
5 14750 Кольцо стопорное 1
6 16566 Втулка направляющая
вторичного вала 1
7 JS180A-1701030-3 Вал первичный 1

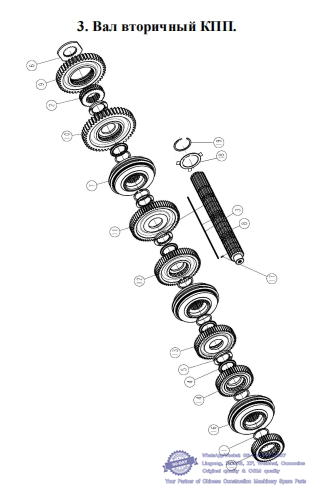

003 Вал вторичный КПП-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № детали Название Кол-во
1 16763 Кольцо стопорное 6 whatsapp 86-18630852087
2 12JS160T-1701108 Втулка вторичного вала 1
3 12JS160T-1701121 Шпонка вторичного вала 1
4 12JS160T-1701122Прокладка регулировочная шестерни вторичного вала 5
5 12JS160T-1701123 Прокладка шестерни вторичного вала 3
6 12JS160T-1701125Прокладка шестерни задней передачи вторичного вала 1
7 12JS160T-1701170Синхронизатор 1-2 ой передачи 1
8 12JS200T-1701105 Вал вторичный 1
9 12JS200T-1701110 Шестерня заднейпередачи вторичного вала 1
10 12JS200T-1701111Шестерня 1-ой передачи вторичного вала 1
11 12JS200T-1701112 Шестерня 2-ой передачи вторичного вала 1
12 12JS200T-1701113 Шестерня 3-ей передачи вторичного вала 1
13 12JS200T-1701114 Шестерня 4-ой передачивторичного вала 1
14 12JS200T-1701115-1Шестерня 5-ой передачи вторичного вала 1
15 12JS200T-1701116-1Шестерня первичного вала 1
16 JS130T-1701180 Синхронизатора 3-ей и 4-ой передачи 2
17 Q5280310 Штифт стопорный 1
18 12JS160T-1701106 Шайба шестерни вторичного вала 1
19 12JS160T-1701107 Кольцо стопорноешестерни задней передачи 1 whatsapp 86-18630852087

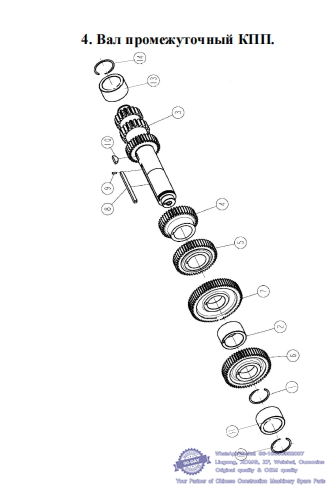

004 Вал промежуточный КПП.-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № детали Название Кол-во
1 19198Кольцо стопорное промежуточного вала 1 whatsapp 86-18630852087
2 12JS160T-1701057 Втулка распорная 1
3 12JS200T-1701048 Вал промежуточный 1
4 12JS200T-1701050 Шестерня 3промежуточного вала-ей передачи 1
5 12JS200T-1701051 Шестерня 4промежуточного вала-ой передачи 1
6 12JS200T-1701056шестерня ведущая промежуточного вала 1
7 12JS200T-1701052Шестерня 5-ой передачи промежуточного вала1
8 16JS200T-1701055Шпонка квадратнаяпромежуточного вала 1
9 Q5280514 Штифт конический 1
10 X-6-E Шпонка 1
11 192309E Подшипник роликовый 2
12 C01021 Кольцо стопорное 2
13 102309E Подшипник роликовый 2
14 Q43145 Кольцо стопорное 2 whatsapp 86-18630852087
005 Отбойник промежуточного вала-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № детали Название Кол-во
1 19668Отбойник подшипникапромежуточного вала 1 whatsapp 86-18630852087
2 Q5280514 Штифт цилиндический 1 whatsapp 86-18630852087
