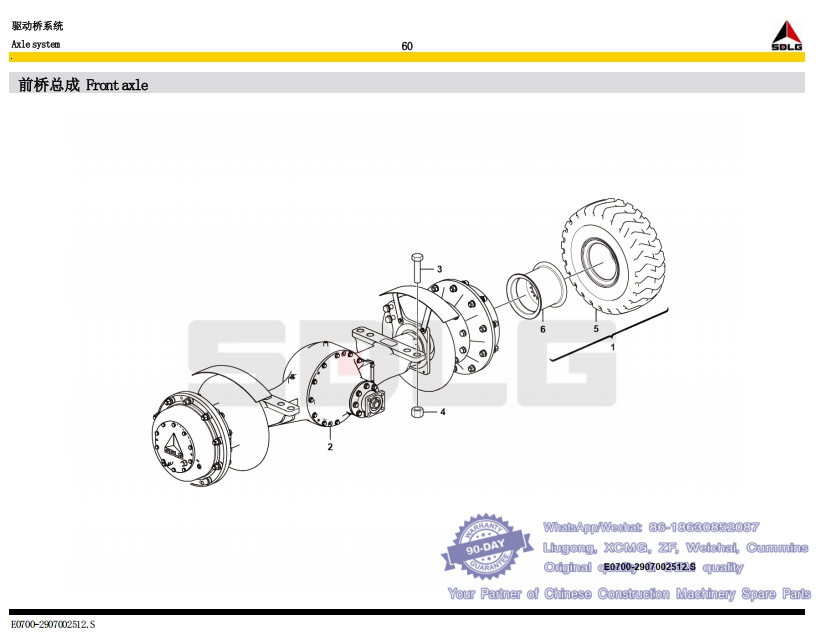

001 前桥总成 Front axle-- SDLG LG933 LG936L Axle assembly Parts Catalo
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 29070024211 车轮总成 Wheel N 2
2 29070024981 AL20A-2前驱动桥总成 Front axle Y 1 whatsapp 86-18630852087
3 4011000520 螺栓GB5785-M24*2*100EpZn-8.8 Bolt Y 8
4 4013000157 螺母GB889.2-M24*2EpZn-8 Lock nut Y 8
5 4110000003 轮胎GB2980-17.5-25 Tire Y 2
6 4110002816 轮辋LG14.00/1.5-25 Wheel rim Y 2 whatsapp 86-18630852087

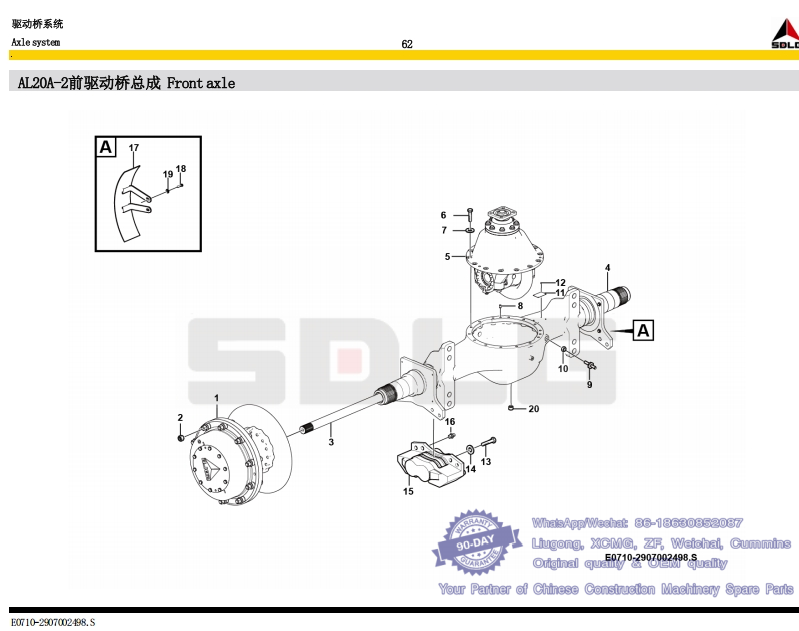

002 AL20A-2前驱动桥总成 Front axle-- SDLG LG933 LG936L Axle assembly Parts Catalo
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 29070024991 轮边减速器 Hub reduction N 2
2 29070024161 轮辋螺母M18 Nut Y 20
3 29070019782 半轴 Shaft half Y 2
4 29070019772 桥壳总成 Axle casing Y 1
5 29070019762 主传动总成 Final drive Y 1
6 4011001430 螺栓GB5786-M12*1.25*35flZnyc-10.9-480 Bolt Y 14
7 29070015981 垫圈 Washer Y 14
8 4016000124 销GB119.2-10u8*30 Pin Y 2
9 29070023071 透气嘴 Breather cap Y 1
10 4013000425 螺母GB6173-M10*1flZnyc-05-480 Nut Y 1
11 29070021251 前桥标牌 Name plate N 1
12 4019000012 铆钉GB827-3*5-BL2 Rivet Y 4 whatsapp 86-18630852087
13 29070021631 螺栓 Screw Y 8
14 29070011121 垫圈 Washer Y 8
15 4120001739 制动钳 Brake caliper Y 2
16 4120001740 放气嘴 Nipple Y 2
17 29070014671 防护板 Protecting plate Y 2
18 4011001247 螺栓GB5783-M8*20flZnyc-8.8-480 Screw Y 4 whatsapp 86-18630852087
19 4015000430 垫圈GB97.1-8flZnyc-300HV-480 Washer Y 4
20 29070021441 磁性螺塞 Plug Y 2

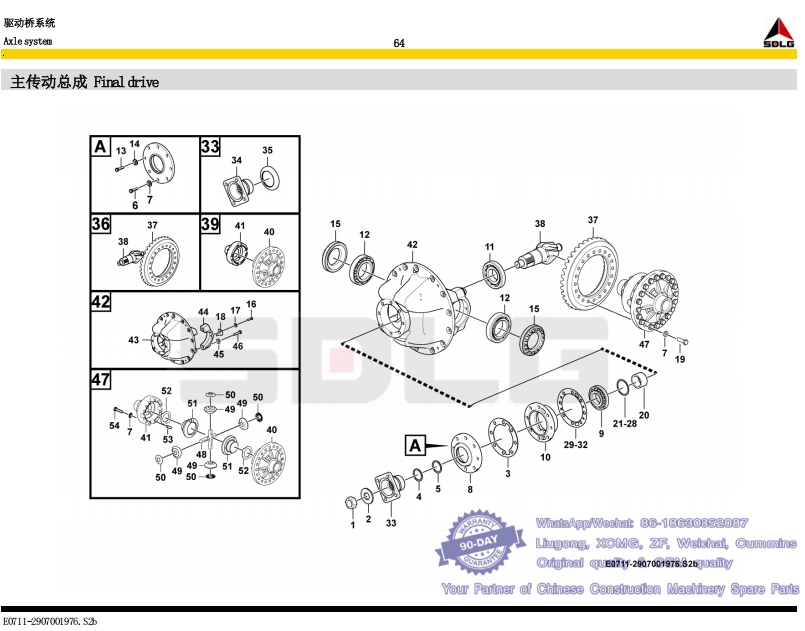

003 主传动总成 Final drive-- SDLG LG933 LG936L Axle assembly Parts Catalo
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4013000066 螺母GB889.2-M33*1.5-8 Lock nut Y 1
2 3050900007 垫圈 Washer Y 1
3 3050900172 垫片 Shim Y 1
4 4030000048 骨架油封HG4-692-SG70*95*10 Sealing ring Y 1
5 4030000768 密封圈GB13871.1-FB070095-F Sealing ring Y 1
6 4011001318 螺栓GB5782-M14*55flZnyc-8.8-480 Screw Y 7
7 29090007961 垫圈 Washer Y 31
8 29070019901 密封盖 Sealing cover Y 1
9 4021000028 滚动轴承GB297-31310 Roller bearing Y 1
10 29070019911 轴承套 Bearing bushing Y 1
11 4021000139 滚动轴承GB297-31312 Roller bearing Y 1
12 4021000105 滚动轴承GB297-32214 Ball bearing Y 2
13 4011001281 螺栓GB5782-M12*55flZnyc-8.8-480 Screw Y 1
14 29070015981 垫圈 Washer Y 1
15 29070019941 调整螺母 Adjusting nut Y 2
16 4011000597 螺栓GB5786-M10*1*20EpZn-8.8 Bolt Y 2
17 29050015481 垫圈10 Washer Y 2
18 3050900024 锁紧片 Lock washer Y 2
19 4011000345 螺栓GB5786-M14*1.5*30EpZn-10.9 Screw Y 16
20 29070019961 隔套 Sleeve Y 1
21 29070019971 调整垫片 Spacer sleeve Y 1 whatsapp 86-18630852087
22 29070019981 调整垫片 Spacer sleeve Y 1
23 29070019991 调整垫片 Spacer sleeve Y 1
24 29070020001 调整垫片 Spacer sleeve Y 1
25 29070020011 调整垫片 Spacer sleeve Y 1
26 29070020021 调整垫片 Spacer sleeve Y 1
27 29070020031 调整垫片 Spacer sleeve Y 1 whatsapp 86-18630852087
28 29070020041 调整垫片 Spacer sleeve Y 1
29 3050900011 调整垫片 Shim Y 5
30 29070010611 调整垫片 Shim Y 4

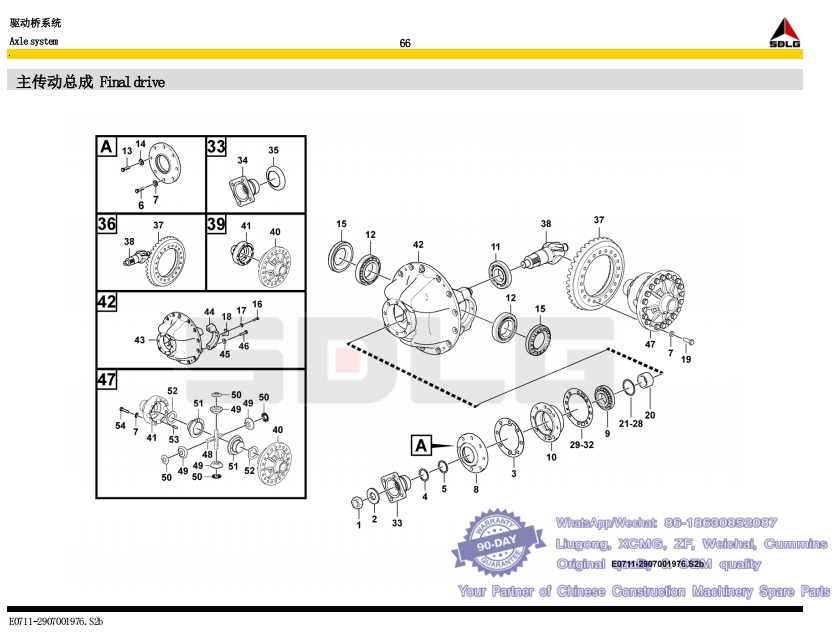

004 主传动总成 Final drive-- SDLG LG933 LG936L Axle assembly Parts Catalo
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
31 29070010621 调整垫片 Shim Y 3
32 29070010631 调整垫片 Shim Y 1
33 29070019891 输入法兰 Flange Y 1
34 29070020052 法兰 Connection flange Y 1
35 3050900058 防尘圈 Sealing ring Y 1
36 29070019951 主从动螺旋伞齿轮 Crown wheel Y 1
37 29070020061 从动螺旋伞齿轮 Crown wheel N 1
38 29070020071 主动螺旋伞齿轮 Crown wheel N 1
39 29070020102 差速器左右壳 Differential housing Y 1
40 29070020601 差速器左壳 Differential housing N 1 whatsapp 86-18630852087
41 29070020122 差速器右壳 Differential housing N 1
42 29070019922 托架总成 Center housing Y 1
43 29070020082 托架 Centre housing N 1
44 29070020091 轴承座 Bearing seat Y 2 whatsapp 86-18630852087
45 29070019751 垫片18 Washer Y 4
46 4011000951 螺栓GB5785-M18*1.5*75EpZn-10.9 Screw Y 4
47 29070019932 差速器总成 Differential Y 1
48 29070020611 一字轴 Shaft Y 2
49 29070020141 锥齿轮 Differential pinion Y 4
50 29070020151 锥齿轮垫片 Thrust washer Y 4
51 29070020161 半轴齿轮 Differential side gear Y 2 whatsapp 86-18630852087
52 29070020171 半轴齿轮垫片 Thrust washer Y 2
53 29070000461 固定销 Pin Y 4
54 4011000964 螺栓GB5785-M14*1.5*70EpZn-10.9 Screw Y 8

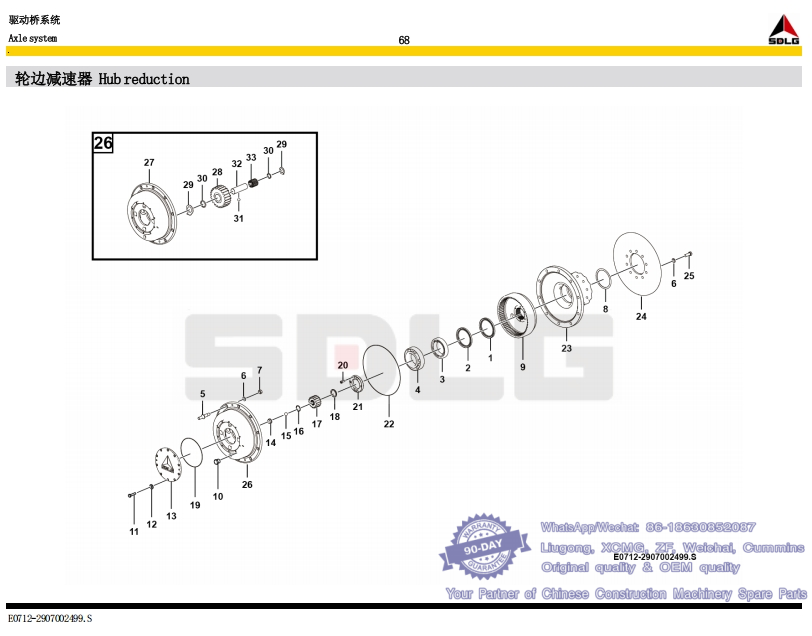

005 轮边减速器 Hub reduction-- SDLG LG933 LG936L Axle assembly Parts Catalo
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4030001093 密封圈GB13871.1-FB13016012-DWS Sealing ring Y 1
2 4030000046 骨架油封HG4-692-PD130*160*12 Sealing ring Y 1
3 4021000045 滚动轴承GB297-32021 Roller bearing Y 1
4 4021000044 滚动轴承GB297-32220 Roller bearing Y 1
5 29070024101 轮辋螺栓 Screw Y 10
6 29070019751 垫片18 Washer Y 24
7 4013000407 螺母GB6171-M18*1.5flZnyc-8-480 Nut Y 10 whatsapp 86-18630852087
8 29070024091 防尘罩 Cover Y 1
9 29070025001 内齿圈 Ring gear Y 1 whatsapp 86-18630852087
10 29070021441 磁性螺塞 Plug Y 1
11 4011001249 螺栓GB5783-M10*30flZnyc-8.8-480 Screw Y 10
12 4015000025 垫圈GB93-10-65Mn Spring washer Y 10
13 29070007671 盖 Cover Y 1
14 29070009161 定位块 Block Y 1
15 4090000006 钢球GB308-17.462-GCr15 Ball Y 1
16 4015000408 挡圈GB894.1-42-65Mn Retaining ring Y 1
17 29070019821 太阳轮 Sun gear Y 1
18 29070024081 垫片 Shim Y 1 whatsapp 86-18630852087
19 29070007681 O型密封圈 O-ring Y 1
20 4014000118 螺钉GB70-M8*1*20-8.8 Screw Y 2
21 29070024171 圆螺母 Round nut Y 1
22 29070019841 O形圈 O-ring Y 1
23 29070019852 轮毂 Hub Y 1 whatsapp 86-18630852087
24 29070020651 制动盘 Brake disc Y 1
25 4011001431 螺栓GB5786-M18*1.5*50flZnyc-8.8-480 Bolt Y 14
26 29070024121 行星轮架总成 Planet gear kit Y 1
27 29070019801 行星轮架 Planet carrier Y 1
28 29070019831 行星齿轮 Planet gear Y 4
29 3050900042 挡环 Retaining ring Y 8
30 29070013181 垫片 Shim Y 8 whatsapp 86-18630852087
31 4090000007 钢球GB308-8-GCr15 Ball Y 4
32 3050900043 行星齿轮轴 Planet gear shaft Y 4
33 4090000003 滚针GB309-4*38-GCr15 Needle roller Y 112
Full range of spare parts for SDLG LG933,LG936,LG938,LG953,LG955,LG956,LG958 Front and Rear Alxe assembly
