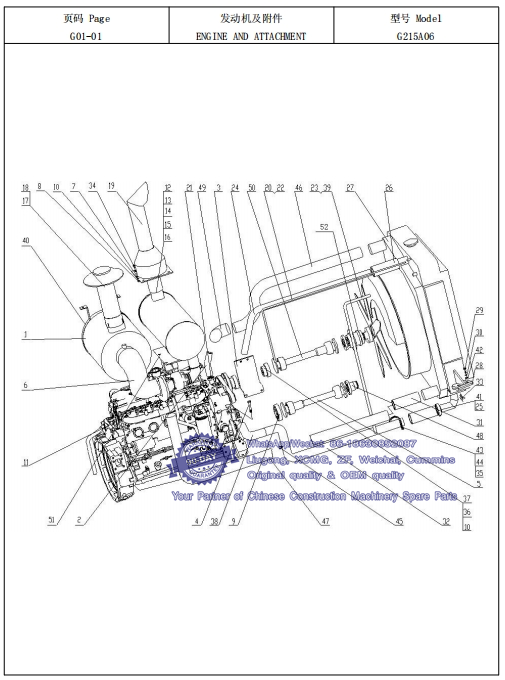

001 发动机及附件 ENGINE AND ATTACHMENT-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 800105928 空气滤清器 AIR CLEANER 1
2 380901025 出水弯管WATER OUTLET BEND PIPE 1
3 380900983 滤油器支架 OIL-FILTER BRACKET 1
4 805000713 螺栓 M10X45 BOLT 4 Whatsapp: 86-18630852087
5 800307657 传动轴 DRIVE SHAFT 1
6 380902011 弯管 ELBOW 1
7 805300017 垫圈 10 WASHER 4
8 805200048 螺母 M10 NUT M10 13
9 380900978 接盘 DISH 1
10 805300014 垫圈 10 WASHER 10 16
11 800105756 柴油机 DIESEL ENGINE 1
12 805000075 螺栓 M8×55 BOLT 1
13 805200045 GB/T6170 螺母 M8 NUT 2
14 805300010 GB/T93 垫圈 8 WASHER 2
15 380600523 接管 TUBE 1
16 381500105 管夹 CLIP 1
17 380900881 接管 TUBE 1
18 380900986 管夹 CLIP 1
19 380900985 排气管 EXHAUST PIPE 1
20 805801440 环箍 15-18 PIPE CLIP15-18 2 Whatsapp: 86-18630852087
21 801907100 T 型抱箍Φ58 PIPE CLIP 4
22 380900976 胶管 PIPE 1
23 380600525 补水管Φ20X1400 HUTCH WATER PIPE 1
24 380901187 出水管 TUBE 1
25 380901120 胶管Φ51X200 HOSE 1
26 380901198 管 PIPE 1
27 803010874 散热器总成 RADIATOR ASS＇Y 1
28 380900912 胶垫 CUSHION 2
29 805000045 螺栓 M12×40 BOLT M12X40 4
30 805300018 垫圈 12 WASHER 12 4
31 819910502 进气连接管 AIR INLET DUCT 1
32 380901189 进水管 I WATER INLET PIPE 1
33 800752690 放水阀 VALVE,WATER DRAIN 1 Whatsapp: 86-18630852087
34 805000043 螺栓 M10×30 BOLT M10×30 8
35 380700259 管夹 CLIP 3
36 805101913 螺钉 M10×30 BOLT M10×30 4
37 380900981 接盘 DISH 1
38 380901026 进水弯管 WATER INLET BEND PIPE 1
39 805801458 喉箍 28-32 HOOP IRON 28-32 2
40 380901022 空滤器支架 BRACKET,AIR CLEANER 1
41 801900030 T 型抱箍Φ64 PIPE CLIP 4
42 805300020 垫圈 12 WASHER 8
43 805200053 螺母 M6 NUT M6 4
44 805300030 垫圈 6 WASHER 4
45 380900873 堵头 PLUG 1
46 380901186 进气管 AIR INTAKE PIPE 1
47 380901190 出气管Ⅰ EXHAUST GAS PIPE 1
48 380900989 连接套 COVER 1
49 380901031 弯管（橡胶管） SYPHON（RUBBER) 1
50 800307656 传动轴 DRIVE SHAFT 1
51 380900990 消声器支架 MUFFLER BRACKET 1
52 380903241 驱动轮 DRIVING WHEEL 1 Whatsapp: 86-18630852087

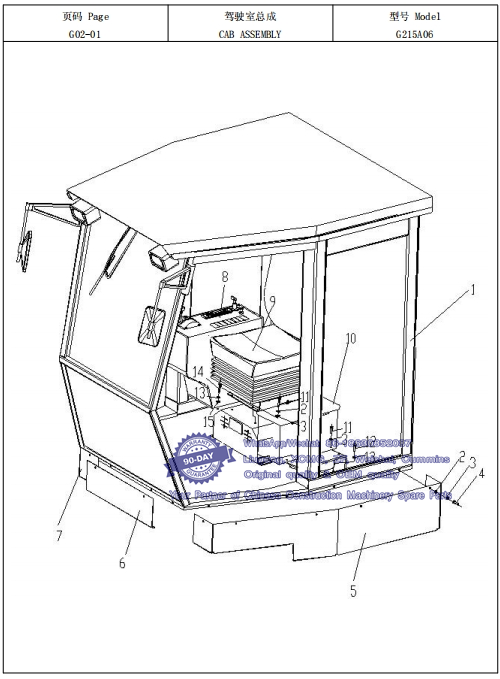

002 驾驶室总成CAB ASSEMBLY-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 381300868 驾驶室 CAB 1
2 805300069 垫圈 8 WASHER 18
3 805300010 GB/T93 垫圈 8 WASHER 22
4 805002059 螺栓 M8×15 BOLT M8×15 14 Whatsapp: 86-18630852087
5 300000051 左护板 GUARD PLATE(L.H.) 1
6 300000052 前封板 FRONT CLOSE-BOARD 1
7 300000053 右护板 GUARD PLATE(R.H.) 1
8 380902142 操纵箱 CONTROL BOX 1
9 801907113 座椅 SEAT 1 Whatsapp: 86-18630852087
10 380300811 工具箱 TOOL BOX 1
11 805000018 螺栓 M8×20 BOLT 8
12 805000043 螺栓 M10×30 BOLT M10×30 4
13 805300014 垫圈 10 WASHER 10 8
14 805000062 螺栓 M10X35 BOLT 4 Whatsapp: 86-18630852087
15 805300017 垫圈 10 WASHER 8

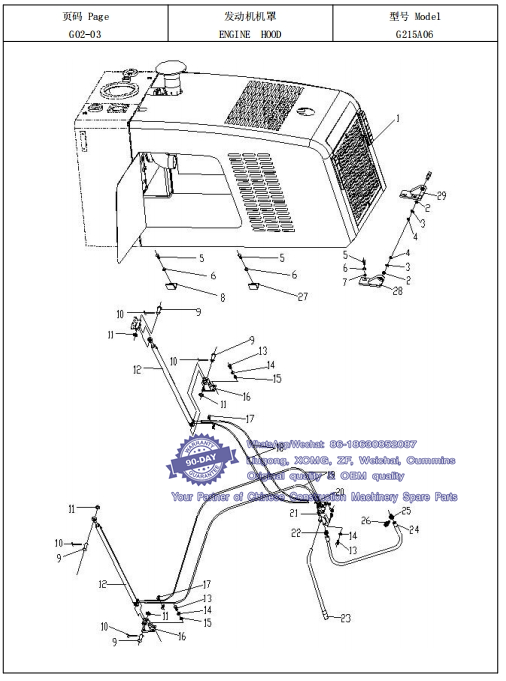

003 发动机机罩ENGINE HOOD-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380901191 机罩 HOOD 1
2 800515224 深沟球轴承 61904 BEARING 2 Whatsapp: 86-18630852087
3 805300013 垫圈 16 WASHER 2
4 805200051 螺母 M16 NUT M16 2
5 805000048 螺栓 M12×35 BOLT M12×35 12
6 805300018 垫圈 12 WASHER 12 12
7 805300020 垫圈 12 WASHER 12
8 380901072 机罩限位架 LIMITATIVE BLOCK 2
9 805604496 销轴 PIN SHAFT 4
10 805600027 开口销 4×36 COTTER PIN 4
11 805300112 垫圈 20 WASHER 4
12 803010935 油缸 OIL CYLINDER 2
13 805000062 螺栓 M10X35 BOLT 8
14 805300014 垫圈 10 WASHER 10 12 Whatsapp: 86-18630852087
15 805201477 螺母 M10 NUT 12
16 381400218 支座 SEAT 2
17 803190341 管夹 CLIP 2
18 803191918 1SNHAHA060604-700 胶管总成 HOSE ASSEMBLY 4
19 803191919 1SNHAHA060604-900 胶管总成 HOSE ASSEMBLY 2
20 803191913 Y06L 三通组合接头 COMBINED LINK 2
21 803010915 手压泵 HAND PUMP 1
22 381400231 接头体 BODY,JOINT 1
23 381400223 杆 LEVER 1
24 803192040 胶管总成 HOSE ASS'Y 1
25 803190731 直角组合接头RIGHT ANGLE UNION JOINT 1
26 803190517 直通接头 NIPPLE 1
27 380901105 机罩限位架Ⅱ LIMITATIVE BLOCKⅡ 2
28 380901074 左支座 LEFT SUPPORTING SEAT 1 Whatsapp: 86-18630852087
29 380901073 右支座 RIGHT SUPPORTING SEAT 1

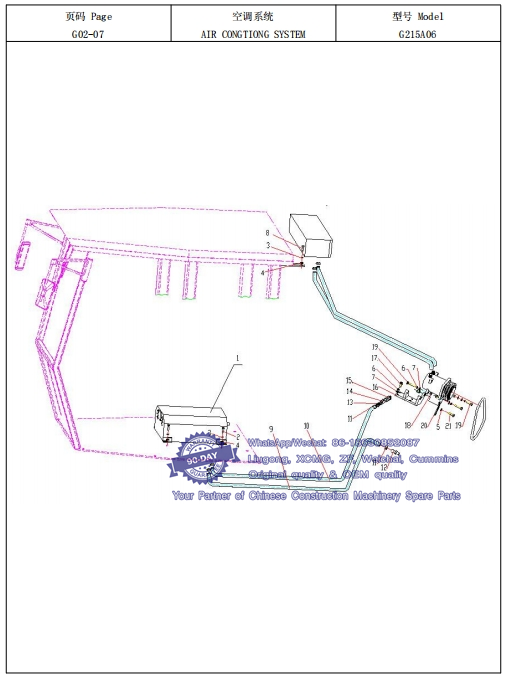

004 空调系统AIR CONGTIONG SYSTEM-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803506839 空调 AIR CONDITION 1
2 805000020 螺栓 M8×30 BOLT M8×30 4 Whatsapp: 86-18630852087
3 805300010 GB/T93 垫圈 8 WASHER 8
4 805300069 垫圈 8 WASHER 8
5 805338332 垫圈 10 NL10 NORD-LOCK 2
6 805300017 垫圈 10 WASHER 8
7 805300014 垫圈 10 WASHER 10 12
8 805000017 螺栓 M8×25 BOLT M8X25 4
9 380901220 胶管 16X2400 HOSE 1
10 380901222 胶管 16X2000 HOSE 1
11 805801452 双钢丝式喉箍 22-26 CLAMP 4
12 380900888 接头体 BODY,JOINT 1 Whatsapp: 86-18630852087
13 380300754 接头体 BODY,JOINT 1
14 800752773 球阀 GLOBE VALVE 1
15 380900970 接头 NIPPLE 1
16 380901000 支架 BRACKET 1
17 805000713 螺栓 M10X45 BOLT 3
18 805200048 螺母 M10 NUT M10 7
19 805000100 螺栓 M10X55 BOLT 2
20 380900836 调节钢片 ADJUSTING PLATE 1
21 805000029 螺栓 M10×40 BOLT M10×40 2 Whatsapp: 86-18630852087

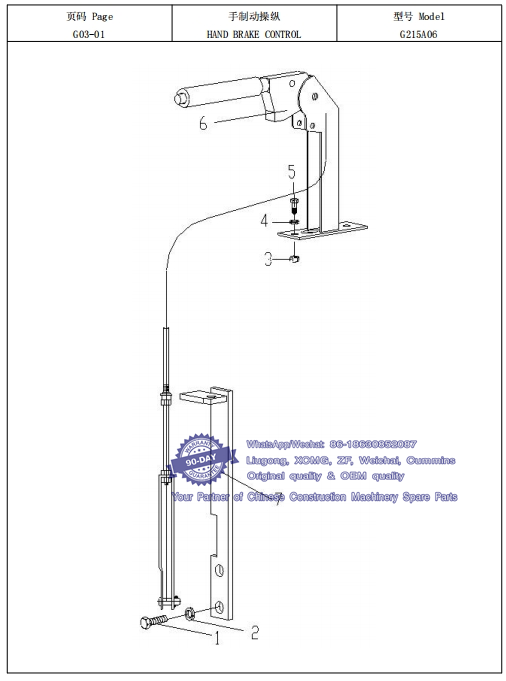

005 手制动操纵HAND BRAKE CONTROL-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805000144 螺栓 M20X45 BOLT M20X45 2 Whatsapp: 86-18630852087
2 805300023 垫圈 20 WASHER 2
3 805200048 螺母 M10 NUT M10 2
4 805300014 垫圈 10 WASHER 10 2
5 805000043 螺栓 M10×30 BOLT M10×30 2 Whatsapp: 86-18630852087
6 800307634 手制动控制器 HAND BRAKE CONTROLLER 1
7 380900867 安装板 PLATE 1
