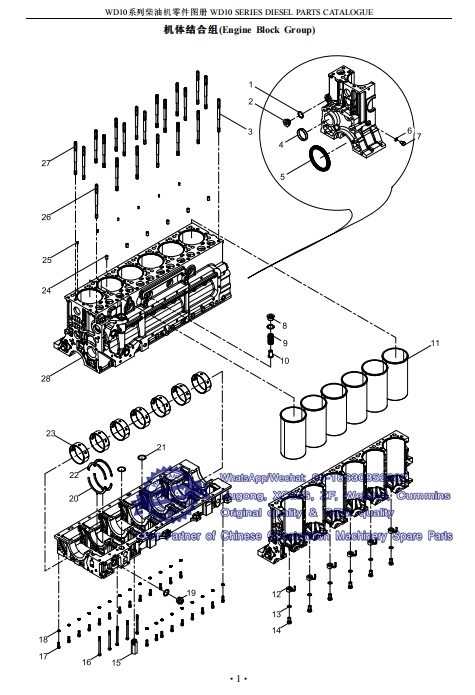

001 机体结合组(Engine Block Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600010735 3 复合垫圈 Washer
2 61460070011 1 主油道后螺塞 Plug
3 61500010185 6 气缸盖螺栓 Cylinder head bolt
4 90003989288 1 碗形塞 Corehole plug
5 61500010100 1 后油封 Rear oil seal
6 612600050042 1 密封垫圈 Seal washer
7 612600011927 1 螺塞 Screw plug
8 90003962050 1 内六角螺塞 Inner hexagon plug
9 614070068 1 安全阀弹簧 Safety valve spring
10 614070069 1 安全阀 Safety valve
11 612630010015 6 气缸套 Cylinder liner
12 61560010047 6 喷嘴组件 Nozzle assembly
13 90003098015 6 密封垫圈 Seal washer
14 90003962621 6 空心螺栓 Hollow bolt
15 AZ1500070097 1 主油道限压阀总成 Pressure limiting valve assembly of main oil passage
16 90003802493 5 六角头螺栓 Hexagon bolt
17 90003862428 22 内六角圆柱头螺钉 Inner hexagon screw
18 188250083 22 自锁垫圈 Washer
19 612600070160 1 六角螺塞 Hexagon plug
20 612600013918 2 下止推片 Thrust washer (lower)
21 81400010032 2 密封圈 Seal washer
22 612600013917 2 上止推片 Thrust washer (upper)
23 81500010046 7 主轴瓦组件 Main Bearing Set
24 90003901604 6 圆柱销 Straight pin
25 90003909626 6 弹性圆柱销 Spring dowel pin
26 612600010893 1 气缸盖螺栓 Cylinder head bolt
27 61500010185S 14 气缸盖螺栓 Cylinder head bolt
28 612600013825 1 气缸体预装配 Pre-assembled cylinder block

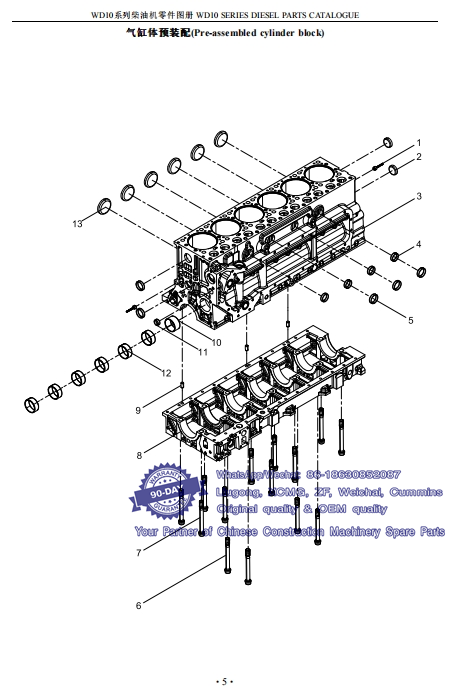

002 气缸体预装配(Pre-assembled cylinder block)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600013437 2 拉铆钉 Tensioned rivet
2 90003982121 4 碗形塞 Corehole plug
3 612600013705 1 气缸体 Cylinder block
4 90003989289 4 碗形塞 Corehole plug
5 90003989215 3 碗形塞 Corehole plug
6 614010217 4 主轴承螺栓 Main bearing bolt
7 614010114 10 主轴承螺栓 Main bearing bolt
8 612600013749 1 曲轴箱 Crankshaft case
9 90003901604A 3 圆柱销 Straight pin
10 612600010990 1 凸轮轴衬套 Camshaft bushing
11 90003989204 1 碗形塞 Corehole plug
12 61560010029 6 凸轮轴衬套 Camshaft bushing
13 90003989210 6 碗形塞 Corehole plug

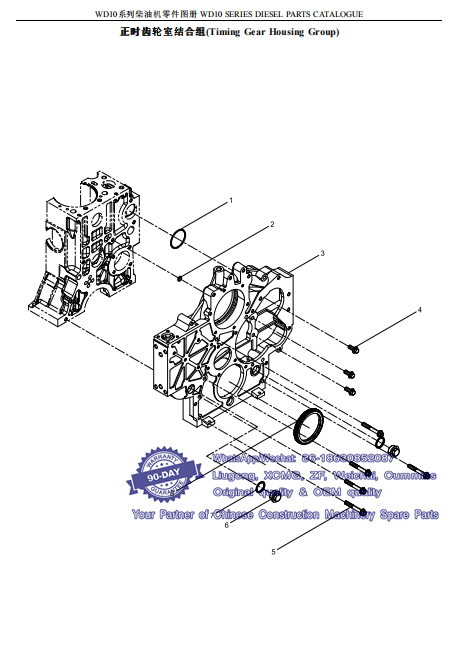

003 正时齿轮室结合组(Timing Gear Housing Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61000010134 1 密封圈 Seal washer
2 288730061 1 O型密封圈 O shaped seal washer
3 612600011783 1 正时齿轮室 Timing gear case
4 90011430008 3 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
5 612600013483 5 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
6 90003962051 2 六角螺塞 Hexagon plug
7 612600010735 2 复合垫圈 Washer
8 61500010037 1 前油封 Oil seal(front)

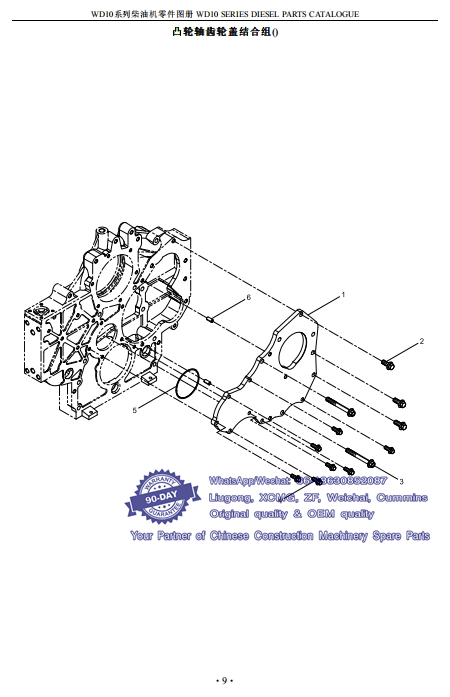

004 凸轮轴齿轮盖结合组()——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600013157 1 端盖 End cover
2 90011430008 3 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
3 612600061711 2 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
4 90011430016S 7 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
5 90003120602 1 密封圈 Seal washer
6 90003901418 2 圆柱销 Straight pin

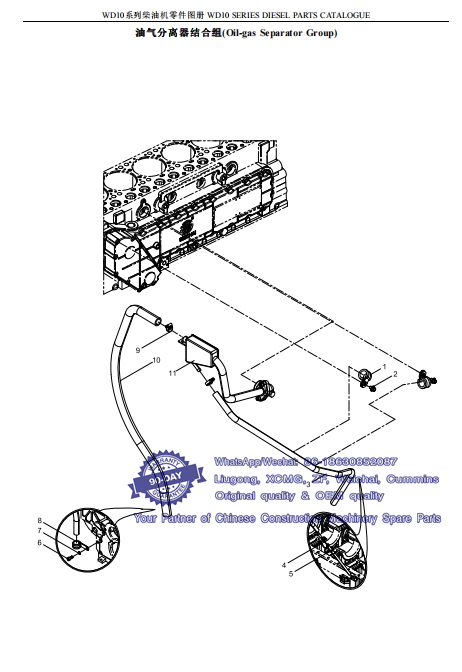

005 油气分离器结合组(Oil-gas Separator Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600111639 2 管夹总成 Pipe Clamp Assembly
2 612600114377 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
3 612600013032 1 橡胶管 Rubber hose
4 90003989300 2 卡箍 Clamp
5 612600012595 1 回油管接头 Fuel return pipe nipple
6 612600110961 1 螺栓 Bolt
7 90003931142 1 弹簧垫圈 Spring washer
8 612600013280 1 管夹总成 Pipe Clamp Assembly
9 90003989340 1 卡箍 Clamp
10 612600012525 1 油路连接胶管 Oil Connecting Rubber Pipe
11 612600013168 1 油气分离器组件 Oil-gas separator assembly

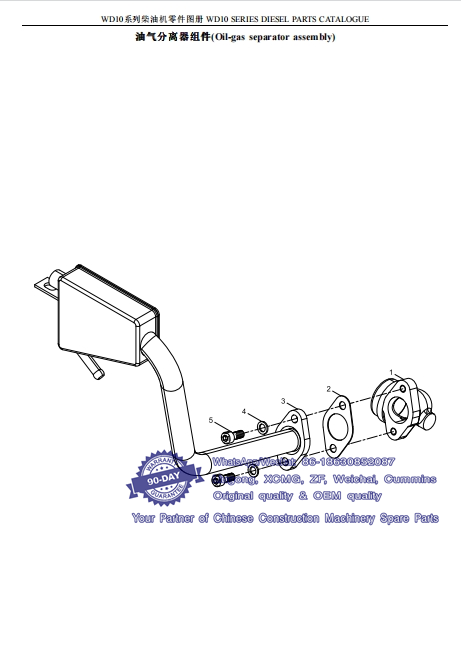

006 油气分离器组件(Oil-gas separator assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 614010279 1 通风弯管 Ventilating elbow
2 90003069303 1 垫片 Gasket
3 612600010172 1 油气分离器 Oil-gas separator
4 90003932023 2 波形弹性垫圈 Wave spiral washer
5 90003862427 2 内六角圆柱头螺钉 Inner hexagon screw

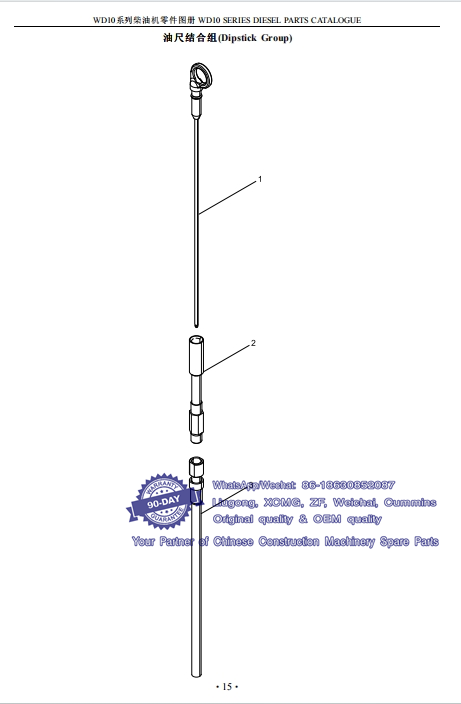

007 油尺结合组(Dipstick Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600011263 1 油标尺 Dipstick
2 612600013199 1 油尺管组件 Dipstick tube assembly
3 612600011615 1 机油尺管下组件 Oil dipstick tube assembly (lower)

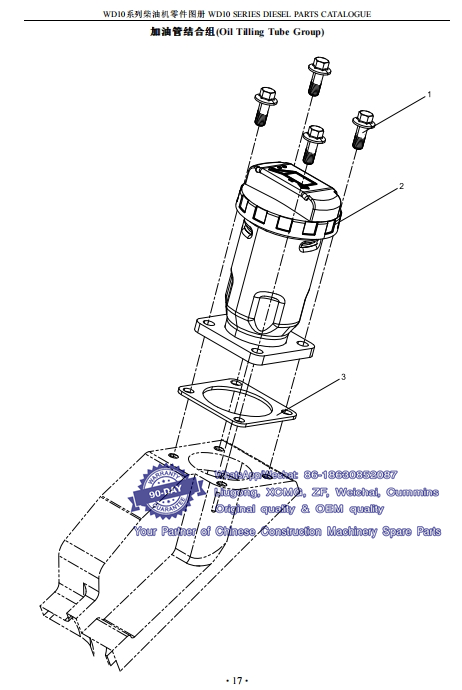

008 加油管结合组(Oil Tilling Tube Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90011430015 4 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
2 612600014006 1 加机油管组件 Oil filling pipe assembly
3 614010086 1 垫片 Gasket

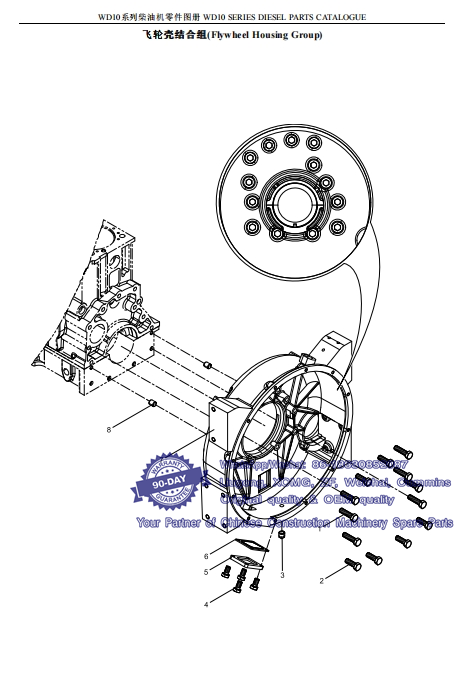

009 飞轮壳结合组(Flywheel Housing Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61500010062 7 飞轮壳螺栓 Flywheel housing bolt
2 61500010101 6 飞轮壳螺栓 Flywheel housing bolt
3 90017010007 1 方头锥形螺塞 Square Taper Screw Plug
4 90003802438 4 六角头螺栓 Hexagon bolt
5 61567G3-5010001 1 观察孔盖 Inspection window cover
6 61567G3-5010002 1 橡胶密封垫 Rubber seal washer
7 61567G3-5010012 1 飞轮壳 Flywheel housing
8 90003901604 2 圆柱销 Straight pin

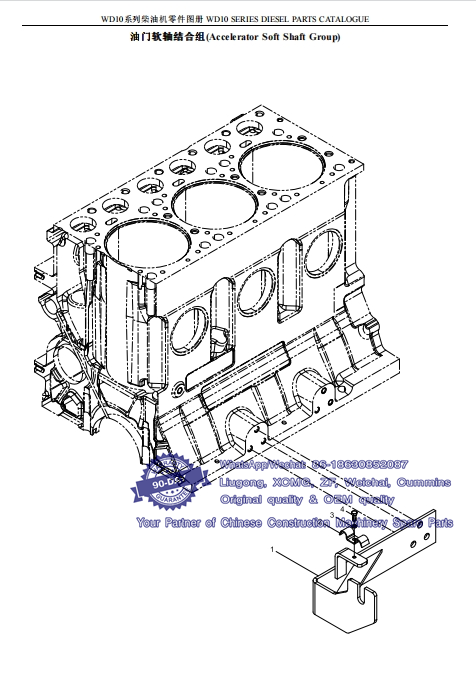

010 油门软轴结合组(Accelerator Soft Shaft Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600012995 1 软轴支架 Flexible shaft bracket
2 612600082201 1 管夹 Clip
3 90014350002 1 弹簧垫圈 Spring washer
4 90011270059 1 六角头螺栓 全螺纹
