Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog

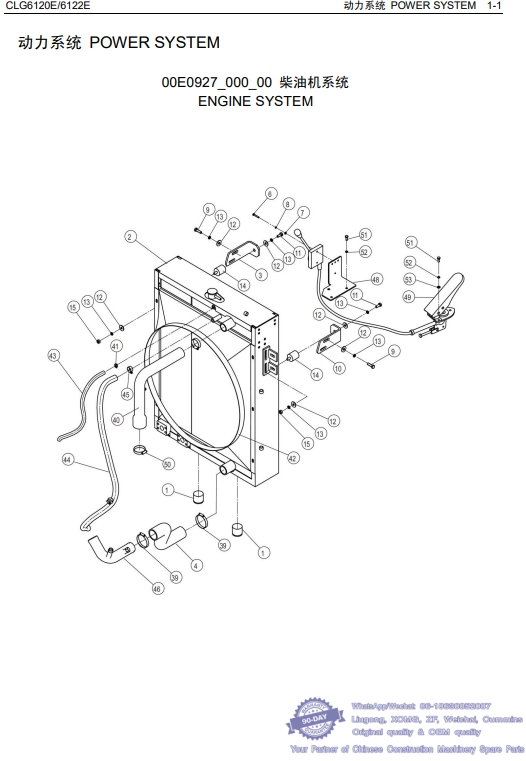

001 00E0927_000_00 柴油机系统 ENGINE SYSTEM - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 35W0013 减震块 CUSHION 2
2 20C0313 水油散热器总成 RADIATOR AS 1 CLG618
3 21U0183 散热器支板（二） PLATE 1
4 32U0013 水泵进水胶管 HOSE 1
6 00B0065 螺栓 BOLT 2 M6×35-8.8-ZN.D
7 06B0024 垫圈 WASHER 2 6-140HV-ZN.D
8 06B0003 垫圈 WASHER 2 6
9 00B0002 螺栓 BOLT 4 M10×35-8.8-ZN.D
10 21U0182 散热器支板（一） PLATE 1
11 00B0012 螺栓 BOLT 2 M10×25-8.8-ZN.D
12 06B0030 垫圈 WASHER 8 10-200HV-ZN.D
13 06B0002 垫圈 WASHER 8 10
14 17V0009 减震块 CUSHION 2
15 03B0053 螺母 NUT 2 M10-8-ZN.D
39 50W0001 T 型抱箍 T-CLAMP 3 Φ64
40 32U0014 回水胶管 HOSE 1
41 15V0118 钢丝轧箍 CLAMP 2 13-19
42 50W0002 软管卡箍 CLAMP 1 Φ55
43 32U0016 胶管 HOSE 1
44 30A0667 软管 HOSE 1
45 15B0049 喉箍 CLAMP 2 22-30
46 40W0033 水泵进水管 PIPE 1
48 21U0409 安装板 MOUNTING PLATE 1
49 23W0027 手脚油门联动机构 THROTTLE LINKAGE 1 1350X2550
50 15V0113 夹箍 CLAMP 1 51-70
51 00B0075 螺栓 BOLT 5 M8×20-8.8-ZN.D
52 06B0006 垫圈 WASHER 5 8
53 06B0005 垫圈 WASHER 3 8-200HV-ZN.D

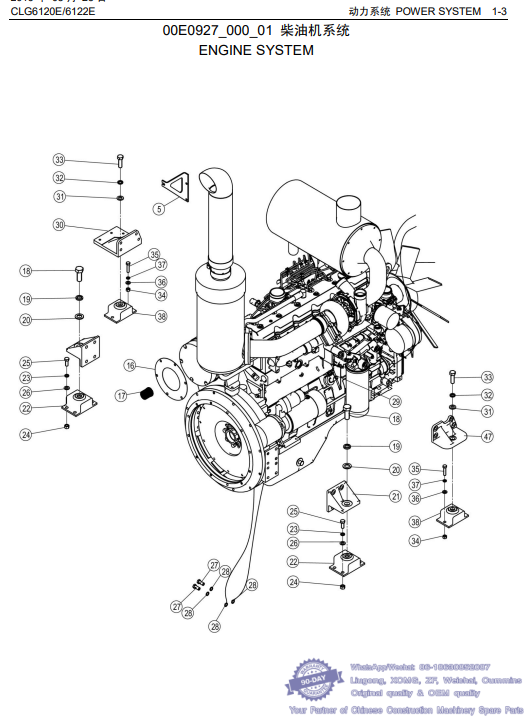

002 00E0927_000_01 柴油机系统 ENGINE SYSTEM - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
5 21U0081 油门支板 PLATE 1
16 56U0003 纸垫 GASKET 1
17 55U0005 花键套 SPLINE SLEEVE 1
18 00V0185 螺栓 BOLT 2 M24×60-8.8-ZN.D
19 06B0052 垫圈 WASHER 2 24
20 06B0068 垫圈 WASHER 2 24-140HV-ZN.D
21 71A0898 支架 BRACKET 2
22 35W0012 减震器 SHOCK ABSORBER 2
23 06B0013 垫圈 WASHER 8 14
24 03B0111 螺母 NUT 8 M14-8-ZN.D
25 00B0025 螺栓 BOLT 8 M14×35-8.8-ZN.D
26 06B0009 垫圈 WASHER 8 14-200HV-ZN.D
27 04V0306 铰接螺栓 BANJO BOLT 2 M14×1.5×30
28 06B0117 垫圈 WASHER 4 14
29 40C3024 柴油机 DIESEL ENGINE 1 SC8D180.3G2B1
30 71A0896 支架 BRACKET 1 QT500-7
31 06B0077 垫圈 WASHER 2 18-140HV-ZN.D
32 06B0014 垫圈 WASHER 2 18
33 00B0227 螺栓 BOLT 2 M18×55-8.8-ZN.D
34 03B0003 螺母 NUT 4 M12-8-ZN.D
35 00B0128 螺栓 BOLT 4 M12×50-8.8-ZN.D
36 06B0007 垫圈 WASHER 4 12-140HV
37 06B0008 垫圈 WASHER 4 12
38 17B0089 减震器 SHOCK ABSORBER 2
47 71A0897 支架 BRACKET 1

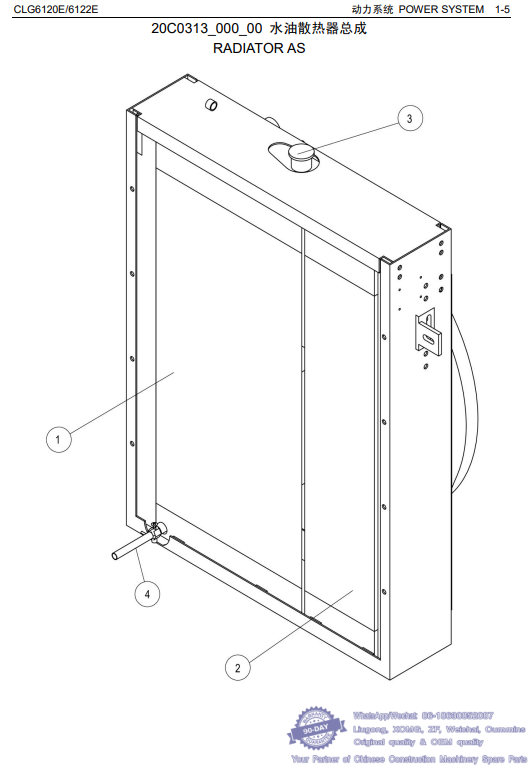

003 20C0313_000_00 水油散热器总成 RADIATOR AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP146545 水散热器 WATER RADIATOR AS 1
2 SP146546 液压油散热器 RADIATOR ASSEM. 1
3 SP112536 水箱盖 COVER 1
4 SP148810 Z1/4 放水阀 WATER DRAIN VALVE 1

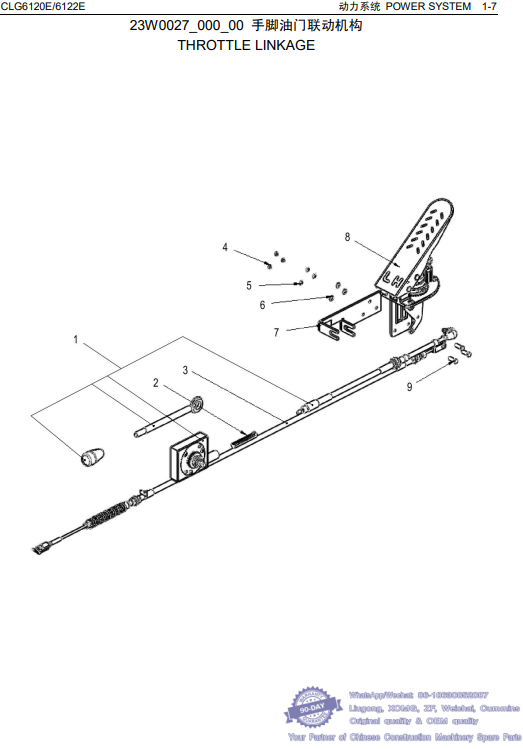

004 23W0027_000_00 手脚油门联动机构 THROTTLE LINKAGE - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP100581 手油门软轴 FLEXIBLE SHAFT 1
2 SP146737 104 齿条 RACK 1
3 SP105624 脚油门线 THROTTLE CABLE 1
4 03B0036 螺母 NUT 3 M6-8-ZN.D
5 06B0003 垫圈 WASHER 3 6
6 06B0024 垫圈 WASHER 3 6-140HV-ZN.D
7 SP146738 110A 软轴支架 BRACKET 1
8 SP146739 LJ110A2 脚油门控制器 ACCELERATOR PEDAL 1
9 00B0010 螺栓 BOLT 3 M6×20-8.8-ZN.D

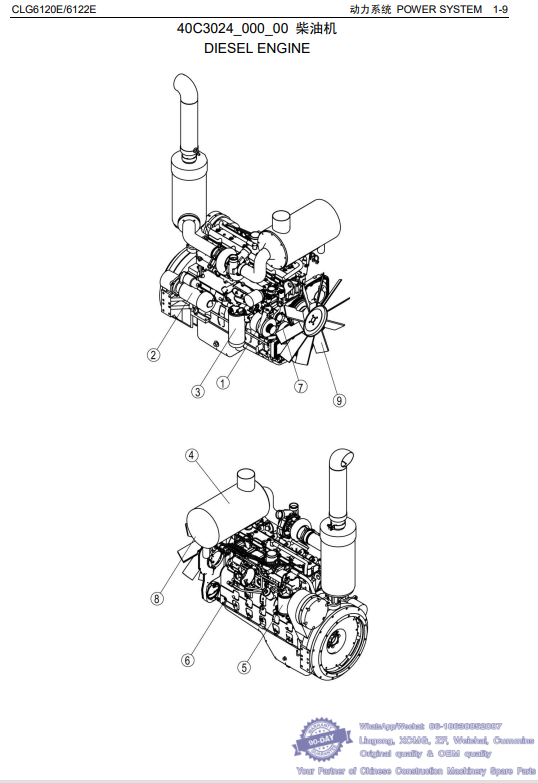

005 40C3024_000_00 柴油机 DIESEL ENGINE - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 SP102934 发电机 Alternator 1
2 SP102935 起动机 START MOTOR 1
3 SP101464 机油滤清器 FILTER 1
4 40C3792 空气滤清器 AIR FILTER 1
5 SP101562 柴油滤清器 FUEL FILTER 1
6 SP125970 转向泵组件 SECONDARY STEERING PUMP 1
7 SP101454 风扇胶带 FAN BELT 1
8 SP101571 空滤芯 FILTER ELEMENT 1
9 SP110691 风扇 FAN 1
