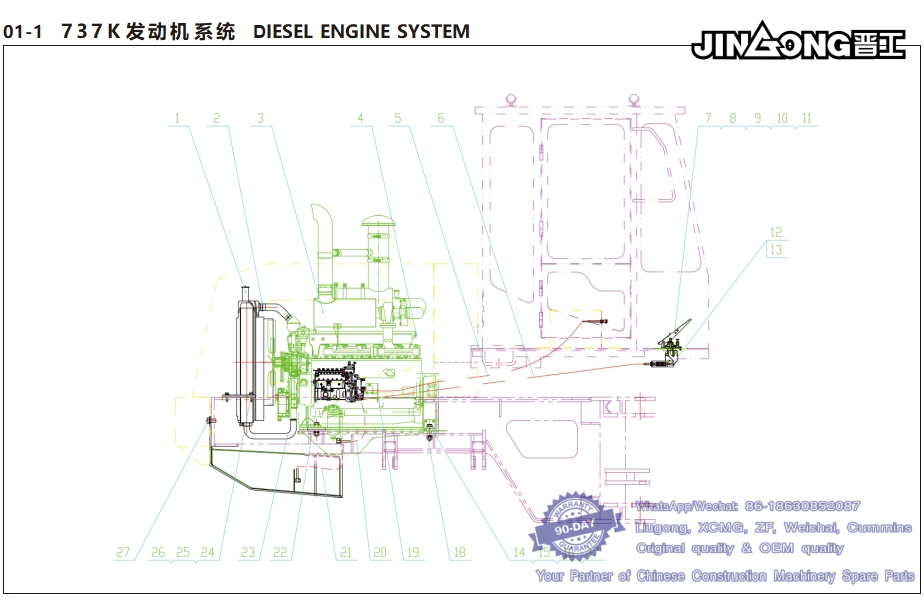

001 01-1737K 发 动 机 系 统 DIESEL ENGINE SYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 JGM737-WD2-00 散热器总成 Radiator
2 Q/ZB251 44-64大美式 4 喉箍 clamps
3 WP6G125E23 DHB06G0122 发动机 Engine whatsapp 86-18630852087
4 3G01 -4 管接头 connector
5 HFXZC 熄火线总成 Flame-out assembly
6 3G010202 油门软轴 Flexible shaft
7 3G010201 油门踏板总成 Accelerator pedal
8 B,/T5783 M6*25 3 全螺纹螺栓 Bolt
9 GB,/T93 5 弹垫 spring washer
10 GB,/T97 1 5 平垫圈 Flat washer
11 GB,/T6170 M6 5 1型螺母 Nut
12 501016A 油门支架 Bracket
13 GB,/T5783 M6*20 2 全螺纹螺栓 Bolt
14 B,/T5785 M24*2*90 4 螺栓 Bolt whatsapp 86-18630852087
15 GB,/T93 24 5 弹垫 spring Hasher
16 GB,/T97 1 24 5 平垫圈 Flat washer
17 GB/T889 2 M24*2 4 尼龙锁紧螺母 LocK Nut
18 3G01 - 1 4 橡胶垫 Rubber Blanket
19 3G0104W 支架 Bracket
20 燃油箱回油管 Hose
21 燃油箱吸油管 Hose
22 408411 管接头 connector
23 HG4-763 - 1974 Φ45X480 吸油胶管 Hose
24 GB,/T5783 M12*40 4 全螺纹螺栓 Bolt
25 GB/T93 12 4 弹垫 spring washer
26 GB/T97 1 12 4 平垫圈 Flat washer whatsapp 86-18630852087
27 GB/T5783 M24*45 全螺纹螺栓 Bolt

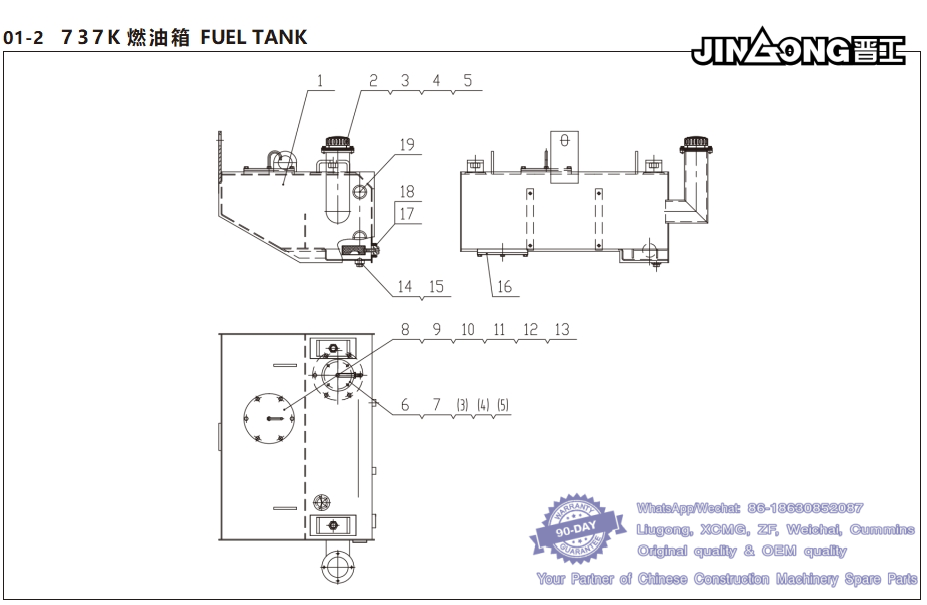

002 002 01-2 737K 燃 油 箱 FUEL TANK-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 3G120201 2030101303 燃油箱体 Fuel tank whatsapp 86-18630852087
2 QL- 10C- 00 2030500130 加油滤清器总成 oil Filter
3 GB,/T5783 2010200064 螺栓M8x25 Bolt
4 GB,/T93 2010400003 垫圈8 washer
5 GB,/T97 1 2010400022 垫圈8 washer
6 MFD120 - 1 2020800584 密封垫 Rubber mat
7 3G120202 2030400840 回油口法兰盖 Flange
8 GB,/T6171 2010300053 1型螺母M10*1 Nut
9 404002 2020600004 透气管 permeability cell
10 MFD200 - 1 2020800108 2 密封垫 Rubber mat
11 35G0103 - l 2020400604 上盖板 Flange
12 GB,/T93 2010400004 12 弹垫10 washer
13 GB,/T5783 2010200071 12 螺栓M10*30 Bolt
14 401740A 2020700073 铜垫 17* copper packing
15 30*3
16 GB,/T5783 2010200100 螺栓M16*25 Bolt
17 FLG200 - l 2020400644 法兰盖 Flange whatsapp 86-18630852087
18 GB,/T1235 2010500009 。型圈50*3 . 1 0 -rings
19 CYL-5 2031000015 吸油滤芯 oil Filter
20 407515- 516 2030500267 2 油标总成 Liquidometer

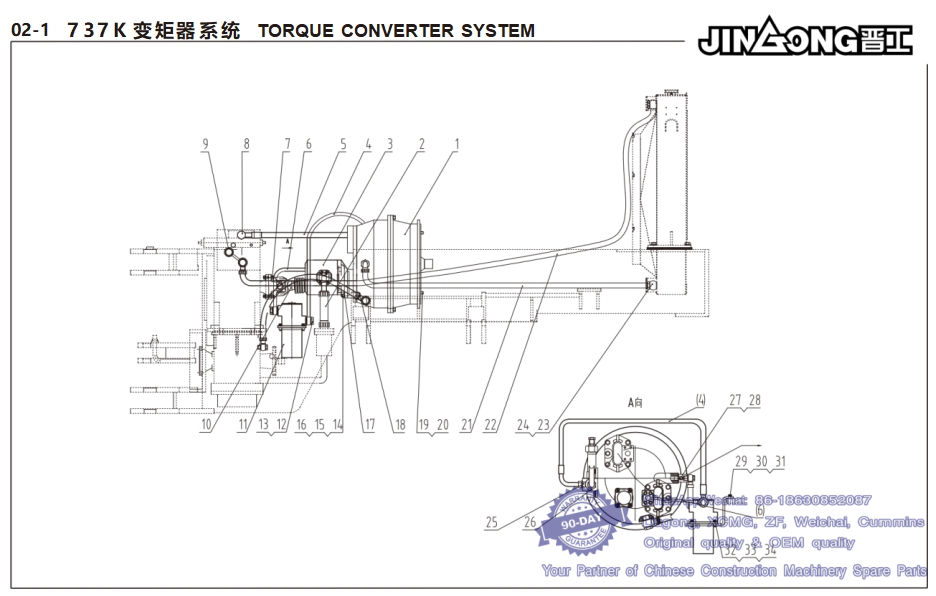

003 002 02-1 737K 变 矩 器 系 统 TORQUE CONVERTER SYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 YJ315LG 1 2030600028 变矩器 Torque converter
2 3G0201 2030500285 变速泵吸油管总成 Hose whatsapp 86-18630852087
3 CBGJA2040 2030500002 变速齿轮泵 pump
4 3G021001B 2030300129 胶管总成-L1280 Hose
5 360203B 2030300037 胶管总成-L860 Hose
6 3G0202 2030300708 变速泵至滤清器油管 Hose
7 GB/T889 . 2 2010300005 4 尼龙螺母M12* Nut· 25
8 3G02 - 1B 2020600066 接头体 connector
9 3G0207W1 2030400573 接头 connector
10 3G0212 2030600066 主传动轴 Drive shaft assem
11 YL-98 2030500133 液滤器总成 Filter
12 3G0204- 1B 2020700007 2 铰接螺栓M22*1 . 5 Bolt
13 402112 2020700063 铜垫 washer 23
14 GB/T93 2010400005 14 弹垫12 washer
15 GB/T898 2010200137 4 双头螺柱AM12*35 Bolt
16 GB/T6170 2010300017 4 1型螺母M12 Nut
17 403058 2020800014 齿轮泵密封垫片 washer
18 3G0206B 2030300707 溢流阀回油管总成 Hose
19 GB/T5783 2010200071 12 全螺纹螺栓M10*30 Bolt
20 GB/'T93 2010400004 12 弹垫10 washer
21 3GP102- 1 2030301120 油冷器进油管 Hose
22 3GP102- 2 2030301121 油冷器出油管 Hose
23 3G0206-2B 2020700008 2 铰接螺栓M24* Bolt· 5
24 3G020602B 2030400572 2 球接头 connector
25 3G02 - 2B 2020600067 变矩器进油接头 connector
26 3G02 -3B 2020600068 变矩器至变速阀接头 connector
27 406219 2020600046 2 回油接头 connector whatsapp 86-18630852087
28 JB982 2010500054 组合密封垫圈24 washer
29 410033A 2020101815 滤清器支架 Bracket
30 GB,/T5783 2010200077 2 全螺纹螺栓M12*25 Bolt
31 GB,/T97. 1 2010400024 2 平垫圈12 washer
32 B,/T5783 2010200064 4 全螺纹螺栓M8*25 Bolt
33 GB,/T93 2010400003 4 弹垫8 washer
34 GB,/T97 . 1 2010400022 4 平垫圈8 washer

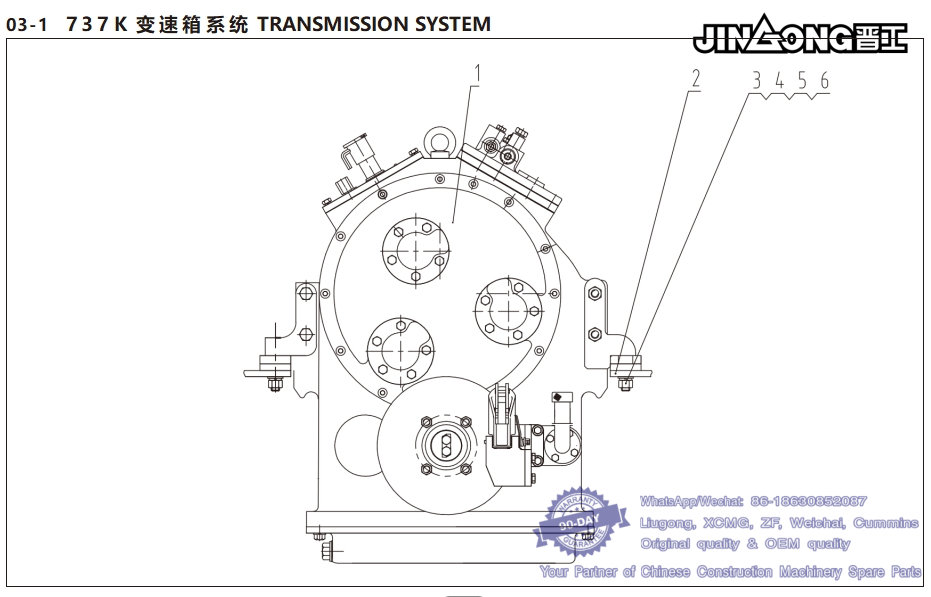

004 03-1 737 K 变 速 箱 系 统 TRANSMISSION SYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 BYDL4208 2030600037 动力换档变速器 Transmission
2 3G03 - 1 2020800001 2 橡胶垫 Rubber spacer
3 GB/T97 .1 2010400025 8 平垫圈14 washer whatsapp 86-18630852087
4 GB,/T93 2010400006 4 弹垫14 washer
5 GB,/T5782 2010200032 4 螺栓M14*80 Bolt
6 GB/T889 2 2010300007 4 尼龙螺母M14*1 5 Nut whatsapp 86-18630852087

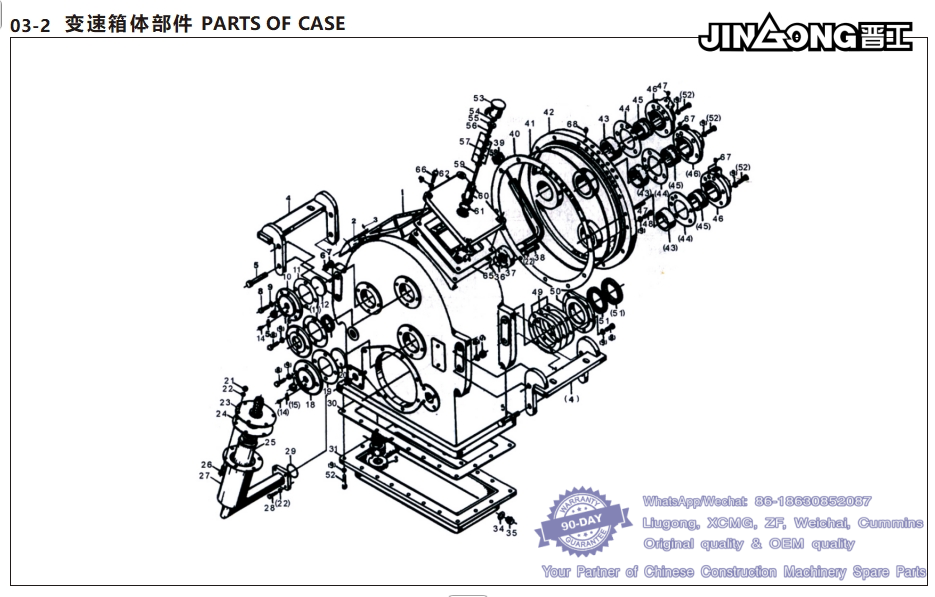

005 03-2 变 速 箱 体 部 件 PARTS OF CASE-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 1 箱体 CASE
2 1 铭牌 NAME PLATE
3 GB827-86 2 ×6 4 标牌柳钉 RIVET whatsapp 86-18630852087
4 2 支架 FRAME
5 GB5789-86 M16 ×80 8 六角螺栓 BOLT
6 GB93-87 16 8 弹簧垫圈 SPRING WASHER
7 GB6170-86 M16 8 六角螺母 HEXANGULAR NUT
8 GB5783-86 M10 ×25 18 六角螺栓 HEXANGULAR BOLT
9 GB93-87 10 57 垫圈 WASHER
10 1 端盖 COVER
11 2 纸垫 PAPER SPACER whatsapp 86-18630852087
12 1 调整环 ADHUST RING
13 2 调整螺丝 ADJUST BREECH BLOCK
14 GB5783-86 M6 ×6 2 六角螺栓 HEXANGULAR BOLT
15 2 止动片 STOP PAD
16 1 输入轴端盖 COVER
17 1 油封 OIL SEALING
18 45 ×62 × 12 1 中间轴端盖 COVER
19 1 纸垫 PAPER SPACER
20 1 挡油盖调整环 ADJUST RING
21 GB6170-86 M8 6 螺母 NUT
22 GB93-87 8 14 垫圈 WASHER
23 1 接头 CONNECTOR
24 1 垫片 SPACER
25 1 滤芯 FILTER ELEMENT
26 M8 ×25 6 螺栓 BOLT
27 1 法兰接头 CONNECTOR OF FLANGE
28 GB5783-86 M8 ×30 4 六角螺栓 HEXANGULAR BOTL
29 50 ×4 1 O型圈 O-RING
30 δ 1 1 垫密片 PACKING
31 1 油底壳 OIL SUMP HOUSING
32 1 吸油管 INPUT PIPE
33 1 永久磁铁 PERMANENT
34 1 垫圈 WASHER
35 1 法兰接头 CONNECTOR OF OLANGE
36 M20 × 1.5 1 螺塞 PLUG
37 GB1235-76 40 ×3.1 1 O型圈 O-RING
38 1 油管头 CONNECTOR OF PIPE
39 B5783-86 M8 ×30 1 六角螺栓 HEXABGULAR BOLT
40 1 油管盖 COVER OF OIL PIPE whatsapp 86-18630852087
41 1 大瑞盖纸垫 PAPER SPACER
42 1 O型橡胶垫 O-RING OF LOOP
43 1 大端盖 LARGE COVER
44 3 轴套 SHAFT SLEEVE
45 3 垫片 SPACER
46 3 外封轴套 SEALING SHAFT SLEEVE
47 3 进油端盖 INPUT OIL COVER
48 GB119-86 A10 ×40 1 定位销 ORIENTATION PIN
49 GB70-85 M10 ×30 13 圆柱内六角螺钉 BOLT
50 1组 输出轴调整垫片 ADJUST SPACER
51 1 前输出轴封油盖 SEALING OIL COVER
52 65 ×90 × 12 2 油封 OIL SEAL
53 1 通风器盖 COVER
54 M6 1 方螺母 SQUARE NUT
55 1 通风片 ENTILATE
56 1 铜套 COPPER SLEEVE
57 5 迷宫片 IABYRINTH DISK
58 4 铜隔套 RING
59 1 长螺丝 LONG BOLT
60 1 壳体 HOUSING
61 1 纸垫 PAPER SPACER
62 1 箱盖 COVER
63 1 挡油盖 SNAP OIL COVER
64 GB867-86 4 × 18 4 半圆头柳钉 RIVER whatsapp 86-18630852087
65 0.5 1 纸垫 PAPER SPACER
66 GB5783-86 M10 ×35 4 六角螺栓 HEXANGULAR BOLT
67 7 6 闷塞 PLUG
68 6 闷塞 PLUG
