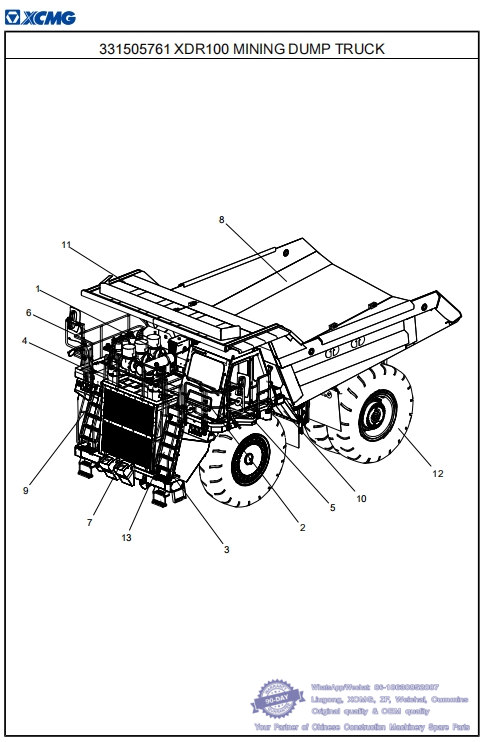

001 331505761 XDR100 MINING DUMP TRUCK-- XCMG Mining Dump Truck XDR100 Parts Catalog
XUG01002JMWB00248 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
1 331500135 1 POWER SYSTEM 10 whatsapp 86-18630852087
2 331503269 1 ELECTRICAL SYSTEM 52
3 331504658 1 HYDRAULIC SYSTEM 72
4 331502423 1 ACCESSORY 206
5 331502434 1 CAB 208
6 331501825 1 SAFETY PROTECTION 242 whatsapp 86-18630852087
7 331501824 1 FRAME COMPONENT 266
8 331502661 1 CARGO COMPARTMENT ASSEMBLY 284
9 331500142 1 SUSPENSION SYSTEM 300
10 331501897 1 DECK ASSEMBLY 306
11 331502574 1 CENTRALIZED LUBRICATING SYSTEM 324
12 331500145 1 DRIVE SYSTEM 334
13 331500146 1 AIR CONDITIONING SYSTEM 41 whatsapp 86-18630852087
002 331500135 POWER SYSTEM-- XCMG Mining Dump Truck XDR100 Parts Catalog
331505761 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
1 331500041 1 COOLING SYSTEM 16
2 331500044 1 INTAKE AND EXHAUST SYSTEM 22
3 331500043 1 FUEL TANK 32
4 331500042 1 RADIATOR 40
5 331500038 1 FUEL SYSTEM 42
6 800154493 1 ENGINE 44
8 803406913 1 PTO ASSEMBLY 46
9 800357679 1 COUPLING 48
10 803418921 1 ADAPTOR
11 805006287 16 BOLT M12×40 GB/T5783-2000
12 805338281 16 WASHER 12 GB/T97.1-2002
13 803406912 1 FLANGE YOKE
14 803406910 1 LOCK NUT
15 803406911 1 TAB WASHER

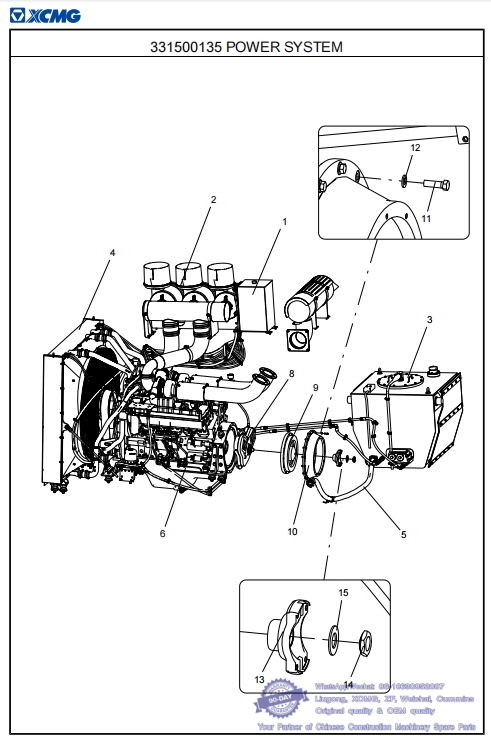

003 331500135 POWER SYSTEM -- XCMG Mining Dump Truck XDR100 Parts Catalog
331505761 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
16 805238506 2 NUT M22 GB/T6170-2000 whatsapp 86-18630852087
17 331500037 18 BASEPLATE
18 803406750 6 DAMPER
19 331500741 2 WATER TANK PULL ROD ASSEMBLY
20 805004840 2 BOLT M24×65 GB/T5783-2000
21 805203192 2 NUT M24 GB/T6170-2000
22 805301380 2 WASHER 24 DIN6796
23 805238491 12 NUT M22 GB/T6184-2000
24 805301386 16 WASHER 22 DIN6796
25 805051738 2 BOLT M22×130 GB/T5782-2000
26 803406751 6 DAMPER
27 805047775 8 BOLT M22×140 GB/T5782-2000
28 803406752 1 OIL DRAINAGE VALVE

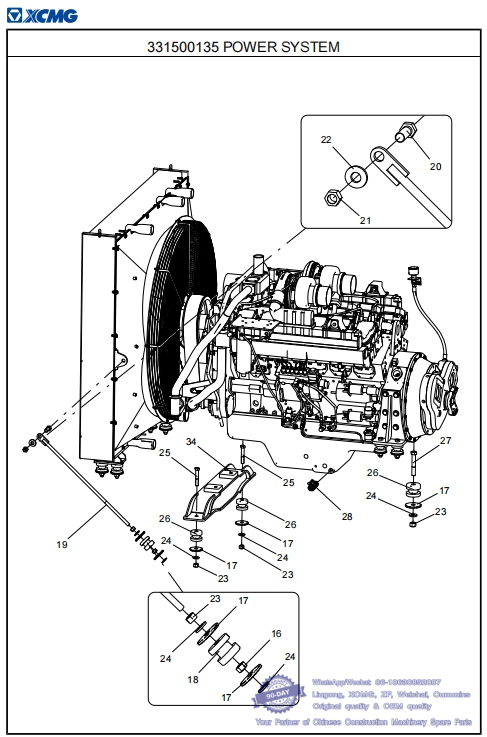

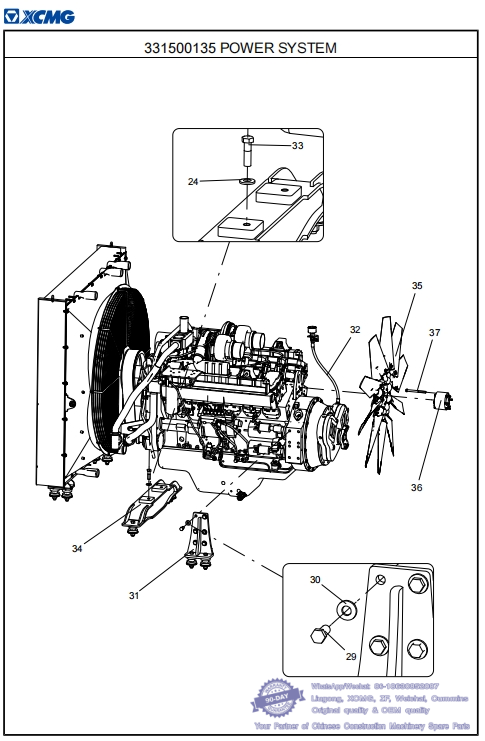

004 331500135 POWER SYSTEM -- XCMG Mining Dump Truck XDR100 Parts Catalog
331505761 XDR100 MINING DUMP TRUCK
No. PART NUMBER QTY NAME NOTE PAGE
29 805046591 12 BOLT M20×50 GB/T5783-2000 whatsapp 86-18630852087
30 805301379 12 WASHER 20 DIN6796
31 331500039 2 ENGINE BEARER
32 331504529 1 PTO BREATHER HOSE ASSEMBLY 50
33 805006422 2 BOLT M22×80 GB/T5782-2000
34 331500040 1 FRONT SUPPORTING SEAT ASSEMBLY
35 800154610 1 FANS
36 800154653 1 FAN CUSHION BLOCK whatsapp 86-18630852087
37 331500742 6 BOLT

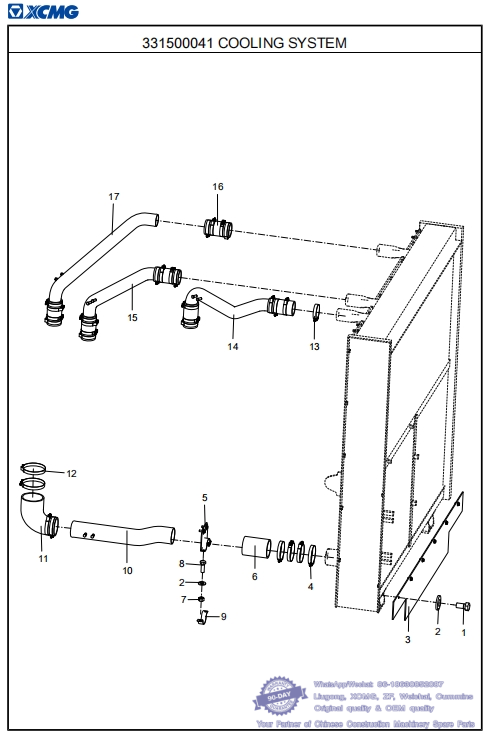

005 331500041 COOLING SYSTEM -- XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 805046525 6 BOLT M10×20 GB/T5783-2000 whatsapp 86-18630852087
2 805301373 10 WASHER 10 DIN6796
3 331502589 1 WIND SCREEN
4 800104563 6 HOOP
5 331500764 1 BRACKET
6 331500763 1 WATER PIPE JOINT
7 805238371 2 NUT M10 GB/T6170-2000
8 805046416 4 BOLT M10×30 GB/T5783-2000
9 331500781 1 HOOP
10 331500765 1 HIGH-TEMPERATURE WATER RETURN PIPE
11 331500766 1 REDUCER UNION whatsapp 86-18630852087
12 800141569 2 HOOP
13 801969004 27 HOOP
14 331500772 1 LOW TEMPERATURE OUTLET PIPE
15 331500771 1 HIGH TEMPERATURE OUTLET PIPE
16 331500769 7 OUTLET PIPE CONNECTOR
17 331500770 1 HIGH TEMPERATURE OUTLET PIPE whatsapp 86-18630852087
