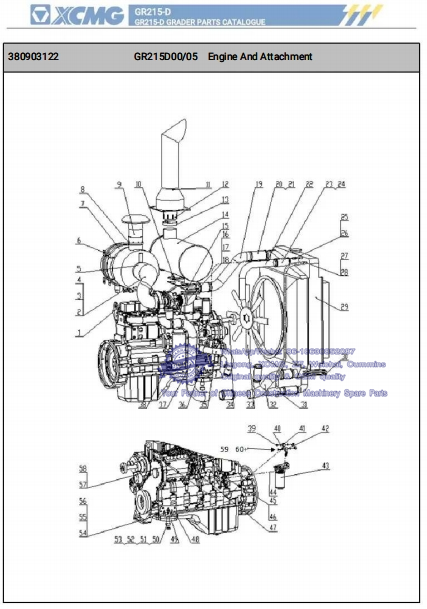

001 380903122 GR215D00/05 Engine And Attachment-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380600201 LIFTING EYE 1
2 801907065 T Φ165 PIPE CLIP 1 whatsapp:86-18630852087
3 805801457 160-172 PIPE CLIP 1
4 380600544 ELBOW 1
5 801907065 T Φ165 PIPE CLIP 1
6 380901022 AIR CLEANER BRACKET 2 whatsapp:86-18630852087
7 800105928 AIR CLEANER 1
8 380300642 CLAMP 1
9 380900881 TUBE 1
10 380900897 II MUFFLER BRACKET 1 whatsapp:86-18630852087
11 380900985 EXHAUST PIPE 1
12 380600523 TUBE 1
13 380900986 CLIP 1
14 803010866 MUFFLER ASS’Y 1
15 380900874 PAD 1
16 380900877 TUBE 1
17 801900258 T Φ101.6 PIPE CLIP 4
18 380900875 I MUFFLER BRACKET 1 whatsapp:86-18630852087
19 380600548 AIR INTAKE PIPE 1
20 800903124 AIR INLET DUCT 4
21 801907064 T 87 PIPE CLIP 2
22 380600549 TUBE 1
23 380700257 Φ57×200 H OS E 4 whatsapp:86-18630852087
24 801907069 T Φ70 PIPE CLIP 8
25 381300431 Φ10×1000 EXHAUST GAS PIPE 1
26 805801440 15-18 PIPE CLIP 2
27 380600525 Φ20×1400 HUTCH WATER PIPE 1
28 805801458 28-32 HOOP IRON 2
29 803010876 RADIATOR ASS Y 1
30 380900982 CUSHION 2
31 380600553 II WATER INLET PIPE 1
32 380600551 II EXHAUST GAS PIPE 1
33 800105930 Φ760 FAN 1
34 380901019 DISH 1
35 380600524 I WATER INLET PIPE 1
36 380600515 II BACK SUPPORT Ⅱ 1
37 380600552 I EXHAUST GAS PIPE 1 whatsapp:86-18630852087
38 800105759 DIESEL ENGINE 1
39 805009809 M14×1.5×32 BLOT 1
40 803192079 14 WASHER 2
41 380600543 VITTA 1
42 380601456 VITTA 1
43 800141037 OIL WATER SEPARATOR 1 whatsapp:86-18630852087
44 380600542 VITTA 1
45 380600516 NIPPLE 1
46 803163469 O 7.5×1.8 O SEAL RING 1
47 380600517 LEVER 1
48 380600512 I BACK SUPPORT I 1
49 380600521 RUBBER WASHER 4
50 380600513 Ⅲ RUBBER WASHER Ⅲ 1
51 380600514 Ⅱ RUBBER WASHER 1
52 380600511 TUBE 4
53 380600522 SPACER 4
54 380600520 20 WASHER 4
55 805048191 M14×110 BOLT 4 whatsapp:86-18630852087
56 805238373 M14 N UT 4
57 380602522 B8×80 WINDPIPE 1
58 801906299 6-10 PIPE CLIP 2
59 805000130 M18×1.5×40 BLOT 1
60 803192118 18 WASHER 2

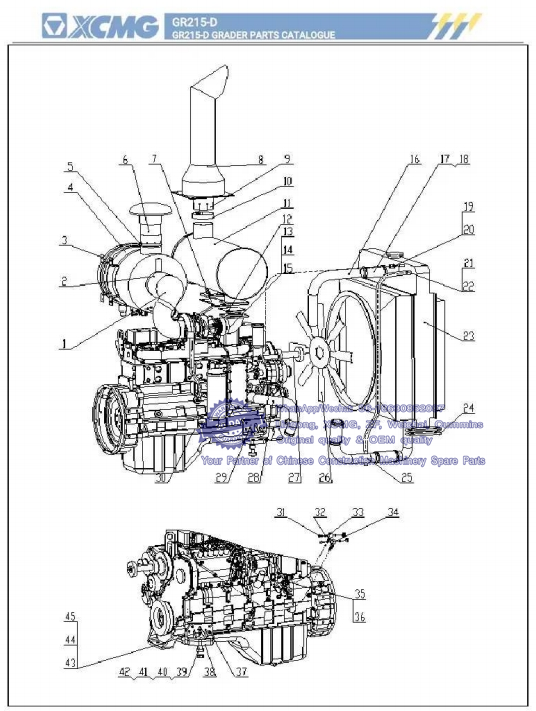

002 380902678 GR215D02 Engine And Attachment-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380901227 ELBOW 1
2 801907062 T Φ114.3 PIPE CLIP 2
3 380300638 AIR CLEANER BRACKET 2
4 800105926 AIR CLEANER 1
5 380500679 CLIP 1
6 380900881 TUBE 1
7 380900897 II MUFFLER BRACKET 1 whatsapp:86-18630852087
8 380900985 EXHAUST PIPE 1
9 380901226 TUBE 1
10 380900986 CLIP 1
11 803010866 MUFFLER ASS’Y 1
12 380900874 PAD 1
13 380900877 TUBE 1
14 801900258 T Φ101.6 PIPE CLIP 4 whatsapp:86-18630852087
15 380900875 I MUFFLER BRACKET 1
16 380901225 TUBE 1
17 380600256 Φ57×150 H OS E 4
18 801907069 T Φ70 PIPE CLIP 8
19 380300804 Φ10×800 EXHAUST GAS PIPE 1
20 805801440 15-18 PIPE CLIP 2
21 380600525 Φ20×1400 HUTCH WATER PIPE 1
22 805801458 28-32 HOOP IRON 2 whatsapp:86-18630852087
23 803010881 RADIATOR ASS Y 1
24 380900912 CUSHION 2
25 380901228 II WATER INLET PIPE 1
26 800105925 Φ700 FAN 1
27 380901224 DISH 1
28 380600524 I WATER INLET PIPE 1 whatsapp:86-18630852087
29 380600515 II BACK SUPPORT Ⅱ 1
30 800105894 DIESEL ENGINE 1
31 805009809 M14×1.5×32 BLOT 2
32 803192079 14 WASHER 4
33 380902412 VITTA 1
34 380901106 SCAVENGE PIPE 1
35 380600516 NIPPLE 1
36 803192089 O 7.5×1.8 O SEAL RING 1
37 380600512 I BACK SUPPORT I 1
38 380600521 RUBBER WASHER 4
39 380600513 Ⅲ RUBBER WASHER Ⅲ 1
40 380600514 Ⅱ RUBBER WASHER 1 whatsapp:86-18630852087
41 380600511 TUBE 4
42 380600522 SPACER 4
43 380600520 20 WASHER 4
44 805048191 M14×110 BOLT 4
45 805238373 M14 N UT 4

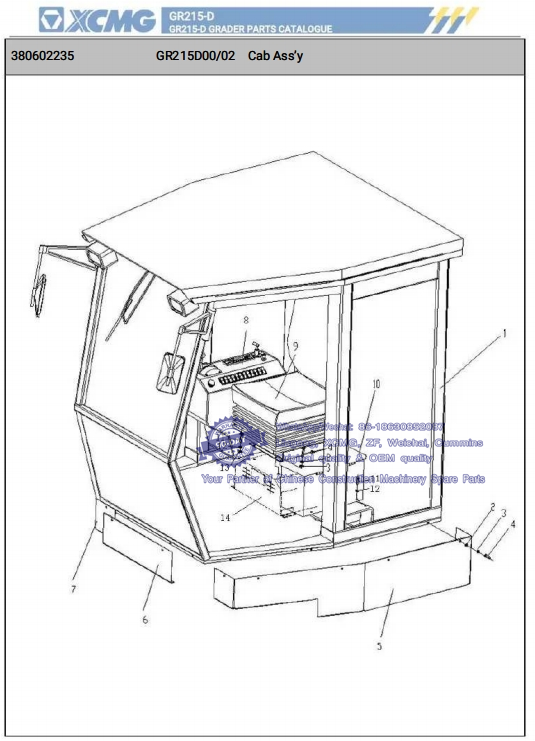

003 380602235 GR215D00/02 Cab Ass’y-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380602021 CAB 1
2 805300069 8 WASHER 17
3 805300010 8 WASHER 17
4 805000018 M8×20 BOLT 17
5 380602071 GUARD PLATE(L.H.) 1 whatsapp:86-18630852087
6 380602073 GUARD PLATE(F.H.) 1
7 380602072 GUARD PLATE(R.H.) 1
8 380601993 OPERATING PLATE 1
9 801970524 SEAT 1
10 380902430 TOOL BOX 1
11 805000727 M10×25 BOLT 8 whatsapp:86-18630852087
12 805300014 10 WASHER 8
13 805300017 10 WASHER 8
14 380904655 AIR CONDITION 1

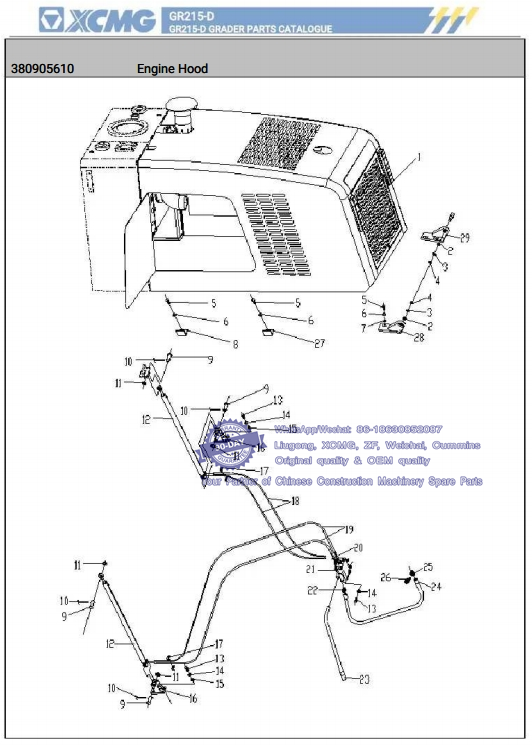

004 380905610 Engine Hood-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380602676 H OOD 1 GR215D05
1 380905610 H OOD 1 GR215D02
2 800515224 61904 BEARING 2 whatsapp:86-18630852087
3 805300013 16 WASHER 2
4 805200051 M16 N UT 2
5 805000048 M12×35 BOLT 12
6 805300018 12 WASHER 12
7 805300020 12 WASHER 12
8 380901072 LIMITATIVE BLOCK 2
9 805604496 PIN SHAFT 4
10 805600027 4×36 COTTER PIN 4 whatsapp:86-18630852087
11 805300112 20 WASHER 4
12 803010935 OIL CYLINDER 2
13 805000062 M10×35 BOLT 8
14 805300014 10 WASHER 12
15 805201477 M10 N UT 12
16 381400218 SEAT 2
17 803190341 CLIP 2
18 803191918 1SNHAHA060604-700 HOSE ASS’Y 4
19 803191914 HOSE ASS’Y 1
20 803191913 Y06L COMBINED LINK 2
21 803010915 HAND PUMP 1
22 381400231 JOINT BODY 1
23 381400223 LEVER 1
24 803191238 1SNHAHF121206-2300 HOSE ASS’Y 1
25 803190731 RIGHT ANGLE UNION JOINT 1 whatsapp:86-18630852087
26 803190517 JOINT 1
27 380901105 Ⅱ LIMITATIVE BLOCKⅡ 2
28 380901074 LEFT SUPPORTING SEAT 1
29 380901073 RIGHT SUPPORTING SEAT 1
005 380904655 Air Conditioner System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 819947986 FIRE EXTINGUISHER 1
2 819948838 FIRE EXTINGUISHER BRACET 1 whatsapp:86-18630852087
3 805300017 10 WASHER 15
4 805300014 10 WASHER 15
5 805000727 M10×25 BOLT 15
6 380904663 ACCELEROGRAPH BRACKET 1
7 805000017 M8×25 BOLT 11
8 805300010 8 WASHER 11
9 805300069 8 WASHER 3
10 380901222 CONDENSER BRACKET(L) 1
11 380904661 CONDENSER BRACKET(R 1
12 805801452 22-26 CLAMP 4
13 380900888 BODY,JOINT 1
14 380300754 BODY,JOINT 1
15 800752773 GLOBE VALVE 1 whatsapp:86-18630852087
16 380900970 NIPPLE 1
17 380900835 BRACKET 1
18 805000713 M10×45 BOLT 3
19 805000100 M10×55 BOLT 2
20 805200048 M10 NUT 7
21 805000029 M10×40 BOLT 2
22 380900836 ADJUSTING PLATE 1 22 whatsapp:86-18630852087
23 803545407 AIR CONDITION 1 23
