10 发动机相关部件和电气系统 Engine Related Parts and Electrical System

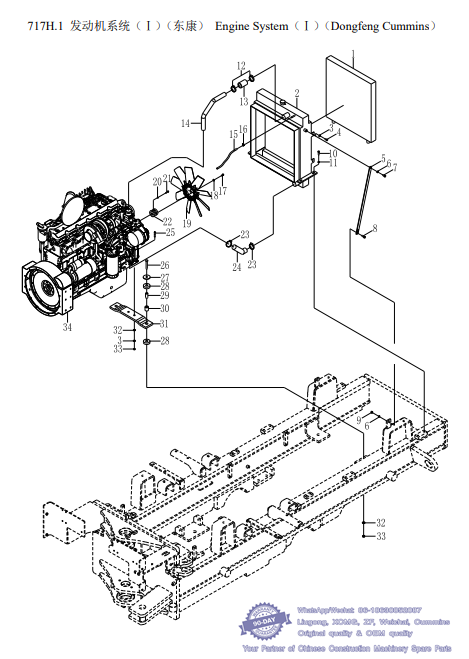

001 717H.1 发动机系统（Ⅰ）（东康） Engine System（Ⅰ）（Dongfeng Cummins） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-08-00002 1 换热器|HRQ-87B Radiator 1 00005-
2 W-08-00134 1 水散热器总成|CL718-CUM Water Tank 1 00005-
3 B-Q020490-00003 1 垫圈 12 Washer 6 00005-
4 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 4 00005-
5 Z-22C-010-00001 2 水箱撑杆 220C.1-1 Plate 2 00005-
6 B-G000930-00005 1 垫圈 14 Washer 4 00005-
7 B-G057830-00053 1 螺栓 M14×30ZnD Bolt 2 00005-
8 B-G057830-00060 1 螺栓 M14×40ZnD Bolt 2 00005-
9 B-G061700-00010 1 螺母 M14ZnD Nut 2 00005-
10 B-G057830-00041 1 螺栓 M12×40ZnD Bolt 4 00005-
11 B-G000930-00003 1 垫圈 12 Washer 4 00005-
12 W-02-00509 1 预紧力弹簧卡箍 55 Preload Spring Clamp 2 00005-
13 Z-14H-010-00027 1 柴油机出水接管 Z40H.1-19 Water Pipe 2 00005-
14 Z-718-010-00012 1 柴油机出水管 718.1-2 Water Pipe 1 00005-
15 Z-14H-010-00007 1 排气管 Φ8×1000 Z40H.1-13 Hose 1 00005-
16 B-J088700-00001 1 喉箍 d10 Clamp 2 00005-
17 B-G057820-00004 1 螺栓 M10×120ZnD Bolt 4 00005-
18 B-Q020490-00001 1 垫圈 10 Washer 4 00005-
19 W-02-00823 1 风扇F710-25.45-59.94(50.04)-10C Fan 1 00115-
W-02-00123 1 风扇|4735-42599-YS-710 Fan 1 00005-00114
20 B-G000930-00017 1 垫圈 8 Washer 4 00005-
21 B-G057830-00148 1 螺栓 M8×40ZnD Bolt 4 00005-
22 Z-718-010-00011 1 风扇连接法兰 718.1-1 Flange 1 00005-
23 W-02-00485 1 预紧力弹簧卡箍 65 Preload Spring Clamp 4 00090-
24 Z-718-010-00013 2 柴油机进水管 718.1-3 Hose 1 00005-
25 B-G008980-00020 1 螺栓 M12×55-10.9ZnD Bolt 2 00005-
26 B-G057820-00072 1 螺栓 M16×115-10.9ZnD Bolt 2 00005-
27 Z-29C-01E-00026 2 垫圈 190C.1E-10 Washer 2 00005-
28 Z-29C-01E-00025 1 减振垫 190C.1E-9 Cushion 4 00005-
29 Z-29C-01E-00027 2 衬管 190C.1E-11 Spacer 2 00005-
30 190C.1E-12 1 减振垫 190C.1E-12 Cushion 2 00090-
31 Z-718-010-00014 2 板 718.1-4 Plate 1 00005-
32 B-G008500-00002 1 垫圈 12ZnD Washer 2 00005-
33 B-G061700-00007 1 螺母 M12ZnD Nut 2 00005-
34 W-02-00213 1 柴油机|6BTA5.9-C180 Engine 1 00005-
P-C08-3101 机油滤清器 C3937743 Engine oil filter （蚌埠）
P-C05-3067 机油滤清器 LF3349 Engine oil filter （弗列加）
P-C05-3003 燃油滤清器 C3930942 Fuel oil filter （蚌埠）
P-C05-3031 燃油滤清器 FS1280 Fuel oil filter （弗列加）
P-C05-3012 燃油滤清器 C3931063 Fuel oil filter （蚌埠）
P-C05-3032 燃油滤清器 FF5052 Fuel oil filter （弗列加）

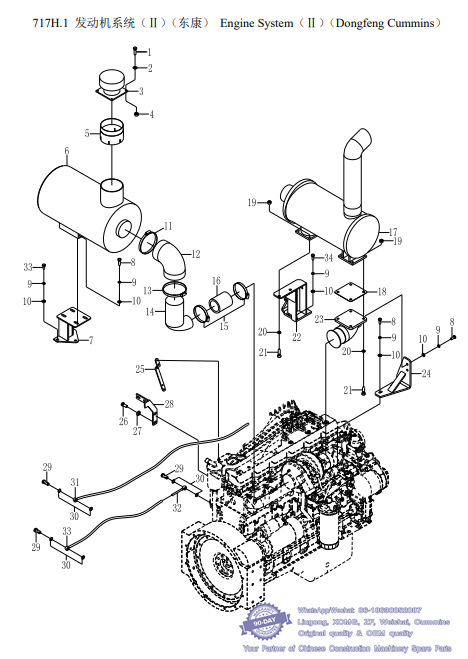

002 717H.1 发动机系统（Ⅱ）（东康） Engine System（Ⅱ）（Dongfeng Cummins） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G057830-00139 1 螺栓 M8×20ZnD Bolt 4 00005-
2 B-Q020490-00023 1 垫圈 8 Washer 4 00005-
3 W-02-00412 1 空气预滤器KA15F-5(130)-B Filter 1 00005-
4 B-G061700-00036 1 螺母 M8ZnD Nut 4 00005-
5 Z-718-010-00027 1 进气接管 718.1-8 Pipe 1 00005-
6 W-02-00411 1 空滤器 AH24178 Filter 1 00005-
P-C08-3132 空滤芯两件套 AA90138 Filter element （蚌埠）
外滤芯 AF26531 Filter element N
内滤芯 AF26532 Filter element N
7 Z-718-010-00021 1 空滤器支架 718.1.5 Support 1 00005-
8 B-G057830-00006 1 螺栓 M10×25ZnD Bolt 8 00005-
9 B-G000930-00001 1 垫圈 10 Washer 16 00005-
10 B-G00097B-00002 1 垫圈 10ZnD Washer 17 00005-
11 W-02-00408 1 预紧力弹簧卡箍 120 Preload Spring Clamp 1 00005-
12 Z-718-010-00026 1 进气胶管 718.1-7 Hose 1 00005-
13 W-02-00130 1 预紧力弹簧卡箍 115 Preload Spring Clamp 1 00005-
14 Z-718-010-00017 1 接管 718.1-6 Pipe 1 00005-
15 W-02-00159 1 预紧力弹簧卡箍 85 Preload Spring Clamp 2 00005-
16 Z-13E-01H-00012 1 进气胶管 Z30E.1H-3 Hose 1 00005-
17 W-02-00064 1 消声器结合组|XH.G74X.W Muffler 1 00005-
18 W-02-00061 1 消声器垫片|765I-13-002 Washer 1 00005-
19 B-G061700-00010 1 螺母 M14ZnD Nut 6 00005-
20 B-G000930-00003 1 垫圈 12 Washer 6 00005-
21 B-G057830-00041 1 螺栓 M12×40ZnD Bolt 6 00005-
22 Z-718-010-00006 2 消声器支架 718.1.2 Support 1 00005-
23 Z-718-010-00015 1 排气接管 718.1-5 Pipe 1 00005-
24 Z-718-010-00018 1 排气接管支架 718.1.4 Support 1 00005-
25 Z-14H-010-00040 2 油门手柄 Z40H.1-18 Hand 1 00005-
26 B-G057830-00034 1 螺栓 M12×30ZnD Bolt 2 00005-
27 B-Q020490-00003 1 垫圈 12 Washer 2 00005-
28 Z-26H-010-00008 1 软轴支架 165H.1.3 Support 1 00005-
29 B-J060130-00001 1 C 型铰接螺栓 M14×1.5 Bolt 3 00005-
30 B-J010020-00003 1 垫圈 14 Washer 6 00005-
31 W-02-00138 1 14.1×1100/751-1 Hose 1 00005-
32 Z-13E-01A-00018 1 接头 Z30E.1A-4 Joint 1 00005-
33 W-02-00140 1 进油软管|14.5×530/571-1 Hose 1 00005-
34 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 3 00005-

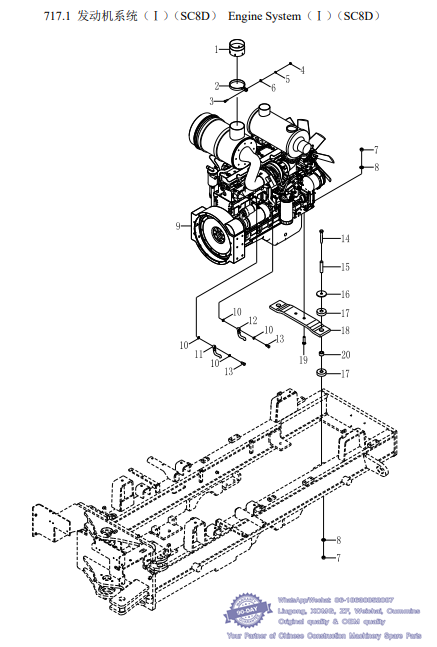

003 717.1 发动机系统（Ⅰ）（SC8D） Engine System（Ⅰ）（SC8D） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-01E-00060 3 接管 190C.1E.2 Joint pipe 1 00005-
2 Z-15H-01A-00028 2 卡箍 Z50H.1A-5 Clamp 1 00005-
3 B-G057830-00018 1 螺栓 M10×50ZnD Bolt 1 00005-
4 B-G061700-00003 1 螺母 M10ZnD Nut 1 00005-
5 B-G000930-00001 1 垫圈 10 Washer 1 00005-
6 B-G00097B-00002 1 垫圈 10ZnD Washer 1 00005-
7 B-G061700-00014 1 螺母 M16ZnD Nut 4 00005-
8 B-Q020490-00007 1 垫圈 16 Washer 4 00005-
9 W-02-00391 1 柴油机SC8D170G2B1（订货号DB1921） Engine 1 00005-
空滤器总成 Air filter
空气滤清器 KLG-14Z-020 Air filter
内滤芯 KW2442B(AX)-0000 Inner filter element
外滤芯 KW2442A-0100 Outer filter element
消音器 XSG-08-000+B Muffler
尾管 WG-08-000+B Tail pipe
P-C04-4014 消声器（带尾管） Muffler
10 B-J010020-00003 1 垫圈 14 Washer 8 00005-
11 W-02-00138 1 进油软管 14.5×1100/751-1 Hose 1 00005-
12 W-02-00039 1 进油软管771Z-19-002/L=1700 Hose 1 00005-
13 B-J060130-00001 1 C 型铰接螺栓 M14×1.5 Bolt 4 00005-
14 B-G057820-00072 1 螺栓 M16×115-10.9ZnD Bolt 2 00005-
15 Z-29C-01E-00027 2 衬管 190C.1E-11 Spacer 2 00005-
16 Z-29C-01E-00026 2 垫圈 190C.1E-10 Plate 2 00005-
17 Z-29C-01E-00025 1 减震垫 190C.1E-9 Cushion 4 00005-
18 Z-29C-01E-00024 3 板 190C.1E-3 Plate 1 00005-
19 B-G057830-00083 1 螺栓 M16×65-10.9ZnD Bolt 2 00005-
20 Z-29C-01E-00051 1 减震垫 190C.1E-12 Cushion 2 00005-

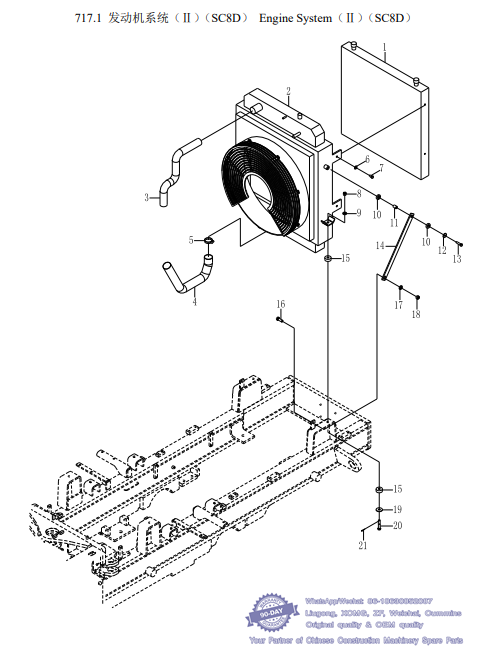

004 717.1 发动机系统（Ⅱ）（SC8D） Engine System（Ⅱ）（SC8D） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-08-00002 1 换热器|HRQ-87B Radiator 1 00005-
2 W-08-00290 1 水箱 D67-000-15+C Water tank 1 00089-
3 1 柴油机出水管总成（柴油机附件） Water pumping ass’y 1 00005-
4 1 柴油机进水管总成（柴油机附件） Water pumping ass’y 1 00005-
5 W-02-00252 1 预紧力弹簧卡箍 60 Preload spring clamp 2 00005-
6 B-Q020490-00003 1 垫圈 12 Washer 4 00005-
7 B-G057830-00030 1 螺栓 M12×25ZnD Bolt 4 00005-
8 B-G094570-00001 1 六角开槽螺母 M14×1.5ZnD Nut 2 00005-
9 B-Q020490-00005 1 垫圈 14 Washer 2 00005-
10 Z-29C-01E-00003 1 减震垫 190C.1E-13 Cushion 4 00005-
11 Z-29C-01E-00004 2 衬管 190C.1E-14 Collar 2 00005-
12 Z-29C-01E-00005 1 垫圈 190C.1E-15 Washer 2 00005-
13 B-G057830-00045 1 螺栓 M12×50ZnD Bolt 2 00005-
14 Z-29C-01E-00002 3 板 190C.1E-2 Plate 2 00005-
15 Z-29C-01E-00006 1 减震垫 190C.1E-8 Cushion 4 00005-
16 B-G057830-00076 1 螺栓 M16×45ZnD Bolt 2 00005-
17 B-Q020490-00007 1 垫圈 16 Washer 2 00005-
18 B-G061700-00014 1 螺母 M16ZnD Nut 2 00005-
19 Z-29C-01E-00001 2 垫片 190C.1E-7 Washer 2 00005-
20 B-G00031C-00001 1 螺栓 M14×1.5×80 Bolt 2 00005-
21 B-G000910-00031 1 开口销 3.2×28ZnD Pin cotter 2 00005-

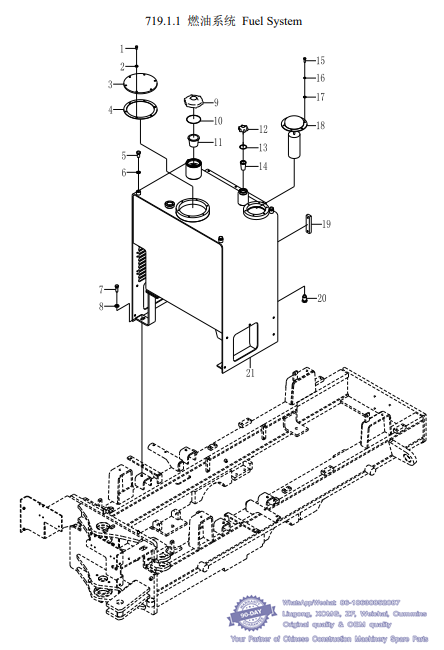

005 719.1.1 燃油系统 Fuel System -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-Q057830-00003 1 螺栓 M10×20ZnD Bolt 6 00005-
2 B-Q020490-00001 1 垫圈 10 Washer 6 00005-
3 Z-29C-01E-00055 2 盖 190C.1E.1-3 Filler 1 00005-
4 Z-29C-01E-00010 1 垫 190C.1E.1-2 Packing 1 00005-
5 B-G057830-00066 1 螺栓 M16×25ZnD Cover 4 00005-
6 B-G00097B-00008 1 垫圈 16 Washer 4 00005-
7 B-G057830-00076 1 螺栓 M16×45ZnD Bolt 4 00005-
8 B-Q020490-00007 1 垫圈 16 Washer 4 00005-
9 B-Q020060-00001 1 盖 A M120×3 Cap, Fuel 1 00005-
10 B-Q020710-00009 1 O 形圈 110×3.1 O-ring 1 00005-
11 B-Q020090-00001 1 滤网 A84 Strainer 1 00005-
12 B-Q020070-00001 1 盖 A Cap, Hydraulic 1 00005-
13 B-Q020710-00078 1 O 形圈 55×3.1 O-ring 1 00005-
14 B-Q020100-00001 1 滤网 B140 Strainer 1 00005-
15 B-G057830-00010 1 螺栓 M10×30ZnD Bolt 6 00005-
16 B-G000930-00001 1 垫圈 10 Washer 6 00005-
17 B-G00097B-00002 1 垫圈 10ZnD Washer 6 00005-
18 W-15-00140 1 回油过滤器 XNL-250×10-770 Strainer 1 00005-
P-Z05-140-0022 回油滤芯 Return oil filter element 1
19 W-15-00168 1 液位计总成 YWZ-127 Hose 1 00005-
20 Z-15B-140-00003 2 螺塞 Z50B.14.21-5 Bolt 2 00005-
21 Z-719-010-00002 1 燃油箱 719.1.1.1 Tank 1 00005-
