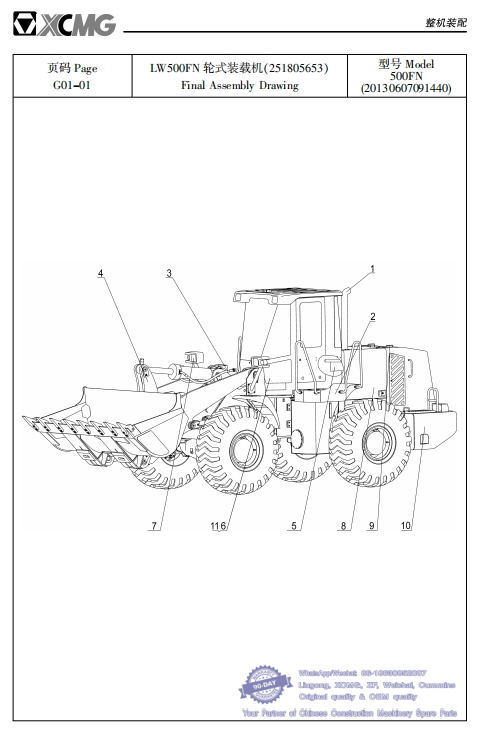

004 LW500FN 轮式装载机渊 251805653 型号 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
Final Assembly Drawing Model 500FN (20130607091440)
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 500FN-010101 动力与传动系统 Engine System and Transimission 1
2 500FN-010102 车架与附件 Chassemblyis Accessories and 1
3 500FN-010103 液压系统 Hydraulic System 1
4 500FN-010104 工作装置 Working Divece 1
5 500FN-010105 制动系统 Brake System 1
6 500FN-010106 操纵与驾驶室 Controls and Cab 1
7 500FN-010107 电气系统 Electrical System 1
8 500FN-010108 机罩 Engine Hood 1
9 500FN-010109 暖风与空调 Heat Conditioner Blower and Air 1
10 500FN-010110 随机工具 Atached Tools 1
11 500FN-010111 冷启动系统 Cold Start System 1
2.动力与传动系统 Engine and Transmission System

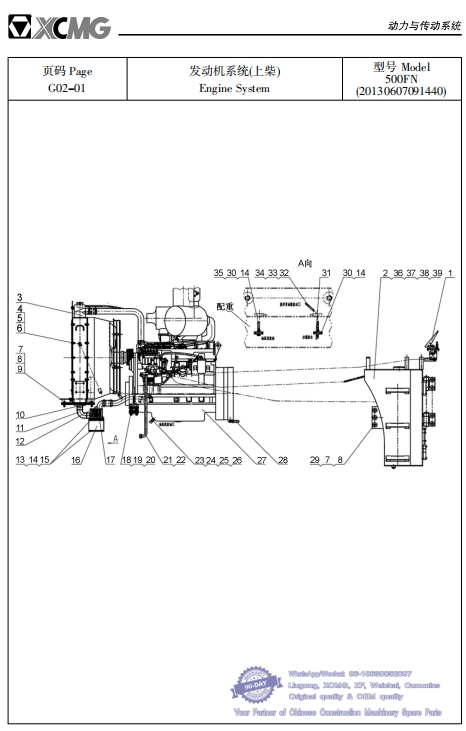

005 发动机系统(上柴) 型号500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
Engine System Model(20130607091440)
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252100842 油门操纵 Accelerator Pedal 1
2 251805487 燃油箱总成 Fuel Tank Assembly 1
3 800348891 散热器总成 Water Radiator 1 XGSX01-78D
4 805000716 螺栓 M12伊30 Bolt 4 GB/T 5783-2000
5 805300018 垫圈 12 Washer 4 GB/T93-1987
6 805300020 垫圈 12 Washer 4 GB/T97.1-2002
7 805000028 螺栓 M16伊50 Bolt 11 GB/T5783-2000
8 805300011 垫圈 16 Washer 11 GB/T93-1987
9 805300013 垫圈 16 Washer 4 GB/T 97.1-2002
10 251805491 液压油散管路 Hydraulic Radiator Pipe 1
11 252108750 胶管 Hose 1
12 251805633 双变油散管路 T/C Radiator Pipe 1
13 805000043 螺栓 M10伊30 Bolt 8 GB/T5783-2000
14 805300014 垫圈 10 Washer 12 GB/T93-1987
15 805300017 垫圈 10 Washer 8 GB/T97.1-2002
16 251805481 支架 Bracket 2
17 800305568 双变油散 T/C Radiator 1 XGYS01-13B
18 251800859 减振器组件 Rubber Shim 2
19 805000558 螺栓 M14伊110 Bolt 4 GB/T 5782-2000
20 805201504 螺母 M14 Nut 4 GB/T 889.1-2000
21 251805339 压缩机出气管 Air Pipe 1
22 252906006 垫圈 Washer 2
23 252101603 接头 Joint 1
24 805301412 垫圈 18 Washer 2 Q/SC 1294-2000
25 803166675 胶管 B16伊750 Hose 1 JB/T 8406-2008
26 801902707 不锈钢喉箍 19-29 Hose Clamp 2 QC/T 619-1999
27 800148181 发动机 Engine 1 SC9D220.2G2B1(DBL2525)
28 251804797 飞轮壳管路 Pipe of Flywheel Shell 1
29 805300111 垫圈 16 Washer 7 GB/T96.1-2002

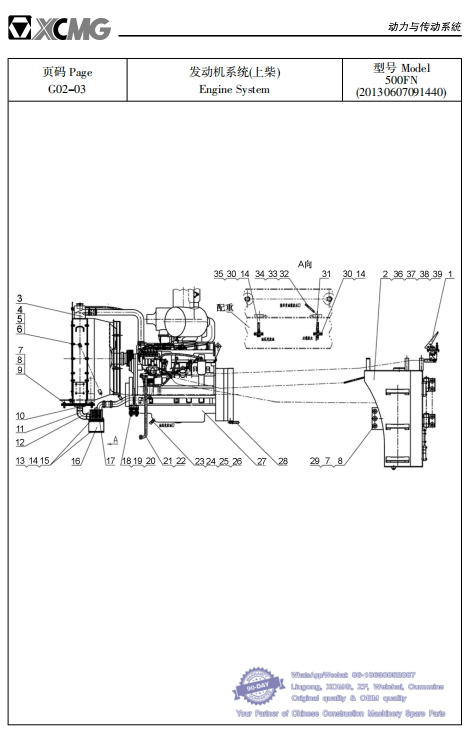

006 发动机系统(上柴) 型号 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
Engine System Model (20130607091440)
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
| 30 | 805000714 | 螺栓 M10×20 | Bolt | 4 |
| 31 | 252107984 | 接头 | Joint | 1 |
| 32 | 803196264 | 胶管 B10×550 | Hose | 1 |
| 33 | 252900318 | 接头 | Joint | 1 |
| 34 | 801902705 | 不锈钢机箱 13-19 | Hose Clamp | 2 |QC/T 619–1999
| 35 | 252101604 | 接头 | Joint | 1 |
| 36 | 805000033 | 螺栓 M8×16 | Bolt | 1 |GB/T 5783–2000
| 37 | 805300010 | 垫圈 8 | Washer | 1 |GB/T 93–1987
| 38 | 805300009 | 垫圈 8 | Washer | 1 |GB/T 97.1–2002
| 39 | 803164314 | 管夹 | Wires Support | 1 |

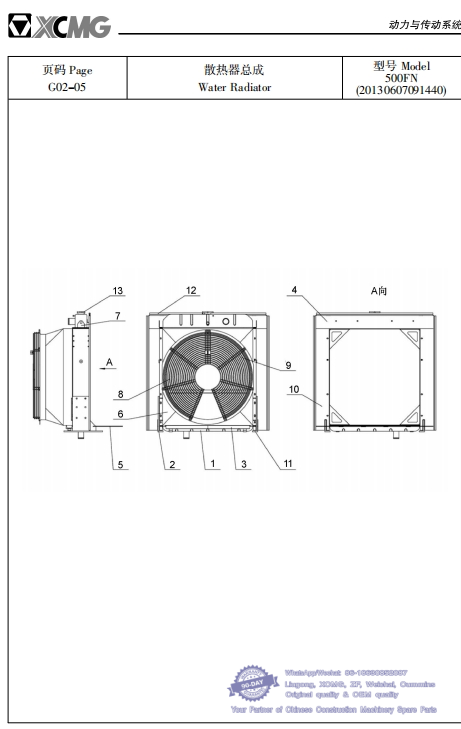

007 散热器总成 型号 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
Water Radiator Model 500FN (20130607091440)
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 水散热器总成 Water Radiator 1 XGSX01-78A-1301000
2 左支架分总成 Left Bracket 1 XGSX01-78D-1301700
3 液压油散热器总成 Hydraulic Oil Radiator 1 XGSX01-77AY-1300000
4 挡风板(上) Plate(Top) 1 XGSX01-78D-1301903
5 下胶板 Plate 1 XGSX01-78D-1301901
6 导风罩 Shroud 1 XGSX01-78A-1301601
7 吊耳 Suspender 2 LG50E-1301001
8 左护网 Left Guard Net 1 XGSX01-78A-1301603
9 右护网 Right Guard Net 1 XGSX01-78A-1301604
10 挡风板(侧) Plate(Side) 2 XGSX01-78D-1301902
11 右支架分总成 Right Bracket 1 XGSX01-78D-1301600
12 密封条 Airproof Strip 1 XGSX01-78D-1301800
13 复式加水口盖 Water Cap 1 域型

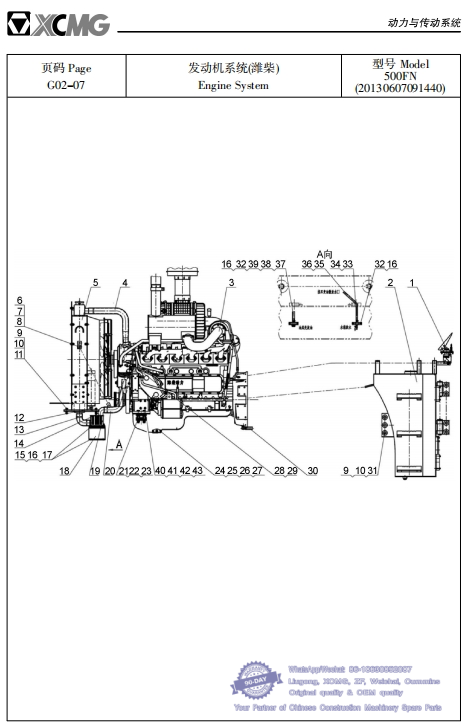

008 发动机系统(潍柴)型号500FN(20130607091440)-- XCMG Loader LW500FN Parts Catalog
Engine System Model 500FN (20130607091440)
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 252100842 油门操纵 Accelerator Pedal 1
2 251805487 燃油箱总成 Fuel Tank Assembly 1
3 800150107 发动机 Engine 1 WD10G220E23(DHD10G0421)
4 252900315 发动机出水管 Hose 1
5 800348930 散热器总成 Water Radiator 1 XGSX01-77H
6 805000716 螺栓 M12伊30 Bolt 4 GB/T 5783-2000
7 805300018 垫圈 12 Washer 4 GB/T93-1987
8 805300020 垫圈 12 Washer 4 GB/T97.1-2002
9 805000028 螺栓 M16伊50 Bolt 11 GB/T5783-2000
10 805300011 垫圈 16 Washer 11 GB/T93-1987
11 805300013 垫圈 16 Washer 4 GB/T 97.1-2002
12 251805491 液压油散管路 Hydraulic Radiator Pipe 1
13 252108750 胶管 Hose 1
14 251805633 双变油散管路 T/C Radiator Pipe 1
15 805000043 螺栓 M10伊30 Bolt 8 GB/T5783-2000
16 805300014 垫圈 10 Washer 12 GB/T93-1987
17 805300017 垫圈 10 Washer 8 GB/T97.1-2002
18 251805481 支架 Bracket 2
19 800305568 双变油散 T/C Radiator 1 XGYS01-13B
20 252904543 胶管 Hose 1
21 251800859 减振器组件 Rubber Shim 2
22 805004738 螺栓 M14伊120 Bolt 4
23 805201504 螺母 M14 Nut 4 GB/T 889.1-2000
24 251805192 接头 Joint 1发动机系统(潍柴)Engine System
25 252101962 接头 Joint 1
26 252101963 空心螺栓 Bolt 1
27 805301412 垫圈 18 Washer 2 Q/SC 1294-2000
28 252101750 压缩机出气管 Air Pipe 1
29 252906006 垫圈 Washer 2
30 251804797 飞轮壳管路 Pipe of Flywheel Shell 1
31 805300111 垫圈 16 Washer 7 GB/T96.1-2002
32 805000714 螺栓 M10伊20 Bolt 4
33 252107984 接头 Joint 1
34 803164019 胶管 B10伊670 Hose 1 JB/T 8406-2008
35 252900318 接头 Joint 1
36 801902705 不锈钢吼箍 13-19 Hose Clamp 2 QC/T 619-1999
37 251805190 接头 Joint 1
38 803305283 胶管 B16伊850 Hose 1 JB/T 8406-2008
39 801968904 不锈钢喉箍(B 型)16-27 Hose Clamp 2 QC/T 619-1999
40 251805990 发动机右支架 Right Bracket 1
41 251805994 发动机左支架 Left Bracket 1
42 805047505 螺柱M12伊35(10.9 级冤 Bolt 8 GB/T 899-1988
43 805200098 螺母 M12 Nut 8 GB/T 889.1-2000
