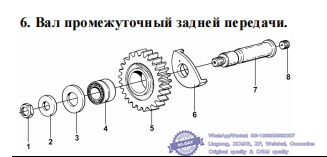

006 Вал промежуточный задней передачи-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № детали Название детали Кол-во
1 GB890-86 Гайка M20×1.5 2 whatsapp 86-18630852087
2 JS220-1701088 Шайба промежуточного вала заднейпередачи 2
3 JS220-1701087 Шайба упорная подшипника 2
4 DS100-1701085 Подшипник роликовый 2
5 12JS200T-1701083 Шестерня промежуточного валазадней передачи 2
6 12JS160T-1701084 Шайба чашевидная вала задней передачи 2
7 JS220-1701082 Вал промежуточный задней передачи 2
8 Q2821212 Винт стопорный 2 whatsapp 86-18630852087

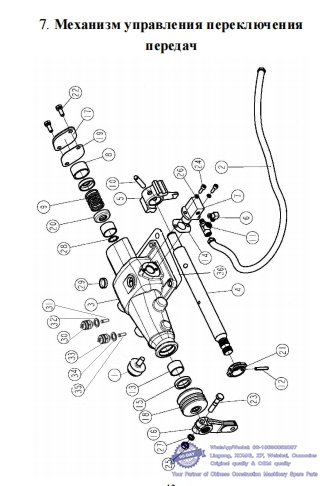

007 Механизм управления переключения передач-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № детали Название Кол-во
1 15276 Пробка сапуна 1 whatsapp 86-18630852087
2 55534 Шланг воздушный 1
3 12JS160T-1703015Механизм управленияпереключения передач 1
4 12JS160T-1703017 Вал механизма управления переключения передач 1
5 12JS160T-1703018 Вилка 1
6 12JS160T-1703021 Соединитель быстрого переключения 1
7 12JS160T-1703022 Клапан контрольный 1
8 12JS160T-1703024 Втулка стопорная 1
9 12JS160T-1703027 Пружина 1
10 C03030 Палец 1
11 C03052 Тройник 1
12 C09035 Палец 1
13 F91345 Втулка механизма управленияпереключения передач 2
14 F91353 Прокладка клапана 1
15 F91444 Манжетка 1
16 F96035－17 Рычаг переключения передач LRC 1
17 F99666-2 Крышка 1
18 F99669 Втулка 1
19 F99672-2 Прокладка 1
20 F99673-1 Опора пружины 2
21 F99681Блок управления переключения задней передачи 1
22 Q1420822 Болт и пружинная шайба 2
23 Q151B1050 Болт 1
24 Q218B0618 Болт 2
25 Q341B10 Гайка типа 1 1
26 Q40306 Шайба пружинная 2
27 Q40310 Шайба пружинная 1
28 Q43120 Шайба пружинная 1
29 Q72224 Пробка 1
30 0041KS Датчик давления 1
31 F99702 Палец 1
32 Q72318T3 Прокладка 1
33 0068DS Датчик давления 1
34 C03015 Прокладка 1
35 15899 Палец 1
36 1642 Прокладка контрольного люка 1 whatsapp 86-18630852087

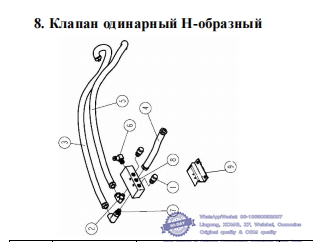

008 Клапан одинарный Н-образный-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № запдетали Название Кол-во
1 7935 Пробка сапуна 2
2 12845 Штуцер-угольник 1
3 55511 Шланг воздушный 1
4 55512 Шланг воздушный 1
5 55521 Шланг воздушный 1
6 12JS160T-1703021 Штуцер быстрого соединения 1
7 12JS160T-1703051 Штуцер быстрого соединения 1
8 12JS160T-1703052 Клапан одинарный Н-образный 1
9 12JS160T-1702095Опора одинарного Н-образного клапана 1

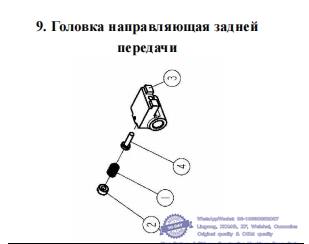

009 . Головка направляющая задней-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № детали Название Кол-во
1 8774-1Пружина блокировки задней передачи 1 whatsapp 86-18630852087
2 8968Пробка блокировки задней передачи1
3 12JS160T-1702051 Головка направляющая задней передачи 1
4 DS100-1702061 Палец блокировки задней передачи 1 whatsapp 86-18630852087

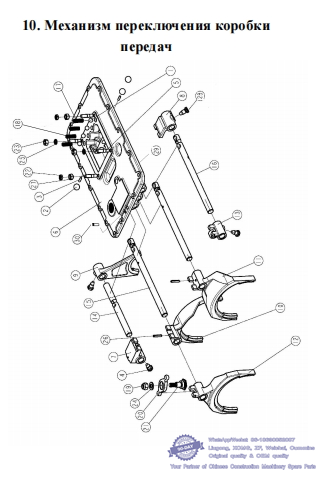

010 . Механизм переключения коробки передач-- FAST Gearbox 12JS200TA 12JS160TA Spare Parts Catalog
№ № детали Название Кол-во
1 12.7G100BGB-T308 Шарик стальной 4 whatsapp 86-18630852087
2 19.05G100BGB-T308 Шарик стальной 3
3 1634 Палец блокировочный вала вилки 2
4 3220 Болт стопорный вилки переключения 3
5 11066 Шпилька 4
6 12JS160T-1702015 Крышка верхняя 1
7 12JS160T-1702050 Головка направляющая задней передачи 1
8 12JS160T-1702054 Головка переключения 5-ой и 6-ой передачи 1
9 12JS160T-1702055 Вилка переключения 1
10 12JS160T-1702056Вилка переключения 1-ой и 2-ой передачи1
11 12JS160T-1702057Вилка переключения 3-ей и 4-ой передачи1
12 12JS160T-1702058-2 Вилка 5-ой и 6-ой передачи 1
13 12JS160T-1702059-1Головка переключения 5-ой и 6-ой передачи 1
14 12JS160T-1702063 Шток вилки переключение задней передачи1
15 12JS160T-1702064-1Шток вилки переключения 1-ой, 2-ой, 3-ей, 4-ой передачи 2
16 12JS160T-1702066 Шток вилки переключение 5-ой и 6-ой с передачи 1
17 F96084 Пружина 1
18 F96085 Пружина 3
19 GB889-80-M12X1.25 Гайка стопорная 1
20 JS100A-1702072 Вилка 1
21 JS100A-1702073 Палец опорный вала 1
22 Q351B10 Гайка 2
23 Q361B10 Гайка типа 2 2
24 Q40112 Шайба 1
25 Q40310 Шайба пружинная 2 whatsapp 86-18630852087
26 Q5280630 штифт 2
27 X-1-603 Гайка 2
28 3220-1Винт стопорный вилки переключения передач 1
29 12JS160T-1702016 Прокладка верхней крышки 1
30 Q5211026 Палец 1 whatsapp 86-18630852087
