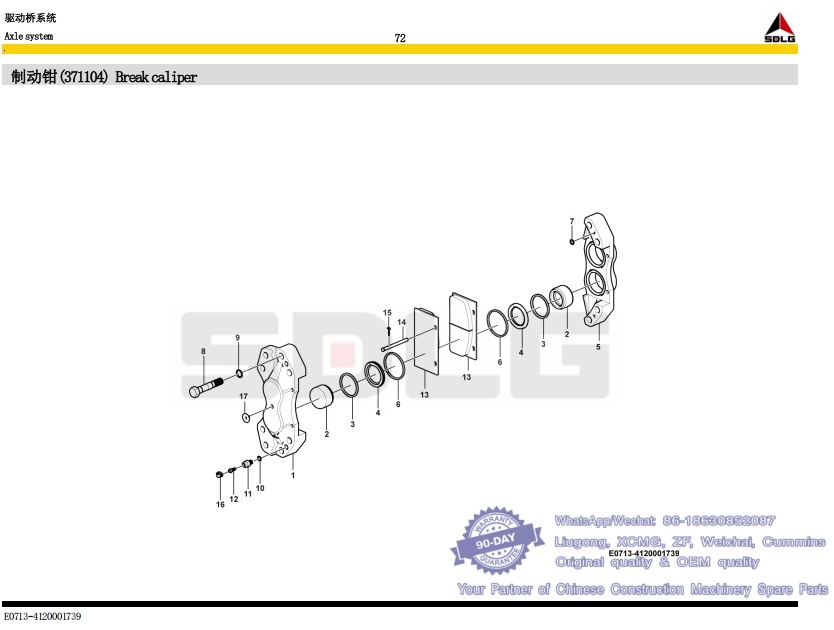

006 制动钳(371104) Break caliper-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4120001739050 内钳体JF.A.ZL4050.01 Pliers Y 1 whatsapp 86-18630852087
2 4120001739009 活塞JS-ZL50-007 Cylinder piston Y 4
3 4120001739052 矩形密封圈JF.A.ZL4050.07 Sealing ring Y 4
4 4120001739053 防尘罩JF.A.ZL4050.08 Dust cover Y 4
5 4120001739054 外钳体JF.A.ZL4050.01 Pliers Y 1
6 4120001739055 卡圈JF.A.ZL4050.11 Retaining ring Y 4
7 4120002669004 O型圈24002000 ZBJ22002-88（氟橡胶） Sealing ring Y 2
8 4120001739057 螺栓M22 JF.A.ZL4050.13 Bolt Y 4
9 4015000087 垫圈GB93-22-65Mn Spring washer Y 4 whatsapp 86-18630852087
10 4120002669005 O型圈24001600 ZBJ22002-88（氟橡胶） Sealing ring Y 2
11 4120001739058 放气嘴座JF.A.ZL4050.05 Seat Y 2
12 4120001739059 放气嘴JF.A.ZL4050.04 Nipple Y 2
13 4120001739016 制动片JS-ZL50-012 Brake plate Y 2
14 4120001739061 销子JF.A.ZL4050.A.12 Pin Y 2 whatsapp 86-18630852087
15 4016000264 开口销GB91-2.5*32EpZn-Q235A Split pin Y 2
16 4120001739062 橡皮帽JF.A.ZL4050.03 Cover Y 2
17 4120001739063 皮塞JF.A.ZL4050.10 Plug Y 1

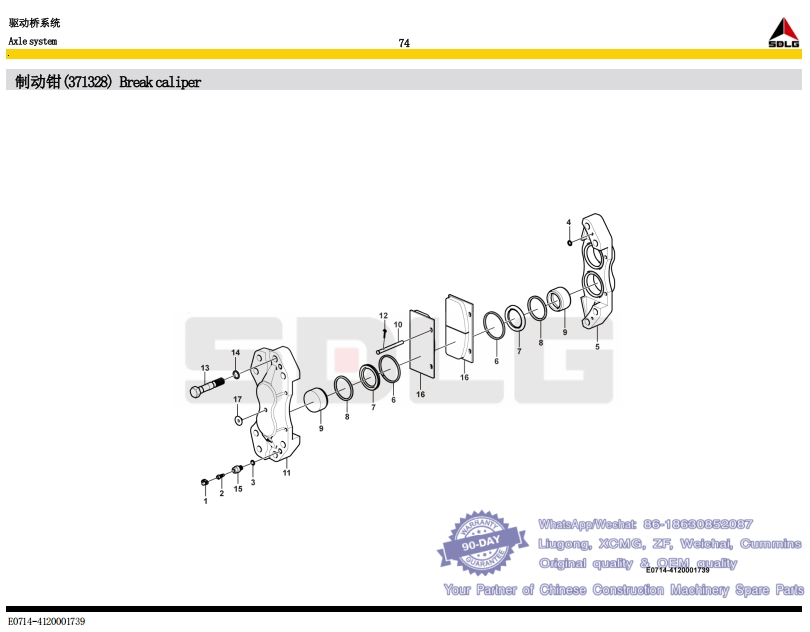

007 制动钳(371328) Break caliper-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4120001739001 橡皮帽JS-ZL50-001 Cover Y 2
2 4120001740 放气嘴 Nipple Y 2
3 4120001739003 O形圈16*2.4 JS-ZL50-014 O-ring Y 2
4 4120001739004 O形圈20*2.4 JS-ZL50-015 O-ring Y 2
5 4120001739005 外钳JS-ZL50-003 Brake caliper Y 1
6 4120001739006 防尘罩JS-ZL50-004 Dust cover Y 4 whatsapp 86-18630852087
7 4120001739007 卡圈JS-ZL50-005 Retaining ring Y 4
8 4120001739008 矩形密封圈JS-ZL50-006 Sealing ring Y 4
9 4120001739009 活塞JS-ZL50-007 Cylinder piston Y 4
10 4120001739010 螺栓销JS-ZL50-008 Bolt Y 2
11 4120001739011 内钳JS-ZL50-009 Brake caliper Y 1
12 4016000101 开口销GB91-2.5*20EpZn-Q235A Split pin Y 2 whatsapp 86-18630852087
13 4120001739013 螺栓M22（10.9）JS-ZL50-010 Bolt Y 4
14 4015000087 垫圈GB93-22-65Mn Spring washer Y 1
15 4120001739015 接头JS-ZL50-011 Nipple Y 2
16 4120001739016 制动片JS-ZL50-012 Brake plate Y 2 whatsapp 86-18630852087
17 4120001739017 防尘塞JS-ZL50-013 Plug Y 1

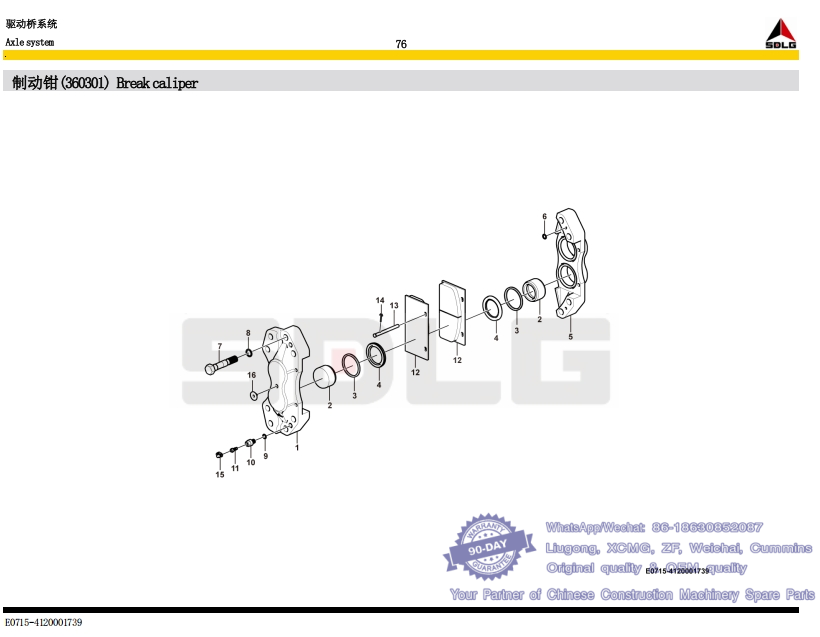

008 制动钳(360301) Break caliper-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4120001739080 内钳体FY10754M.00001 Pliers N 1
2 4120001739081 活塞FY10754B.00004 Piston Y 4
3 4120001739082 矩形密封圈FY10754B.00007 Gasket Y 4
4 4120001739096 防尘罩FY50.05 Sealing ring Y 4
5 4120001739084 外钳体FY10754M.00002 Brake caliper N 1
6 4120001739085 O型圈19.5X3.5 O-ring Y 2
7 4120001739086 螺栓M22X110 Screw Y 4
8 4015000087 垫圈GB93-22-65Mn Spring washer Y 4 whatsapp 86-18630852087
9 4120001739087 组合垫圈14 Washer Y 2
10 4120001739088 放气嘴座FY10754M.00003 Support N 2
11 4120001740 放气嘴 Nipple Y 2
12 4120001739089 制动片FY10754B.01000 Brake plate Y 2
13 4120001739090 销子FY10754M.00006 Pin Y 2
14 4120001739091 开口销GB91-3.2*25EpZn-Q235A Split pin Y 2 whatsapp 86-18630852087
15 4120001739092 放气座堵塞FY10754M.00008 Plug N 2
16 4120001739093 堵塞FY10754M.00007 Plug N 1

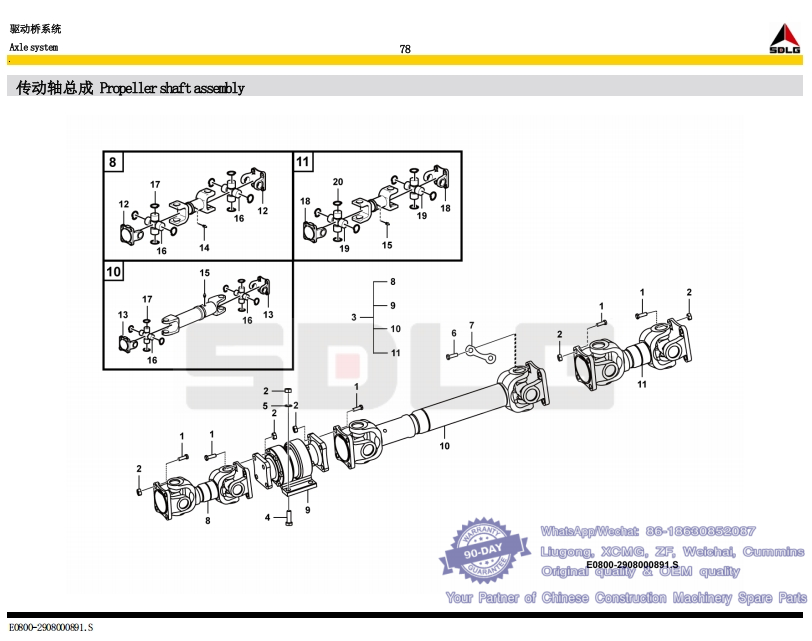

009 传动轴总成 Propeller shaft assembly-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 3050900002 螺栓 Bolt Y 20
2 4013000073 螺母GB889.2-M14*1.5EpZn-8 Lock nut Y 24
3 29080008971 LG936L传动轴总成 Propeller shaft N 1
4 4011000241 螺栓GB5785-M14*1.5*55EpZn-8.8 Bolt Y 4
5 4015000177 垫圈GB97.1-14EpZn-300HV Washer Y 4
6 3050900001 螺栓 Bolt Y 4
7 3050900006 止动垫圈 Extension bar Y 2
8 2050900055 前传动轴 Propeller shaft Y 1
9 2050900054 中间支承 Propeller shaft support Y 1
10 2050900053 中间传动轴 Propeller shaft Y 1
11 4110003072 传动轴P39*379.5 Propeller shaft Y 1
12 4110002170001 突缘叉2201D-023D Flange yoke Y 2 whatsapp 86-18630852087
13 4110000177001 突缘叉2201C-023 Link yoke Y 2
14 4120003178016 油杯M6 GB1152-89 Lubricating nipple Y 1
15 4110002086003 油杯M6 JB/T7940.1-1995 Grease cup Y 2
16 4110000490001 万向节十字轴总成EQ140-39118 Spider Y 4 whatsapp 86-18630852087
17 4110002170006 卡簧2201C-026 Retaining ring Y 16
18 4110001951001 突缘叉ZL50F.10.1-01 Flange yoke Y 2
19 4110002912001 万向节总成EQ140-41118-T Spider Y 2
20 4110001951002 卡簧504100C-01 Retaining ring Y 8

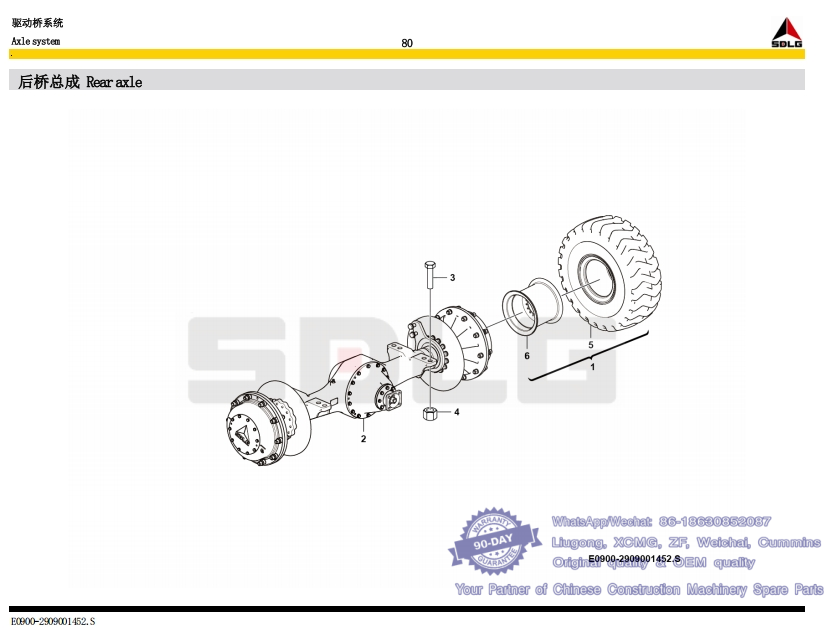

010 后桥总成 Rear axle-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 29070024211 车轮总成 Wheel N 2
2 29090014451 AL16A-2后驱动桥总成 Rear axle Y 1 whatsapp 86-18630852087
3 4011000521 螺栓GB5785-M24*2*95EpZn-8.8 Bolt Y 8
4 4013000157 螺母GB889.2-M24*2EpZn-8 Lock nut Y 8
5 4110000003 轮胎GB2980-17.5-25 Tire Y 2
6 4110002816 轮辋LG14.00/1.5-25 Wheel rim Y 2 whatsapp 86-18630852087
