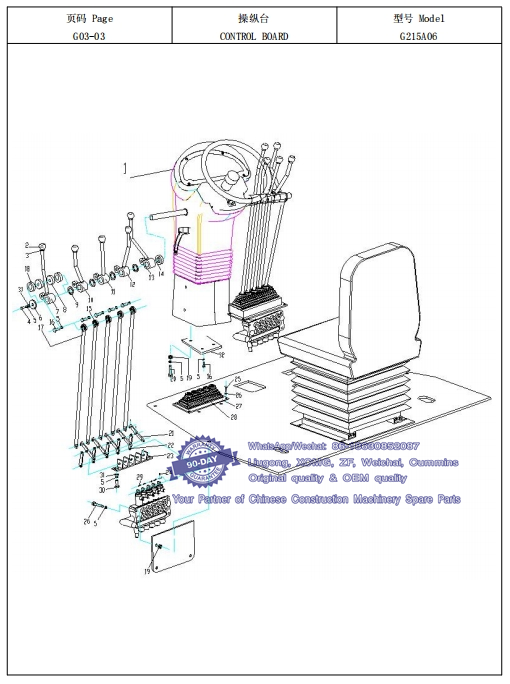

006 操纵台CONTROL BOARD-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380602201 操纵台 CONTROL BOARD 1
2 801504198 手柄球 M12×40 HANDLE GRIP 10
3 805200069 螺母 M12 NUT 10
4 805000033 螺栓 M8×16 BOLT M8×16 2 Whatsapp: 86-18630852087
5 805300010 GB/T93 垫圈 8 WASHER 32
6 380300733 挡板 PLATE 2
7 380901009 操纵杆 CONTROL LEVER 2
8 800515214 滚针轴承 HK253220 NEEDLE ROLLER BEARINGS 10
9 380300734 隔套 SPACER 8
10 380901004 操纵杆 CONTROL LEVER 2
11 380901006 操纵杆 CONTROL LEVER 2
12 380901007 操纵杆 CONTROL LEVER 2
13 380901008 操纵杆 CONTROL LEVER 2
14 380300730 垫片 WASHER 2
15 800515282 杆端关节轴承SI10EM10 JOINT BEARING 10
16 805000727 螺栓 10X25 BOLT 8
17 380900871 连接杆 LINK ROD 10
18 380901001 轴套 SLEEVE 20
19 805200048 螺母 M10 NUT M10 22
20 805000029 螺栓 M10×40 BOLT M10×40 12 Whatsapp: 86-18630852087
21 380901002 连杆 LINK ROD 10
22 380900338 连接板 PLATE 10
23 380901003 支座 SEAT 2
24 805604606 销 1.6×16 PIN 40
25 805000020 螺栓 M8×30 BOLT M8×30 8
26 805300069 垫圈 8 WASHER 8
27 380901087 压板 PLATE 4
28 380901010 橡胶套 RUBBER COVER 2 Whatsapp: 86-18630852087
29 805604511 销轴 PIN SHAFT 10
30 805000068 螺栓 M10×16 BOLT 4
31 805300017 垫圈 10 WASHER 6
32 380300735 垫板 PLATE 1

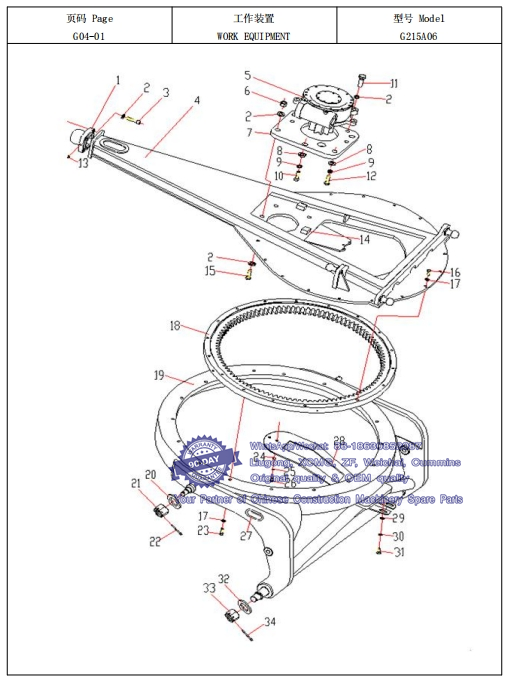

007 工作装置WORK EQUIPMENT-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380601513 铰座 JOINT BASE 1
2 805338233 垫圈 24 WASHER 4
3 805000560 螺栓 M24×70 BOLT 4
4 380601506 牵引架 TRACTION FRAME 1
5 380901141 蜗轮箱 TURBINE BOX 1
6 805203157 螺母 M24 NUT 3
7 380901143 安装板 PLATE 1
8 381600464 垫圈 WASHER 2
9 805300034 垫圈 24 WASHER 2
10 805005983 螺栓 M24×80 BOLT M24×80 1
11 805139836 螺钉 M24X75 SCREW 4
12 805010095 螺栓 M24X55 BOLT M24X55 1 Whatsapp: 86-18630852087
13 803103664 油杯 M10×1 OIL CUP 9
14 380800143 固定块 FIXED BLOCK 6
15 805003891 螺栓 M24X90 BOLT M24X90 3
16 805000612 螺栓 M16X45 BOLT M16×45 28
17 805338246 NORD-LOCK 垫圈 16 NORD-LOCK WASHER 16 52
18 380901142 回转支撑 SLEWING RING 1
19 380700438 回转圈 ROTARY RING 1
20 381600384 垫片 SHIM 2
21 805203823 开槽螺母 M30X2 GROOVE NUT 2
22 805600222 开口销 5×50 COTTER PIN 2 Whatsapp: 86-18630852087
23 805000580 螺栓 M16X55 BOLT M16×55 24
24 805000043 螺栓 M10×30 BOLT M10×30 2
25 805300017 垫圈 10 WASHER 2
26 805300014 垫圈 10 WASHER 10 2
27 381600385 橡胶垫 RUBBER CUSHION 2 Whatsapp: 86-18630852087
28 803270612 支架 BRACKET 1
29 805300018 垫圈 12 WASHER 12 2
30 805300020 垫圈 12 WASHER 2
31 805000715 螺栓 M12X25 BOLT 2
32 381600383 垫圈 WASHER 2 Whatsapp: 86-18630852087
33 380900914 螺母 NUT 2
34 805604632 销 8×90 PIN 2

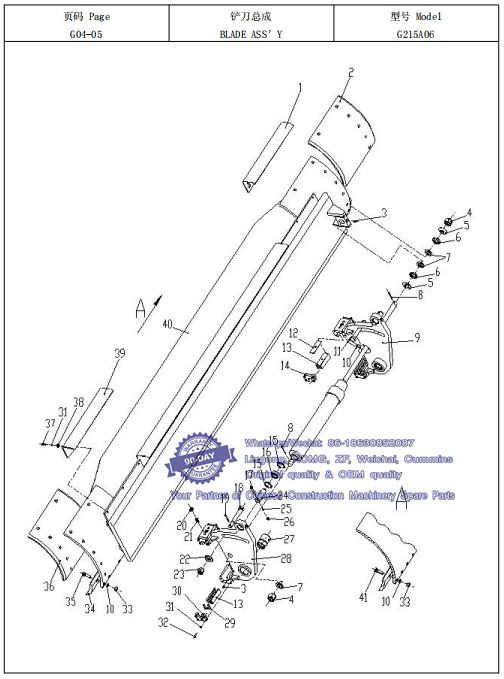

008 铲刀总成BLADE ASS＇Y-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380900106 右侧护板 GUARD PLATE(R.H.) 1
2 380901940 右侧刀片 RIGHT SIDE BLADE 1
3 801103215 油杯 M10×1(不锈钢) OIL CUP M10×1(STAINLESSSTEEL) 9
4 805203800 螺母 M30 NUT 2
5 805301390 垫圈 30 WASHER 2 Whatsapp: 86-18630852087
6 805301394 垫圈 30 WASHER 2
7 805300118 垫圈 30 WASHER 2
8 805600061 销Φ6.3×60 PINΦ6.3×60 2
9 381600120 右角位器 ANGULAR POSITION DEVICE(RIGHT) 1
10 805300013 垫圈 16 WASHER 1
11 805000040 螺栓 M16×60 BOLT M16×60 1 Whatsapp: 86-18630852087
12 381600374 垫板 PLATE 2
13 381600371 铜导槽 COPPER GROOVE 4
14 381601221 挡板 PLATE 6
15 805401237 挡圈 55 RETAINER 4
16 800515284 关节轴承 GE35ES JOINT BEARING 2
17 805000076 螺栓 M10×70 BOLT M10X70 2
18 381600373 锁紧杆 LOCK LEVER 2 Whatsapp: 86-18630852087
19 805600014 销Φ5×30 PINΦ5×50 2
20 805200116 螺母 M16 NUT 4
21 805103536 螺钉 M16×40 SCREW 4
22 381600375 垫圈 WASHER 1
23 805203820 螺母 M24×2 NUT M24X2 2
24 381600105 销轴 PIN SHAFT 2
25 805300014 垫圈 10 WASHER 10 2
26 805200048 螺母 M10 NUT M10 2
27 381600372 铜套 COPPER SHEATHING 2
28 381600101 左角位器 ANGULAR POSITION DEVICE(LEFT) 1
29 381600376 毡垫 FELT GASKET 8
30 381601222 挡板Ⅱ GUARD PLATE 2
31 805300018 垫圈 12 WASHER 12 38
32 805004780 螺栓 M12×40 BOLT 32
33 380903801 螺母 M16 NUT 42
34 380900902 刀片 BLADE 2
35 805046747 螺栓 M16X80 BOLT 10
36 380900108 左侧刀片 LEFT SIDE BLADE 2
37 805000018 螺栓 M8×20 BOLT 6 Whatsapp: 86-18630852087
38 805300117 垫圈 8 WASHER 6
39 380900105 左侧护板 GUARD PLATE(L.H.) 1
40 380900104 铲刀体 BLADE BODY 1
41 805047115 螺栓 M16×55 BOLT 34

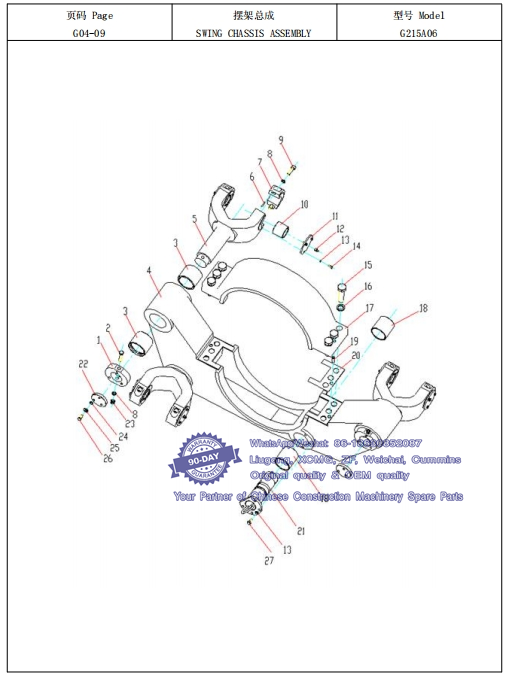

009 摆架总成SWING CHASSIS ASSEMBLY-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 381600390 固定环 FIXED RING 3
2 805000215 螺栓 M12X140 BOLT 3 Whatsapp: 86-18630852087
3 381600397 铜套 COPPER SHEATHING 6
4 380903657 下摆架 DOWN SWING FRAME 1
5 380903659 叉子 FORK 3
6 805639021 销 B6×28 PIN B6×28 6
7 381600392 盖 COVER 6
8 805300018 垫圈 12 WASHER 12 15
9 805100506 螺钉 M12×40 SCREW 12
10 381600393 衬套 BUSHING 6
11 381600391 盖 COVER 6
12 801100336 油杯 M10X1 FITTING 6
13 805300014 垫圈 10 WASHER 10 10
14 805000068 螺栓 M10×16 BOLT 6
15 805000270 螺栓 M24X100 BOLT 6
16 805338233 垫圈 24 WASHER 6
17 380901102 上摆架 UP SWING FRAME 1 Whatsapp: 86-18630852087
18 381600396 衬套 BUSHING 2
19 805634937 圆柱销 A12×32 PIN 2
20 381601144 垫片 WASHER 8
21 381601225 伸缩销轴 TELESCOPIC PIN 1
22 380300928 盖板 COVER 3
23 805200098 螺母 M12 NUT M12 3
24 805300010 GB/T93 垫圈 8 WASHER 9
25 805300069 垫圈 8 WASHER 9
26 805000033 螺栓 M8×16 BOLT M8×16 9
27 805000604 螺栓 M10×30 BOLT M10×30 4 Whatsapp: 86-18630852087

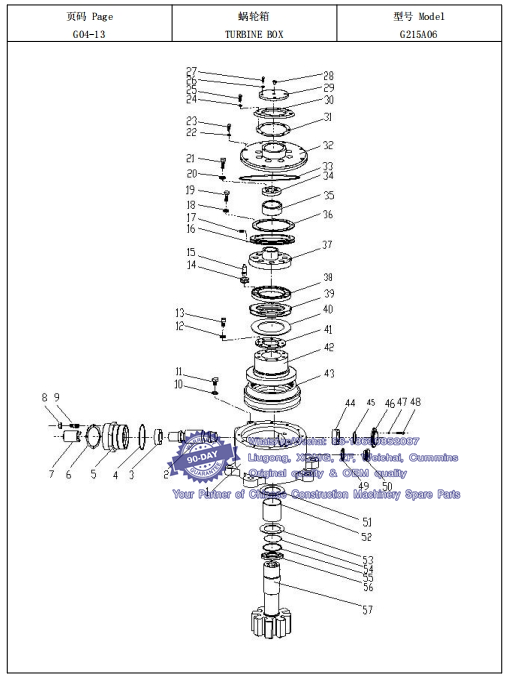

010 蜗轮箱TURBINE BOX-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 800347060 壳体 HOUSING BODY 1
2 800347034 蜗杆 WORM 1
3 800551984 锥度轴承 31310 BEARING 31310 1
4 800347036 O 形密封圈 125X4 O SEAL RING 1
5 800347038 连接体 CONNECTOR 1
6 800347037 调整垫片 SPACER 1
7 800347035 接合套 COVER 1
8 805238444 螺母 M14X16 NUT M14X16 1
9 805046809 双头螺柱 M14X70 BOLT M14X70 4
10 805302904 垫圈 M16 WASHER 16 4
11 803268954 螺塞 M16X1.5 PLUG SCREW 1
12 805300010 GB/T93 垫圈 8 WASHER 8
13 805139962 内六角螺钉 M8X20 INNER HEXAGON SCREW 8
14 800347045 弹簧碟片 SPRING STEEL 32
15 800347044 棘轮 RATCH WHEEL 8 Whatsapp: 86-18630852087
16 800347042 棘爪 DETENT 1
17 801736975 弹簧 0.5X5X20 SPRING 8
18 805105141 垫圈 M6 WASHER 6
19 805005688 螺栓 M6X15 BOLT M6X15 6
20 805300018 垫圈 12 WASHER 12 5
21 805000404 螺栓 M12X45 BOLT M12X45 5
23 805000458 螺栓 M12X50 BOLT 8
25 805000690 螺栓 M8X25 BOLT 6
28 800347049 放气螺丝 M10X1 AIR BLEED SCREW 1
29 800347050 小盖 COVER 1
30 800347051 上密封盖板 UPPER SEAL COVER BOARD 1 Whatsapp: 86-18630852087
31 800347052 橡胶密封板 GASKET 1
32 800347053 上盖 COVER 1
33 800347054 O 形密封圈 250X4 O SEAL RING 1
34 800347039 上压板 TOP PRESSURE PLATE 1
35 800347040 上铜套 UPPER BUSHING 1
36 800347041 压紧片 COMPRESS STEEL 1
37 800347043 压紧轮 CLOSING ROLLER 1
38 800347046 摩擦片上压板 FRICTION PLATE TOP BOARD 1
39 800347048 摩擦片组合 FRICTION ASSEMBLY 1
40 800347055 摩擦片下垫板 FRICTION PLATE DOWN PAD 1
41 800347047 锁紧片 LOCK PLATE 1 Whatsapp: 86-18630852087
42 800347056 内外齿 INSIDE AND OUTSIDE POINTS 1
43 800347057 蜗轮 TURBINE 1
45 800347032 密封圈 90X3 SEAL RING 1
46 800347031 堵盖 TRAIL COVER 1
49 805300085 垫圈 M27 WASHER27 1 Whatsapp: 86-18630852087
50 800347058 油窗 M27X1.5 OIL LEVEL INDICATOR M27X1.5 1
51 800347059 上铜垫 UPPER GASKET 1
52 800347061 下铜套 AXLE BUSHING 1
53 800347062 下铜垫 DOWN GASKET 1
54 805805505 密封圈 145X7 SEAL RING 2
55 800347063 密封钢圈 SEAL RING 2
56 800347387 密封圈座 SEAL RING BASE 1 Whatsapp: 86-18630852087
57 800347389 驱动轴 DRIVE SHAFT 1
