006 03-3 输 入 轴 总 成 INPUT SHAFT ASSEMBLY-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 GB810-76 M20×1.5 1 小圆螺母 ROUND NUT
2 GB858-88 20 1 圆螺母止动垫圈 STOP WASHER
3 GB97.1-85 20 1 垫圈 WASHER
4 2 凸缘总成 FLANGE ASSEMBLY
5 GB297-84 7567 2 圆锥滚子轴承 BEARING
6 1 输入轴 INPUT SHAFT
7 9 1 闷塞 PLUG
8 GB893.2-86 75 2 孔用挡圈 RING SNAP
9 GB276-89 109 1 向心球轴承 BEARING
10 (Z=38)(Z=33) 2 齿轮 GEAR WHEEL
11 1 挡圈 RING SNAP
12 GB867-86 1 外端盖 EXTERNAL COVER
13 6 外摩擦片 EXTERNAL FRICTION BLOCK
14 5 内摩擦片 EXTERNAL FRICTION BLOCK
15 GB894.2-86 60 1 轴用弹性挡圈 RING SNAP
16 1 弹簧座 SPRING SEAT
17 1 弹簧 SPRING
18 1 活塞 PISTON
19 1 封油圈 OIL SEAL RING whatsapp 86-18630852087
20 GB1235-76 60×3.1 1 O形密封圈 O-SEAL RING
21 1 离合器壳体总成 CLUTCH SUMP ASS’Y
22 GB308-89 5 1 钢球 IRON BALL
23 1 阀座 VALVE SEAT
24 (Z=46)(Z=49) 2 齿轮 CEAR
25 4 止动垫 STOP SPACER
26 GB5783-87 M10×25 8 六角螺栓 HEXANGULAR BOLT
27 GB119-86 A8×22 圆柱销 COLUMN PIN
28 轴套 SHAFT BUSHING whatsapp 86-18630852087
29 内封油套 SEAL BUSHING
30 CA10-350914-A 52 活塞环 PISTON RING
31 轴端挡板 SHAFT PAD SNAP
32 止动垫 STOP SAACER whatsapp 86-18630852087
33 GB5783-86 M8×16 六角螺栓 HEXANGULAR BOLT

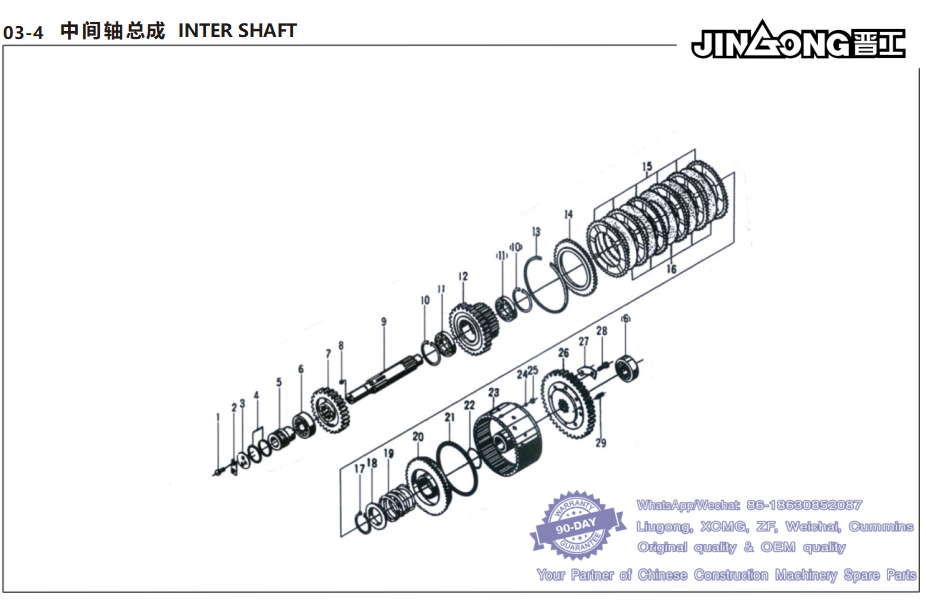

007 03-4 中 间 轴 总 成 INTER SHAFT-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 GB5783-86 M8×16 2 六角螺栓 BOLT
2 1 止动垫 STOP WASHER
3 1 轴端挡板 BAFFLE
4 直径 52 2 活塞环 SEAL RING whatsapp 86-18630852087
5 1 内封油套 INTERNAL SEAL RING
6 GB297-86 7507 2 圆柱滚子轴承 CYLINDER BEARING whatsapp 86-18630852087
7 m=5 z=24 1 齿轮 GEAR
-7 m=4.5 z=27 1 齿轮 GEAR
8 1 闷塞 PIUG
9 1 中间轴 INTER SHAFT
10 GB893-86 75 2 孔用弹性挡圈 STRENCH RING SNAP
11 GB276-89 109 2 向心球轴承 BALL BEARING
12 m=4.5 z=41 1 齿轮 GEAR
-12 m=4.5 z=38 1 齿轮 GEAR
13 1 挡圈 RING SNAP
14 1 外端盖 EXTERNAL COVER whatsapp 86-18630852087
15 6 外摩擦片 EXTERNAL DRIVEN DISK
16 5 内摩擦片 INTERNAL DRIVEN DISK
17 GB894.2-86 60 1 轴用弹性档圈 STRENCHRING SNAP
18 1 弹簧座 SPRING BRACKET
19 1 弹簧 SPRING
20 1 活塞 PISTON
21 1 封油圈 SEAL RING
22 GB1235-76 60×3.1 1 O型密封圈 O-SEAL HOUSING
23 1 离合器壳体总成 CLUTCH HOUSING
24 GB308-89 5 1 钢球 STEEL BALL
25 1 阀座 VALVE SEAT
26 m=4.5 z=54 1 齿轮 GEAR-26 m=4.5 z=49 1 齿轮 GEAR
27 4 止动垫 STOP WASHER
28 GB5783-86 M10×25 8 六角螺栓 HEXANGULAR BOLT
29 GB119-86 2 圆柱销 ROUND PIN whatsapp 86-18630852087

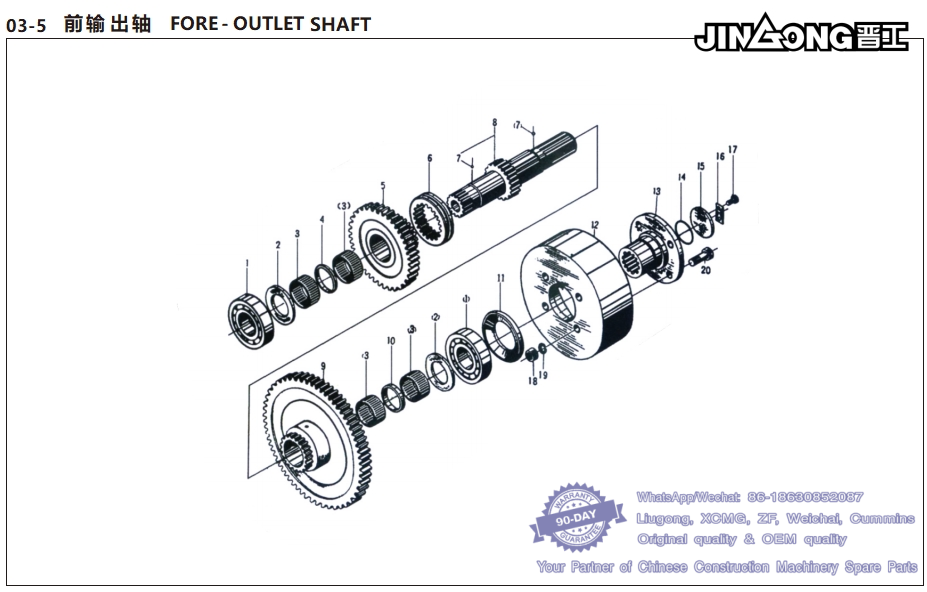

008 03-5 前 输 出 轴 FORE - OUTLET SHAFT-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 GB276-89 310 2 球轴承 BALL BEARING
2 2 止推环 STOP WASHER
3 55×60×30 4 滚针轴承 NEEDLE BEARING
4 直径60×5 1 隔圈 ISOLATED WASHER whatsapp 86-18630852087
5 (z=42) 1 齿轮 GEAR
-5 1 齿轮 GEAR
6 1 高低挡滑动齿套 BUSHING
7 GB308-89 4 2 钢球 STEEL BALL
8 1 前台出轴 FORE-OUTLET SHAFT
9 z=62 1 齿轮 GEAR
-9 z=56 1 齿轮 GEAR
10 直径60×3 1 隔圈 ISOLATED WASHER whatsapp 86-18630852087
11 1 防尘罩 GUARD
12 1 手动制动鼓 HAND BRAKE DISC
13 1 输出轴法兰 OUTLET SHAFT FLANGE
14 52×5.7 1 O型密封圈 O-RIN
15 1 压板 CLAMPING OLATE
16 1 止动垫 STOP WASHER
17 GB5783-86 M×25 2 螺栓 BOLT
18 GB6175-86 M14 4 六角螺母 NUT whatsapp 86-18630852087
19 GB93-87 14 4 弹簧垫圈 SPRING LOCK WASHER
20 GB5783-86 M14×40 4 六角头螺栓 BOLT

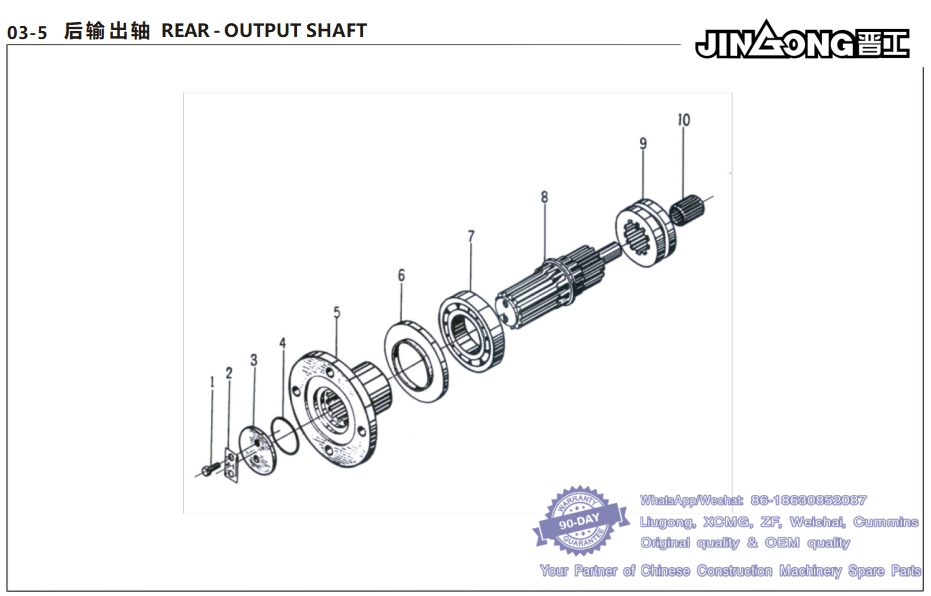

009 03-5 后 输 出 轴 REAR - OUTPUT SHAFT-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 GB5783-86 M10×25 2 螺栓 BOLT
2 1 止动垫 TAB WASHER
3 1 压板 PRESSURE BOARD
4 52×5.7 1 O型密封圈 O-RING RING
5 1 输出轴法兰 FLANGE
6 1 防尘罩 DUST COVER whatsapp 86-18630852087
7 1 球轴承 BALL BEARING
8 1 后输出轴 BEHIND OUTPUT SHAFT whatsapp 86-18630852087
9 1 后轴脱开机构滑套 HARNESS
10 64903 19.051×28.588 ×36.75 1 滚针轴承 BEARING

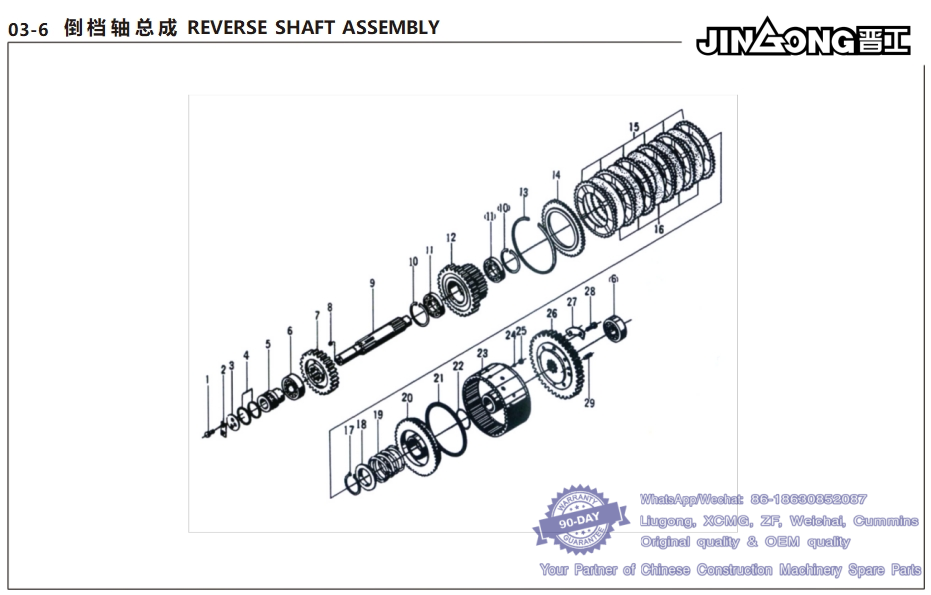

010 03-6 倒 档 轴 总 成 REVERSE SHAFT ASSEMBLY-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 GB5783-86 M8×16 2 六角螺栓 BOLT
2 1 止动垫 STOP SPACER whatsapp 86-18630852087
3 1 轴端挡板 SHAET PAD SNAP
4 直径52 2 活塞环 PISTON RING
5 1 内衬油套 OIL SEAL SLEEVE
6 7507 2 圆锥滚子轴承 BEARING
7 1 轴承 SHAFT SLEEVE
8 9 1 闷塞 PIUG
9 1 倒档轴 REVERSE SHAFT
10 GB893-86 2 孔用弹性挡圈 RING SNAP
11 GB276-89 109 2 向心球轴承 BEARING
12 m=4.5 z=49.m=4.5 z=46 1+1 齿轮 GEAR
13 1 挡圈 RING SNAP
14 1 外端盖 EXTERNAL COVER
15 6 外摩擦片 EXTERNAL FPICTION BLOCK
16 5 内摩擦片 INTERNAL FPICTION BLOCK
17 GB894.2-86 60 1 轴用弹性挡圈 RING SNAP
18 1 弹簧座 SPRING SEAT
19 1 弹簧 SPRING
20 1 活塞 PISTON
21 1 封油圈 OIL SEAL RING
22 GB1235-76 6.0×3.1 1 O型密封圈 O-RING
23 1 离合器壳体总成 CLUTCH HOUSE ASS’Y whatsapp 86-18630852087
24 GB308-89 5 1 钢球 STEEL BALL
25 1 阀座 VALVE SEAT
26 m=4.5,z=44,m=4.5,z =49 1 齿轮 GEAR
27 4 止动垫 STOP SPACER
28 GB5783-96 M10×25 8 六角螺栓 BOLT
29 B119-86 A8×22 2 圆柱销 PIN
