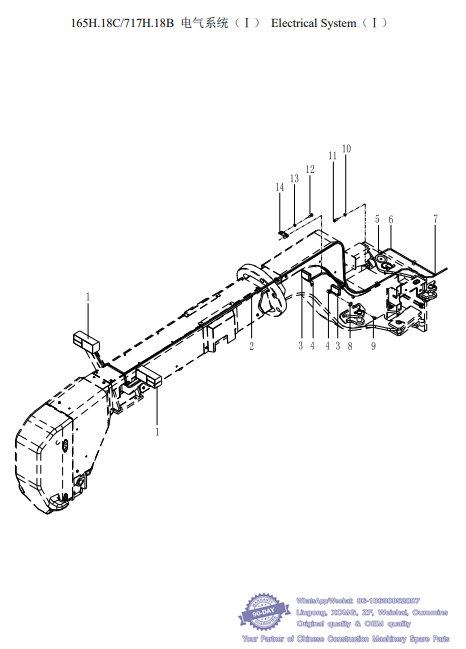

006 165H.18C/717H.18B 电气系统（Ⅰ） Electrical System（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-05-00043 1 前组合灯 32BC0074 Head combination lamp 2 00005-
2 Z-29C-180-00023 1 前车架线束 190C.18.2 Cable 1 00005- N
3 W-05-00009 1 工作灯 201 Working lamp 2 00005-
4 Z-29C-180-00009 2 工作灯支架 190C.18.3 Plank 2 00005-
5 W-06-00053 1 喇叭 DL229G Horn 1 00005-
6 Z-718-18A-00001 1 前面板线束 718.18A.1 Cable 1 00005- N
7 Z-718-18A-00002 1 操纵连接线束 718.18A.2 Cable 1 00005- N
8 B-G000930-00005 1 垫圈 14 Washer 2 00005-
9 B-G057830-00053 1 螺栓 M14×30ZnD Bolt 2 00005-
10 B-G000930-00017 1 垫圈 8 Washer 1 00005-
11 B-G057830-00135 1 螺栓 M8×12ZnD Bolt 1 00005-
12 B-G057830-00006 1 螺栓 M10×25ZnD Bolt 2 00005-
13 B-Q020490-00001 1 垫圈 10 Washer 2 00005-
14 B-Q020050-00009 1 线夹 C12×35 Cleat 2 00005-

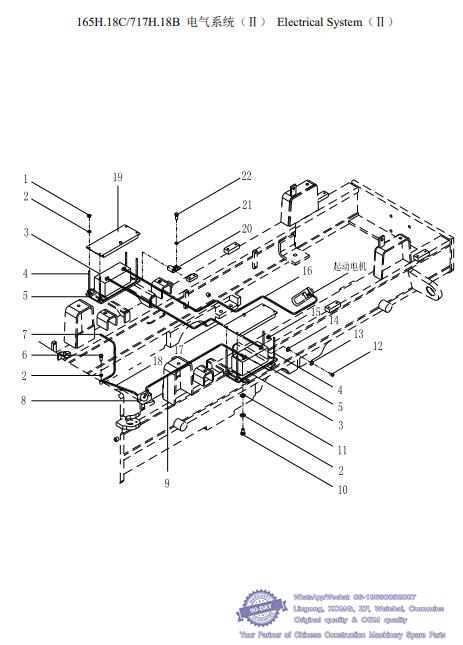

007 165H.18C/717H.18B 电气系统（Ⅱ） Electrical System（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G061700-00003 1 螺母 M10ZnD Nut 16 00005-
2 B-Q020490-00001 1 垫圈 10 Washer 18 00005-
3 W-06-00148 1 蓄电池 115E41R Battery 2 00005-
4 Z-29C-180-00005 1 U 型螺栓 190C.18-3 Bolt 4 00005-
5 Z-26H-18A-00001 1 电瓶下支架 165H.18A.2 Battery lower bracket 4 00005-
6 B-G057830-00001 1 螺栓 M10×16ZnD Bolt 2 00005-
7 Z-29C-180-00014 1 底板与后车架连接线190C.18.13 Cable 1 00005- N
8 W-11-00104 1 电源开关 KO1K18-A Battery switch 1 00005-
9 Z-29C-180-00013 1 电瓶接开关线 190C.18.6 Cable 1 00005- N
10 B-G057830-00006 1 螺栓 M10×25ZnD Bolt 8 00005-
11 B-G00097B-00002 1 垫圈 10ZnD Washer 8 00005-
12 B-G057830-00143 1 螺栓 M8×25ZnD Bolt 4 00005-
13 B-G000930-00017 1 垫圈 8 Washer 4 00005-
14 B-G00097B-00023 1 垫圈 8ZnD Washer 4 00005-
15 B-G061700-00036 1 螺母 M8ZnD Nut 4 00005-
16 Z-29C-180-00010 1 电瓶接马达线 190C.18.9 Cable 1 00005- N
17 Z-29C-180-00017 1 电瓶连接线 190C.18.7 Cable 1 00005- N
18 Z-722-180-00004 1 开关接地线 722.18.3 Cable 1 00005- N
19 Z-722-180-00008 1 电瓶上支架 722.18.6 Battery upper bracket 2 00005-
20 B-Q020050-00011 1 线夹 C18×37 Cleat 4 00005-
21 B-G000930-00003 1 垫圈 12 Washer 4 00005-
22 B-G057830-00025 1 螺栓 M12×16ZnD Bolt 4 00005-

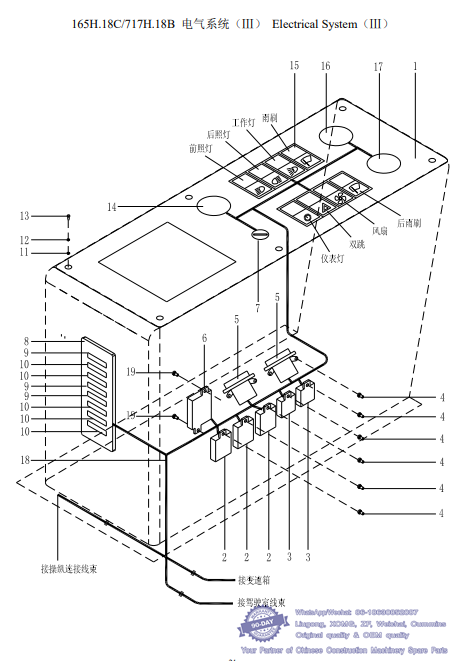

008 165H.18C/717H.18B 电气系统（Ⅲ） Electrical System（Ⅲ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-26H-18C-00002 1 操纵面板 165H.18C-1 Plate 1 00005-
2 W-06-00047 1 继电器 JD2914J Relay 3 00005-
3 W-06-00154 1 闪光器 SG224C Flasher 2 00005-
4 B-G008180-00017 1 螺钉 M5×12ZnD Bolt 9 00005-
5 W-06-00310 1 继电器 MZJ-100A/006 Relay 2 00005-
6 W-06-00268 1 保险丝盒 BX2022/50A Fuse box 1 00005-
7 W-11-00115 1 钥匙开关 JK412 Key switch 1 00005-
8 W-06-00304 1 保险丝盒 HG-4735-8 Fuse box 1 00005-
9 W-06-00308 1 保险片 C-30A Fuse 3 00005-
10 W-06-00307 1 保险片 C-20A Fuse 5 00005-
11 B-G00097B-00021 1 垫圈 6ZnD Washer 6 00005-
12 B-G000930-00015 1 垫圈 6 Washer 6 00005-
13 B-G008180-00027 1 螺钉 M6×12ZnD Bolt 6 00005-
14 W-06-00512 1 工作计时表 DJC-2PH Time keeping meter 1 00005-
15 W-11-00161 1 开关组件 JK931/PY165H Switch block 1 00005-
1 前照灯开关 Switch H. lamp 1 00005-
1 后照灯开关 Switch B. lamp 1 00005-
1 工作灯开关 Switch W. lamp 1 00005-
1 前雨刷开关 Switch F. wiper 1 00005-
1 仪表灯开关 Switch I. lamp 1 00005-
1 双跳开关 Switch alter 1 00005-
1 风扇开关 Switch fan 1 00005-
1 后雨刷开关 Switch B. wiper 1 00005-
16 W-06-00299 1 机油压力表 YY242 -2K Oil pressure meter 1 00005-
17 W-06-00296 1 油温表 YW242-2B Oil temperature meter 1 00005-
18 Z-26H-18C-00001 1 操纵面板线束 165H.18C.1 Cable 1 00005- N
19 B-G008180-00006 1 螺钉 M4×12ZnD Bolt 2 00005-

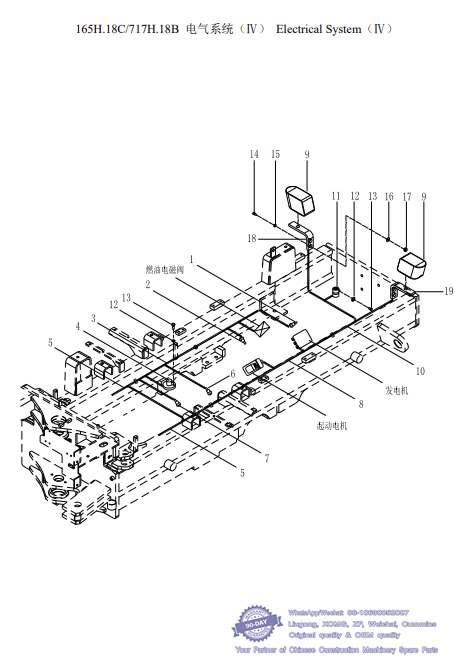

009 165H.18C/717H.18B 电气系统（Ⅳ） Electrical System（Ⅳ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-06-00355 1 温 度 传 感 器 WDG1371G（Cummins） Temperature sensor （Cummins） 1 00005-
W-06-00301 1 温 度 传 感 器 WDG1371（SC8D） Temperature sensor （SC8D） 1 00005-
2 W-06-00356 1 机油压力传感器 YG901E2 Oil pressure sensor 1 00005-
3 Z-718-18A-00005 1 柴油机线束 718.18A.5 Cable 1 00005- N
4 W-06-00804 1 油位传感器 T-750 Oil level sensor 1 00055-
□W-06-00431 1 □油位传感器 RG2266-M65 □Oil level sensor 1 00005-00054
5 Z-718-18A-00002 1 操纵连接线束 718.18A.2 Cable 1 00005- N
6 W-06-00430 1 档位压力传感器 YB915A Gear pressure sensor 1 00005-
7 W-06-00433 1 温度传感器 WDG1371D Temperature sensor 1 00005-
8 Z-718-18A-00003 1 后车架线束 718.18A.3 Cable 1 00005- N
9 W-05-00047 1 后组合灯 32BC0073 Rear combination lamp 2 00005-
10 Z-29H-180-00004 1 后组合灯蜂鸣器线束190H.18.3 Cable 1 00005- N
11 W-06-00163 1 蜂鸣器 GPS-86T20B-1M Flasher buzzer 1 00005-
12 B-G000930-00014 1 垫圈 5 Washer 8 00005-
13 B-G008180-00017 1 螺钉 M5×12ZnD Bolt 8 00005-
14 B-G057830-00006 1 螺栓 M10×25ZnD Bolt 4 00005-
15 B-Q020490-00001 1 垫圈 10 Washer 4 00005-
16 B-G00097B-00002 1 垫圈 10ZnD Washer 4 00005-
17 B-G061700-00003 1 螺母 M10ZnD Nut 4 00005-
18 Z-29H-180-00005 2 右后大灯支架 190H.18.2 Right lamp plank 1 00005-
19 Z-29H-180-00001 2 左后大灯支架 190H.18.1 Left lamp plank 1 00005-

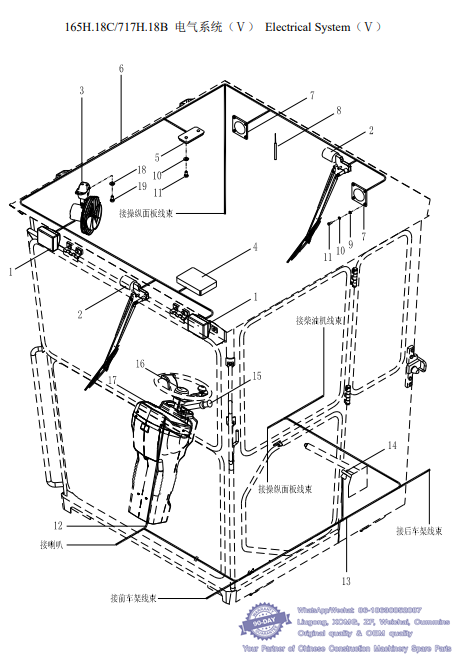

010 165H.18C/717H.18B 电气系统（Ⅴ） Electrical System（Ⅴ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 W-05-00009 1 工作灯 201 Working lamp 2 00005-
2 W-09-00042 1 雨刮器 ZD2330C/P Wiper 2 00005-
1 雨刮电机 105° Wiper electromotor 2 00005-
1 刮臂刮片 500mm450mm 单杆 Wiper doctor blade 2 00005-
3 W-09-00001 1 风扇 756720C Fan 1 00005-
4 W-06-00402 1 MP3 机 HC-788 Radio 1 00005-
5 W-05-00066 1 顶灯 0814112410 Dome light 1 00005-
6 Z-22C-180-00002 1 驾驶室线束 220C.18.1 Cable 1 00005- N
7 W-06-00403 1 喇叭 SL-700 Radio horn 2 00005-
8 W-06-00404 1 天线 3.6/M Radio antenna 1 00005-
9 B-G00097B-00017 1 垫圈 4ZnD Washer 8 00005-
10 B-G000930-00013 1 垫圈 4 Washer 10 00005-
11 B-G008180-00008 1 螺钉 M4×16ZnD Bolt 10 00005-
12 Z-718-18A-00001 1 前面板线束 718.18A.1 Cable 1 00005- N
13 Z-718-18A-00002 1 操纵连接线束 718.18A.2 Cable 1 00005- N
14 W-11-00010 1 开关 JK931 Switch 1 00005-
15 P-Z05-180-0010 1 转向灯开关 JK805 Turn light switch 1 00005-
16 1 喇叭按钮 Horn button 1 00005-
17 1 前面板 Front plate 1 00005-
W-06-00748 1 水温表|010901889 W temperature meter 1 00005-
W-06-00746 1 燃油表|010901908 Oil level meter 1 00005-
W-05-00029 1 指示灯 AD17KA-22/24Y Indicator 2 00005-
W-05-00048 1 指示灯 AD17KA-22/24R Indicator 6 00005-
18 B-G000930-00015 1 垫圈 6 Washer 4 00005-
19 B-G008180-00029 1 螺钉 M6×20ZnD Bolt 4 00005-
