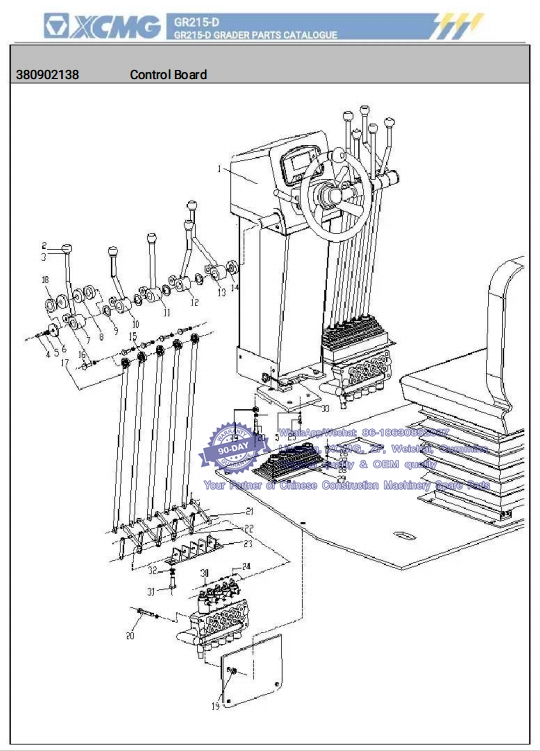

006 380902138 Control Board-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380602206 CONTROL BOARD 1
2 801504198 M12×40 HANDLE GRIP 10 whatsapp:86-18630852087
3 805200069 M12 N UT 10
4 805000033 M8×16 BLOT 2
5 805300010 8 WASHER 32
6 380300733 PLATE 2
7 380901009 CONTROL LEVER 2 whatsapp:86-18630852087
8 800553758 SLEEVE 10
9 380300734 SPACER 8
10 380901004 CONTROL LEVER 2
11 380901006 CONTROL LEVER 2
12 380901007 CONTROL LEVER 2
13 380901008 CONTROL LEVER 2
14 380300730 WASHER 2
15 800515282 JOINT BEARING 10
16 805000727 SI10EM10 M10×25 BOLT 10
17 380900871 LINK ROD 10 whatsapp:86-18630852087
18 380901001 SLEEVE 20
19 805200048 M 10 N UT 22
20 805000029 M10×40 BOLT 12
21 380901002 LINK ROD 10
22 380900338 PLATE 10
23 380901003 SEAT 2
24 805604606 1.6×16 PIN 40
25 805000727 M10×25 BOLT 4
26 805000020 M8×30 SCREW 8 whatsapp:86-18630852087
27 805300069 8 WASHER 8
28 380901087 PLATE 4
29 380901010 RUBBER COVER 2 whatsapp:86-18630852087
30 805604511 PIN SHAFT 10
31 805000068 M10×16 BOLT 4
32 805300017 10 WASHER 6
33 380300735 PLATE 1

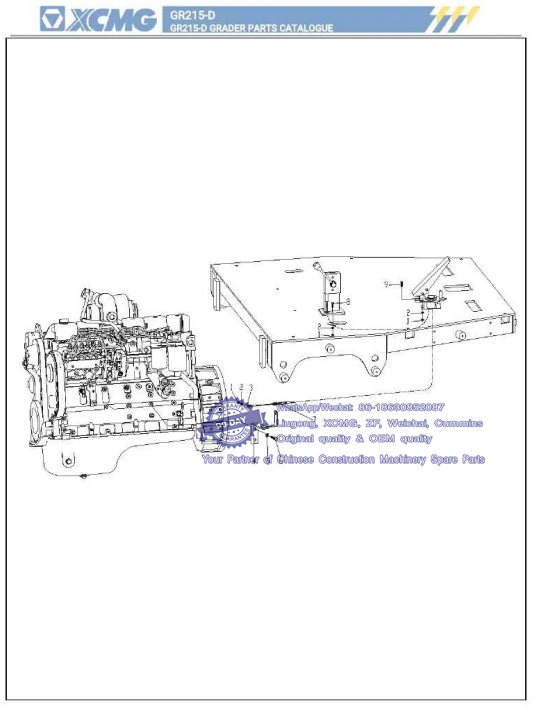

007 380601401 Engine Control-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805200053 M6 N UT 6
2 805300030 6 WASHER 6 whatsapp:86-18630852087
3 800515287 JOINT BEARING 1
4 805000715 M 12×25 BOLT 2
5 805300018 12 WASHER 2
6 380500438 PLATE 1 GR215D02 GR215D00
6 380600222 PLATE 1 GR215D05 whatsapp:86-18630852087
7 805000126 M6×30 BOLT 2
8 800307655 COUPLING 1
9 805000232 M6×35 BOLT 3

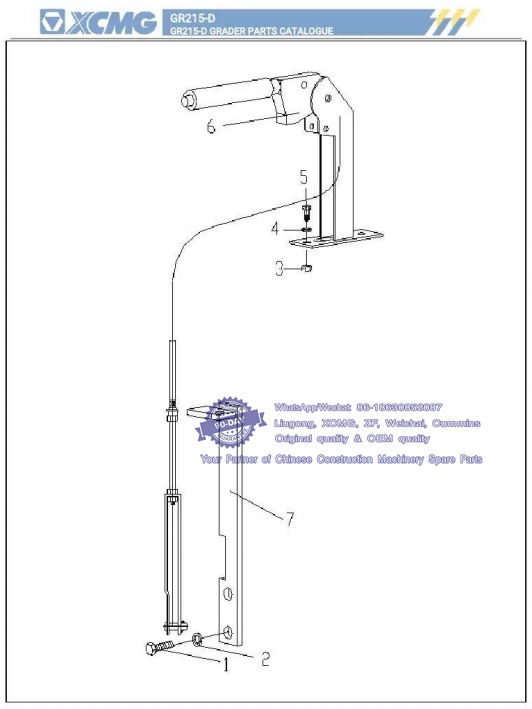

008 380902545 Hand Brake Control-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805000144 M 20×45 BOLT 2
2 805300023 20 WASHER 2 whatsapp:86-18630852087
3 805200048 M10 N UT 2
4 805300014 10 WASHER 2 whatsapp:86-18630852087
5 805000043 M 10×30 BLOT 2
6 800354991 XY114DK-1200 HAND BRAKE CONTROLLER 1 GR215D02
7 380900867 PLATE 1

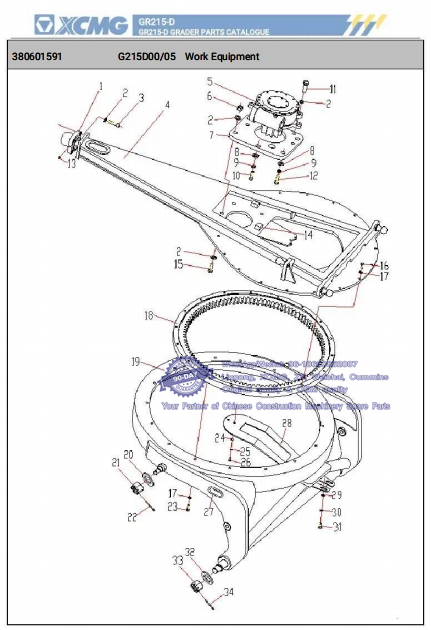

009 380601591 G215D00/05 Work Equipment-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380601513 JOINT BASE 1
2 805338233 24 WASHER 4
3 805000560 M 24×70 BOLT 4 whatsapp:86-18630852087
380601506 TRACTION FRAME 1 GR215DII
4 380905594 1 GR215D/DV
5 380901141 TURBINE BOX 1
6 805203157 M24 N UT 3
7 380901143 PLATE 1
8 381600464 WASHER 2
9 805300034 24 WASHER 2
10 805005983 M24×80 BOLT 1 whatsapp:86-18630852087
11 805139836 M24×75 SCREW 4
12 805010095 M24×55 BOLT 1
13 803103664 M10×1 O I L C UP 9
14 380800143 Fixed block 6 whatsapp:86-18630852087
15 805003891 M24×90 BOLT 3
16 805000612 M16×45 BOLT 28
17 805338246 16 WASHER 52
18 380905155 SLEWING RING 1
19 380700438 ROTARY RING 1
20 381600384 Shim 2
21 805203823 Nut 2
22 805600222 5×50 Pin 2
23 805000580 M16×55 BOLT 24
24 805000043 M10×30 BLOT 2
25 805300017 10 WASHER 2
26 805300014 10 WASHER 2
27 381600385 Rubber shim 2
28 803270612 Bracket 1 whatsapp:86-18630852087
29 805000715 12 WASHER 2
30 805300020 12 WASHER 2
31 805000715 M12×25 BLOT 2
32 381600383 Shim 2
33 380900914 Nut 2
34 805604632 8×90 Pin 2

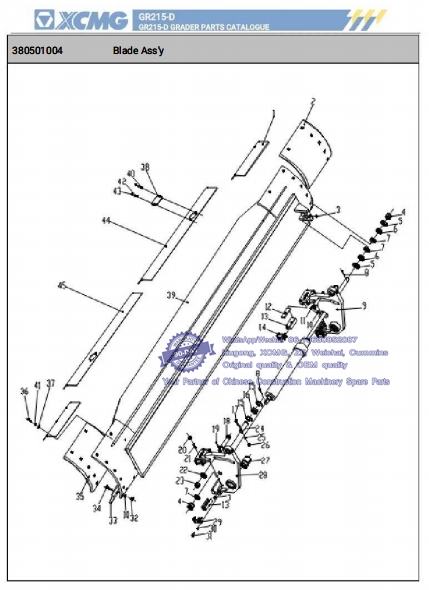

010 380501004 Blade Ass'y-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty N O.
380905707 GR215DII
1 GUARD PLATE 2 GR215D/D V
381601278
380905143 GR215DII
2 RIGHT SIDE BLADE 1 GR215D/D V
381601256
3 801100336 M10×1 O I L C UP 9
4 805238876 M30 N UT 2
5 805338739 30 WASHER 2 whatsapp:86-18630852087
6 805338735 30 WASHER 2
7 805338390 30 WASHER 2
8 805600061 Φ6.3×60 PIN 2
9 381600120 ANGULAR POSITION DEVICE(RIGHT) 1
10 805338263 16 WASHER 41
11 805004815 M16×60 BOLT 1 whatsapp:86-18630852087
12 381600374 PLATE 2
13 381601244 COPPER GROOVE 4
14 381601221 PLATE 6
15 805401237 55 RETAINER 4
16 800515284 GE35ES JO OINT BEARING 2
17 805046621 M10×70 BOLT 2
18 381600373 LOCK LEVER 2
19 805600222 Φ5×50 PIN 2
20 805238777 M16 N UT 4 whatsapp:86-18630852087
21 805140967 M16×40 SCREW 4
22 381600375 WASHER 1
23 805238875 M24×2 NUT 2
24 381600105 PIN SHAFT 2
25 805300014 10 WASHER 2
26 805203197 M10 N UT 2
27 381601188 COPPER SHEATHING 2
28 381600101 ANGULAR POSITION DEVICE(LEFT) 1
29 381601222 Ⅱ GUARD PLATE 2
30 805338261 8 WASHER 32
31 805006287 M12×40 BOLT 32 whatsapp:86-18630852087
32 380903801 M16 NUT 40
33 380900902 BLADE 2 GR215DII
381600469 GR215D/D V
34 805048195 M16×55 BOLT 40
380905130 GR215DII
35 LEFT SIDE BLADE 2
381601255 GR215D/D V
36 805046469 M12×25 BOLT 12
37 805338280 12 WASHER 12
38 381300848 GUARD PLATE 2
39 380905140 BLADE BODY 1 GR215DII GR215D/D V
381601282
40 805338276 WASHER 4
41 805338261 WASHER 12
42 805338259 WASHER 12
43 805046503 M12×25 BOLT 4 whatsapp:86-18630852087
44 381601280 GUARD PLATE 1
45 381601277 GUARD PLATE 1
