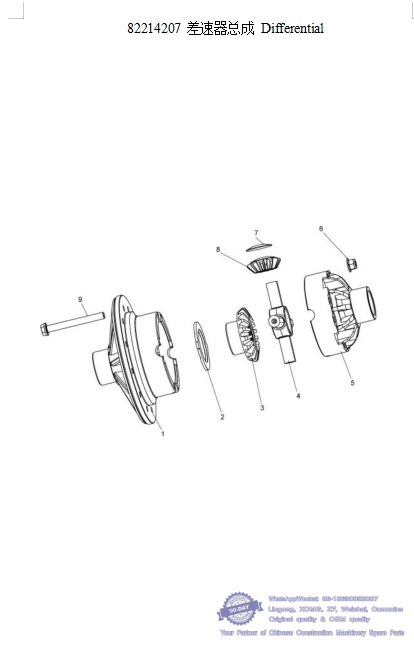

006 82214207 差速器总成 Differential-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 82190102 差速器壳体 Differential 1
2 75201604 半轴齿轮垫 Thrust washer 2
3 75201288 半轴齿轮 Side gear 2
4 75200088 十字轴 Spider 1
5 82190103 差速器壳体 Differential 1
6 51040002 螺母 M12×1.25 Nut 8
7 75201605 行星齿轮垫片 Pinion washer 4
8 75201289 行星锥齿轮 Thrust gear 4
9 75501979 凸缘螺栓 Bolt 8

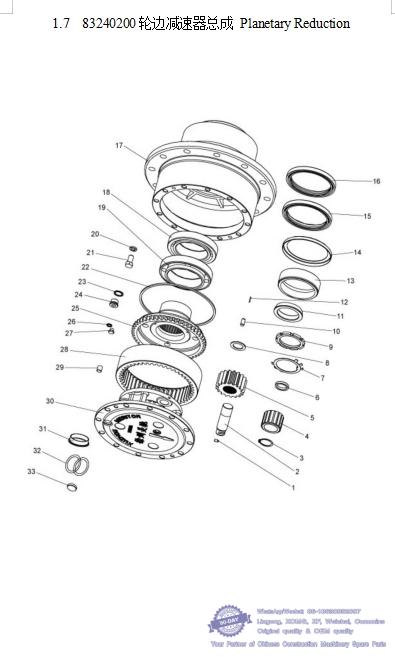

007 1.7 83240200 轮边减速器总成 Planetary Reduction-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 50160003 螺钉 M8×15 Screw 3
2 83240205 行星轮轴 Planet pin 3
3 52100008 挡圈 Ring 1
4 83240203 太阳轮 Sun gear 1
5 83240204 行星轮 Planet gear 3
6 83021511 隔套 Sleeve 3
7 52060005 垫圈 75 Washer 1
8 83240211 行星轮垫 Washer 6
9 71270231 螺母 M75×2 Nut 2
10 51270006 销 B12×24 Pin 2
11 77000081 锥套 Sleeve 1
12 54400006 滚针 6×21.8 Roll 126
13 83021509 油封座 Oil seal seat 1
14 83021510 挡油板 Ring 1
15 53100013 油封 B140×170×15 Oil seal 1
16 53100005 油封 FB140×170×15 Oil seal 1
17 83240202 轮毂 Hub 1
18 54100006 轴承 2007124E Bearing
19 54100005 轴承 2007122E Bearing 1
20 50012035 螺栓 M16×1.5×30 Bolt 12
21 52020006 垫圈 16 Washer 12
22 83240210 卡环 Lock Ring 1
23 53200005 组合密封垫 24 Compound seal 1
24 75500197 螺塞 M24×1.5 Plug 1
25 83666205 齿圈支承 Ring hub 1
26 53200002 组合密封垫 12 Compound seal 1
27 75500842 螺塞 M12×1.25×9 Plug 1
28 83240208 齿圈 Gear ring 1
29 77000044 调整支柱 Adjusting Pole 1 组
30 83240201 行星轮架 Wheel bracket 1
31 77000021 隔套 Spacer 1
32 79500132~134 调整垫片 Adjust washer 1 组
33 73520042 限位块 Block 1

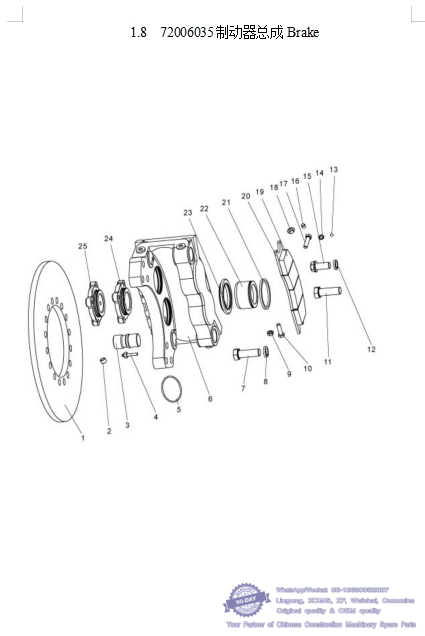

008 1.8 72006035 制动器总成 Brake-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 72006561 制动盘 Brake disc 1
2 55400001 放气嘴保护罩 Protect 2
3 75700437 销轴 Pin shaft 4
4 75700442 放气嘴 Nozzle 2
5 53000010 O 形密封圈 75×3.1 O-ring 2
6 75700436 夹钳体 Clamp 1
7 75702139 螺栓 M20×60 Bolt 2
8 52020008 垫圈 20 Washer 6
9 51014003 螺母 M10 Nut 4
10 75750462 螺栓 M10×35 Bolt 4
11 50009039 螺栓 M20×55 Bolt 4
12 52020007 垫圈 18 Washer 16
13 54800005 钢球 Steel ball 2
14 52020003 垫圈 10 Washer 8
15 75502011 螺栓 M18×40 Bolt 16
16 79900278 圆柱销 Column pin 4
17 50009015 螺栓 M10×35 Bolt 8
18 75700459 孔塞 Plug 1
19 75700463 摩擦片 Friction slice 2
20 75700435 摩擦垫块底板 Soleplate 2
21 75700439 矩形密封圈 Seal 4
22 75700440 活塞 Piston 4
23 75700438 防尘圈 Dustproof ring 4
24 75700458 进油分泵盖 Cover 1
25 75700443 封油分泵盖 Cover 1

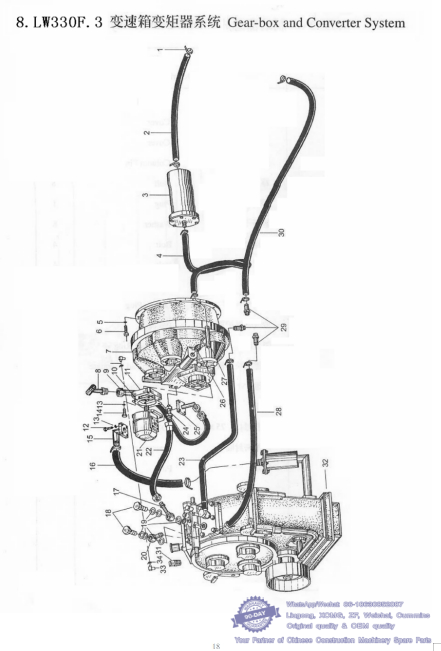

009 8. LW330F.3 变速箱变矩器总成 Gearbox and torque converter-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 JB3616.1-1984 喉箍 31-36 Hoop 10
2 Z3.3-1 软管φ 19 Hose 1
3 Z3.3.6 滤清器 Oil Filler 1
4 Z3.3-2 软管φ 19 Hose 1
5 GB93-87 垫圈 12 Washer 18
6 GB5783-86 螺栓 M12×30 Bolt 8
7 YJ315X 液力变矩器 Torque Converter 1
8 LW330F.3.1 直角接头 Joint 1
9 LW330F.3.7A 胶管 Hose 1
10 Z3.3-15 纸垫 Paper Pad 1
11 Z3.3-11 联接盘 Joint disc 1
12 GB5782-86 螺栓 M10×35 Bolt 8
13 GB93-87 垫圈 10 Washer 14
14 GB5782-86 螺栓 M10×40 Bolt 2
15 LW330F.3.6 吸油法兰盘 Oil Inlet Flange 1
16 Z3.3-4 软管φ32 Hose 1
17 LW330F.3.4 球铰接头体 Ball Articulating Joint 1
18 Z3.3-10 铰接螺栓 Articulating Bolt 3
19 JB982-77 垫圈 22 Washer 9
20 Z3.3.11 接头体 Joint 2
21 CB32 变速泵 Shift Pump 1
22 LW330F.3.5 胶管 Hose 1
23 Z3.3-6 软管φ32 Hose 1
24 LW330F.3.2 直角接头 Right Angle Joint 1
25 LW330F.3.3A 出油法兰盘 Oil Outlet Flange 1
26 Z3.3-7A 接头体 Joint 1
27 Z3.3.8 直角接头体 Joint 1
28 Z3.3-8 软管φ 19 Hose 1
29 Z3.3-19 软管接头体 Joint 3
30 Z3.3-5 软管φ 19 Hose 1
31 Z5G.1.3-5 螺堵 Screw Plug 1
32 BS428 变速箱 Gearbox 1
33 Z3.3.16-1 接头 Joint 2
34 JB3616.1-1984 喉箍 40-50 Hoop 4
35 Z3.3.16-2 软管φ32 Hose 1

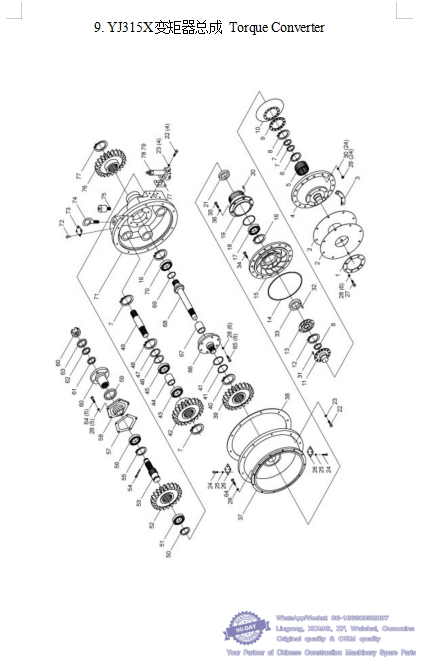

010 9. YJ315X 变矩器总成 Torque Converter-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 YJ315Y-00018 圆垫板 Round Plate 1
2 YJ315Y-00002 弹性板 Elastic Plate 2
3 YJ315Y-10001 垫片 Washer 4
4 YJ315X-00002 罩轮 Cover Wheel 1
5 GB289-64 滚针轴承 4074106 Bearing 1
6 04065-05520 挡圈 55 Ring 1
7 04064-03015 挡圈 30 Ring 5
8 04064-03818 挡圈 38 Ring 2
9 ZL30D-11-29 垫板 Washer 1
10 ZL30D-11-37 涡轮 Turbine 1
11 ZL30D-11-28 涡轮座 Seat 1
12 04064-06020 挡圈 60 Ring 1
13 ZL30D-11-27 导轮 Idle Pulley 1
14 GB/3452.1-92 O 型圈φ338X3.55 O-ring 1
15 YJ315X-00003 泵轮 Pump Wheel 1
16 GB893.1-86 孔用挡圈 110 Ring 2
17 GB276-89 轴承 212 Bearing 1
18 GB1235-76 O 型圈φ130X3.1 O-ring 1
19 ZL30D-11-21 泵轮座 Pump Wheel Seat 1
20 ZL30D-11-22 定位销 Position Pin 4
21 ZL30D-11-54 骨架油封 Frame Oil Seal 1
22 01010-51030 螺栓 M10X30 Bolt 16
23 01602-21030 垫圈 10 Washer 16
24 01023-30610 螺栓 M6X10 Bolt 12
25 01602-20619 垫圈 6 Washer 12
26 YJ315X-00004 盖 Cover 2
27 01010-51225 螺栓 M12X25 Bolt 8
28 01602-21236 垫圈 12 Washer 17
29 01508-10806 螺母 M8 Nut 24
30 01602-20825 垫圈 8 Washer 24
31 04400-00832 铆钉 8X30 Rivet 1
32 04025-00620 销 6X20 Pin 1
33 ZL30D-11-24 隔环 Ring 1
34 01010-50835 螺栓 M8X35 Bolt 24
35 01010-50820 螺栓 M8X22 Bolt 8
36 GB859-87 轻型弹簧垫圈 8 Spring Washer 8
37 YJ315X-00001 飞轮壳中节 Housing Body 1
38 ZL30D-11-38 垫片 Washer 1
39 ZL30D-11-20 驱动油泵主动齿轮 Drive Gear 1
40 04064-01030 挡圈 100 Ring 1
41 ZL30D-11-19 密封环 80 Seal Ring 2
42 ZL30D-11-39 驱动油泵被动齿轮 Driven Gear 3
43 GB276-89 轴承 206 Bearing 3
44 ZL30D-11-40 套 Sleeve 3
45 GB277-64 轴承 50206 Bearing 3
46 ZL30D-11-04 止动环 Retaining Ring 3
47 ZL30D-11-03 垫片 Washer 3
48 04065-06825 挡圈 68 Ring 3
49 ZL30D-11-02 驱动油泵轴 Shaft 3
51 04064-03515 挡圈 35 Ring 1
52 GB276-89 轴承 307 Bearing 1
53 ZL30D-11-18 被动齿轮 Driven Gear 1
54 ZL30D-11-15 输出轴 Output Shaft 1
55 GB91-86 开口销 5X45 Pin 1
56 04065-09030 挡圈 90 Ring 1
57 GB276-89 轴承 308 Bearing 1
58 ZL30D-11-07 密封垫 Seal Washer 1
59 ZL30D-11-11 油封法兰 Oil Seal Flange 1
60 07012-20055 油封 55X78X12 Oil Seal 2
61 ZL30D-11-12 输出法兰 Output flange 1
62 ZL30D-11-13 垫圈 Washer 1
63 ZL30D-11-17 密封垫 Seal Washer 1
64 ZL30D-11-16 垫圈 Washer 1
65 01010-51230 螺栓 M12X30 Bolt 11
66 ZL30D-11-05 导轮座 Idler Pulley Seat 1
67 ZL30D-11-10 套 Sleeve 1
68 ZL30D-11-09 主动轴 Shaft 1
69 ZL30D-11-08 密封环 60 Seal Ring 1
70 GB276-89 轴承 310 Bearing 1
71 ZL30D-11-01 变矩器壳体 Torque Converter Housing 1
72 04418-03060 铆钉 3X6 Rivet 4
73 09607-05080 标牌 Decal 1
74 GB/T825-88 吊环螺钉 M12 Screw 1
75 YJ315S-20000 呼吸器 V 1
76 ZL30D-11-06 主动齿轮 Gear 1
77 GB/T894-86 挡圈 48 Ring 1
84 YJ315X-00009 密封垫 Seal Ring 1
85 YJ320-01000Z 减压阀 Pressure Reduction Valve 1
86 ZL30D-11-47 螺塞 Nut 1
87 YJ315X-00008 螺栓 Bolt 4
88 ZL30D-11-47 六角槽形螺母 Nut 1
