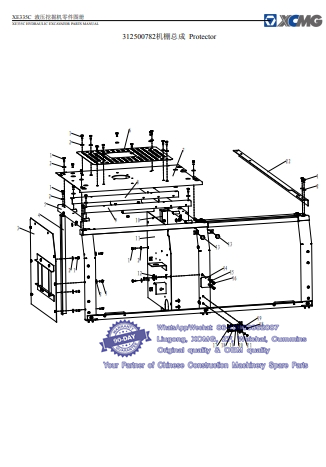

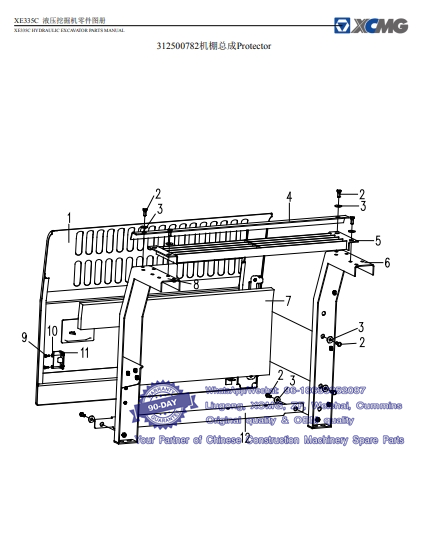

009 312500782机棚总成 Protector -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805011330 螺栓 M10×25 Bolt 17
2 805338268 垫圈 10 Washer 7
3 312500784 左前封板 Protector 1
4 312500541 立柱 Beam 1
5 312500072 前横梁 Beam 1
7 312500664 左盖板 protector 1
8 312500071 左纵梁Ⅱ Beam 1
9 312500074 左纵梁Ⅳ Beam 1
10 312500060 支架 Supporting 1
11 312500788 左中封板 Protector 1
12 312600072 护套Ⅰ Rubber 1
13 312500089 防碰球 Collision Protection 2
14 312500092 锁挡 Bolt 1
15 805338279 垫圈 10 Stopper 2
16 805011330 螺栓 M10×25 Washer 2
17 819908620 导向块 Supporting 1
18 805000322 螺栓 M6×16 Washer 2
19 805300029 垫圈 6 Bound 2
20 819908621 导向座 Bolt 1
22 312500075 后横梁 Beam 1

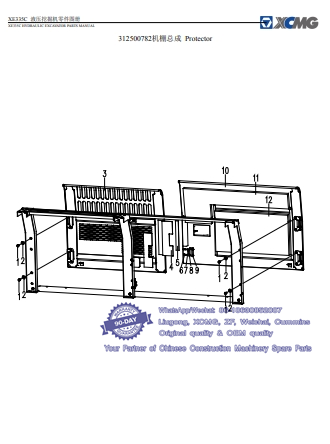

010 312500782机棚总成 Protectorr -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805011330 螺栓 M10×25 Bolt 6
2 805338268 垫片 10 Washer 6
3 312500777 左后侧门总成 Door 1
4 312500509 挡板 Baffle 1
5 312500054 减震条 Damping 1
6 805046481 螺栓 M6×16 Bolt 2
7 805338275 垫片 6 Washer 2
8 819908620 导向块 Bound 1
9 819908621 导向座 Supporting 1
10 312500047 左前侧门 Door 1
11 312500048 吸音海绵 Sponge 1
12 312500049 吸音海绵 Sponge 1

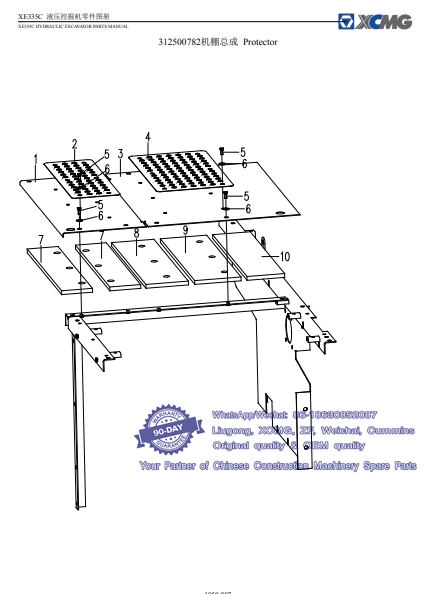

011 312500782机棚总成 Protector -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312500231 中前盖板 Protector 1
2 312500087 防滑板Ⅰ Protector 1
3 312500232 中后盖板 Protector 1
4 312500088 防滑板Ⅱ Protector 1
5 805011330 螺栓 M10×25 Bolt 4
6 805338268 垫圈 10 Washer 4
7 312500568 吸音海绵 Sponge 1
8 312500572 吸音海绵 Sponge 1
9 312500573 吸音海绵 Sponge 1
10 312500574 吸音海绵 Sponge 1

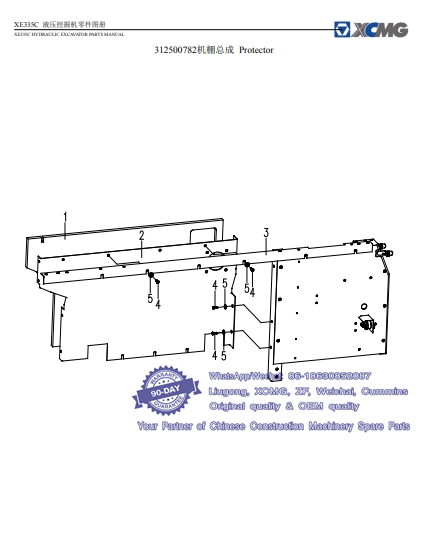

012 312500782机棚总成 Protector -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312500061 吸音海绵 Sponge 1
2 312500063 中封板 Protector 1
3 312500767 中横梁 Beam 1
4 805011330 螺栓 M10×25 Bolt 4
5 805338268 垫圈 10 Washer 4
013 312500782机棚总成 Protector -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312500774 右侧门总成 Door 1
2 805011330 螺栓 M10×25 Bolt 4
3 805338268 垫圈 10 Washer 4
4 312500065 加强板 Protector 1
5 312500230 右封板 Protector 1
6 312500079 右后框架 Frame 1
7 312500052 吸音海绵 Sponge 1
8 312500673 右前框架 Frame 1
9 805046481 螺栓 M6×16 Bolt 2
10 805338275 垫圈 6 Washer 2
11 312500091 安装板 Board 1
12 312500084 加强板 Board 1

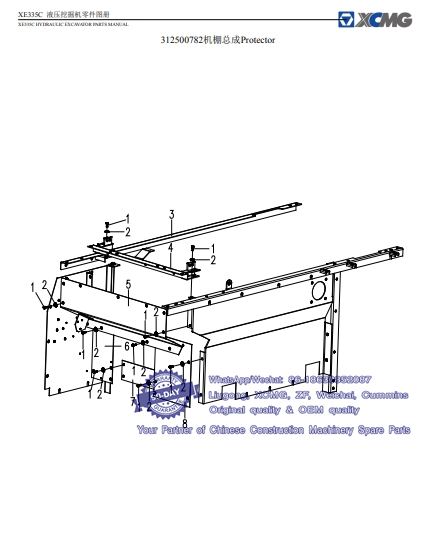

014 312500782机棚总成 Protector -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805011330 螺栓 M10×25 Bolt 9
2 805338268 垫圈 10 Washer 9
3 312500075 后横梁 Beam 1
4 312500768 右纵梁 Beam 1
5 312500975 右上封板 Protector 1
6 312500977 右下封板 Protector 1

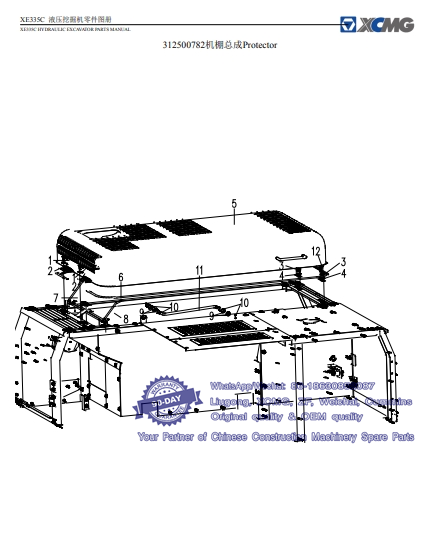

015 312500782 机棚总成 Protector -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805011330 螺栓 M10×25 Bolt 4
2 805338268 垫圈 10 Washer 4
3 805046509 螺栓 M8×25 Bolt 4
4 805300069 垫圈 8 Washer 4
5 312500763 发动机机罩总成 Protector 1
6 801905727 机罩胶条 Glue 1
7 312500765 右助力扭矩杆 Twisting shaft 1
8 312500766 左助力扭矩杆 Twisting shaft 1
9 805300112 垫圈 20 Washer 3
10 805600215 开口销 2.5×28 Pin 3
11 312500588 支撑杆 Shaft 1
12 801503870 机罩锁 Lock 2

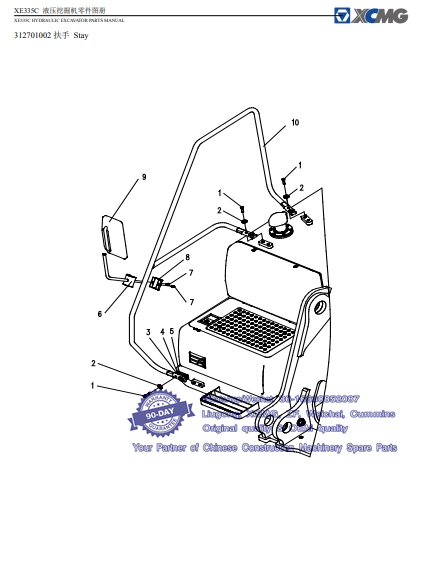

016 312701002扶手 Stay -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805046416 螺栓 M10×30 Bolt 6
2 805338279 垫圈 10 Washer 6
3 312600261 调整垫片 Adjust washer 1
4 312600262 调整垫片 Adjust washer 1
5 312600263 调整垫片 Adjust washer 1
6 312600260 后视镜支架 Bracket 1
7 805139914 螺钉 M8×16 Screw 2
8 312600346 连接块 Clamp 1
9 801905474 外后视镜 Mirror 1
10 312601893 扶手组件 Stay 1

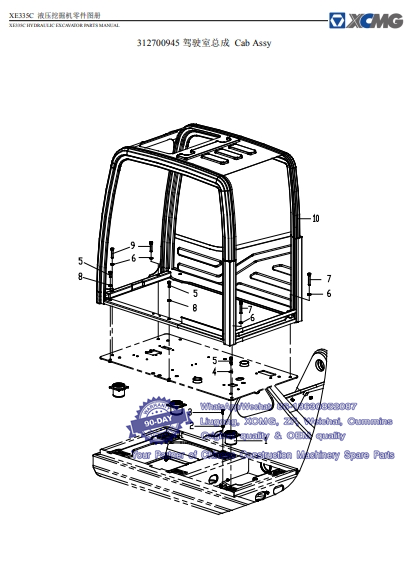

017 312700945驾驶室总成 Cab Assy -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 801968377 减震器 Buffer Case 6
2 805338279 垫圈 10 Washer 24
3 805046416 螺栓 M10×30 Bolt 24
4 329900300 加厚大垫圈 Washer 6
5 805006332 螺栓 M16×40 Bolt 8
6 329900304 加厚平垫圈 Washer 4
7 805046667 螺栓 M16×100 Bolt 2
8 329900304 加厚平垫圈 Washer 2
9 805046582 螺栓 M16×80 Bolt 2
10 802137998 驾驶室 Cab 1

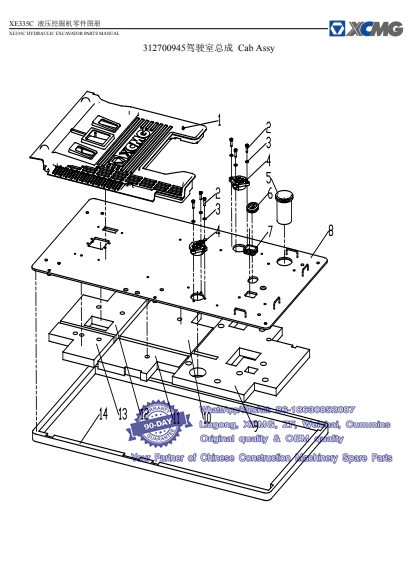

018 312700945驾驶室总成 Cab Assy -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 801906314 橡胶垫板 Rubber Mat 1
2 805046416 螺栓 M10×30 Bolt 6
3 805338279 垫圈 10 Washer 6
4 312602008 护套 Rubber Guard 2
5 312602011 护套 Rubber Guard 1
6 310600083 护套 Rubber Guard 1
7 310600084 护套 Rubber Guard 1
8 312601929 底板 Floor 1
9 312601933 海绵 Seal 1
10 312601927 海绵 Seal 1
11 312601934 海绵 Seal 1
12 312601928 海绵 Seal 1
13 312601925 海绵 Seal 1
14 310601451 海绵 Seal 1
