01 整机装配图DESENHO DE CONJUNTO FINAL

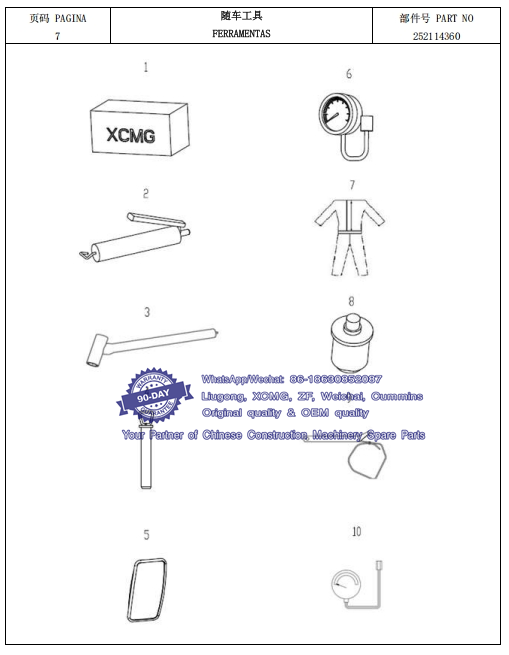

001 随车工具 FERRAMENTAS
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 801541605 随机工具箱 KIT DE FERRAMENTAS 1
2 801505255 黄油枪 PISTOLA GRAIXEIRA 1 Whatsapp: 86-18630852087
3 801540407 轮胎气压表 MANOMETRO DO PNEU 1
4 252911498 牵引销 PINO 1
5 802149639 后视镜 ESPELHO 2
6 803542893 测压表 MANOMETRO 1
7 840902090 工作服 UNIFORME DE TRABALHO 1
8 803502474 发动机油压传感器 SENSOR 1 Whatsapp: 86-18630852087
9 801505243 滤清器扳手 CHAVE DE FILTRO 1
10 252802250 变速箱测压装置 MANOMETRO DA TRANSMISSÃO 1

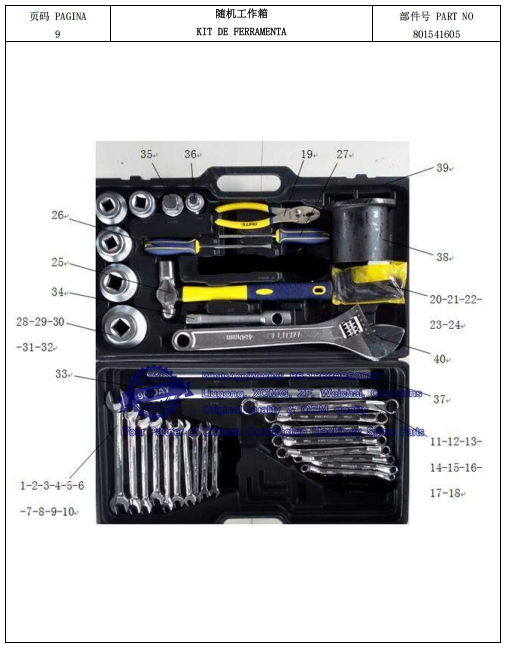

02 随机工作箱 KIT DE FERRAMENTA
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 801505251 双头开口扳手 5.5-7 CHAVE DE BOCA 1 GB/T4388-2008
2 801505261 双头开口扳手 6-7 CHAVE DE BOCA 1 GB/T4388-2008
3 801505262 双头开口扳手 8-10 CHAVE DE BOCA 1 GB/T4388-2008
4 801505263 双头开口扳手 9-11 CHAVE DE BOCA 1 GB/T4388-2008
5 801505264 双头开口扳手 10-12 CHAVE DE BOCA 1 GB/T4388-2008
6 801505265 双头开口扳手 13-15 CHAVE DE BOCA 1 GB/T4388-2008
7 801505267 双头开口扳手 14-17 CHAVE DE BOCA 1 GB/T4388-2008 Whatsapp: 86-18630852087
8 801505268 双头开口扳手 16-18 CHAVE DE BOCA 1 GB/T4388-2008
9 801541475 双头开口扳手 19-21 CHAVE DE BOCA 1 GB/T4388-2008
10 801505271 双头开口扳手 22-24 CHAVE DE BOCA 1 GB/T4388-2008
11 801505272 双头梅花扳手 5.5-7 DOUBLE RING SPANNER 1 GB/T4388-2008
12 801505273 双头梅花扳手 8-10 DOUBLE RING SPANNER 1 GB/T4388-2008
13 801505274 双头梅花扳手 9-11 DOUBLE RING SPANNER 1 GB/T4388-2008
14 801505276 双头梅花扳手 12-14 DOUBLE RING SPANNER 1 GB/T4388-2008
15 801541476 双头梅花扳手 13-15 DOUBLE RING SPANNER 1 GB/T4388-2008
16 801505279 双头梅花扳手 16-18 DOUBLE RING SPANNER 1 GB/T4388-2008
17 801505280 双头梅花扳手 17-19 DOUBLE RING SPANNER 1 GB/T4388-2008
18 801505282 双头梅花扳手 22-24 DOUBLE RING SPANNER 1 GB/T4388-2008
19 801501886 鲤鱼钳 200mm SLIP JOINT PLIERS 1 QB/T2442.4-2007
20 840500297 内六角扳手 5mm ALLEN WRENCH 1 GB/T5356-2008
21 801505252 内六角扳手 6mm ALLEN WRENCH 1 GB/T5356-2008
22 801502738 内六角扳手 8mm ALLEN WRENCH 1 GB/T5356-2008
23 801505287 内六角扳手 10mm ALLEN WRENCH 1 GB/T5356-2008 Whatsapp: 86-18630852087
24 801505288 内六角扳手 12mm ALLEN WRENCH 1 GB/T5356-2008
25 801501882 木柄圆手锤 0.68KgWOODEN HANDLE ROUND HAND HAMMER 1 QB/T1290.2-1991
26 801501880 一字螺丝刀 150×6 A SCREWDRIVER 1 QB/T2564.4-2002
27 801505257 十字螺丝刀(塑柄)125×6 PHILLIPS SCREWDRIVER 1 QB/T2564.5-2002
28 801505258 重型套筒扳手 S36 NUT SPANNER 1 GB/T3390-2004
29 801505283 重型套筒扳手 S46 NUT SPANNER 1 GB/T3390-2004
30 801505284 重型套筒扳手 S50 NUT SPANNER 1 GB/T3390-2004
31 801505285 重型套筒扳手 S55 NUT SPANNER 1 GB/T3390-2004
32 801505286 重型套筒扳手 S65 NUT SPANNER 1 GB/T3390-2004
33 801505259 加力杆 500mm TORQUE ROD 1 GB/T3390-2004
34 801505260 接杆 200mm JAW 1 GB/T3390-2004
35 801505253 大滑行头 LARGE SLIDING HEAD 1 GB/T3390-2004
36 801505254 小滑行头 SMALL SLIDING HEAD 1 GB/T3390-2004
37 801505249 撬棍 450mm CROWBAR 1 Whatsapp: 86-18630852087
38 250301682 套筒扳手 NUT SPANNER 1
39 801505250 橡胶工具箱 RUBBER KIT DE FERRAMENTA 1
40 840506010 活络扳手 375 ADJUSTABLE SPANNER 1 GB/T4440-2008

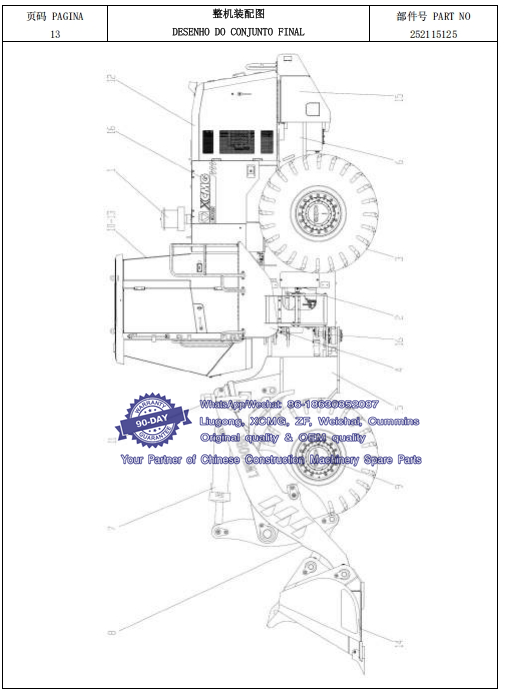

03 整机装配图 DESENHO DO CONJUNTO FINAL
件号 部件号 零件名称 数量 备注
ITEM PART NO. DESCRIÇÃO Q'TY OBSERVAÇÃO
1 252117661 发动机系统 ENGINE SYSTEM 1
2 252117666 变速箱系统 TRANSMISSION SYSTEM 1
3 252117646 驱动桥系统 AXLE SYSTEM 1
4 252117676 台架 CHASSIS ASS’Y 1 Whatsapp: 86-18630852087
5 252117668 前车架 FRONT CHASIS 1
6 252117669 后车架 REAR CHASIS 1
7 252117672 液压系统 HYDRAULIC SYSTEM 1
8 252912274 工作连杆系统 WORKING DEVICE 1
9 252117673 制动系统 BRAKE SYSTEM 1
10 252116203 驾驶室 CAB 1
11 252117663 电气系统 ELECTRICAL SYSTEM 1 Whatsapp: 86-18630852087
12 252116388 机罩系统 ENGINE HOOD 1
13 252117671 空调系统 AIR-CONDITIONER SYSTEM 1
14 252111890 岩石铲斗(3.0) BUCKET 标配 STANDARD
252117315 轻物料铲斗(4.5) BUCKET 1 选配 OPTIONAL
15 252114360 随机工具 ATTACHED TOOLS 1
16 252117342 集中润滑系统 CENTRALIZATION LUBRICATION SYSTEM 1
