Changlin Wheel Loader 957 Parts Catalog

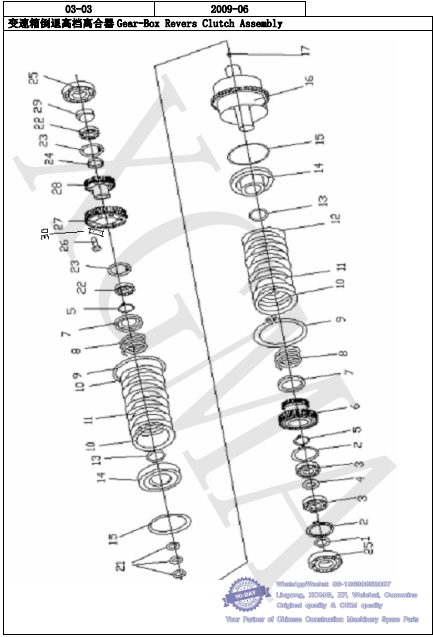

011 变速箱倒退高档离合器 Gear-Box Revers Clutch Assembly-- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数量 规格
No. Part No. Name Qty Spec
1 BD05-01012 挡圈 Snap ring 1
2 GB305-89 挡圈 Snap ring 2 GB305-80
3 GB277-82 轴承 Bearing 2 GB277-50208
4 BD05-01001 挡圈 Snap ring 1
5 GB894.1-86 挡圈 Snap ring 2 GB894.1-50
6 BD05-01002 齿轮 Gear 1
7 BD05-01010 弹簧支承座 Plate 2
8 BD05-01005 离合器弹簧 Sping 2
9 GB893.1-86 挡圈 Snap ring 2 GB893.1-150
10 BD05-01003 离合器活塞压板 Plate 2
11 BD05-01004 垫板 Washer 8
12 BD05-01300 磨擦片 Plate 8
13 GB3452.1-82 O 形圈 O-Ring 2
14 BD05-01101 活塞 Piston 2
15 BD05-01103 密封环 Seal 2
16 BD05-02100 倒退高档离合器壳体 Clutch housing 1
17 07043-00108 螺塞 Piston 2
21 BD05-01008 密封环 Seal 3
22 GB276-82 轴承 Bearing 2 GB276-308
23 GB893.1-86 挡圈 Snap ring 2 GB893.1-68
24 BD05-02001 挡环 Snap ring 1
25 GB276-82 轴承 Bearing 2 GB276-308
26 01010-31235 螺栓 Bolt 6
27 BD05-02201 齿轮 Gear 1
28 BD05-02202 齿轮 Gear 1
29 BD05-02002 挡环 Snap ring 1
30 BD05-02203 止动垫 Washer 3

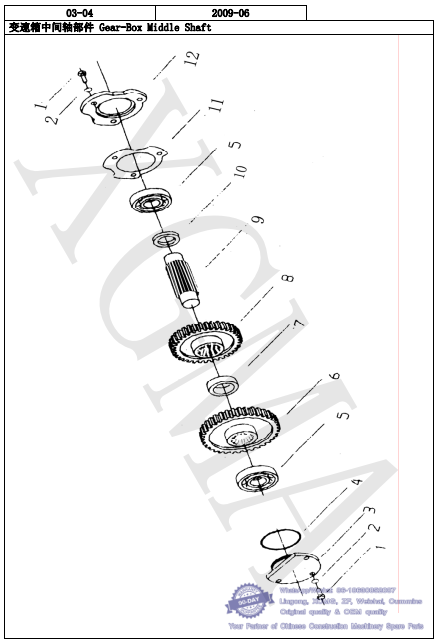

012 变速箱中间轴部件 Gear-Box Middle Shaft -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 01010-31025 螺栓 Bolt 6 M10X25
2 01602-11030 垫圈 Wsasher 6 10
3 BD05-00018 端盖 Cover 1
4 07000-02085 O 型圈 O-Ring 1 85×2.5
5 GB276-82 轴承 Bearing 2 308
6 BD05-00017 齿轮 Gear 1
BDS05-00017 齿轮 Gear 1
BD05M-00017 齿轮 Gear 1
7 BD05-00019 隔套 Spacer 1
8 BD05-00002 齿轮 Gear 1
9 BD05-00003 中间轴 Shaft 1
10 BD05-00005 隔套 Spacer 1
11 BD05-00006 垫 Washer 1
12 BD05-00004 端盖 Cover 1

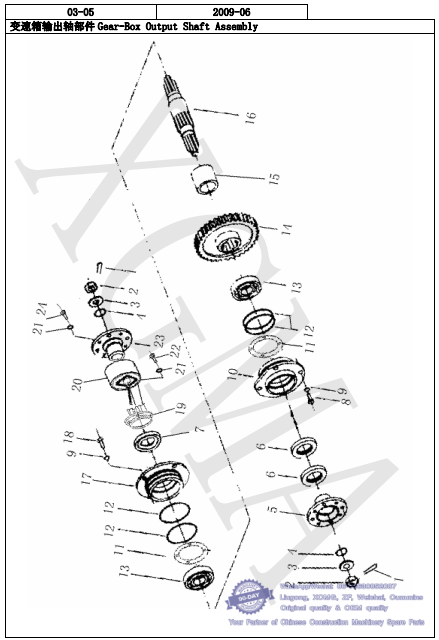

013 变速箱输出轴部件 Gear-Box Output Shaft Assembly -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 04050-04030 开口销 Cotter pin 2
2 BD05-00010 螺母 Nut 2
3 01643-32260 大垫圈 Washer 2
4 07000-03032 O 形圈 O-Ring 2
5 BD05K-03000 法兰盘 Flange 1
6 BAU48-70-10 骨架油封 Seal 2
7 07012-70050 骨架油封 Seal 1
8 01010-31225 螺栓 Bolt 8 M12X25
9 01602-11236 垫圈 Washer 8 12
10 BD05-00008 轴承座 Cover 1
11 BD05-00014 调整垫 Washer 6
12 07000-02105 O 型圈 O-Ring 4 105x3.1
13 GB297-84 轴承 Bearing 2 7308E
14 BD05-00016 输出齿轮 Gear 1
BDS05-00016 输出齿轮 Gear 1
BD05M-00016 输出齿轮 Gear 1
15 BD05-00007 隔套 Spacer 1
16 BD05L-00003 输出轴 Shaft 1
17 BD05L-00002 轴承座 Cover 1
18 01010-51235 螺栓 Solt 4 M12X35
19 ZL15E-00002 制动器支座 Plate 1
20 DFX.2-15A 制动器总成 Hand brake 1
21 01602-01030 垫圈 Washer 1 10
22 GB70-85 螺钉 Screw 4 M10X30
23 BD05K-00001 法兰 Flange 1
24 01010-31025 螺栓 Bolt 8 M10X25

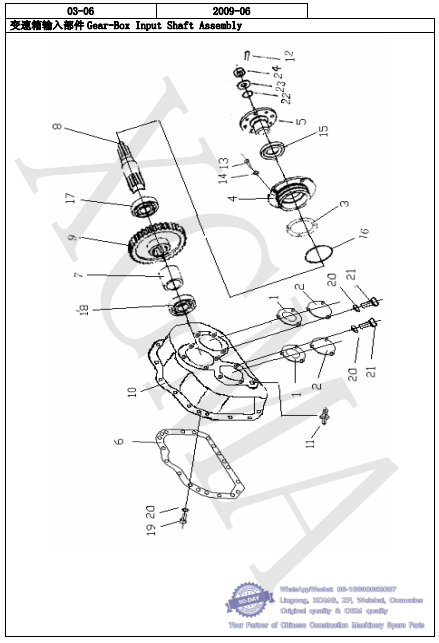

014 变速箱输入部件 Gear-Box Input Shaft Assembly -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 BDX05-00001 轴承盖 Cover 2
2 BDX05-00002 垫片 Washer 2
3 BDX05-00003 垫片 Washer 1
4 BDX05-00004 轴承座 Cover 1
5 BDX05-01000 输入法兰盘 Flange 1
6 BDX05-00006 密封垫 Seal 1
7 BDX05-00008 调整垫 Washer 1
8 BDX05-00009 输入轴 Shaft 1
9 BDX05-00010 齿轮 Gear 1
10 BDX05-00011 传动箱壳体 Body 1
11 BDX05-00012 管接头 Hose fitting 1
12 04050-04030 开口销 Cotter pin 1
13 01010-31230 螺栓 Solt 4 M12X30
14 01602-11236 垫圈 Washer 4 12
15 BAU48-70-10 骨架油封 Seal 1
16 07000-02105 O 型圈 O-Ring 1 105X2.5
17 GB276-82 轴承 Bearing 1 308
18 GB276-82 轴承 Bearing 1 106
19 01010-31030 螺栓 Bolt 15 M10X30
20 01602-11030 垫圈 Washer 21 10
21 01010-31025 螺栓 Bolt 6 M10X25
22 07000-03032 O 型圈 O-Ring 1 32X3.5
23 01643-32260 大垫圈 Washer 1
24 BD05-00010 螺母 Nut 1

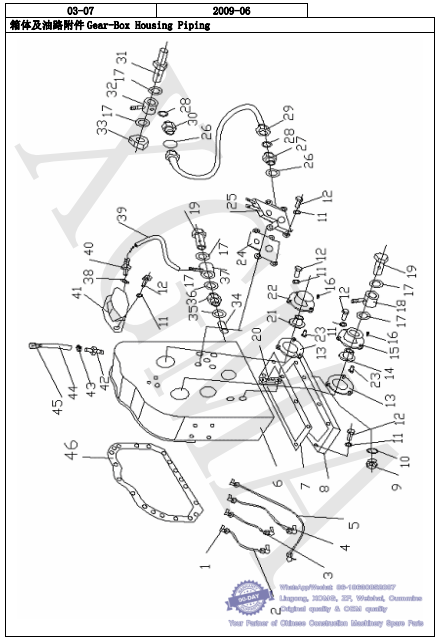

015 箱体及油路附件 Gear-Box Housing Piping -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 BD05-00024 弯管接头 Hose fitting 8
2 BD05-08000 管 Pipe 1
3 BD05-09000 管 Pipe 1
4 BD05-10000 管 Pipe 1
5 BD05-11000 管 Pipe 1
6 BD05-00001 壳体 Cover 1
7 BD05-00013 垫 Washer 1
8 BD05-00012 底板 Plate 1
9 07044-12412 螺塞 Piston 1
10 07002-02434 O 形圈 O-Ring 1
11 01602-11030 垫圈 Washer 22 10
12 01010-31025 螺栓 Bolt 22 M10×25
13 BD05-03004 垫片 Washer 2
14 BD05-03001 衬套 Washer 1
15 BD05-03002 盖 Cover 1
16 07043-00108 螺塞 Piston 5
17 JB982-77 组合密封垫圈 Washer 7 JB982-27
18 ZL15X-02000 接头 Hose fitting 1
BD05N1-03000 接头 Hose fitting 1
19 ZL15B-00001 螺栓 Bolt 2
20 BD05L-00006 放水阀 Valve 2 JB982-10
21 BD05-04002 衬套 Washer 1
22 BD05-04001 盖 Cover 1
23 BD05-03003 螺钉 Screw 6
24 BD05-00025 垫 Washer 1
25 ZL15D 变速箱操纵阀 Valve 1
26 JB982-77 组合密封垫圈 Washer 2
27 转向器 1 号 GB-4 接头 Hose fitting 1
28 07000-01008 O 形圈 O-Ring 2
29 JF300-81WWAWI-1250 软管 Soft tube 1
30 ZL15A-00015 管接头 Hose fitting 1
31 ZL15C-00005 接管 Pipe 1
32 ZL15C-30000 接头 Hose fitting 1
33 ZL15A-00013 螺母 Nut 1
34 BD05-13000 滤油器 Filter 1
35 JB982-77 组合密封垫圈 Washer 1 JB982-48
36 BD05-00027 螺塞 Piston 1
37 ZL15E-30000 接头 Hose fitting 1

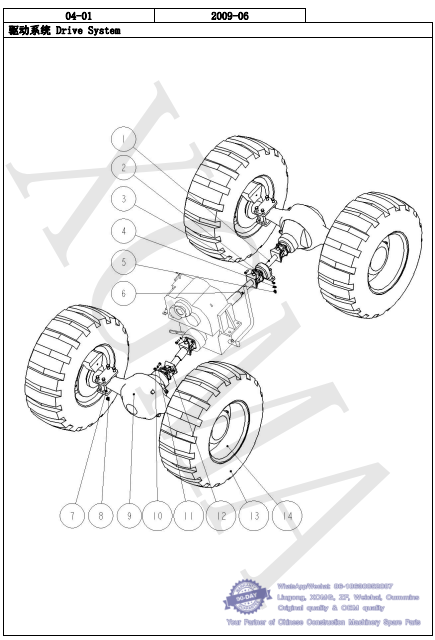

016 驱动系统 Drive System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 编码 名称 数量 规格
No. Part No. Name Qty. Spec
1 41C0231 固定传动轴 Drive shaft 1
2 01B0016 螺栓 Bolt 2 GB5782-M12X50
3 06B0013 垫圈 Washer 6 GB93-12
4 06B0012 垫圈 Washer 2 GB97.1-8
5 03B0010 螺母 Nut 2 GB6170-M12
6 41C0232 前传动轴 Front drive shaft 1
7 01B0913 螺栓 Bolt 16 GB5782-M16X190
8 03B0681 尼龙自锁螺母（蓝尼） Nut 16 DIN985-M16
9 41C0230 驱动桥 Axle 2
10 03B0680 尼龙自锁螺母（蓝尼） Nut 16 DIN985-M12
11 00B1006 螺栓 Bolt 20 GB5786-M12X1.25X32
12 41C0234 后传动轴 Rear drive shaft 1
13 20B0019 轮胎 Tyre 4
14 51C0222 轮辋 Rim 4

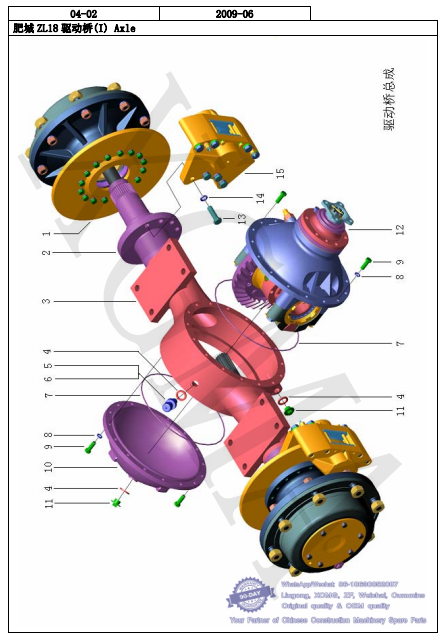

017 肥城 ZL18 驱动桥(I) Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 ZL15Ⅱ03.04.000 轮边减速器总成 Retarder 2
2 ZL18.00.002 轮边支承套管 Spaccer 2
3 ZL18.00.001 后驱动桥壳 Axle housing 1
ZL18.00.001 前驱动桥壳 Axle housing 1
4 JB 982-77 组合垫 Washer 3 JB982-20
5 Q/ZB 220-77 带孔螺塞 Plug 1 Q/ZB220-M20X1.5
6 ZL15F.2.3-4 通气塞总成 Plug 1 M10X1
7 ZL10.6-16A O 型圈 O-Ring 2 315X3.1
8 GB/T 93-1987 垫 圈 Washer 32 GB/T93-12
9 GB/T 5785-2000 螺栓 Bolt 32 GB/T5785- M12X1.25X35
10 ZL15Ⅱ03.00.017 前桥壳盖 Cover 1
ZL15Ⅱ03.00.016 后桥支承盖 Cover 1
11 ZL15F.2-10 螺 塞 Plug 2 M20X1.5
12 ZL15Ⅱ03.01.000 主减器总成 Retarder 1
13 GB/T 5785-2000 螺栓 Bolt 8 GB/T5785- M16X1.5X55
14 GB/T 93-1987 垫 圈 Washer 8 GB/T93-16
15 ZL15.5.0 钳盘制动器 Brake disk 2

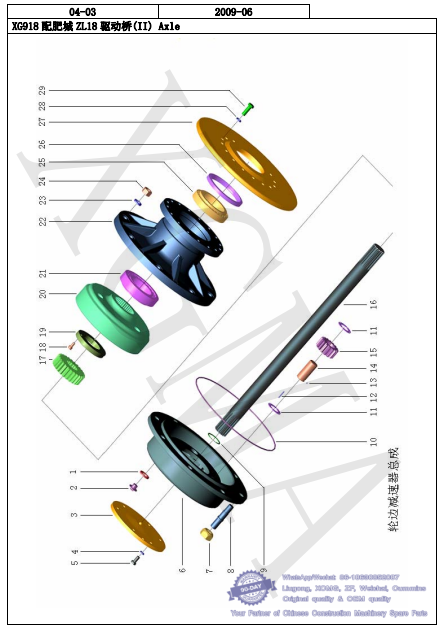

018 XG918 配肥城 ZL18 驱动桥(II) Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数量 规格
No. Part No. Name Qty Spec
1 JB 982-77 组合垫 Washer 2 JB982-16
2 ZL10.4AB-69 螺塞 Plug 2 M16X1.5
3 ZL10.6.3.1 盖总成 Cover 2
4 GB/T 93-1987 垫 圈 Washer 12 GB/T93-10
5 GB/T 5782-2000 螺栓 Bolt 12 GB/T 5782- M10×22
6 ZL10.6.3-3 行星轮架 lant pinion 2
7 ZL10.6.3-1 轮辋螺母 Nut 16
8 ZL10.6.3-2 轮辋螺栓 Bolt 16
9 GB/T 894.1-86 挡 圈 45 Ring snap 2
10 ZL10.6.3-13A O 型密封圈 O-Ring 2 305X3.5
11 ZL10.6.3-5 垫 片 Washer 12
12 GB/T 309-2000 滚针 Roller assembly 204 GB/T309-3×29.8
13 GB/T 308-2002 钢球 Ring snap 6 GB/T308-Φ6
14 ZL10.6.3-6 行星轮轴 Shaft 6
15 ZL10.6.3-7 行星齿轮 Gear 6
16 ZL15Ⅱ.03.04.012 半 轴 Differential axle 2
17 ZL10.6.3-9 太阳齿轮 Sun gear 2
18 GB/T 70.1-2000 螺钉 Screw 2 GB/T70.1-M8×16
19 ZL10.6.3-8 圆螺母 Nut 2
20 ZL10.6.3-4 内齿圈 Ball bearing ring gear 2
21 GB/T 297-94 轴承 Bearing 2 GB/T297-32216
22 ZL15Ⅱ.03.04.014 轮 毂 Rim boby 2
23 GB/T 93-1987 垫 圈 Washer 16 GB/T93-18
24 GB/T 6171-2000 螺母 Nut 16 GB/T6171- M18X1.5
25 GB/T 297-94 轴承 Bearing 2 GB/T297-32017
26 GB 9877.1-88 油封 Seal 2 FB110×140×14
27 ZL15Ⅱ.03.04.017 制动盘 Brake disk 2
28 GB/T 93-1987 垫 圈 Washer 32 GB/T 93-12
29 GB/T 5785-2000 螺栓 Bolt 32 GB/T5785- M12X1.25X35

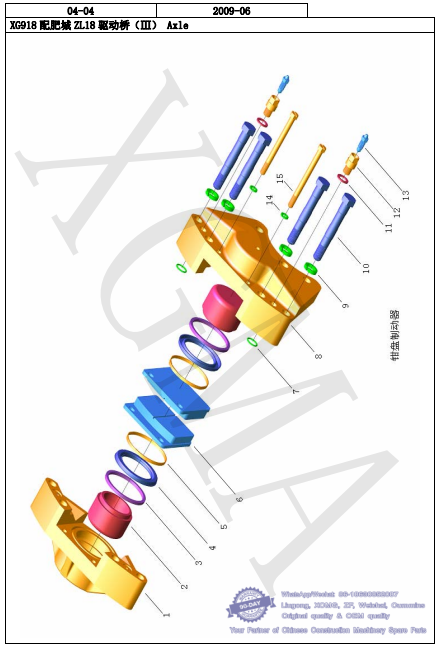

019 XG918 配肥城 ZL18 驱动桥(III) Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 ZL15.5-1 外 钳 Pincers 1
2 408113A 活 塞 Piston 2
3 408112 矩形密封圈 Washer 2
4 408110 防尘罩 Dust shield 2
5 408111 卡 圈 Ring 2
6 ZL15.5.1 制动片 Brake disk 2
7 GB/T 1235-76 ○形圈 O-Ring 2 GB/T1235-20×2.4
8 ZL15.5-2 内 钳 Pincers 1
9 GB/T 93-1987 垫 圈 Washer 4 GB/T 93-18
10 ZL15.5-3 螺 栓 Bolt 4
11 408124 垫 圈 Washer 2
12 408104 接 头 Hose fitting 2
13 408103 放气嘴 Plug 2
14 GB/T 93-1987 垫 圈 Washer 2 GB/T 93-10
15 408114 螺栓销 Pin 2

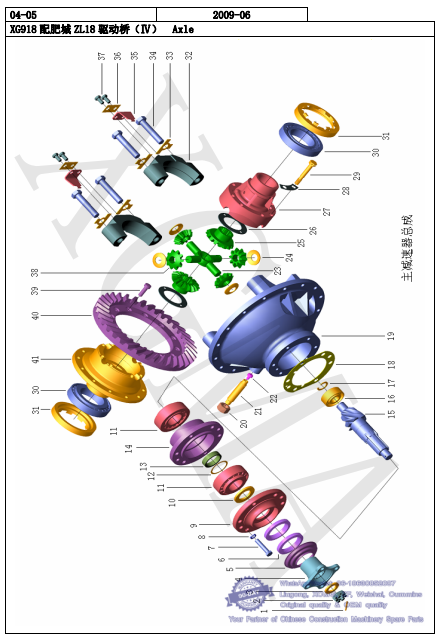

020 XG918 配肥城 ZL18 驱动桥（Ⅳ） Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 GB/T 91-2000 开口销 Split pin 1 GB/T91-3.2×40
2 ZL10.6.1-5 开槽螺母 Split nut 1 M24×1.5
3 ZL10.6.1-6 垫 圈 Washer 1 12
4 ZL10.6.1-4-1 主动齿轮凸缘 Washer 1
5 ZL10.6.1-4-2 防尘罩 Dust shield 1
6 GB/T 9877.1-88 油封 Seal 2 FB55×82×12
7 GB/T 5785-2000 螺栓 Bolt 6 M12×1.25×55
8 GB/T 93-1987 垫 圈 Washer 6 GB/T 93-12
9 ZL10.6.1-8 油封座 Plate 1
10 ZL10.6.1-7 止推垫圈 Washer 1
11 非标,大锥角 滚动轴承 Bearing 2 27709
12 ZL10.6.1-3 调整垫片 Washer 1 组
13 ZL10.6.1-2 轴承隔套 Sleeve 1
14 ZL10.6.1-10 轴承套筒 Sleeve 1
15 ZL10.6.1-14 主动锥齿轮 Gear 1
16 GB/T 283-94 轴 承 Bearing 1 GB/T283-102605
17 ZL10.6.1-1 止动环 Ring 1
18 ZL10.6.1-11 调整垫片 Washer 1 组
19 ZL1Ⅱ03.01.003 减速器壳 Cover 1
20 GB/T 6171-2000 螺母 Nut 1 GB/T6171- M20×1.5
21 ZL10.6.1-17 调整螺柱 Bolt 1
22 ZL10.6.1-16 止推柱 Shaft 1
23 ZL10.6.1-22A 差速器行星齿轮轴 Shaft 1
24 ZL10.6.1-20 行星齿轮止推垫圈 Washer 4
25 ZL10.6.1-23 半轴齿轮 Gear 2
26 ZL10.6.1-24 半轴齿轮止推垫圈 Washer 2
27 ZL10.6.1-19 差速器右壳 Cover 1
28 ZL10.6.1-32 双联止动垫片 Washer 4
29 ZL10.6.1-31 差速器壳螺栓 Bolt 8
30 GB/T 297-94 轴承 Bearing 2 GB/T297-30215
31 ZL10.6.1-25 调整螺母 Nut 2
32 ZL10.6.1-26 差速器轴承盖 Cover 2
33 ZL10.6.1-30 锁 片 Washer 4
34 GB/T 5785-2000 螺 栓 Bolt 4 GB/T5785- M18X1.5X90
35 ZL10.6.1-29 止动片 Washer 2
36 ZL10.6.1-28 双联锁片 Lock washer 2
37 GB/T 5783-2000 螺栓 Bolt 4 GB/T5783- M10×16
38 ZL10.6.1-21 行星齿轮 Gear 4
39 ZL10.6.1-27 铆 钉 Rijvet 12
40 ZL10.6.1-15 被动锥齿轮 Gear 1
41 ZL10.6.1-1 差速器左壳 Cover 1
