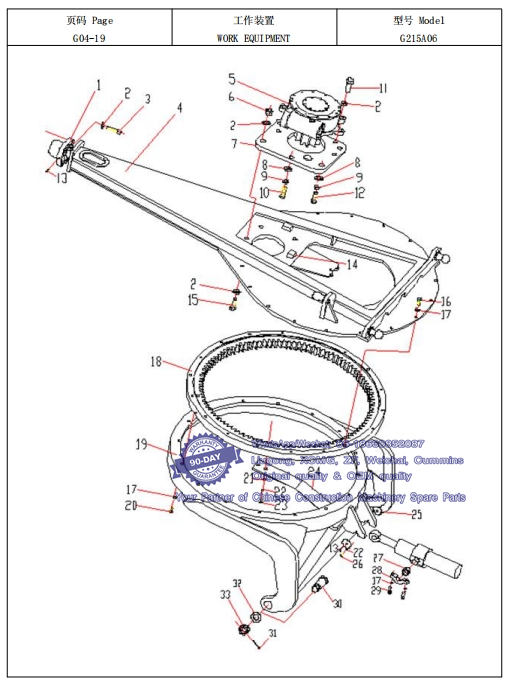

011 工作装置WORK EQUIPMENT-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380601513 铰座 JOINT BASE 1
2 805338233 垫圈 24 WASHER 4
3 805000560 螺栓 M24×70 BOLT 4
4 380601506 牵引架 TRACTION FRAME 1
5 380901141 蜗轮箱 TURBINE BOX 1
6 805203157 螺母 M24 NUT 3
7 380901143 安装板 PLATE 1
8 381600464 垫圈 WASHER 2
9 805300034 垫圈 24 WASHER 2
10 805005983 螺栓 M24×80 BOLT M24×80 1 Whatsapp: 86-18630852087
11 805139836 螺钉 M24X75 SCREW 4
12 805010095 螺栓 M24X55 BOLT M24X55 1
13 803103664 油杯 M10×1 OIL CUP 9
14 380800143 固定块 FIXED BLOCK 6
15 805003891 螺栓 M24X90 BOLT M24X90 3
16 805000612 螺栓 M16X45 BOLT M16×45 28
17 805338246 NORD-LOCK 垫圈 16 NORD-LOCK WASHER 16 52
18 380901142 回转支撑 SLEWING RING 1
19 380900245 回转圈 ROTARY RING 1
20 805000580 螺栓 M16X55 BOLT M16×55 24
21 805300017 垫圈 10 WASHER 2
22 805300014 垫圈 10 WASHER 10 8
23 805002027 螺栓 M10X20(10.9) BOLT 2 Whatsapp: 86-18630852087
24 380901122 板 PLATE 1
25 381600391 盖 COVER 2
26 805000068 螺栓 M10×16 BOLT 6
27 381600393 衬套 BUSHING 2
28 380900242 油缸座盖 CYLINDER SEAT COVER 2
29 805000501 螺栓 M16×70 BOLT 4
30 380901038 轴 SHAFT 1 Whatsapp: 86-18630852087
31 805604632 销 8×90 PIN 2
32 381600383 垫圈 WASHER 2
33 381601130 螺母 NUT 2

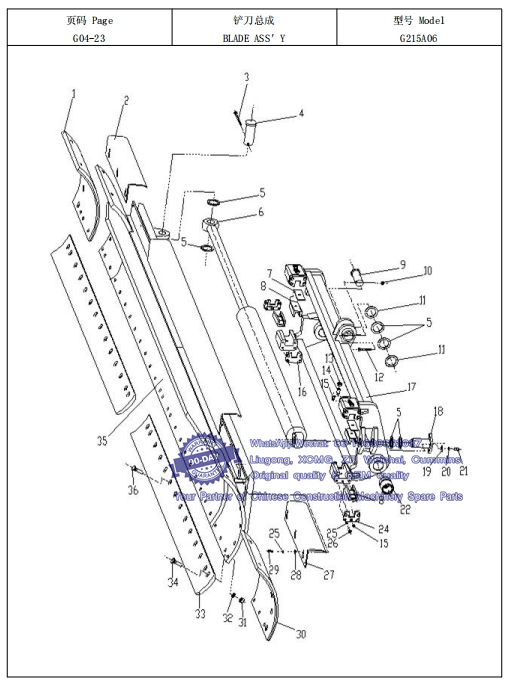

012 铲刀总成BLADE ASS＇Y-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380601685 右侧刀片 RIGHT SIDE BLADE 1
2 380900106 右侧护板 GUARD PLATE(R.H.) 1 Whatsapp: 86-18630852087
3 805600065 开口销 10×70 COTTER PIN 1
4 805604513 销轴 PIN SHAFT 1
5 380901035 橡胶垫 RUBBER PAD 6
6 803011016 引出油缸 BLADE OUTSTANDING CYLINDER 1
7 381600374 垫板 PLATE 2
8 380901121 铜导槽 COPPER GROOVE 4
9 805604512 销轴 PIN SHAFT 1
10 805203848 锁紧螺母 M12 CHECK NUT 1 Whatsapp: 86-18630852087
11 380901034 橡胶垫 II RUBBER CUSHION 2
12 805000264 螺栓 M12×90 BOLT M12×90 1
13 805200051 螺母 M16 NUT M16 4
14 805103536 螺钉 M16×40 SCREW 4
15 801103215 油杯 M10×1(不锈钢) OIL CUP M10×1(STAINLESS STEEL) 6
16 381600370 挡板 PLATE 6
17 380901032 角位器 ANGULAR POSITION DEVICE 1
18 805604861 销轴 PIN SHAFT 1
19 805300017 垫圈 10 WASHER 1
20 805300014 垫圈 10 WASHER 10 1 Whatsapp: 86-18630852087
21 805000020 螺栓 M8×30 BOLT M8×30 1
22 380901033 铜套 COPPER SHEATHING 2
24 381600468 挡板Ⅱ GUARD PLATE 2
25 805300010 GB/T93 垫圈 8 WASHER 38
26 805002098 螺栓 M8×30 BOLT M8×30 32
27 381600465 左侧护板 GUARD PLATE(L.H.) 4
27 380900105 左侧护板 GUARD PLATE(L.H.) 1
28 805300117 垫圈 8 WASHER 6
29 805000018 螺栓 M8×20 BOLT 6
30 380601684 左侧刀片 LEFT SIDE BLADE 1 Whatsapp: 86-18630852087
31 381300847 螺母 M16 NUT 44
32 805300011 垫圈 16 WASHER 16 44
33 380900902 刀片 BLADE 2
34 805011242 铰盖螺栓 M16×55 HINGED COVER BOLT 34
35 380903107 铲刀体 BLADE BODY 1
36 805046265 螺栓 M16X80 BOLT M16X80 10 Whatsapp: 86-18630852087

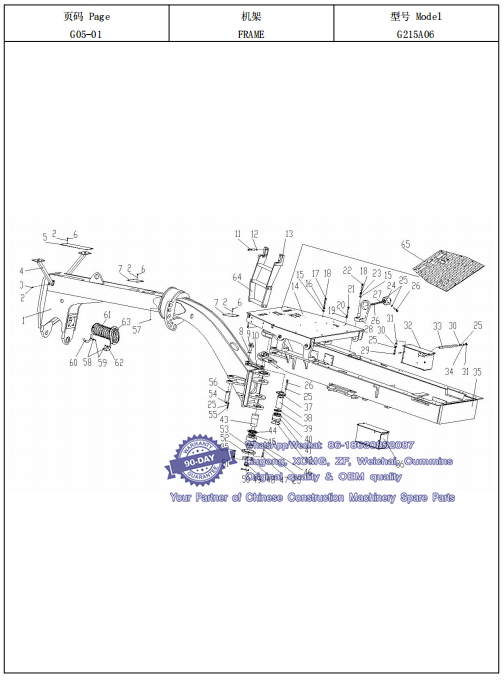

013 机架 FRAME-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380601522 前机架 FRAME 1
2 860101055 垫圈 8 WASHER 20
3 805000018 螺栓 M8×20 BOLT 8
4 380901041 前灯架 FRONT LAMPPOST 2
5 380900841 盖板Ⅰ COVER PLATE 1 Whatsapp: 86-18630852087
6 860101016 螺栓 M8X16 BOLT 12
7 380900842 盖板Ⅱ COVER PLATE 2
8 805600222 开口销 5×50 COTTER PIN 2
9 380900917 插销 PIN 2
10 380900916 拉杆 LEVER 1
11 805000043 螺栓 M10×30 BOLT M10×30 4
12 805300014 垫圈 10 WASHER 10 4
13 380901049 梯子 LADDER 2
14 380900531 驾驶室底座 CAB BASE 1 Whatsapp: 86-18630852087
15 805200051 螺母 M16 NUT M16 20
16 380600626 大垫圈 WASHER 4
17 805000082 螺栓 M16×70 BOLT M16X70 4
18 805002020 垫圈 16 WASHER 20
19 380600627 大垫圈 WASHER 4
20 805302510 垫圈 20 WASHER 4
21 805000599 螺栓 M20X50 BOLT 4
22 805002041 螺栓 M16X95 BOLT 16
23 805300013 垫圈 16 WASHER 16
24 380300674 减震装置 VIBRATION ABSORBER 4
25 860101053 垫圈 12 WASHER 56
26 805003889 螺栓 M12X30 BOLT 12
27 380300672 垫圈 WASHER 4
28 380901046 支板 PLATE 4
29 805000014 螺栓 M12X45 BOLT 8 Whatsapp: 86-18630852087
30 805300020 垫圈 12 WASHER 12
31 805200049 螺母 12 NUT 12 12
32 380100336 右电瓶箱 RIGHT ACCUMULATOR BOX 1
33 380300929 压紧杆 CLOSING ROD 4
34 380100334 橡胶套 RUBBER COVER 4
35 380900415 后机架 FRAME 1
36 380100332 左电瓶箱 LEFT ACCUMULATOR BOX 1
37 380900922 压板 PLATE 2
38 380900923 上铰轴 UPPER JOINT PIN 1
39 380900920 压盖 COVER 1
40 380900921 毡圈 FELT RING 1
41 800515283 关节轴承 GE90ES JOINT BEARING 1
42 805400024 挡圈 130 BOLT 2
43 380900924 下铰轴 LOWER JOINT PIN 1
44 380901044 下压盖 LOWER COVER 1
45 380900915 毡圈 FELT RING 1
46 800515288 关节轴承 GEG90ES JOINT BEARING 1
47 805009805 螺栓 M12X1.5X35 BOLT 6
48 380900926 盖板 PLATE 1
49 380900914 螺母 NUT 1
50 805600080 开口销 8X80 COTTER PIN 1
51 805004663 螺栓 M12X1.5X35 BOLT 6 Whatsapp: 86-18630852087
52 380900925 法兰盘 FLANGE 1
53 380900913 轴套 SLEEVE 1
54 380900918 压板 PLATE 4
55 805000715 螺栓 M12X25 BOLT 8
56 805604514 销轴 PIN SHAFT 4
57 801103157 油杯 M10×1 OIL CUP 9
58 805300030 垫圈 6 WASHER 8
59 805000525 螺栓 M6×20 BOLT 8
60 380901126 压板 I PRESSURE PLATE 2
61 380901050 橡胶管 RUBBER TUBE 1
62 380900860 压板 II PRESSURE PLATE 2 Whatsapp: 86-18630852087
63 380900861 衬套 BUSHING 1
64 380300684 橡胶带 RUBBER BAND 2
65 380901154 橡胶底板 RUBBER BASE 1

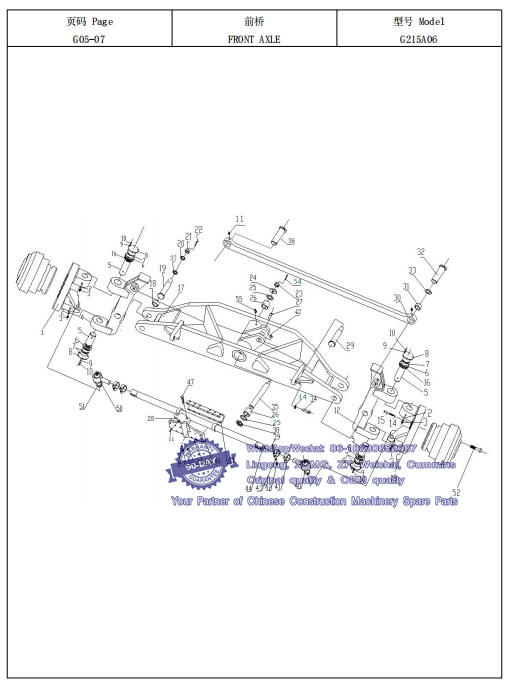

014 前桥FRONT AXLE-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380901195 左转向节 LEFT STEERING KNUCKLE 1
2 805105383 螺钉 M12*60 BOLT 4 Whatsapp: 86-18630852087
3 805200049 螺母 12 NUT 12 4
4 380901194 左倾斜关节 LEFT INCLINED JOINT 1
5 380900993 转向销 KINGPIN 4
6 381600412 止推片 THRUST WASHER 6
7 800515216 滚针轴承 NK55/25 NEEDLE BEARING 8 Whatsapp: 86-18630852087
8 380900994 压盖 COVER 4
9 805300030 垫圈 6 WASHER 12
10 805000031 螺栓 M6X25 BOLT 12
11 801103215 油杯 M10×1(不锈钢) OIL CUP M10×1(STAINLESS STEEL) 8
12 380901202 右倾斜关节 RIGHT INCLINED JOINT 1
13 380901203 右转向节 RIGHT STEERING KNUCKLE 1
14 805300023 垫圈 20 WASHER 26 Whatsapp: 86-18630852087
15 805009815 螺栓 M20*1.5*40 BOLT 24
16 800515215 推力滚针轴承 THRUST NEEDLE BEARING 2
17 380900385 前桥体 AXLE FRONT 1
18 800515286 关节轴承 GAC40S JOINT BEARING 4
19 805604517 销轴 PIN SHAFT 2
20 805300118 垫圈 30 WASHER 2
21 805203801 开槽螺母 M30X2 SHOTTED NUT 2
22 805601535 开口销 6X60 COTTER PIN 7
23 805203871 螺母 M36×2 NUT 1
24 380901059 垫片 WASHER 1
25 380901058 垫圈 WASHER 3
26 380901055 套 SLEEVE 1
27 805140956 螺钉 M10×90 SCREW 3 Whatsapp: 86-18630852087
28 380300763 垫片 WASHER 12
29 805604533 销轴 PINK SHAFT 1
30 380901196 拉杆 CROSS ROD 1
31 380900929 套 SLEEVE 2
32 805604532 销轴 PIN SHAFT 1
33 380901051 垫片 WASHER 2
34 805000084 螺栓 M20X50 BOLT 1
35 805604518 销轴 PIN SHAFT 1
36 805604531 销轴 PINK SHAFT 1
37 380901052 止推片 THRUST WASHER 6 Whatsapp: 86-18630852087
38 380901056 锁紧片 LOCK PLATE 1
39 805002025 螺栓 M10X75 BOLT 16
40 380901101 右球铰 RIGHT BALL JOINT 1
41 380901069 夹紧环 CLAMP RING 4
42 805203197 螺母 M10 NUT 7
43 805300014 垫圈 10 WASHER 10 16
44 380901204 拉杆 LEVER
45 380903063 连接环 COUPLING RING 1
46 380904727 连接座 SEAT 1
47 805000504 螺栓 M16X75 BOLT 2
48 805200051 螺母 M16 NUT M16 2
49 805300011 垫圈 16 WASHER 16 2
50 380901068 左球铰 LEFT BALL JOINT 1
51 380901071 垫片 WASHER 2
52 380900995 前轮辋螺栓 BOLT 20
53 805302535 垫圈 10 WASHER 10 12
54 805604683 销 6X80 COTTER PIN 1 Whatsapp: 86-18630852087
55 801103672 油杯 M10×1 OIL CUP 1

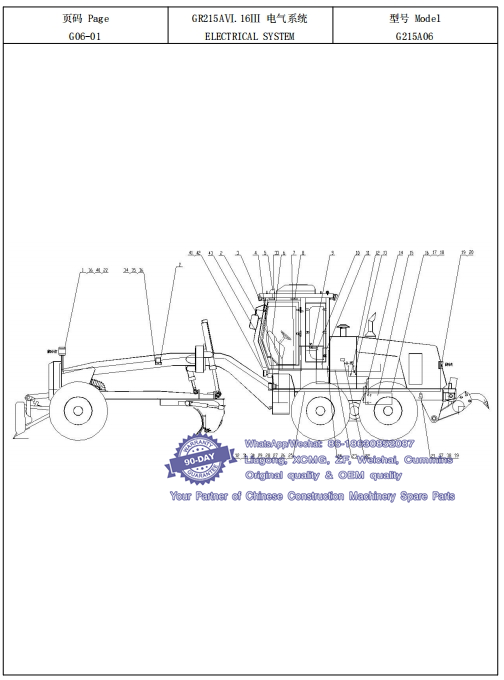

015 GR215AⅥ.16Ⅲ 电气系统ELECTRICAL SYSTEM-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803506776 工作灯 LAMP 2 Whatsapp: 86-18630852087
2 380900699 工作灯 LAMP 4
4 803506732 喇叭 HORN 1
5 803545739 B20.00.24V 旋转报警灯 ROTATING BEACON 1
6 380904770 GR215AⅥ.16Ⅲ.1 仪表盘总成 INSTRUMENTATION CONSOLE ASS'Y 1
7 380904772 GR215AⅥ.16Ⅲ.2 操作板 OPERATING PLATE 1
8 803507265 顶灯 INTERIOR LIGHT 1
9 803683266 XGXD3500-10 电瓶到总开关连线 BATTERY CABLE 1
10 803683255 电瓶负极搭铁连线 BATTERY CABLE 2
11 380904775 GR215AⅥ.16Ⅲ.3 继电器板 RELAY PLATE 1
12 803683100 XGXD2800-10/12 总开关到启动机连线 BATTERY CABLE 1
13 803646074 XGXD500-10/12 起动机搭铁连线 BATTERY CABLE 2
14 803683093 XGXD900-10 电瓶连线 BATTERY CABLE 1
15 803542747 电瓶 BATTERY 2
16 380904779 GR215AⅥ.16Ⅲ.4 主线束 MAIN CABLE 1
17 801969535 扎带（FSH-200M） BAND 60 Whatsapp: 86-18630852087
18 801969538 扎带（FSH-300M） BAND 50
19 380904780 GR215AⅥ.16Ⅲ.5 发动机控制线束 ENGINE CONTROL CABLE 1
20 803506733 后组合灯 BACK ASSEMBLE LAMP 2
21 803504584 倒车报警器 WARNING ALARM 1
22 801969188 减震垫（HBM1-001A） SHOCK-ABSORBING PAT 2
23 803683268 XGXD300C-12/8 启动马达到预热继电器连线 BATTERY CABLE 1
24 803645859 XGXD2000C-8 电瓶线 BATTERY CABLE 1
25 803199323 卡套 10 COVER 2
26 803199324 TJBC 卡套 Φ14 CUTTING FERRUL 10
27 803199326 TJBC 卡套 Φ18 CUTTING FERRUL 15
28 803199327 卡套 20 COVER 2
29 803199328 TJBC 卡套 Φ24 CUTTING FERRUL 11
30 803199329 TJBC 卡套 Φ26 CUTTING FERRUL 2
31 805200045 GB/T6170 螺母 M8 NUT 50 Whatsapp: 86-18630852087
32 805238725 螺母 M6 NUT 6
33 803543752 TX1032AR17 扬声器 LOUDSPEAKER 2
34 803741940 HBM6-002 工作灯支架 LAMP SUPPORT 2 Whatsapp: 86-18630852087
35 805047924 GB/T5783 螺栓 M8×20 SCREW 8
36 805300010 GB/T93 垫圈 8 WASHER 8
37 380602101 GR180DⅡ.14.2-2 板 BOARD 1
38 805002055 螺栓 M6X15 BOLT 2
39 805300030 垫圈 6 WASHER 2
40 805000020 螺栓 M8×30 BOLT M8×30 4
41 819906060 油门踏板 ACCELERATOR PEDAL 1 Whatsapp: 86-18630852087
42 380900100 174262-2 油门线束接头总成 JOINT CABLE 1
43 803500024 刮水器总成 SCRATCH WATER EQUIP ASS'Y 1
