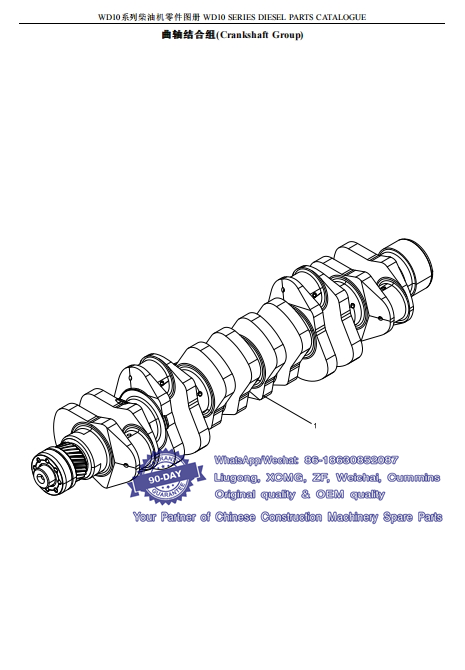

011 曲轴结合组(Crankshaft Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600020939 1 曲轴总成 Crankshaft assembly

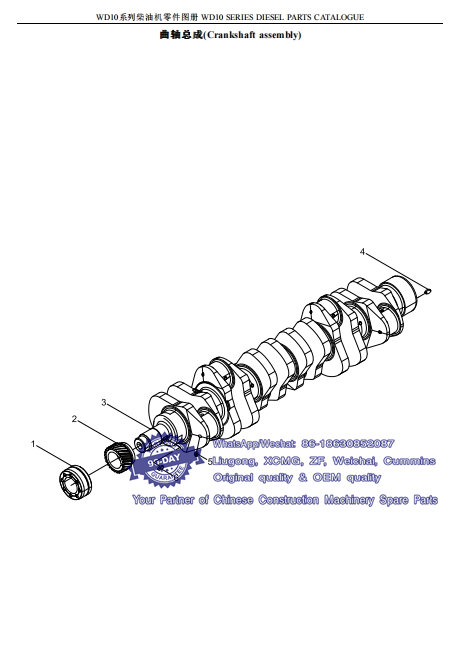

012 曲轴总成(Crankshaft assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600020335 1 法兰 Flange
2 612600020036 1 曲轴正时齿轮 Timing gear of crankshaft
3 612600020713 1 曲轴 Crankshaft
4 90003901418 1 圆柱销 Straight pin
5 612600020311 6 堵塞 Plug
6 612600020040 1 平键 Flat key

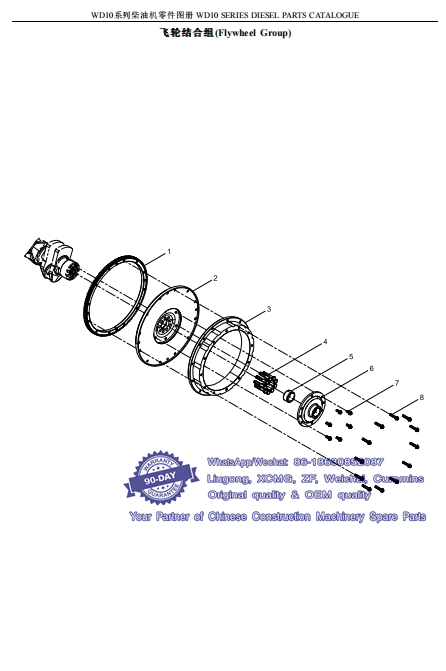

013 飞轮结合组(Flywheel Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600020208 1 飞轮齿圈 Flywheel ring gear
2 615G00020041 1 飞轮 Flywheel
3 615G00020002 1 飞轮联接圈 Flywheel connecting ring
4 61500020046 9 六角头螺栓 Hexagon bolt
5 615G00020001 1 衬套 Bushing
6 615G00020003 1 支架 Bracket
7 90011430008 6 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
8 90011430010 12 六角法兰面承面带齿螺栓 Hexagon Flange Bolt

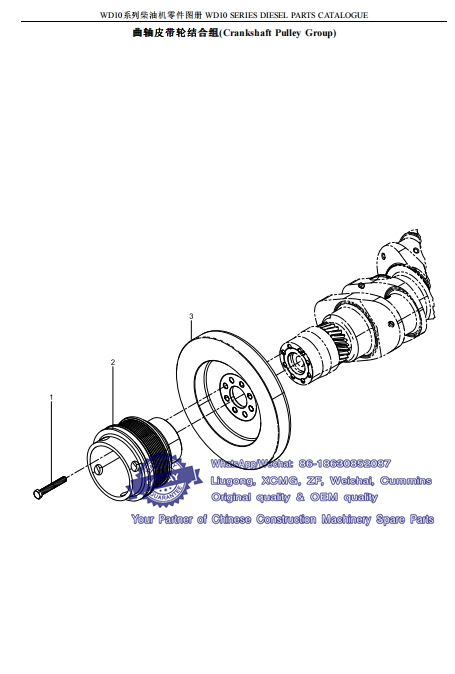

014 曲轴皮带轮结合组(Crankshaft Pulley Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003802558 8 六角头螺栓 Hexagon bolt
2 612600020689 1 曲轴皮带轮 Crankshaft belt pulley
3 61560020010 1 减振器 Vibration damper

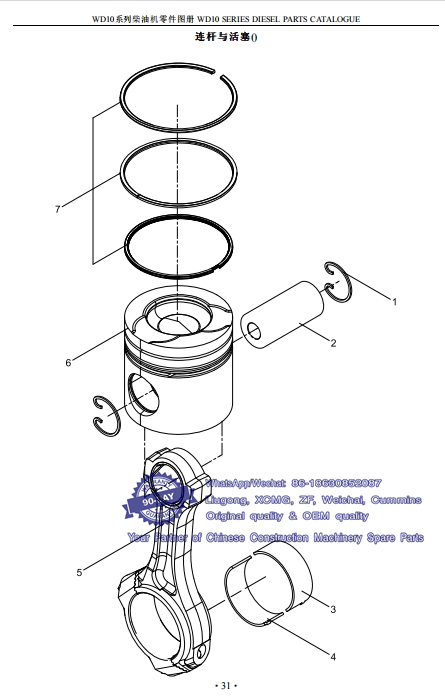

015 连杆与活塞()——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 81560030012 12 活塞销挡圈 Piston pin retainer
2 61560030013 6 活塞销 Piston pin
3 612600030020 6 连杆上瓦 Connecting Rod Upper Shell
4 61560030033 6 连杆下瓦 Connecting Rod Lower Shell
5 61500030009 6 连杆总成 Connecting rod assembly
6 612600030010 6 活塞 Piston
7 612600030051 6 活塞环组件 Piston ring assembly

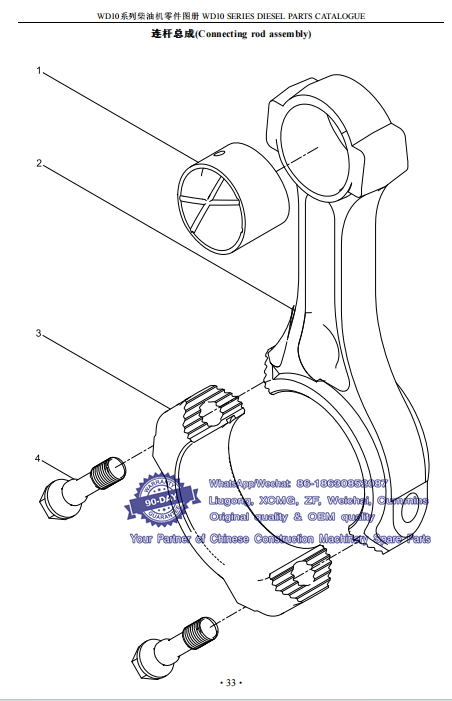

016 连杆总成(Connecting rod assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61500030077 6 连杆衬套 Connecting rod bushing
2 61500030008 6 连杆体 Connecting rod body
3 61500030022 6 连杆盖 Connecting rod cover
4 81500030023 12 连杆螺栓 Connecting rod bolt

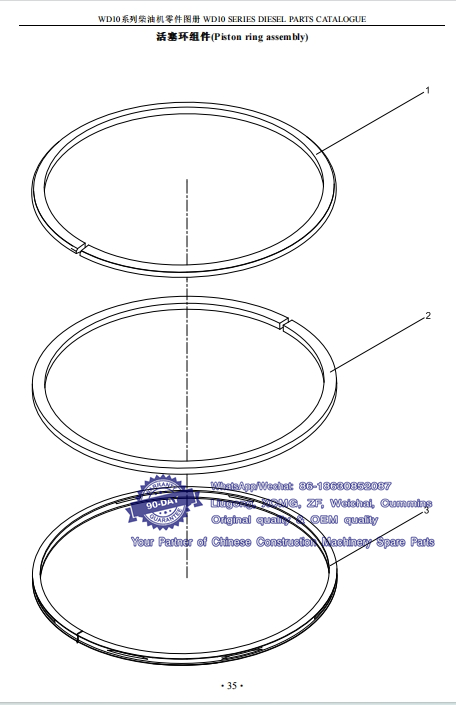

017 活塞环组件(Piston ring assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61560030047 6 梯形环 Keystone ring
2 612600030019 6 扭曲锥面环 Conical ring
3 61560030045 6 油环 Oil ring

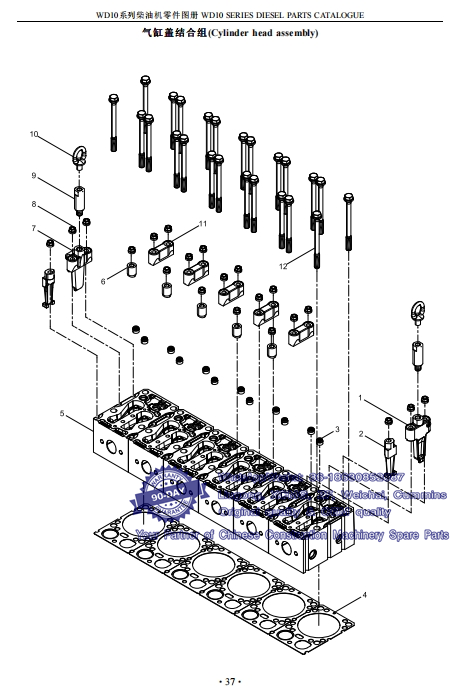

018 气缸盖结合组(Cylinder head assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61500040012 1 吊环夹紧块 Hoisting ring clamping block
2 61200040027 2 夹紧块 Clamping block
3 612600040114 12 气门阀杆密封套 Seal washer of valve stem
4 612600040355 6 气缸盖衬垫 Cylinder head gasket
5 61560040040A 6 气缸盖分总成 Cylinder head subassembly
6 61200040023 5 夹紧块 Clamping block
7 615G00040012B 1 吊环夹紧块 Hoisting ring clamping block
8 61200040034 21 带肩螺母 Nut
9 612600040020 2 吊环接块 Hoisting ring plate
10 614010388 2 吊环螺钉 Eye screw
11 61500040009 5 夹紧块 Clamping block
12 612600040452 24 气缸盖主螺栓 Cylinder head main bolt

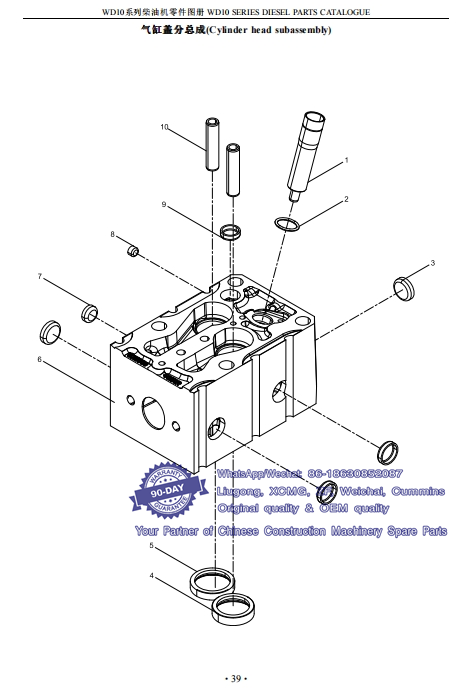

019 气缸盖分总成(Cylinder head subassembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600040099 6 喷油器衬套 Injector bushing
2 406060010 6 环状密封圈25.2*3DR100N05040 Seal washer
3 90003989294 24 碗形塞 Corehole plug
4 81560040037 6 排气门座 Exhaust valve seat
5 61560040057 6 进气门座 Intake valve seat
6 61560040040B 6 气缸盖 Cylinder head
7 90003989721 6 碗形塞片 Corehole plug
8 90003989277 6 碗形塞片 Corehole plug
9 90003989725 6 碗形塞片 Corehole plug
10 612600040113 12 气门导管 Valve guide

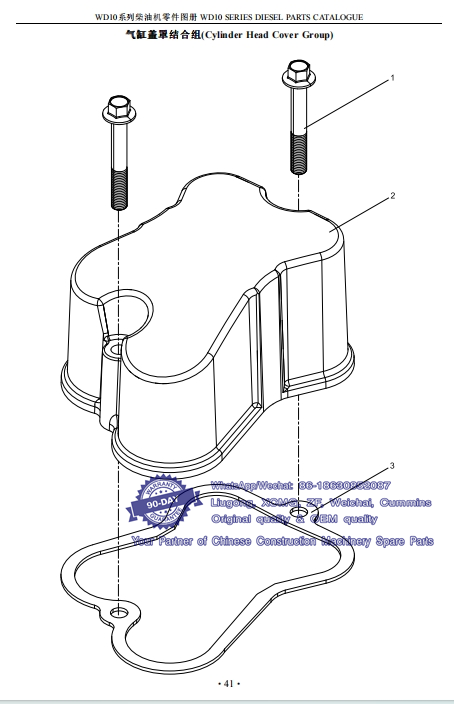

020 气缸盖罩结合组(Cylinder Head Cover Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600040636 8 六角法兰面螺栓 Hexagon Flange Bolt
2 614040065 4 气缸盖罩 Cylinder head cover
3 614040021 4 气缸盖罩衬垫 Cylinder head cover gasket
