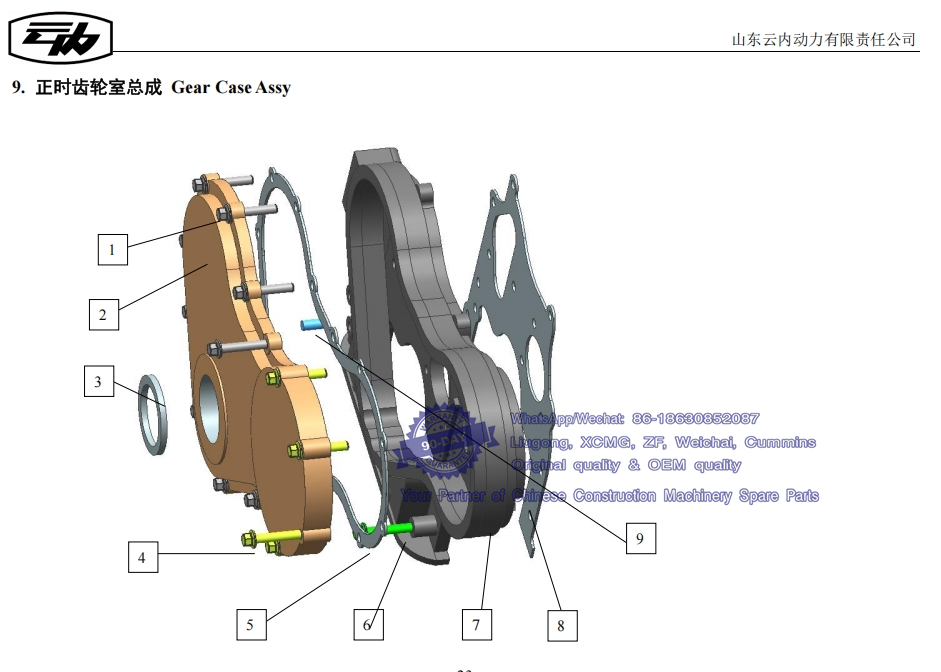

011 正时齿轮室总成 Gear Case Assy-- Yunnei Diesel Engine 490DB Parts Catalog
标号 物料编码 零件代号 零件名称 规格/型号 数量 备注
Item Part No Part Name Specs or Model Q’ty Remarks
1 HB03584 GB-T16674.1_M8X50 螺栓 Bolt M8X50 9 whatsapp: 86-18630852087
2 SHA0195 490QB-01038 齿轮室盖 Cover of gear case 1
3 SHA0549 YFRMN06008012B.0 曲轴前油封 Before the oil seal 1
4 HB03511 GB-T16674.1_M8X20 螺栓 Bolt M8X20 4
5 SHA01090 90-01037A-NA 正时齿轮室盖垫片 Gasket, cover of gear case 1
6 HB03533 GB-T16674.1_M8X40 螺栓 Bolt M8X40 2 whatsapp: 86-18630852087
7 SHA0152 K4-01036B 正时齿轮室 Gear case 1
8 SHA10003987 YN4A-050010 正时齿轮室垫片 Gasket, gear case 1
9 HB09127 GB/T 119.1 销 Dowel pin 8 h8×20 1 whatsapp: 86-18630852087

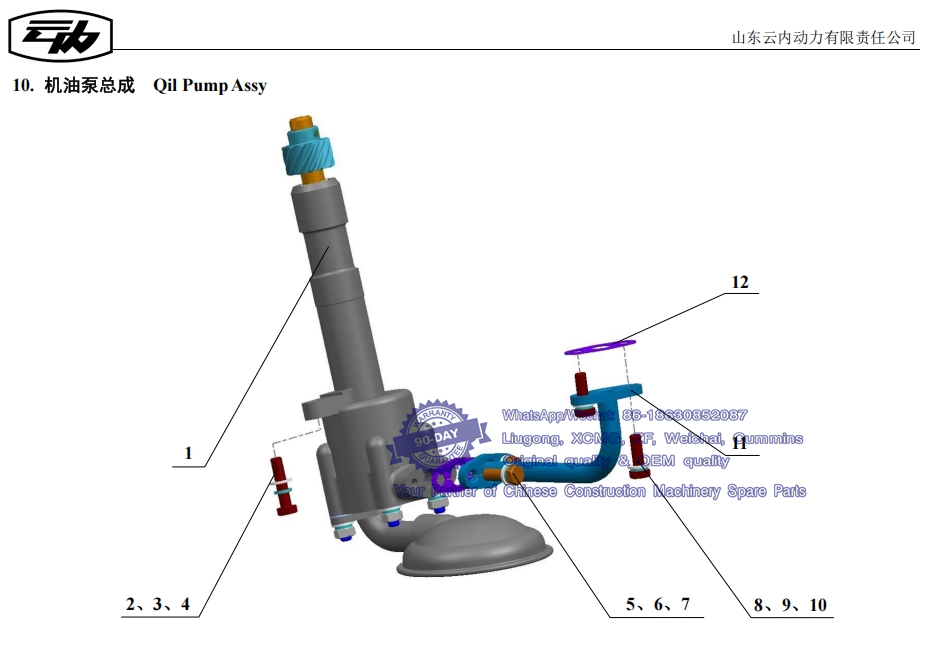

012 机油泵总成 Qil Pump Assy-- Yunnei Diesel Engine 490DB Parts Catalog
标号 物料编码 零件代号 零件名称 规格/型号 数量 备注
Item Part No Part Name Specs or Model Q’ty Remarks
1 SHA3106 490G-31000 机油泵总成 Lubricating Oil Pump Assembly 1
2 HB03124 GB/T 5783 螺栓 Bolt M8×25 1
3 HB063T GB 93-87 垫圈 Spring washer 8 1 whatsapp: 86-18630852087
4 HB067P GB 848-85 垫圈 Washer 8 1
5 HB0971 GB/T 5783 螺栓 Bolt M8×20 2
6 HB063T GB 93-87 垫圈 Spring washer 8 2
7 HB067P GB 848-85 垫圈 Washer 8 2 whatsapp: 86-18630852087
8 HB03124 GB/T 5783 螺栓 Bolt M8×25 2
9 HB063T GB 93-87 垫圈 Spring washer 8 2 whatsapp: 86-18630852087
10 HB067P GB 848-85 垫圈 Washer 8 2
11 SHA3201 490ZQ-32000 机油泵出油管合件 Oil pump tubing fitting 1
12 SHA3308 85-33005 垫片 gasket 8 2

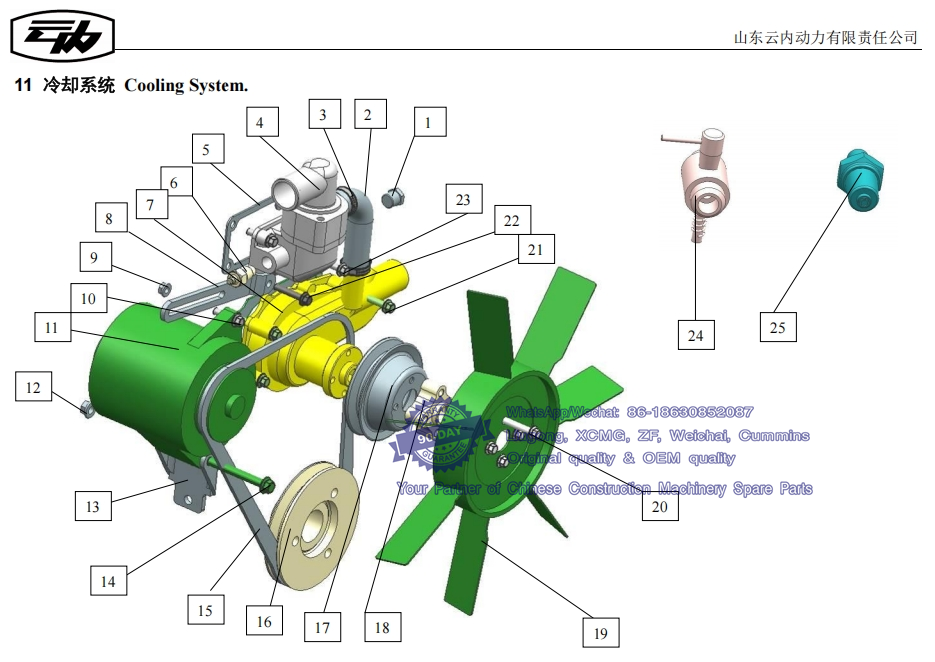

013 冷却系统 Cooling System.-- Yunnei Diesel Engine 490DB Parts Catalog
标号 物料编码 零件代号 零件名称 规格/型号 数量 备注
Item Part No Part Name Specs or Model Q’ty Remarks
1 HA035601 4100QB-1A-03.04-008 暖水进、出水堵塞 Warm water in and out of the water plugging 1
2 HA0655 4100QB-06-017A 小循环胶管 Rubber hose 1
3 HB1322 QC-T619_Q67632 环箍 Clamp rubber hose 2 whatsapp: 86-18630852087
4 SHA4315 490Q(DI)-43000A 节温器总成 Thermostat assembly 1
5 SHA4358 YN30QNE-43011 节温器壳垫片 Gasket, thermostat cover 1
6 SHA5537 WHSC01.XL044.XL 水温传感器 Water temperature induction plug 12V 1
7 SHA4207 490Q(DI)-42000 水泵总成 Water pump assembly 1
8 SHA5313 4-53001C 撑架 Brace 1
9 HB0509 GB-T6177.1_M8 螺母 Nut M8 1
10 HB03128 GB-T16674.1_M8X25 螺栓 Bolt M8X25 1 whatsapp: 86-18630852087
11 SHA5277 JF15 充电发电机总成 Generator 1
12 HB0506 GB-T6177.1_M10 螺母 Nut M10 1
13 SHA5317 4-53002 充电发电机支架 Generator bracket 1
14 HB03774 GB-T16674.1_M10X90 螺栓 Bolt M10X90 1
15 SHA4150 AV15×1080Li 皮带 Belt 1
16 SHA05084 YN27GB-05006 曲轴皮带轮 Pump pulley 1
17 SHA4115 4-41002 风扇皮带轮 Water pump pulley 1
18 SHA41112 YN27GBZ-41003-2 风扇垫块 Fan bolster 50mm 1
19 SHA4159 F420-28-7 风扇部件 Fan parts 1
20 HB09611 GB-T16674.1_M8X60 螺栓 Bolt M8X60 4
21 HB03584 GB-T16674.1_M8X50 螺栓 Bolt M8X50 3
22 HB03292 GB-T16674.1_M8X35 螺栓 Bolt M8X35 1 whatsapp: 86-18630852087
23 HB03518 GB-T16674.1_M8X30 螺栓 Bolt M8X30 3
24 SHA0160 85-01100 放水开关部件 Water release switch 1
25 SHA5504 4-55002 油压传感器 Oil pressure sensor 12V 1

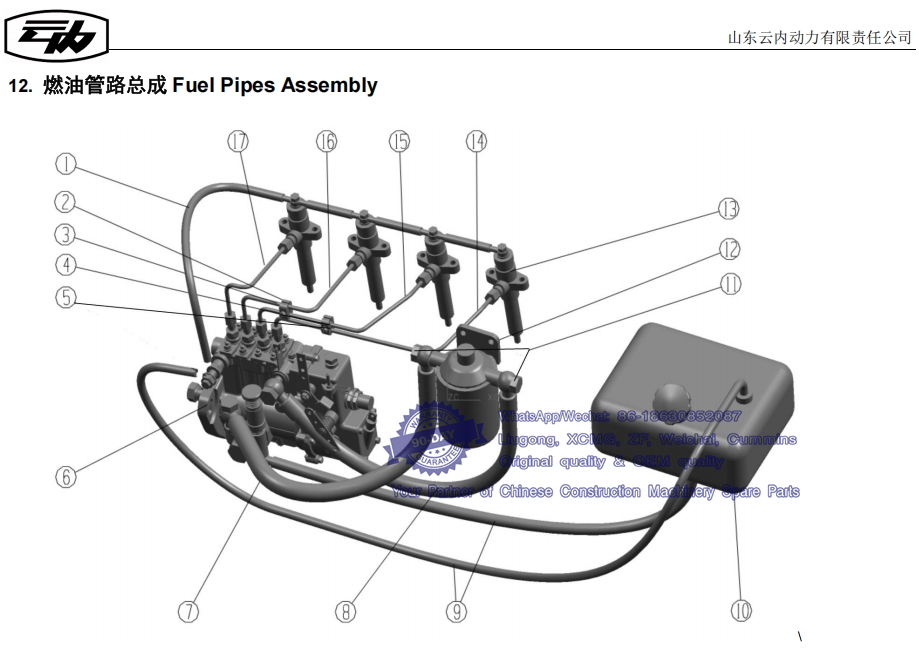

014 燃油管路总成 Fuel Pipes Assembly-- Yunnei Diesel Engine 490DB Parts Catalog
标号 物料编码 零件代号 零件名称 规格/型号 数量 备注
Item Part No Part Name Specs or Model Q’ty Remarks
1 SHA2540 490Q(DI)-25100H-2 喷油器回油管总成 Backleak rail φ10 1
2 SHA2344 490QB-23003 双管夹(后) Rear nip, double tube 1
3 SHA2348 490QB-23001 双管夹(前 Front nip, double tube 1 whatsapp: 86-18630852087
4 SHA2349 490QB-23002 三管夹(前) Front nip, three tube 1
5 SHA2352 490QB-23004 三管夹(后) Rear nip, three tube 1
6 SHA10006925 490DB-110001 喷油泵总成 Fuel injection pump assembly 1
7 SHA2551 490QZL-25300-1输油泵至滤清器出油管部件Output oil tube parts(fuel pump to fuel filter) 1
8 SHA2523 490QZL-25200柴滤至喷油泵进油管部件Fuel feeding pipe parts(fuel filter to fuel pump) 1
9 输油胶管 Fuel rubber pipe 1 whatsapp: 86-18630852087
10 油箱 Fuel tank 1
11 HB03196 JB-T6013_M14X1.5 铰接螺栓 Hinged bolts M14X1.5 2
12 SHA2333 490Q(DI)-24000 柴油滤清器总成 Fuel filter 1
13.1 SHA2210 PK132 喷油器总成 Oil ejector assembly 4 选用
13.2 SHA2202 490Q(DI)-22000 喷油器总成 Oil ejector assembly 4 whatsapp: 86-18630852087
14 SHA2354 490Q(DI)-23400A 第四缸高压油管部件 High pressure fuel pipe parts(4) M8-8.8 3
15 490Q(DI)-23300A 第三缸高压油管部件 High pressure fuel pipe parts(3) M8X30 2
16 490Q(DI)-23200A 第二缸高压油管部件 High pressure fuel pipe parts(2) 1
17 490Q(DI)-23100A 第一缸高压油管部件 High pressure fuel pipe parts(1) 1
