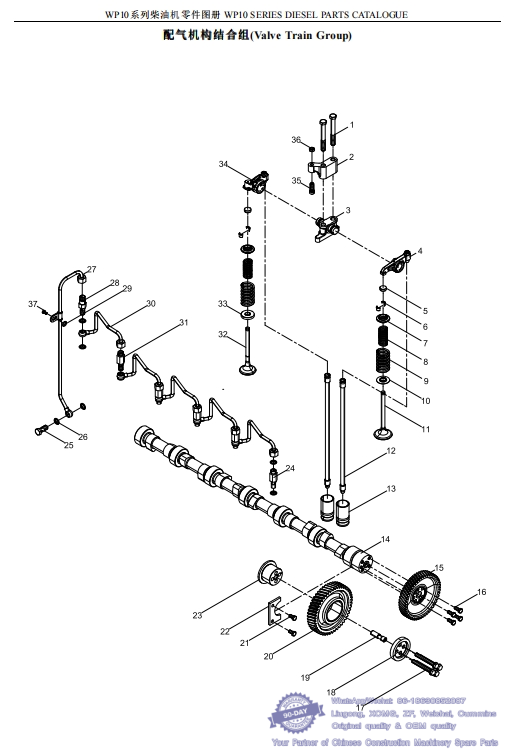

011 配气机构结合组(Valve Train Group)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90011350067 12 六角头螺栓 Hexagon bolt whatsapp 86-18630852087
2 612600050028 6 支撑臂 Carrying arm
3 612600050027 3 气门摇臂座总成 Valve rocker arm seat assembly
4 612600050177 6 进气门摇臂总成 Intake valve rocker arm
5 61500050105 12 气门帽 Valve cap
6 61500050025 24 气门锁夹 Valve collet whatsapp 86-18630852087
7 61500050109 12 气门弹簧上座 Valve spring seat (upper)
8 61500050001 12 气门内弹簧 Inner valve spring
9 61500050002 12 气门外弹簧 Outer valve spring
10 614050017 6 进气门弹簧下座 Intake valve spring seat (lower)
11 612600050073 6 进气门 Intake valve
12 612600050210 12 推杆 Push rod whatsapp 86-18630852087
13 61500050032 12 气门挺柱 Tappet
14 612600050087 1 凸轮轴总成 Camshaft assembly
15 614050053 1 凸轮轴正时齿轮 Camshaft timing gear
16 612600050145S 4 六角头螺栓 Hexagon bolt
17 61560050059S 4 六角头螺栓 Hexagon bolt
18 61560050045 1 垫片 Gasket
19 61560050058 1 轴 Shaft
20 61560050053 1 中间齿轮总成 Intermediate gear assembly
21 90003802399S 2 六角头螺栓 Hexagon bolt
22 614050133 1 凸轮轴止推片 Camshaft thrust
23 61560050044 1 中间齿轮轴 Intermediate gear shaft whatsapp 86-18630852087
24 612600050041 1 螺纹接头 Screw joint
25 612600050039 1 空心螺栓 Hollow bolt
26 612600050042 13 密封垫圈 Seal washer
27 612600050123 1 EVB进油长管 EVB fuel inlet pipe assembly (long)
28 612600050107 1 空心螺栓接头 Hollow bolt adapter
29 90003932023 1 波形弹性垫圈 Wave spiral washer
30 612600050088 5 进油短管总成 Fuel inlet pipe assembly (short)
31 612600050040 4 空心螺栓接头 Hollow bolt adapter whatsapp 86-18630852087
32 612600050025 6 排气门 Exhaust valve
33 61500040014 6 排气门弹簧下座 Exhaust valve spring seat (lower)
34 612600050179 6 EVB排气摇臂组件 EVB Exhaust Rocker Arm Set
35 612600050038 6 调节螺栓总成 Adjustment bolt assembly
36 2130050065 6 气门间隙调整螺母 Valve adjusting nut
37 90003802411 1 六角头螺栓 Hexagon bolt whatsapp 86-18630852087

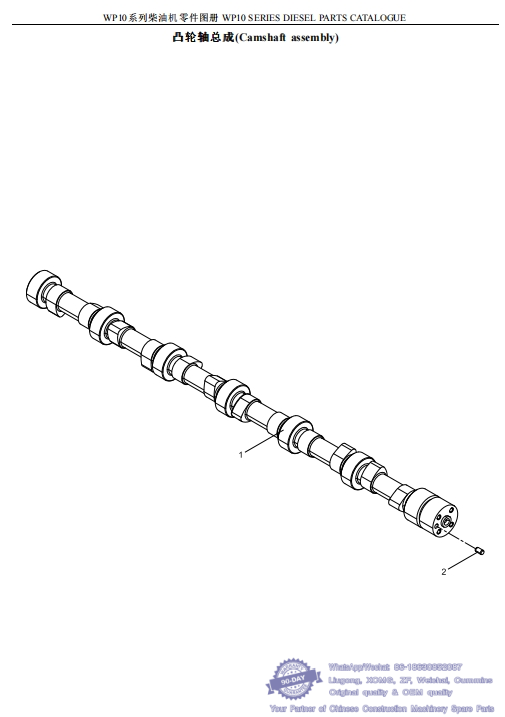

012 凸轮轴总成(Camshaft assembly)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600050024 1 凸轮轴 Camshaft
2 90003901409 1 圆柱销 Straight pin whatsapp 86-18630852087

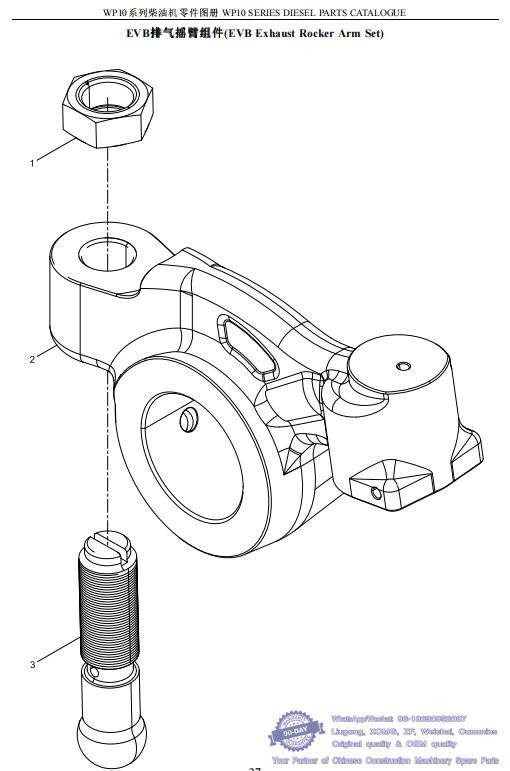

013 EVB排气摇臂组件(EVB Exhaust Rocker Arm Set)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 2130050065 6 气门间隙调整螺母 Valve adjusting nut
2 612600050059 6 排气门摇臂组件 Exhaust valve rocker arm whatsapp 86-18630852087
3 612600050043 6 气门间隙调节螺钉 Valve Adjusting Bolt

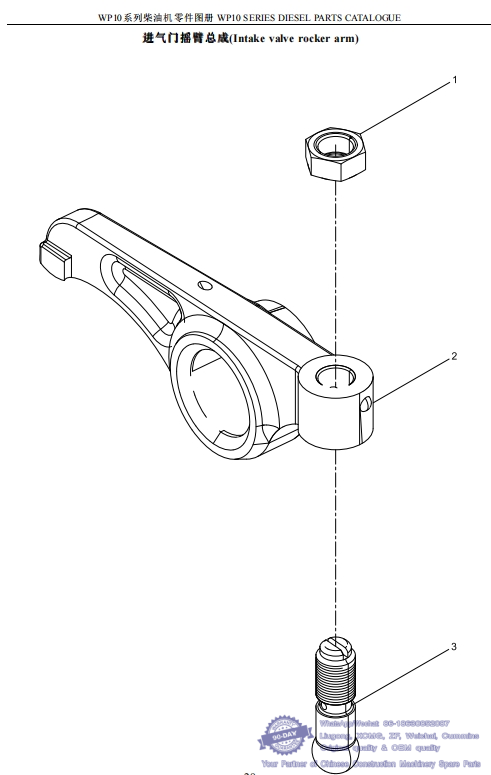

014 进气门摇臂总成(Intake valve rocker arm)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 2130050065 6 气门间隙调整螺母 Valve adjusting nut whatsapp 86-18630852087
2 614050048 6 进气摇臂 Intake Rocker Arm
3 614050010 6 气门间隙调整螺钉 Valve Adjusting Bolt whatsapp 86-18630852087

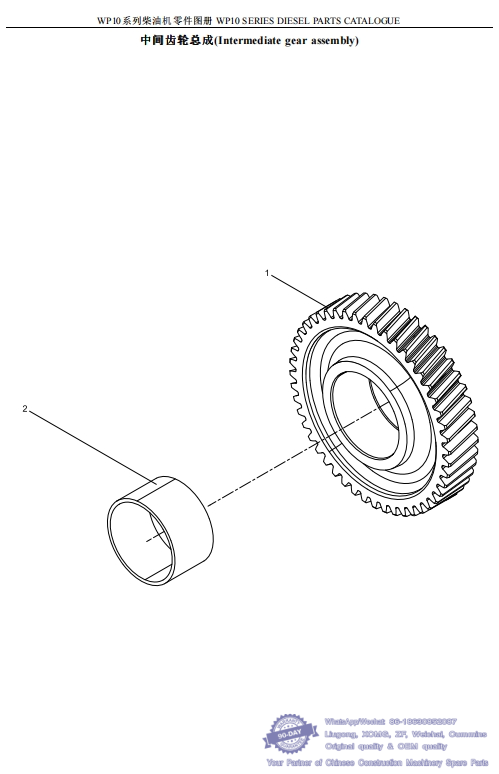

015 中间齿轮总成(Intermediate gear assembly)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61560050052 1 中间齿轮 Intermediate gear whatsapp 86-18630852087
2 61560050051 1 衬套 Bushing
