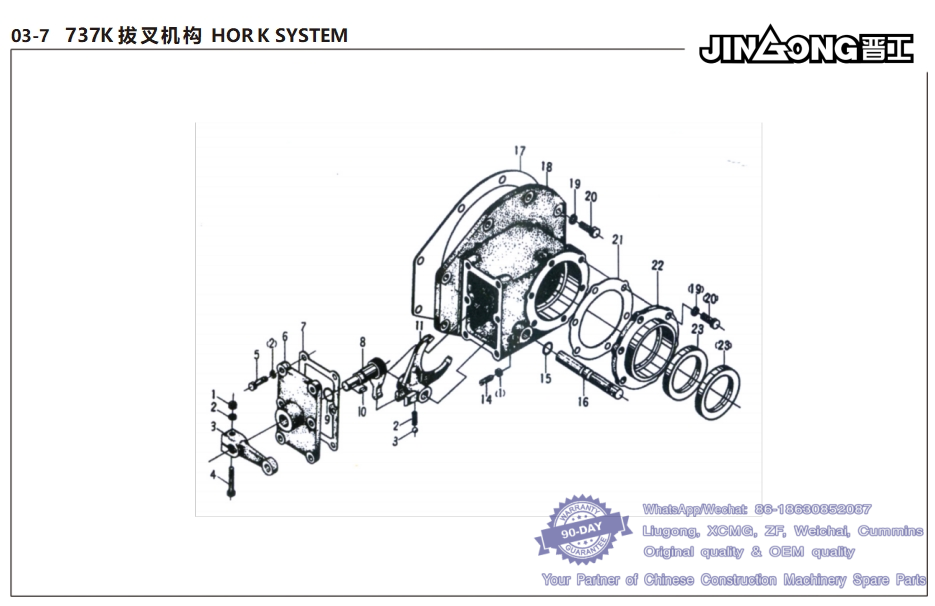

011 03-7 737K 拔 叉 机 构 HOR K SYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 GB6170-86 M8 2 六角螺母 NUT
2 GB93-87 8 7 弹簧垫圈 WASHER
3 1 摇臂(脱桥) ROCKER ARM
4 GB5782-86 M8×45 1 六角螺栓 BOLT
5 GB5783-86 M8×25 6 六角螺栓 BOLT
6 1 侧盖 SIDE COVER
7 1 纸垫 PAPER WASHER
8 1 杆臂 ROD ARM
9 20×2.5 1 O型圈 O-RING
10 GB1099-77 6×22 1 半圆键 HALF-MOON BOND
11 1 后桥脱开拨叉 FORK
12 直径1.6 1 弹簧 SPRING
13 GB308-89 10 1 钢球10 BALL BEARING
14 GB71-85 1 紧定螺钉 LOCK SCREW
15 1 O型圈 O-RING
16 18×2.5 1 拨叉轴 POKE BEARING SHAFT whatsapp 86-18630852087
17 1 纸垫？0.5 PAPER WASHER
18 1 拨叉机构壳体 FORK SYSTEM HOUSING
19 GB93-87 10 14 垫圈 WASHER
20 GB5783-86 M10×25 14 六角头螺栓 NUT
21 ? 0.5 纸垫 PAPER WASHER
22 后输出轴油封盖 COVAR
23 65×90×12 油封 KELET ON OIL SEA whatsapp 86-18630852087

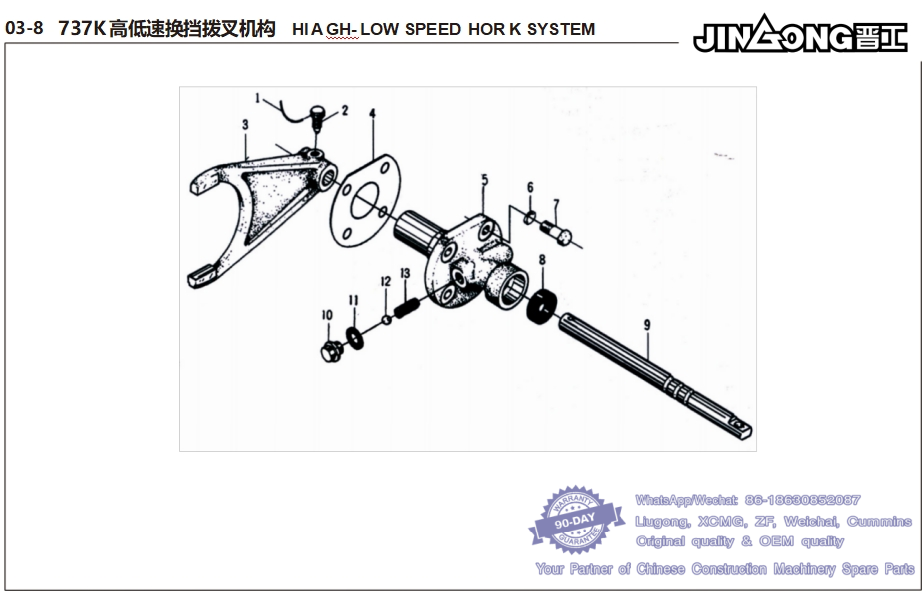

012 03-8 737K 高低速换挡拨叉机构 HI A GH- LOW SPEED HOR K SYSTEM- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 直径1 1 铁丝 LRON CHAIN
2 1 紧定螺钉 LOCKING BOLT
3 1 高低换档拨叉 DIAL FORK whatsapp 86-18630852087
4 1 纸垫 PAPER SPACER
5 1 拨叉支架 BRACKET
6 GB93-87 10 4 垫圈 WASHER
7 GB5783-86 M10×30 4 六角螺栓 HEXANGULAR BOLT
8 JB2600-80 18×35×10 1 油封 OIL SEAL
9 1 拨叉轴 SHAFT whatsapp 86-18630852087
10 Q21-01 M12×1.25 1 螺塞 PLUG
11 1 垫圈 WASHER
12 GB308-89 10 1 钢球 BALL STEE
13 41.6 1 弹簧 SPRING

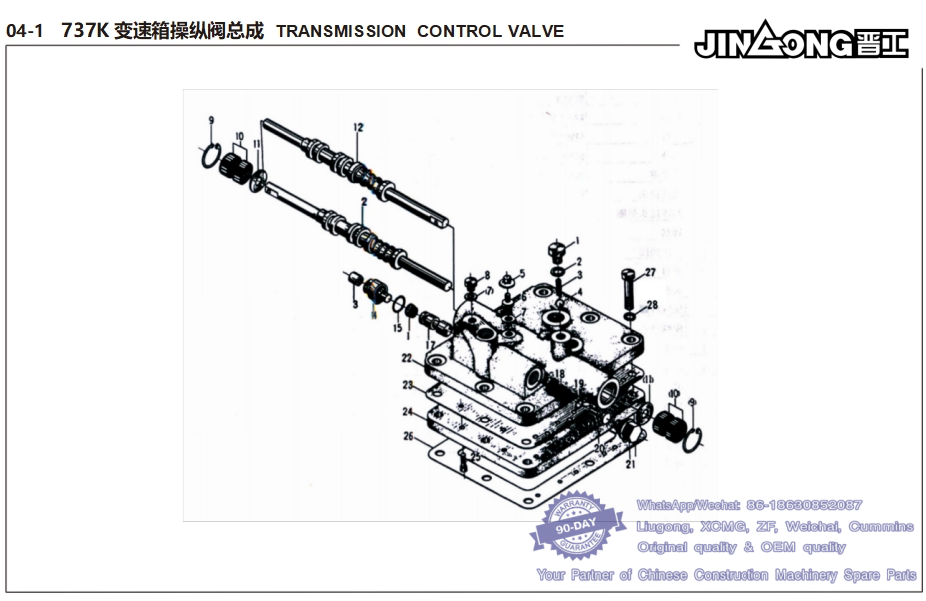

013 04-1 737K 变速箱操纵阀总成 TRANSMISSION CONTROL VALVE- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 1 螺钉 SCREW
2 1 垫圈 WASHER
3 1 弹簧 SPRING
4 GB308-89 10 1 钢球 STEEL BALL
5 (D 10) 1 防尘罩 DUST PROOD SLEEVE whatsapp 86-18630852087
6 1 测压接头 FITING
7 2 测压接头垫圈 WASHER
8 M10×1-6h 1 螺塞 BOLT
9 GB893.2-86 2 孔用挡圈 RING SNAP
10 14×30×10 4 油封 OIL SEAL
11 2 调整垫圈 WASHER
12 1 操纵滑阀 CONTROL VALVE whatsapp 86-18630852087
-12 1 操纵滑阀 CONTROL VALVE
13 1 防尘套 DUST PROOD SLEEVE
14 1 螺塞 BOLT
15 22×2.5 1 O型圈 O-RING
16 1 皮碗 BOWL
17 1 制动滑阀 BRAKE VALVE
18 1 弹簧 SPRING
-18 1 弹簧 SPRING
19 16×2 1 O型圈 O-RING
20 1 弹簧座 SPRING SEAT
21 1 螺塞 BOLT
22 1 阀体 VALVE BODY
23 80.5 1 纸垫 PAPER SPACER
24 1 底板 DOWN PLATE
25 GB70-85 M6×16 15 圆柱头内六角螺钉 SCREW
26 1 纸垫 PAPER SPACER
27 GB5782-86 M10×45 8 六角螺栓 BOLT whatsapp 86-18630852087
28 GB93-87 8 垫圈 WASHER

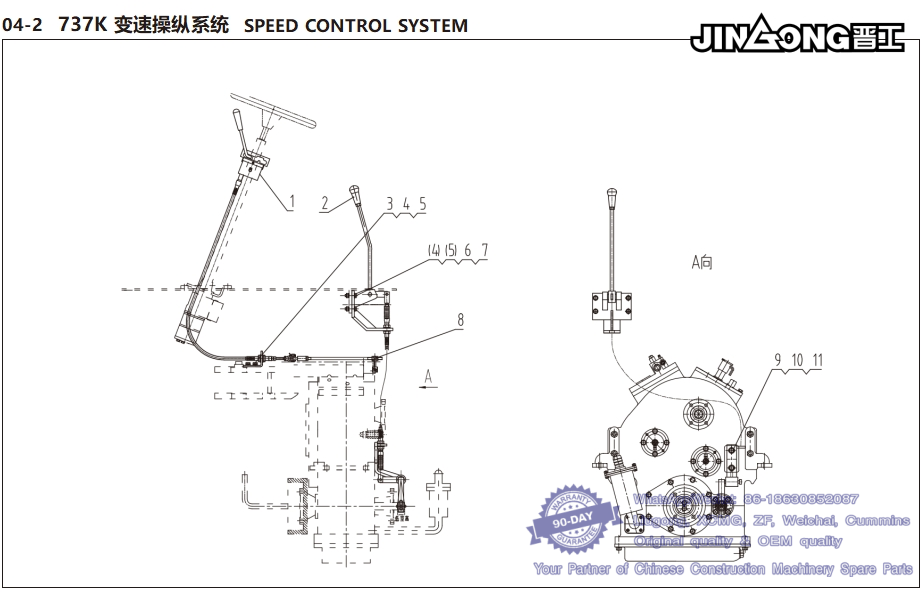

014 04-2 737K 变速操纵系统 SPEED CONTROL SYSTEM- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 3G040102A 2030700059 变速操纵软轴 cable
2 3G040201A 2030700017 高低挡操纵软轴 cable whatsapp 86-18630852087
3 GB/T5783 2010200070 2 全螺纹螺栓M10*25 Bolt
4 GB,/T93 2010400004 弹垫10 washer
5 GB/T97 . 1 2010400023 平垫圈10 washer
6 GB/T5783 2010200073 4 全螺纹螺栓M10*40 Bolt
7 GB,/T6170 2010300016 4 1型螺母M10 Nut whatsapp 86-18630852087
8 3G040101B 2030700004 连接机构 Bracket
9 GB/T5783 2010200099 2 全螺纹螺栓M12*20 Bolt
10 GB,/T93 2010400005 2 弹垫12 washer
11 GB/T97 . 1 2010400024 2 平垫圈12 washer whatsapp 86-18630852087

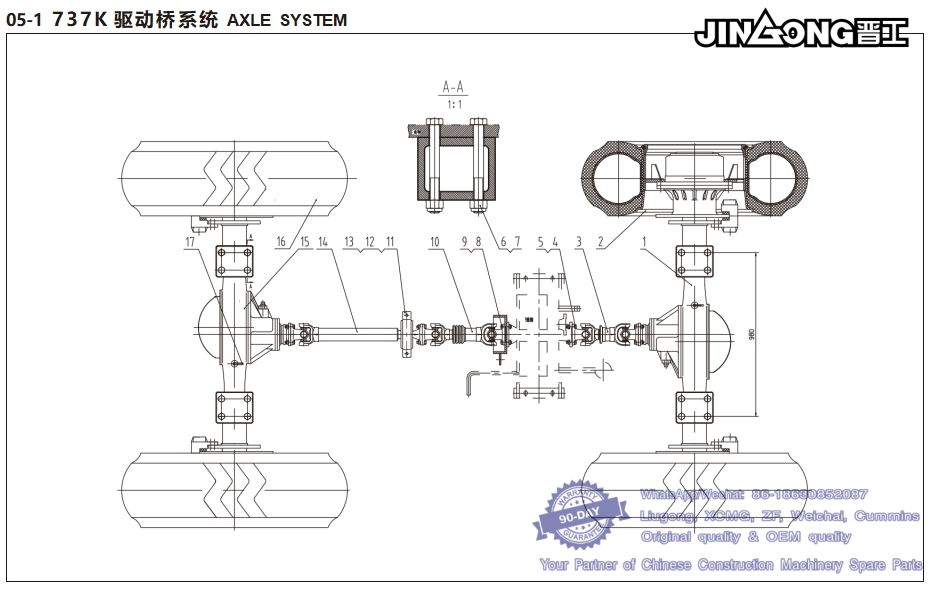

015 05-1 737K 驱 动 桥 系 统 AXLE SYSTEM- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 ZL30 -B 2030600046 后驱动桥(莱阳) Axle
2 3G0501 2030600165 4 轮 Rin body轮体总成
3 3G0502 2030600059 后传动轴 Drive shaft assem
4 404027C 2020700019 4 螺栓M12*1 5*28 Bolt whatsapp 86-18630852087
5 GB,/T889 . 2 2010300006 4 尼龙螺母M12*1 . 5 Nut
6 3G05-4 2020700037 桥螺栓M24*2*220 Bolt
7 GB,/T889 . 2 2010300008 尼龙螺母M24*2 Nut whatsapp 86-18630852087
8 GB,/T889 . 2 2010300007 尼龙螺母M14*1 . 5 Nut
9 3G05- 3 2020700134 螺栓M14*1 . 5*42 Bolt
10 3G0503 2030600060 中传动轴 Drive shaft assem
11 GB,/T5782 2010200281 2 螺栓M12*55 Bolt
12 GB,/T93 2010400005 2 弹垫12 washer whatsapp 86-18630852087
13 GB,/T6170 2010300017 2 1型螺母M12 Nut
14 3G0504 2030600061 前传动轴 Drive shaft assem whatsapp 86-18630852087
15 ZL30 -A 2030600047 前驱动桥(莱阳) Axle
16 17 . 5 -25 2039900006 4 轮胎 Tire
17 404002 2020600004 2 透气管 permeability cell
