动力传动 Power Train

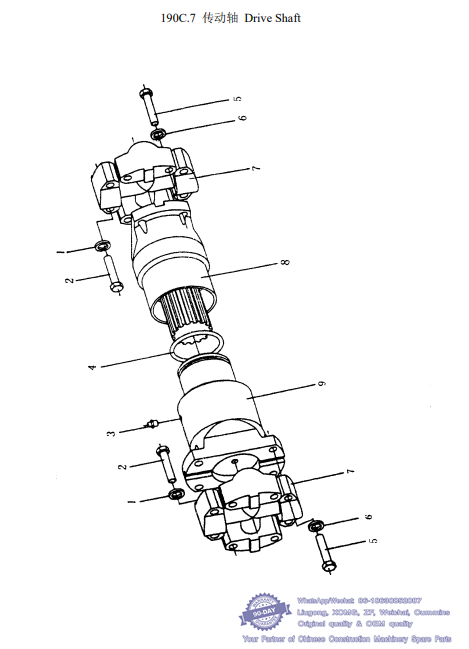

011 190C.7 传动轴 Drive Shaft -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 B-G000930-00003 1 垫圈 12 Washer 8 00005-
2 B-G057850-00007 1 螺栓 M12×1.5×55-10.9ZnD Bolt 8 00005-
Z-29C-070-00001 1 传动轴 190C.7.1 Drive shaft 1 00005-
3 .B-J07940A-00001 1 .油杯 M10×1 .Grease fitting 1 00005-
4 .B-Q020710-00100 1 .O 形密封圈 80×5.7 .O-ring 1 00005- N
5 .B-G057850-00003 1 .螺栓 M12×1.25×55 .Bolt 8 00005- N
6 .B-G000930-00003 1 .垫圈 12 .Washer 8 00005- N
7 .P-202-01-008 1 .万向节总成 T160 .Cross shaft fork 1 00005-
8 . 1 .防尘套 190C.7-1 .Sleeve 1 00005- N
. 1 .花键轴叉 YL27.7-2C .Spline shaft fork 1 00005- N
9 . 1 .花键套 ZL50E.3.3-2A .Sleeve 1 00005- N
. 1 .堵盖 85Z.01.4-12 .Dust 1 00005- N

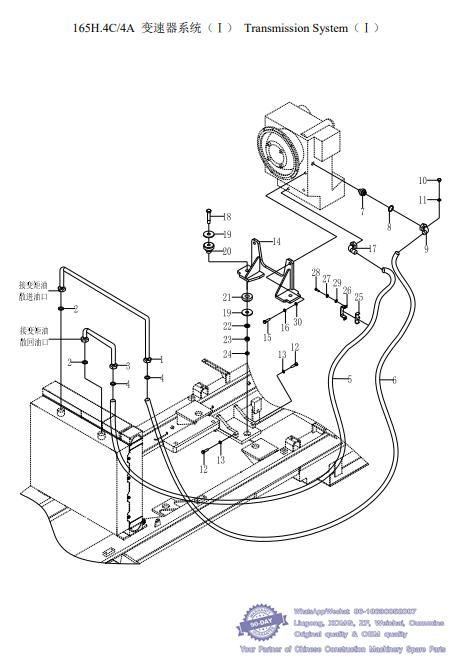

012 165H.4C/4A 变速器系统（Ⅰ） Transmission System（Ⅰ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-29C-040-00006 1 接管 190C.4.3 Tube 1 00005-
2 B-G03452A-00011 1 O 形圈 30×3.55 O-ring 2 00005-
3 Z-29C-040-00015 1 接管 190C.4.2 Tube 1 00005-
4 B-Q020710-00050 1 O 形圈 32×3.1 O-ring 6 00005-
5 B-Q020750-00068 1 胶管接头 25I-2700（Cummins） Hose（Cummins） 1 00005-
B-Q020750-00065 1 胶管接头 25I-2300（SC8D） Hose（SC8D） 1 00005-
6 B-Q020750-00128 1 胶管接头 25I-2800（Cummins） Hose（Cummins） 1 00005-
B-Q020750-00066 1 胶管接头 25I-2380（SC8D） Hose（SC8D） 1 00005-
7 Z-29C-040-00005 1 接头 190C.4-5 Joint 2 00005-
8 B-J010020-00010 1 垫圈 30 Washer 2 00005-
9 Z-29C-040-00008 2 变速器出油管 190C.4.1 Tube 1 00005-
10 B-J010000-00001 1 螺塞 M10×1 Plug 2 00005-
11 B-J010020-00001 1 垫圈 10 Washer 2 00005-
12 B-G057830-00104 1 螺栓 M20×80ZnD Bolt 4 00005-
13 B-G061720-00008 1 螺母 M20ZnD Nut 4 00005-
14 Z-29C-040-00019 1 支承座 190C.4.4 Support 1 00005-
15 B-G057830-00097 1 螺栓 M20×50ZnD Bolt 4 00005-
16 B-G000930-00008 1 垫圈 20 Washer 4 00005-
17 Z-16H-040-00002 1 接管 Z60H.4.1.1 Tube 2 00005-
18 B-G057820-00124 1 螺栓 M22×140ZnD Bolt 2 00005-
19 Z-130-010-00006 1 垫圈 Z30.1-10 Washer 4 00005-
20 Z-130-010-00003 1 缓冲座 Z30.1.2.1 Support 2 00005- N
21 Z-130-010-00002 1 缓冲橡胶 Z30.1.2-1 Cushion 2 00005- N
Z-130-010-00001 缓冲橡胶垫（组件） Cushion 2 00005-
22 B-Q020490-00013 1 垫圈 22 Washer 4 00005-
23 B-G061720-00009 1 螺母 M22ZnD Nut 2 00005-
24 B-G061700-00020 1 螺母 M22ZnD Nut 2 00005-
25 Z-29C-040-00009 1 压板 190C.4-3 Board 2 00005-
26 Z-29C-040-00011 1 橡胶垫 190C.4-4 Washer 2 00005-
27 B-G000930-00001 1 垫圈 10 Washer 4 00005-
28 B-G057830-00003 1 螺栓 M10×20ZnD Bolt 4 00005-
29 B-G00097B-00002 1 垫圈 10ZnD Washer 4 00005-
30 B-G00097B-00010 1 垫圈 20ZnD Washer 4 00005-

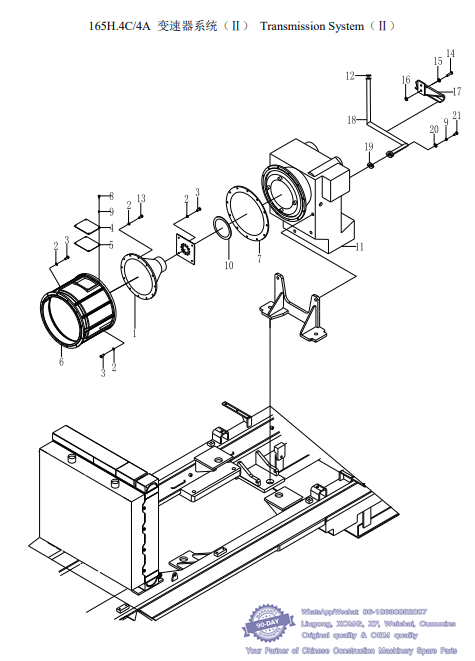

013 165H.4C/4A 变速器系统（Ⅱ） Transmission System（Ⅱ） -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
1 Z-718-040-00001 1 飞轮连接盘 718.4-1（Cummins） Disc 1 00005-
Z-29C-040-00007 1 飞轮连接盘 190C.4-2A（SC8D） Disc 1 00005-
2 B-G000930-00001 1 垫圈 10 Washer 40 00005-
3 B-G057830-00011 1 螺栓 M10×35-10.9ZnD Bolt 40 00005-
4 Z-130-02D-00025 2 盖板 Z30.2D.1-16 Plate 1 00005-
5 Z-130-02D-00012 1 弹性垫 Z30.2D.1-17 Pag 1 00005-
6 Z-29C-040-00002 1 飞轮壳连接盘 190C.4-1A Disc 1 00005-
7 Z-29C-040-00026 1 软钢纸板 190C.4-7 Washer 1 00005-
8 B-G057830-00137 1 螺栓 M8×16ZnD Bolt 4 00005-
9 B-G000930-00017 1 垫圈 8 Washer 6 00005-
10 Z-29C-040-00014 1 调整垫 190C.4-9 Tab 1 00005-
11 W-03-00001 1 变速器 6WG1804644006171 Transmission 1 00005-
12 4644.231.100 1 油标尺（杭齿） Oil gauge 1 00005-
13 B-G057830-00016 1 螺栓 M10×45ZnD Bolt 8 00005-
14 B-G057830-00037 1 螺栓 M12×35ZnD Bolt 2 00005-
15 B-G00097B-00004 1 垫圈 12ZnD Washer 2 00005-
16 B-G061720-00002 1 螺母 M12 Nut 2 00005-
17 Z-29H-040-00001 1 加油管保护板 190H.4.3 Plate 1 00005-
18 Z-29C-040-00024 2 加油口总成 190C.4.5 Tube 1 00005-
19 Z-29C-040-00013 1 垫 190C.4-6 Pag 1 00005-
20 B-G00097B-00023 1 垫圈 8ZnD Washer 2 00005-
21 B-G057830-00146 1 螺栓 M8×30ZnD Bolt 2 00005-

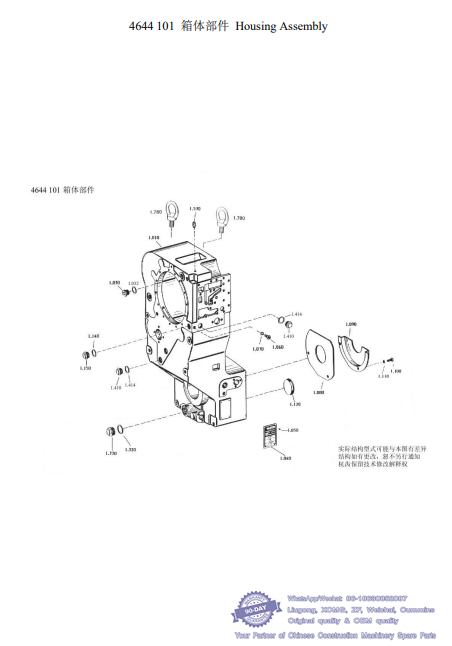

014 4644 101 箱体部件 Housing Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4644 301 304 箱体 Housing 1
030 0636 302 027 螺塞 M30×1.5 DIN908 5,8 Plug 1
032 0634 304 275 O 形圈 27×2 ZFN744 O-ring 1
040 0730 365 867H 铭牌 Nameplate 1
050 GB/T12618.1-2006 抽芯铆钉 3.2×7-10 Rivet 4
060 0636 305 007H 螺塞 AM14×1.5 DIN7604 Plug 1
070 Q20-03A-04 紫铜垫圈 14 Washer 1
080 4644 301 007 盖板 Plate 1
090 4644 301 192 盖板 Plate 1
100 GB/T5783-2000 六角头螺栓 M8×16 Bolt 2
110 GB/T848-2002 小垫圈 8 Washer 2
120 4466 351 081 密封罩 Sealing cover 2
140 JB/T982-1977 组合垫圈 30 Washer 1
150 0636 302 027H 螺塞 M30×1,5 DIN908 5,8 Plug 1
410 0637 510 206 螺塞 AM30×1.5 DIN7604 Plug 2
530 0750 131 027 通气帽 Breather cap 1
780 0636 804 003 吊环 M20 DIN580 Susoension loop 2

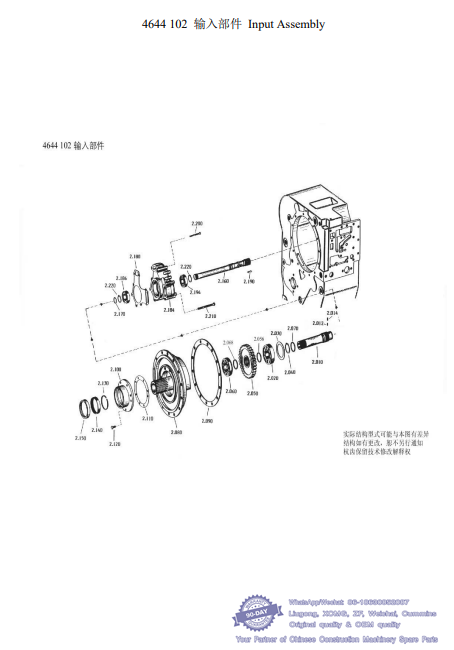

015 4644 102 输入部件 Input Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4644 302 188 涡轮轴 Turbine shaft 1
012 GB/T879.1-2000 圆柱销 2.5×5 Pin 1
014 GB/T879.1-2000 圆柱销 1.5×5 Pin 1
020 0750 116 139 球轴承 6308 C3 40×90×23 Bearing 1
030 0769 120 427 调整垫片 Shim 1
040 0630 501 031 弹性挡圈 40×1.75 Washer 1
050 4644 302 016 输入齿轮 Gear 1
060 0750 118 200 滚柱轴承 NJ209 E / C3 45×85×19 Bearing 1
070 0734 317 252 搭扣密封环 Sealing ring 1
080 4644 302 250 配油法兰 Flage 1
090 4644 302 211 纸垫 Gasket 1
100 4642 301 136 泵轮轴承座 Seat 1
110 4644 301 262 纸垫 Gasket 1
120 GB/T5783-2000 六角头螺栓 M8×28 Bolt 8
130 0734 401 078 搭扣密封环 Sealing ring 1
140 0735 298 027 滚针轴承 HK75×83×16 Bearing 1
150 0750 111 231 轴用密封圈 Sealing ring 1
160 4644 311 893 辅助驱动轴 Shaft 1
170 0634 402 025 搭扣密封环 Sealing ring 1
180 4644 301 265 纸垫 Gasket 1
184 0501 208 765 齿轮泵 Pump 1
186 0750 116 104 球轴承 6206 RS / J 30×62×16 Bearing 1
190 GB/T1096-2003 平键 6×6×28 Key 1
194 0750 116 104 球轴承 6206 RS / J 30×62×16 Bearing 1
200 GB/T5782-2000 六角头螺栓 M8×16 Bolt 4
210 GB/T5782-2000 六角头螺栓 M8×115 Bolt 4
220 0630 501 024 轴用挡圈 30×1.5 DIN471 Retaining ring 2
