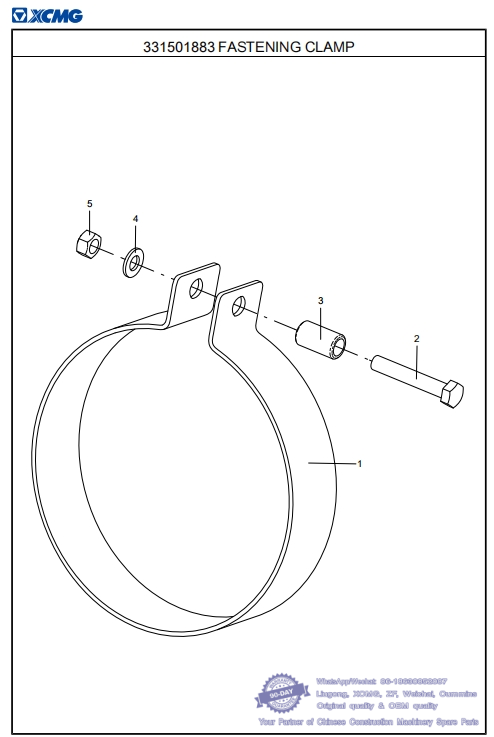

011 331501883 FASTENING CLAMP-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500044 INTAKE AND EXHAUST SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 331501881 1 FASTENING CLAMP whatsapp 86-18630852087
2 805046619 1 BOLT M10×60 GB/T5782-2000
3 331501882 1 SLEEVE PIPE
4 805338279 1 WASHER 10 GB/T97.1-2002
5 805238371 1 NUT M10 GB/T6170-200 whatsapp 86-18630852087

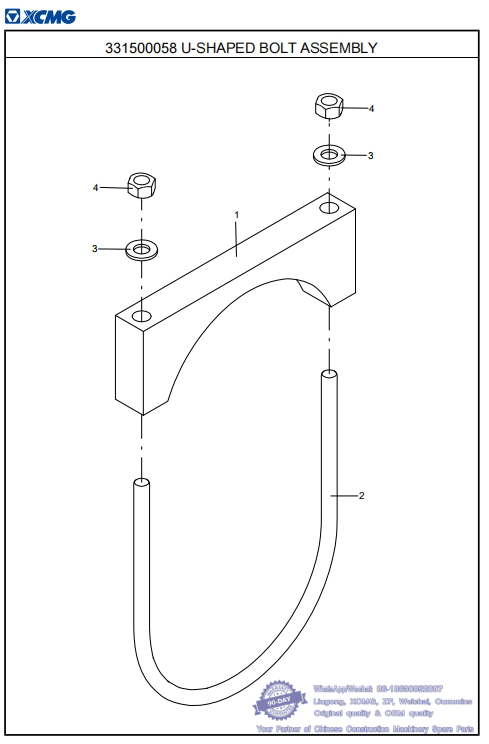

012 331500058 U-SHAPED BOLT ASSEMBLY- XCMG Mining Dump Truck XDR100 Parts Catalog
331500044 INTAKE AND EXHAUST SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 331500080 1 U-TYPE BOLT SEAT whatsapp 86-18630852087
2 331500079 1 U-BOLT
3 805338279 2 WASHER 10 GB/T97.1-2002
4 805238371 2 NUT M10 GB/T6170-2000 whatsapp 86-18630852087

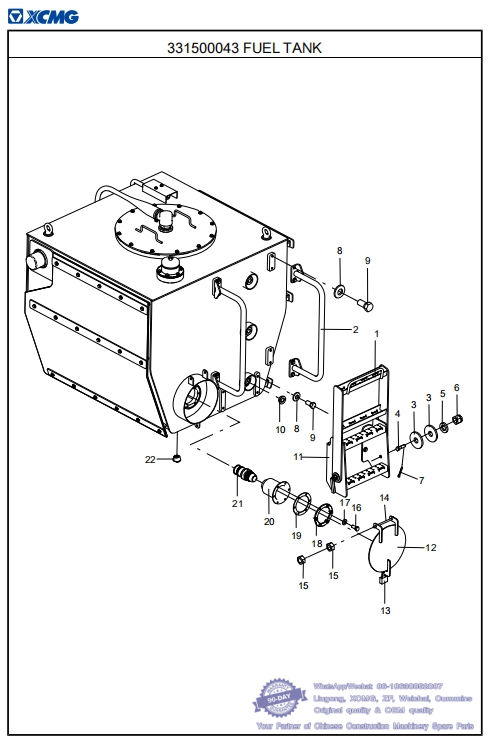

013 331500043 FUEL TANK -- XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 331502842 1 MAINTENANCE HOOK LADDER
2 331504186 2 BANISTERS
3 805338447 6 WASHER 16 GB/T5287-2002 whatsapp 86-18630852087
4 805000268 2 BOLT M16×60 GB/T31.1-2013
5 805338296 2 WASHER 16 GB/T1230-2006
6 805238520 2 NUT M16 GB/T6178-1986
7 805639639 2 PIN 4×32 GB/T91-2000
8 805301374 24 WASHER 12 DIN6796
9 805046469 24 BOLT M12×25 GB/T5783-2000
10 801138283 3 ROUND OIL POINTER
11 331502838 1 MAINTENANCE LADDER WELDING
12 330304875 1 COVERING PLATE COMPONENT
13 801541161 1 TRICYCLIC STAINLESS STEEL PADLOCK whatsapp 86-18630852087
14 805051076 1 BOLT M10×170 NON-STANDARD
15 805238371 2 NUT M10 GB/T6170-2000
16 805046508 8 BOLT M8×20 GB/T5783-2000
17 805301384 8 WASHER 8 DIN6796
18 330304879 1 PRESSURE PLATE whatsapp 86-18630852087
19 330304878 1 SEALING GASKET
20 800159927 1 MOUNTING FLANGE
21 800153417 1 FUEL RECEIVER
22 330304862 2 MAGNETIC PLUG whatsapp 86-18630852087

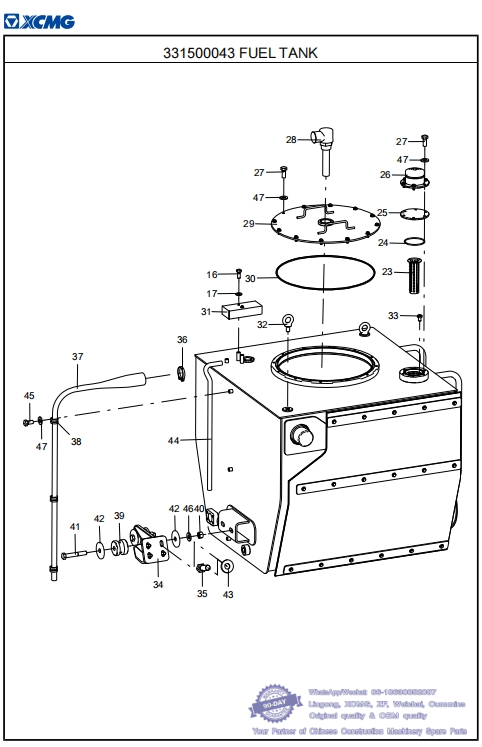

014 331500043 FUEL TANK -- XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
23 803403201 1 FILTER SCREEN whatsapp 86-18630852087
24 803303554 1 ORING 115×5.3 GB/T3452.1-2005
25 330304898 1 COVER PLATE OPTIONAL
26 330105978 1 TANK FILLER CAP COMPONENT 38
27 805011330 18 BOLT M10×25 GB/T5783-2000
28 800153412 1 RESPIRATOR whatsapp 86-18630852087
29 331500090 1 ACCESS OPENING END COVER
30 803416063 1 O-RING
31 330105027 1 COVER PLATE
32 805140074 2 SCREW M20 GB/T825-1988
33 805141406 3 SCREW M5×8 GB/T818-2000
34 331500089 1 ABSORBER SUPPORT
35 805006280 4 BOLT M16×45 GB/T5783-2000
36 801905582 1 HOOP
37 330105850 1 RUBBER HOSE
38 800104639 3 RUBBER SLEEVE HOOP
39 803406751 2 DAMPER
40 805238491 2 NUT M22 GB/T6184-2000 whatsapp 86-18630852087
41 805047775 2 BOLT M22×140 GB/T5782-2000
42 331500037 4 BASEPLATE
43 805301377 4 WASHER 16 DIN6796
44 331500092 1 FUEL TANK BODY
45 805046525 3 BOLT M10×20 GB/T5783-2000
46 805301386 2 WASHER 22 DIN6796 whatsapp 86-18630852087
47 805301373 55 WASHER 10 DIN6796

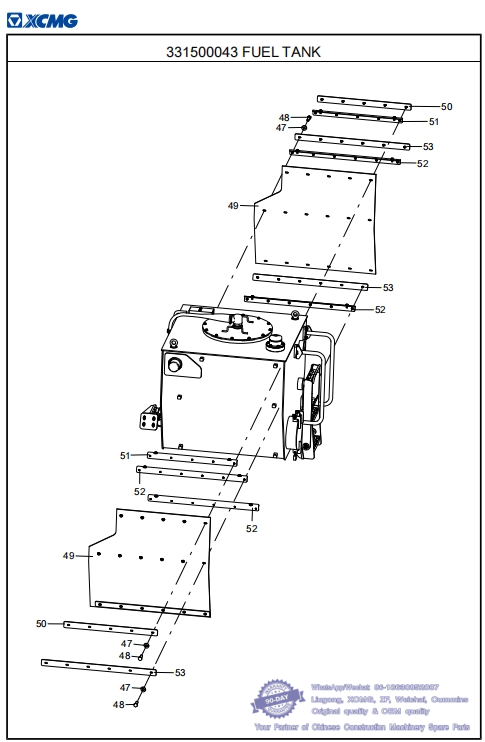

015 331500043 FUEL TANK -- XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
48 805046528 34 BOLT M10×35 GB/T5783-2000 whatsapp 86-18630852087
49 331502764 2 SPLASH BOARD
50 331502765 2 PRESSURE PLATE
51 331502760 2 MOUNTING PLATE A
52 331502762 4 MOUNTING PLATE B whatsapp 86-18630852087
53 331502766 4 PRESSURE PLATE
