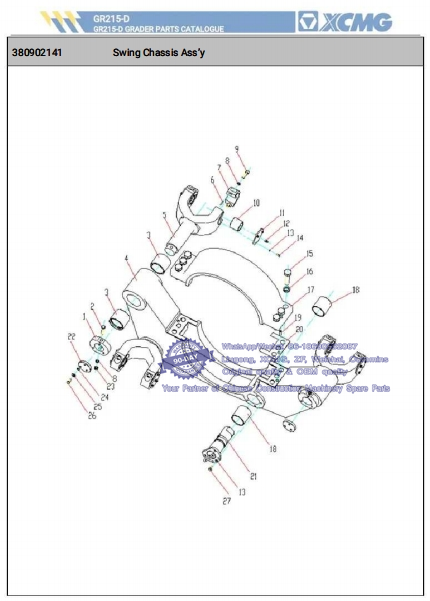

011 380902141 Swing Chassis Ass’y-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 381600390 Fixed Ring 3
2 805000215 M12X140 Bolt 3 whatsapp:86-18630852087
3 381600397 Copper Sheathing 6
4 380903657 DOWN SWING FRAME 1
5 380903659 F OR K 3
6 805639021 B6×28 Pin B6×28 6 whatsapp:86-18630852087
7 381600392 Cover 6
8 805300018 12 Washer 15
9 805100506 M12×40 Screw 12
10 381600393 Bushing 6
11 381600391 Cover 6
12 801100336 M10X1 Oil Cup M10X1 6
13 805300014 10 WASHER 10 whatsapp:86-18630852087
14 805000068 M10×16 Bolt 6
15 805000270 M24X100 Bolt 6
16 805338233 24 Washer 6
17 380901102 Up Swing Frame 1
18 381600396 Bushing 2 whatsapp:86-18630852087
19 805634937 A12×32 PIN 2
20 381601144 washer 8
21 381601225 TELESCOPIC PIN 1
22 380300928 COVER 3
23 805200098 M12 NUT M12 3
24 805300010 GB/T93 8 WASHER 9
25 805300069 WASHER 9 whatsapp:86-18630852087
26 805000033 M8X16 Blot M8X16 9
27 805000604 M10×30 BOLT M10×30 4

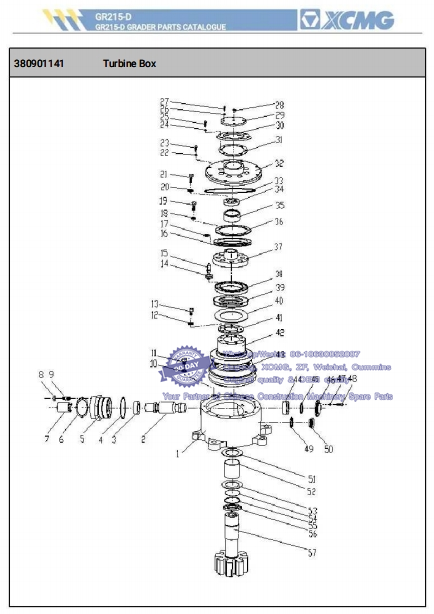

012 380901141 Turbine Box-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 800347060 HOUSING BODY 1
2 800347034 WORM 1
3 800551984 31310 BEARING 1
4 800347036 O 125×4 O SEAL RING 1 whatsapp:86-18630852087
5 800347038 CONNECTOR 1
6 800347037 SPACER 1
7 800347035 COVER 1
8 805238444 M14×16 N UT 1 whatsapp:86-18630852087
9 805046809 M14×70 BOLT 4
10 805302904 M16 WASHER 4
11 803268954 M16×1.5 PLUG SCREW 1
12 805300010 8 WASHER 8
13 805139962 M8×20 INNER HEXAGON SCREW 8
14 800347045 SPRING STEEL 32
15 800347044 RATCH WHEEL 8
16 800347042 DETENT 1
17 801736975 0.5×5×20 SPRING 8
18 805105141 M6 WASHER 6
19 805005688 M6×15 BOLT 6 whatsapp:86-18630852087
20 805300018 12 WASHER 5
21 805000404 M12×45 BOLT 5
22 805300018 12 WASHER 5
23 805000458 M12×50 BOLT 8
24 805300010 8 WASHER 8
25 805000690 M8×25 BOLT 6
26 805300010 8 WASHER 8 whatsapp:86-18630852087
27 805000690 M8×25 BOLT 6
28 800347049 M10×1 AIR BLEED SCREW 1
29 800347050 COVER 1
30 800347051 UPPER SEAL COVER BOARD 1
31 800347052 GASKET 1
32 800347053 COVER 1
33 800347054 O 250×4 O SEAL RING 1
34 800347039 TOP PRESSURE PLATE 1
35 800347040 UPPER BUSHING 1
36 800347041 COMPRESS STEEL 1
37 800347043 CLOSING ROLLER 1
38 800347046 FRICTION PLATE TOP BOARD 1
39 800347048 FRICTION ASSEMBLY 1 whatsapp:86-18630852087
40 800347055 FRICTION PLATE DOWN PAD 1
41 800347047 LOCK PLATE 1
42 800347056 INSIDE AND OUTSIDE POINTS 1
43 800347057 TURBINE 1 whatsapp:86-18630852087
44 800551984 31310 BEARING 1
45 800347032 90×3 SEAL RING 1
46 800347031 TRAIL COVER 1
47 805300010 8 WASHER 8
48 805000690 M8×25 BOLT 6
49 805300085 M27 WASHER 1
50 800347058 M27×1.5 OIL LEVEL INDICATOR M27X1.5 1
51 800347059 UPPER GASKET 1 whatsapp:86-18630852087
52 800347061 AXLE BUSHING 1
53 800347062 DOWN GASKET 1
54 805805505 145×7 SEAL RING 2
55 800347063 SEAL RING 2 whatsapp:86-18630852087
56 800347387 SEAL RING BASE 1
57 800347389 DRIVE SHAFT 1

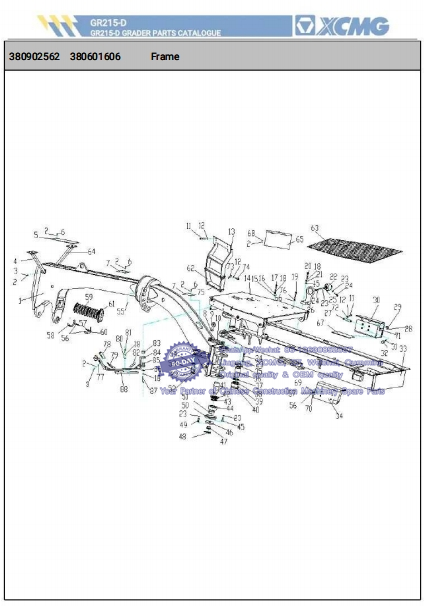

013 380902562 380601606 Frame-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380905153 FRAME 1
2 805338259 8 WASHER 20
3 805046507 M8×20 BOLT 8
4 380501044 LEFT FRONT LAMPPOST 1 whatsapp:86-18630852087
5 380900841 Ⅰ COVER PLATE 1
6 805046503 M8×16 BOLT 12
7 380900842 Ⅱ COVER PLATE 2
8 380901157 Pin 2
9 380901156 Pin 2 whatsapp:86-18630852087
10 380900916 LEVER 1
11 805046473 M10×30 BLOT 4
12 805338260 10 WASHER 4 whatsapp:86-18630852087
13 380501176 ladder 2
380904656 GR215DⅡ
14 380602485 GR215DⅤ CAB BASE 1
15 805238374 M16 NUT 20
16 380600626 WASHER 4
17 805046664 M16X70 Bolt 4 whatsapp:86-18630852087
18 805338263 16 Washer 20
19 805140490 M20X50 Bolt 4
20 805048207 M16X95 Bolt 16
21 805338284 16 Washer 16 whatsapp:86-18630852087
22 380200687 Absorber 4
23 805338261 12 Washer 50
24 805046482 M12X30 Bolt 12
25 380300672 Washer 4
26 380901046 bracket 4
27 380901151 Cover Plate 4
28 805140922 M6X18 Bolt 4
29 380901158 Rubber 4
30 380902077 Right accumulator box 1 whatsapp:86-18630852087
31 805140945 M6X25 Bolt 4
32 380901148 Rubber 4
380900621 GR215DⅡ
33 Back Frame 1
380602234 GR215DⅤ
34 380902076 Left accumulator box 1
35 380900922 Cover Plate 2
36 380900923 Upper Beryllium Axle 1 whatsapp:86-18630852087
37 380900920 Cover Plate 1
38 380900921 Felt Ring 1
39 800515283 GE90ES Joint Bearing 1
40 860101074 130 Bolt 2
41 380905146 Ante Beryllium Axle 1
42 380901044 Ante Gland 1
43 380900915 Felt Ring 1
44 800515288 GEG90ES Joint Bearing 1
45 805009805 M12X1.5X40 Bolt 6
46 380905148 Cover Plate 1
47 380905147 Nut 1
48 805600080 8X80 Pin 1
49 805048257 M20X1.5X45 Bolt 6
50 380900925 Flange 1 whatsapp:86-18630852087
51 380905149 Axle Bushing 1
52 380900918 Cover Plate 4
53 805046485 M12X25 Bolt 4 whatsapp:86-18630852087
54 805604514 Bolt 2
55 801100336 M10X1 Grease Nipple 9
56 805338258 6 Washer 16
57 805046496 M6X20 Bolt 16
58 380901126 I Cover Plate I 2
59 380901050 Cover Plate 1 whatsapp:86-18630852087
60 380900860 II Cover Plate II 2
61 380900861 Bush 1 whatsapp:86-18630852087
62 380300684 Rubber 2
380904646 GR215DⅡ
63 Rubber 1
380602487 GR215DⅤ
64 380501046 1
LAMPPOST
65 380902430 Toolbox 1
65 380600627 Washer 4
66 380100333 Rubber 2
67 805046505 M8X18 Bolt 4
68 805338258 6 Washer 8
69 805338264 6 Washer 8
70 380901147 Rubber 4 whatsapp:86-18630852087
71 805338278 10 Washer 10
72 380300682 Washer 8
73 805046529 M10X40 Bolt 16 whatsapp:86-18630852087
74 380300683 Paddle 2
75 805300023 20 Washer 4
76 805338265 8 Washer 7
77 380501113 Rubber 1
78 380501090 Rubber 1
79 805338284 16 Washer 2
80 805004814 M16×55 Bolt 2
81 380501089 Rubber 1
82 380501088 Absorber 2
83 380501088 Absorber 2
84 380501085 Support 1 whatsapp:86-18630852087
85 380501086 Absorber 2
86 380501087 Washer 2
87 805047561 M16×110 Bolt 2
88 380501111 Rubber 1

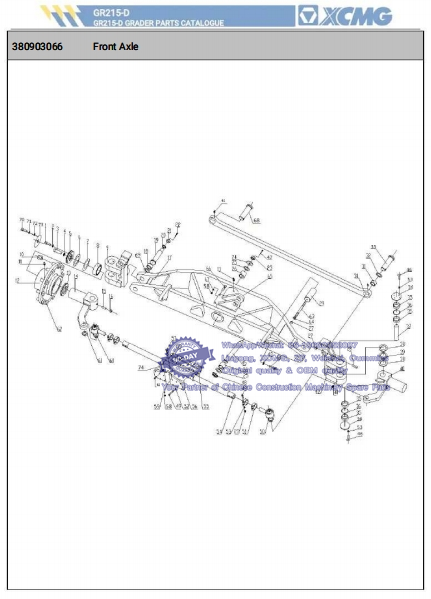

014 380903066 Front Axle-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805101783 M12×30 SCREW 12
2 805300018 12 WASHER 12 12
3 805000311 M20×55(10.9) BOLT 2 whatsapp:86-18630852087
4 805300023 20 WASHER 2
5 380905027 COVER 2
6 380900932 RING PIECE 8
7 380900935 ADJUSTING SHIM 2 whatsapp:86-18630852087
8 800515213 32018 CONICAL ROLLER BEARING 4
9 380903073 LEFT INCLINED JOINT 1
10 380901054 NUT 20
11 801103672 M10×1 OIL CUP 4 whatsapp:86-18630852087
12 380901130 H UB 2
13 380900931 SPACING RING 2
14 380905026 LEFT STEERING KNUCKLE 1
15 805140967 M16×40(33H) SCREW 3
16 805200109 M16 NUT 2 whatsapp:86-18630852087
17 380903067 AXLE FRONT 1
18 800515286 GAC40S JOINT BEARING 4 whatsapp:86-18630852087
19 805604517 PIN SHAFT 2
20 805300118 30 WASHER 2
21 805203801 M30X2 SHOTTED NUT 2
22 805601535 6X60 COTTER PIN 2
23 805203871 M36×2 NUT 1
24 380901059 WASHER 1
25 380901058 WASHER 3
26 380901055 SLEEVE 2
27 805203197 M10 NUT 7
28 805140956 M10×90 SCREW 2
29 805604516 PIN SHAFT 1 whatsapp:86-18630852087
30 380903077 CROSSED ROD 1
31 380900929 SLEEVE 2
32 380901051 WASHER 1
33 805604519 PIN SHAFT 1
34 380903080 JAM RING 4
35 800515216 NK55/25 NEEDLE BEARING 8 whatsapp:86-18630852087
36 380900928 RETAINER RING,WIRE 4
37 380903079 KING PIN 2
38 380901064 THRUST WASHER 6
39 800515215 THRUST NEEDLE BEARING 2
40 380905025 RIGHT STEERING KNUCKLE 1
41 801103215 M10×1( ) OIL CUP M10×1(STAINLESS STEEL) 9
42 380903069 RIGHT INCLINED JOINT 1
43 805338245 NL- 20 WASHER 2
44 805000599 M20X50 BOLT 2
45 805604518 PIN SHAFT 1 whatsapp:86-18630852087
46 805011330 M10×25 BOLT 16
47 805604683 6X80 COTTER PIN 1
48 380901056 LOCK PLATE 1
49 805048384 M10×75(10.9) BOLT 16
50 380901101 RIGHT BALL JOINT 1 whatsapp:86-18630852087
51 380901069 CLAMP RING 4
52 805302535 10 WASHER 10 12
53 805300014 10 WASHER 10 20
54 380903062 LEVER 1
55 380903063 COUPLING RING 1
56 380904727 SEAT 1
57 805048208 M16×85(10.9) 2
58 805203851 M16 NUT 6
59 805338246 NORD-LOCK 16 NORD-LOCK WASHER 16 6
60 380901068 LEFT BALL JOINT 1
61 380901071 WASHER 2
62 380902714 BOLT 20 whatsapp:86-18630852087
63 805000184 M10×120 BOLT 1
64 380901129 WASHER 2
65 380901128 BRACKET 1
66 805100453 M16X70 BOLT 4
67 801702945 16 DISK SPRING 4 whatsapp:86-18630852087
68 805604515 PIN SHSFT 1
69 380901052 THRUST WASHER 6
70 805002022 M6×18 BOLT 8
71 805300030 6 WASHER 8
72 805300029 6 WASHER 8
73 380902080 COVER 2 whatsapp:86-18630852087
74 380300763 WASHER 12

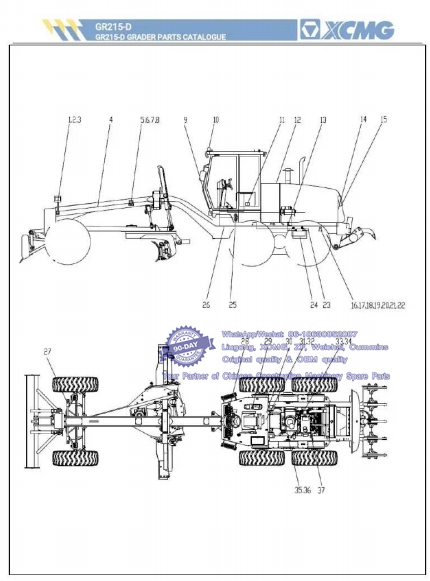

015 380904673 GR215D02/03 Electrical System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 803506776 FRONT COMBINED LAMP 2
2 805046510 M8×30 BOLT 4
( )
3 805338259 8( ) SCREW WASHER 4
4 380501180 FRONT FRAMEHARNESS 1 whatsapp:86-18630852087
5 803546714 WORK LIGHT 2
6 803741940 WORK LIGHT BRACKET 2
7 805046507 M8×20 BOLT 8
( )
8 805338259 8( ) SCREW WASHER 8 whatsapp:86-18630852087
9 803546714 WORK LIGHT 2
10 803545739 ROTATING BEACON 1
11 380904677 PLATE,RELAY 1
12 803545986 FUEL SENSOR 1
13 803685348 POWER SWITCH 1
14 380602780 REAR COWLINGHARNESS 1
15 803548022 REAR COMBINED LAMP 2
16 380602101 BRACKET 1
17 805048356 M6×15 BOLT 2
18 805338258 6( ) SCREW WASHER 2
19 805046507 M8×20 BOLT 4
( )
20 805338259 8( ) SCREW WASHER 4
21 805046477 M8( ) N UT 4
22 803504584 REVERSE ALARM 1
23 380905823 SUPPLY LINEASSEMBLY 1 whatsapp:86-18630852087
24 803542747 BATTERY 2
25 803506732 HORN 1
26 380904675 REAR FRAMEHARNESS 1
27 801969188 PAD 2
28 380905593 INSTRUMENTATION CONSOLE ASS'Y 1
29 380904676 OPERATING PLATE 1 whatsapp:86-18630852087
30 803646231 T.C.OIL TEMPERATURE TRANSDUCER 1
31 803506973 T.C. OIL PRESSURE TRANSDUCER 1
32 803683558 ROTARY JOINT 1
33 803507248 ENGINE OIL PRESSURE TRANSDUCER 1 whatsapp:86-18630852087
34 803683557 ROTARY JOINT 1
35 803611480 RELAY 1
36 380602906 RELAYBRACKET ENGINE WATER 1
37 803506974 TEMPERATURE TRANSDUCER 1
