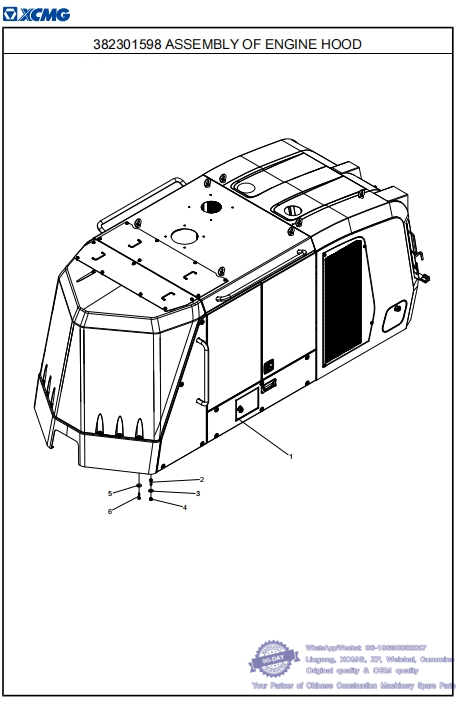

011 382301598 ASSEMBLY OFF ENGINE HOOD-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 382301603 1 ASSEMBLY OF ENGINE HOOD 30 whatsapp 86-18630852087
2 805006287 12 BOLT M12×40 (DACROMET) GB/T5783-2000
3 329900298 12 THICKENED LARGE WASHER
4 805238396 12 NUT M12 (DACROMET) GB/T6184-2000
5 329900343 2 THICKENED LARGE WASHER
6 805046238 2 BOLT M10×40 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087

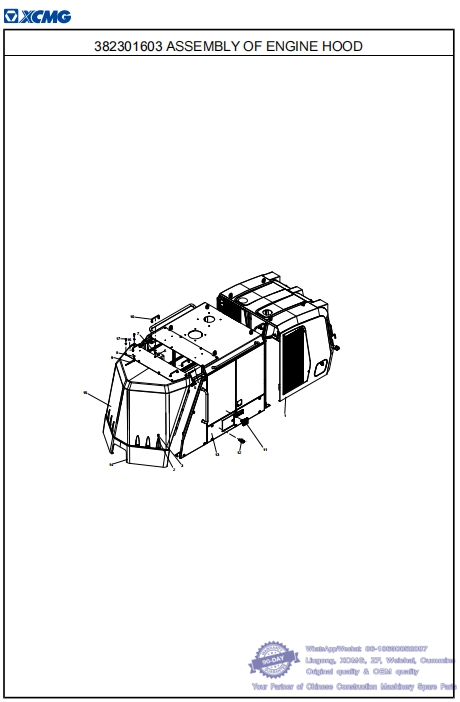

012 382301603 ASSEMBLY OFF ENGINE HOOD-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301598 ASSEMBLY OF ENGINE HOOD
No. PART NUMBER QTY NAME NOTE PAGE
1 382301478 1 REAR COVER ASSEMBLY whatsapp 86-18630852087
2 329900302 23 THICKENED FLAT WASHER
3 805046473 16 BOLT M10×30 (DACROMET) GB/T5783-2000
4 329900303 4 THICKENED FLAT WASHER
5 805046480 4 BOLT M12×75 (DACROMET) GB/T5782-2000
6 382301602 1 SUPPORT PLATE
7 805238371 2 NUT M10 (DACROMET) GB/T6170-2000
8 805046524 3 BOLT M10×16 (DACROMET) GB/T5783-2000
9 381204543 1 POINTER whatsapp 86-18630852087
10 801543975 4 HANDLE
11 801543958 2 LOCKSET
12 801543949 1 LOCKSET
13 382301599 1 MIDDLE COVER ASSEMBLY 32
14 381204005 1 FRONT LOWER COVER ASSEMBLY
15 381204004 1 FRONT TOP COVER ASSEMBLY
16 381101146 1 COVER PLATE
17 805046525 4 BOLT M10×20 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087

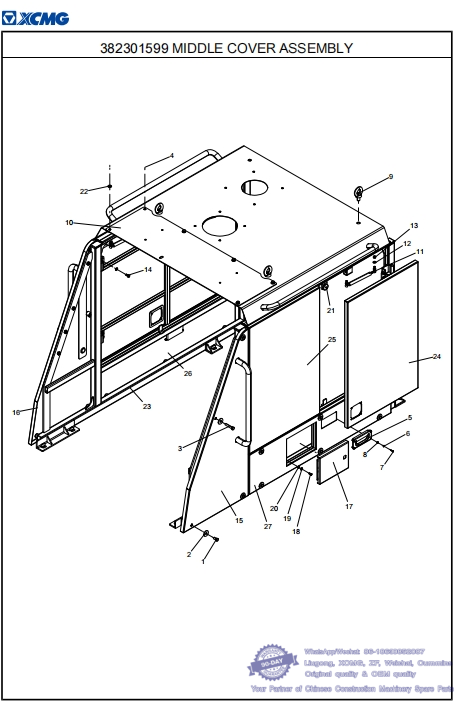

013 382301599 MIDLE COVER ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301603 ASSEMBLY OF ENGINE HOOD
No. PART NUMBER QTY NAME NOTE PAGE
1 805046525 20 BOLT M10×20 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087
2 329900343 20 THICKENED LARGE WASHER
3 805046535 2 BOLT M10×55 (DACROMET) GB/T5783-2000
4 805046238 4 BOLT M10×40 (DACROMET) GB/T5783-2000
5 382301129 2 CONCEALED HANDLE
6 805338225 16 WASHER 4 (DACROMET) DIN6796
7 805048877 8 BOLT M4×16 GB/T5783-2000 whatsapp 86-18630852087
8 805239317 8 NUT M4 GB/T6170-2000
9 805140648 4 SCREW M16 (DACROMET) GB/T825-1988
10 382301600 1 COVER PLATE
11 382200890 4 GAS SPRING
12 329900301 24 THICKENED FLAT WASHER
13 805046477 8 NUT M8 (DACROMET) GB/T6170-2000
14 805046503 16 BOLT M8×16 (DACROMET) GB/T5783-2000
15 382300719 1 WELDING OF LEFT COVER PLATE
16 382300717 1 WELDING OF RIGHT COVER PLATE
17 382300645 1 SMALL DOOR WELDING
18 805140034 4 SCREW M6×16 (DACROMET) GB/T819.1-2000
19 805301383 4 WASHER 6 (DACROMET) DIN6796
20 805238370 4 NUT M6 (DACROMET) GB/T6170-2000 whatsapp 86-18630852087
21 382301127 2 MAGNET
22 329900302 6 THICKENED FLAT WASHER
23 382301485 1 MIDDLE COVER WELDING ASSEMBLY
24 381204033 2 RIGHT DOOR WELDING1
25 381204087 2 RIGHT DOOR WELDING2
26 382301474 1 RIGHT LOWER DOOR PLANK
27 382301476 1 WELDING OF LEFT LOWER DOOR whatsapp 86-18630852087

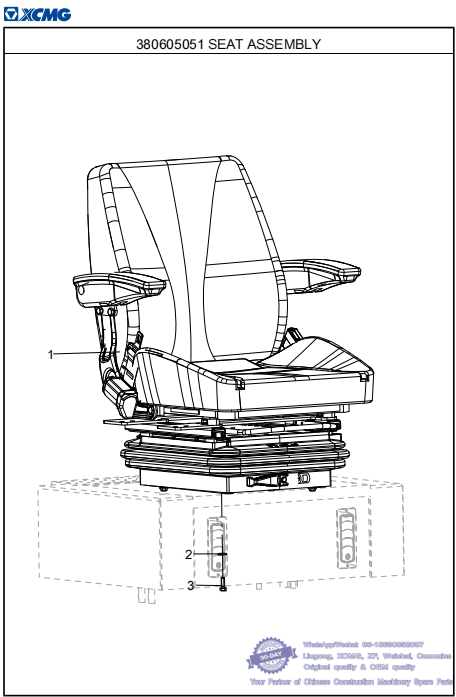

014 380605051 SEAT ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 801974705 1 SEAT whatsapp 86-18630852087
2 329900296 4 THICKENED LARGE WASHER
3 805046484 4 BOLT M8×25 (DACROMET) GB/T5783-2000 whatsapp 86-18630852087

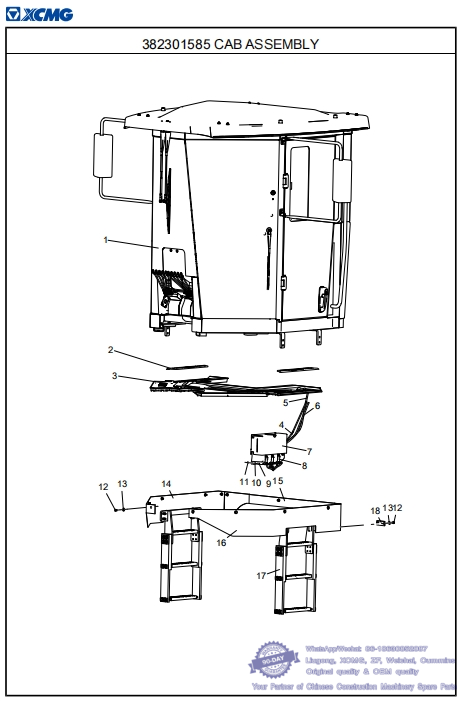

015 382301585 CAB ASSEMBLY-- XCMG Motor Grader GR2205T Spare Parts Catalog
382301662 MOTOR GRADER
No. PART NUMBER QTY NAME NOTE PAGE
1 380605191 1 CAB 38 whatsapp 86-18630852087
2 382300952 2 SCUFF PLATE
3 382301430 1 RUBBER BOTTOM PLATE
4 382300955 1 WIPER PIPE
5 382300960 1 WIPER PIPE
6 382300956 1 WIPER PIPE
7 382300925 1 KETTLE SHIELD
8 382300924 1 WIPER KETTLE
9 805046496 4 BOLT M6×20 (DACROMET) GB/T5783-2000
10 805338275 4 WASHER 6 (DACROMET) GB/T97.1-2002
11 805238370 4 NUT M6 (DACROMET) GB/T6170-2000 whatsapp 86-18630852087
12 805046525 17 BOLT M10×20 (DACROMET) GB/T5783-2000
13 329900297 17 THICKENED LARGE WASHER
14 382300884 1 RIGHT GUARD PLATE
15 382300916 1 REAR GUARD PLATE
16 382300878 1 LEFT GUARD PLATE
17 380401590 2 LADDER 72
18 382301465 2 FIXING PLATE OF GUARD PLATE whatsapp 86-18630852087
