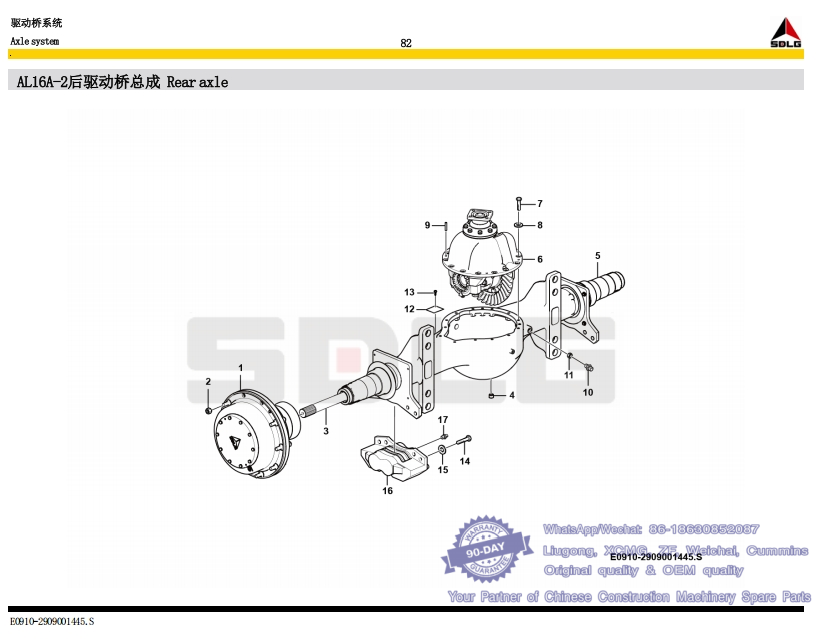

011 AL16A-2后驱动桥总成 Rear axle-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 29090014461 轮边减速器 Hub reduction N 2 whatsapp 86-18630852087
2 29070024161 轮辋螺母M18 Nut Y 20
3 29090011921 半轴 Drive shaft Y 2
4 29070021441 磁性螺塞 Plug Y 2
5 29090011392 桥壳总成 Axle casing Y 1
6 29090011382 后主传动总成 Final drive Y 1
7 4011001430 螺栓GB5786-M12*1.25*35flZnyc-10.9-480 Bolt Y 14
8 29070015981 垫圈 Washer Y 14
9 4016000124 销GB119.2-10u8*30 Pin Y 2 whatsapp 86-18630852087
10 29070023071 透气嘴 Breather cap Y 1
11 4013000425 螺母GB6173-M10*1flZnyc-05-480 Nut Y 1
12 29090012311 后桥标牌 Name plate N 1
13 4019000012 铆钉GB827-3*5-BL2 Rivet Y 4
14 29070021631 螺栓 Screw Y 8
15 29070011121 垫圈 Washer Y 8 whatsapp 86-18630852087
16 4120001739 制动钳 Brake caliper Y 2
17 4120001740 放气嘴 Nipple Y 2

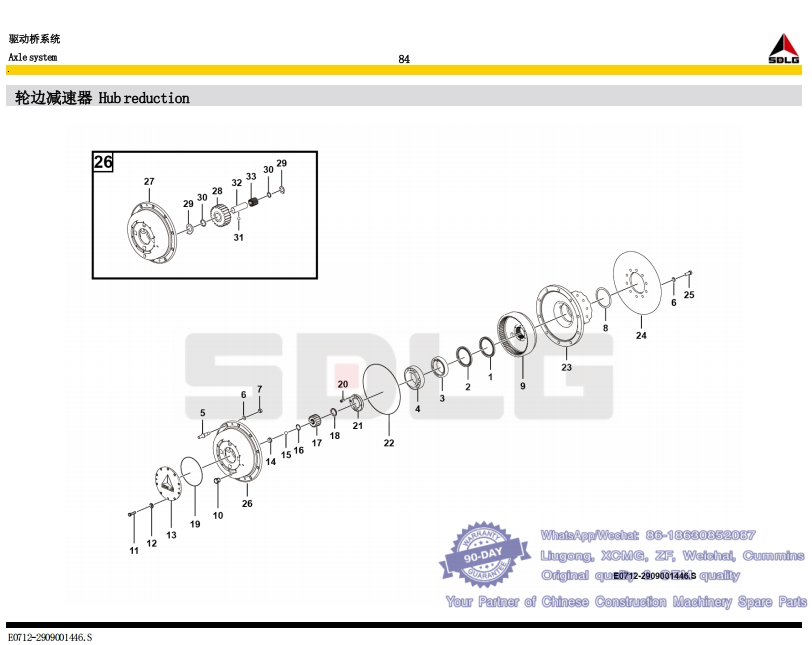

012 轮边减速器 Hub reduction-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4030001095 密封圈GB13871.1-FB11514512-DWS Sealing ring Y 1
2 4030001096 密封圈GB13871.1-FB11514512-D Sealing ring Y 1
3 4021000334 滚动轴承GB297-32019 Bearing Y 1
4 4021000336 滚动轴承GB297-32218 Bearing Y 1 whatsapp 86-18630852087
5 29070024101 轮辋螺栓 Screw Y 10
6 29070019751 垫片18 Washer Y 24
7 4013000407 螺母GB6171-M18*1.5flZnyc-8-480 Nut Y 10
8 29090013661 防尘罩 Cover Y 1
9 29090014471 内齿圈 Ring gear Y 1 whatsapp 86-18630852087
10 29070021441 磁性螺塞 Plug Y 1
11 4011001249 螺栓GB5783-M10*30flZnyc-8.8-480 Screw Y 10
12 4015000025 垫圈GB93-10-65Mn Spring washer Y 10
13 29070007671 盖 Cover Y 1
14 29070009161 定位块 Block Y 1
15 4090000006 钢球GB308-17.462-GCr15 Ball Y 1
16 4015000257 挡圈GB894.1-38-65Mn Retaining ring Y 1
17 29090011941 太阳轮 Sun gear Y 1
18 29070024081 垫片 Shim Y 1
19 29070007681 O型密封圈 O-ring Y 1
20 4014000118 螺钉GB70-M8*1*20-8.8 Screw Y 2
21 29090011431 圆螺母 Round nut Y 1
22 29070019841 O形圈 O-ring Y 1
23 29090011442 轮毂 Hub Y 1
24 29070020651 制动盘 Brake disc Y 1
25 4011001431 螺栓GB5786-M18*1.5*50flZnyc-8.8-480 Bolt Y 14
26 29090013671 行星轮架总成 Planet gear kit Y 1
27 29090011411 行星轮架 Planet carrier Y 1
28 29070019831 行星齿轮 Planet gear Y 3
29 29070013181 垫片 Shim Y 6
30 4090000007 钢球GB308-8-GCr15 Ball Y 3 whatsapp 86-18630852087
31 3050900043 行星齿轮轴 Planet gear shaft Y 3
32 3050900042 挡环 Retaining ring Y 6
33 4090000003 滚针GB309-4*38-GCr15 Needle roller Y 84

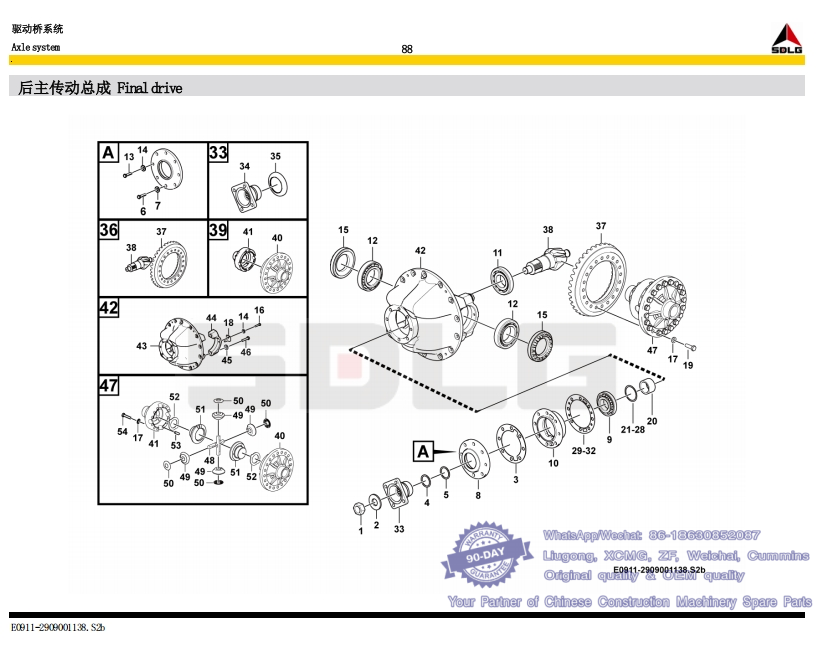

013 后主传动总成 Final drive-- SDLG LG933 LG936L Axle assembly Parts Catalog
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4013000042 螺母GB6171-M24*2EpZn-8 Nut Y 1
2 29070010522 垫圈 Washer Y 1
3 29090011561 密封垫片 Gasket Y 1
4 4030001094 密封圈GB13871.1-FB06008508-DWS Sealing ring Y 1
5 4030000854 密封圈GB13871.1-FB06008508-F Sealing ring Y 1
6 4011001317 螺栓GB5782-M12*50flZnyc-8.8-480 Screw Y 7
7 29070015981 垫圈 Washer Y 7
8 29090011501 密封盖 Sealing cover Y 1
9 4021000132 滚动轴承GB297-31309 Roller bearing Y 1 whatsapp 86-18630852087
10 29090011511 轴承套 Bearing bushing Y 1
11 4021000029 滚动轴承GB297-31311 Roller bearing Y 1
12 4021000134 滚动轴承GB297-32212 Roller bearing Y 2
13 4011001479 螺栓GB5783-M10*50flZnyc-8.8-480 Screw Y 1
14 29050015481 垫圈10 Washer Y 3
15 29070010321 调整螺母 Nut Y 2
16 4011000597 螺栓GB5786-M10*1*20EpZn-8.8 Bolt Y 2
17 29090007961 垫圈 Washer Y 22
18 3050900024 锁紧片 Lock washer Y 2
19 4011000345 螺栓GB5786-M14*1.5*30EpZn-10.9 Screw Y 14
20 29090011551 隔套 Sleeve Y 1
21 29090011571 调整垫片 Spacer sleeve Y 1
22 29090011581 调整垫片 Spacer sleeve Y 1 whatsapp 86-18630852087
23 29090011591 调整垫片 Spacer sleeve Y 1
24 29090011601 调整垫片 Spacer sleeve Y 1
25 29090011611 调整垫片 Spacer sleeve Y 1
26 29090011621 调整垫片 Spacer sleeve Y 1
27 29090011631 调整垫片 Spacer sleeve Y 1
28 29090011641 调整垫片 Spacer sleeve Y 1
29 29090012061 调整垫片 Shim Y 1
30 29090012071 调整垫片 Shim Y 3
31 29090012081 调整垫片 Shim Y 4
32 29090012091 调整垫片 Shim Y 5
33 29090011491 输入法兰 Flange Y 1
34 29090011651 法兰 Connection flange Y 1
35 29070010061 防尘罩 Dust cover Y 1
36 29090011541 主从动螺旋伞齿轮 Crown wheel Y 1
37 29090011661 从动螺旋伞齿轮 Crown wheel N 1
38 29090011671 主动螺旋伞齿轮 Crown wheel N 1
39 29090011692 差速器左右壳 Differential housing Y 1
40 29090011702 差速器左壳 Differential housing N 1 whatsapp 86-18630852087
41 29090012401 差速器右壳 Differential housing N 1
42 29090011522 托架总成 Center housing Y 1
43 29090011682 托架 Centre housing N 1
44 29070010331 轴承座 Bearing seat N 2
45 29070009511 垫圈 Washer Y 4
46 4011000231 螺栓GB5782-M16*70EpZn-8.8 Screw Y 4
47 29090011532 差速器总成 Differential Y 1
48 29070020611 一字轴 Shaft Y 2
49 29070020141 锥齿轮 Differential pinion Y 4 whatsapp 86-18630852087
50 29070020151 锥齿轮垫片 Thrust washer Y 4
51 29090011931 半轴齿轮 Drive shaft gear Y 2
52 29070020171 半轴齿轮垫片 Thrust washer Y 2
53 29070000461 固定销 Pin Y 4
54 4011000964 螺栓GB5785-M14*1.5*70EpZn-10.9 Screw Y 8
