011 发动机系统易损件清单 40000～6000 小时
ENGINE SYSTEM QUICK-WEAR PART 40000～6000h-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 61560080305 喷油器 FUEL INJECTOR 6
2 612600090340 起动机 STARTER 1
3 612600090506 发电机 DC GENERATOR 1
4 612600061739 水泵 WATER PUMP 1
5 615G00060016 节温器 THERMOSTAT 1
6 612600061511 张紧轮 TENSION PULLEY 1
7 612600030010 活塞 PLUNGER 6
8 612630010015 气缸套（四配套） CYLINDER LINER 6
9 61560030013 活塞销（四配套） PISTON PIN 6
10 612600030051 活塞环组件（四配套） PISTON RING ASS’Y 6
11 81560030012 挡圈 BEAD FLANGE 12
12 612600040355 气缸盖垫片CYLINDER COVERCUSHION 6
13 61500110024 进气管垫片 AIR INLET PIPE PAD 6
14 612600114293 排气管垫片 AIR OUTLET PIPE PAD 6
15 614060008 水泵密封垫 WATER PUMP PAD 1
16 30800010003 空压机密封圈 AIR COMPRESSOR RING 1
17 612600012719 油路连接胶管 OIL-WAY HOSE 1
18 612600130708 气路连接胶管 GAS-WAY HOSE 1
19 612600115007 气路连接胶管 GAS-WAY HOSE 1
20 612600060518 冷却液连接胶管 COOLANT LIQUID HOSE 1
21 612600012525 油路连接胶管 OIL-WAY HOSE 1
22 61500010037 前油封 FRONT OIL SEAL 1
23 61500010100 后油封 REAR OIL SEAL 1
23 81500030023 连杆螺栓 CONNECTING ROD BOLT 12
24 612600030020 连杆上瓦CONNECTING ROD UPPERSHELL 6
25 61560030033 连杆下瓦CONNECTING ROD LOWERSHELL 6
26 81500010046 主轴瓦组件 MAIN BEARING SET 7 26
27 612600114527 一级空气粗滤器 FIRST COARSE AIR FILTER 1
28 612601080880 喷油泵总成FUEL INJECTION PUMPASSEMBLY 1
29 612600082202 高压油管总成HIGH-PRESSURE FUELPIPE ASSEMBLY 1
30 61260110162 排气管密封环EXHAUST PIPE SEALING RING 8

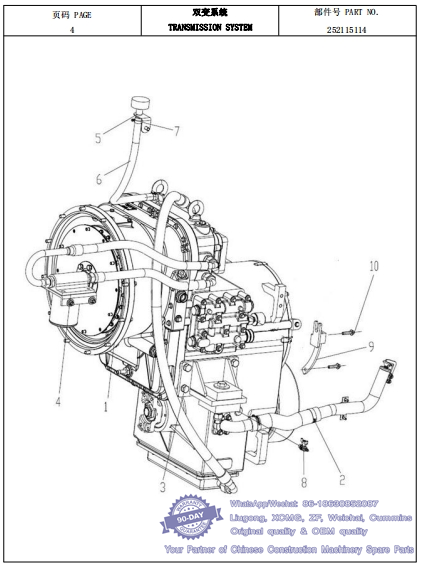

双变系统TRANSMISSION SYSTEM
012 双变系统TRANSMISSION SYSTEM-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252115186 发变对接组件 JOINT 1
2 252907970 变速箱加油管 OIL PIPE 1
3 252912236 支架总成 BRACKET ASS’Y 1
4 252911394 滤清器安装 FILTER ASS’Y 1
5 251806247 呼吸器组件 AIR FILTER 1
6 803164022 胶管 B16×950 HOSE 1 JB/T8406-2001
7 801968904 喉箍 B14-27 CLAMP 2 QC/T619-1999
8 800788034 R1/4 球阀 VALVE 1
9 251800747 支架 BRACKET 1
10 805048008 螺栓 M10×40 BOLT 2 GB/T16674.1-2004

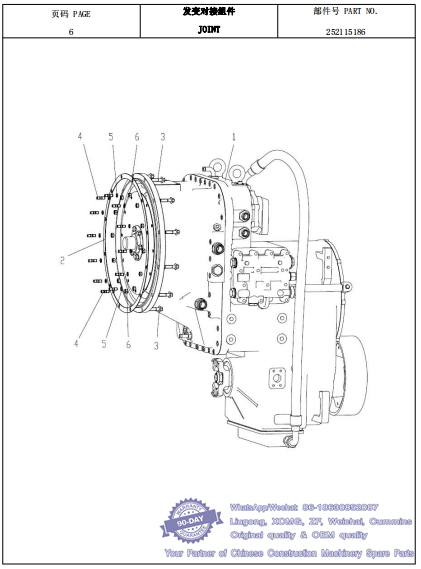

013 发变对接组件JOINT-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 272200582 低转速变速器总成 TRANSMISSION 1
2 250200162 垫 WASHER 1
3 805048019 螺栓 M12×45 BOLT 12 GB/T16674.1-2004
4 805002236 螺柱 AM10×1×20 STUD 12 GB/T899-1988
5 805300014 垫圈 10 WASHER 12 GB/T93-1987
6 805200090 螺母 M10×1 NUT 12 GB/T6171-2000

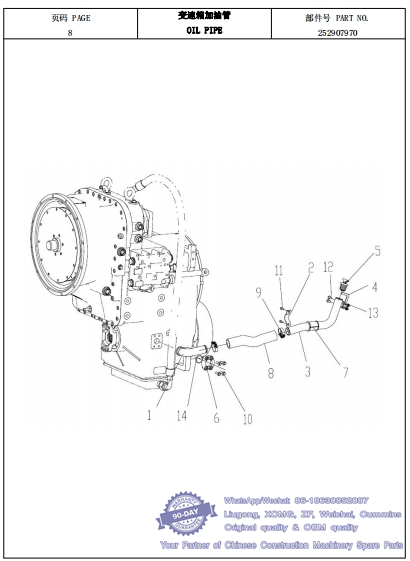

014 变速箱加油管OIL PIPE-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252907971 弯管总成 TUBE ASS’Y 1
2 250200337 固定夹 CLAMP 1
3 252908001 钢管 TUBE 1
4 251804898 板 PLATE 1
5 252000114 加油盖 CAP 1
6 803164828 法兰组件 FLANGE COMPENT 1
7 252900301 橡胶管夹 RUBBER CLAMP 1
8 803382206 胶管 B42×290 HOSE 1 JB/T8406-2008
9 801902714 不锈钢吼箍 51-70 CLUMP 2 QC/T619-1999
10 805048006 螺栓 M10×30 BOLT 4 GB/T16674.1-2004
11 805000017 螺栓 M8X25 BOLT 2 GB/T5783-2000
12 805004756 螺栓 M8×20 BOLT 2
13 805200045 螺母 8 NUT 2 GB/T 6170-2000
14 801100042 O 形圈 45×3.5 O-RING 1 GB 1235-76

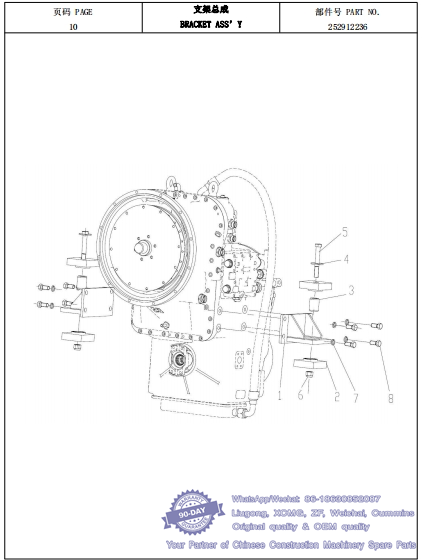

015 支架总成BRACKET ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 252800331 变速箱支架 BRACKET OF GEARBOX 2
2 252900461 减震器 VIBRATION 4
3 252912183 隔套 SPACER 2
4 805300056 垫圈 20 WASHER 2 GB/T96.1-2002
5 805000605 螺栓 M20×150 BOLT 2 GB/T5782-2000
6 805201518 螺母 M20 NUT 2 GB/T6182-2000
7 805300039 垫圈 18 WASHER 8
8 805000497 螺栓 M18×40 BOLT 8 GB/T5783-2000

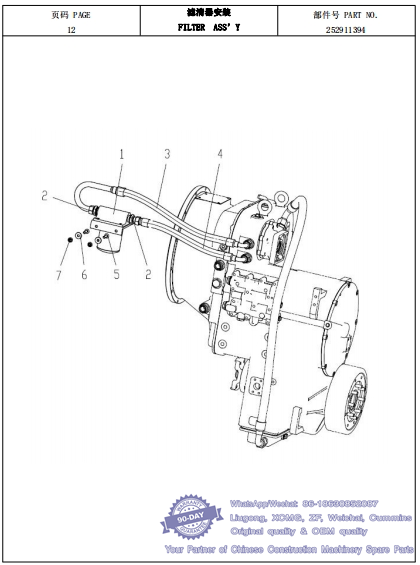

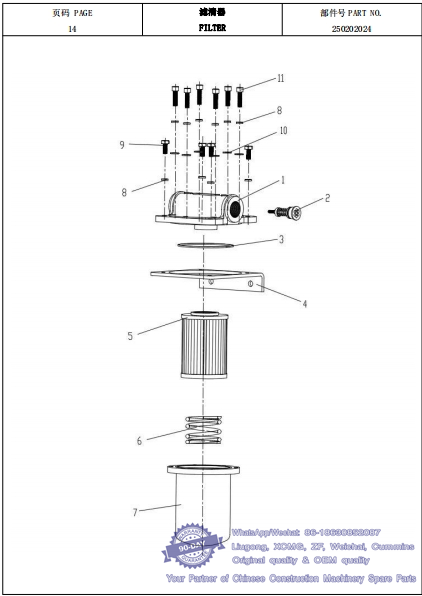

016 滤清器安装FILTER ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 250202024 滤清器 FILTER 1
2 803164756 接头 JOINT 2 GE22LM33×2EDOMDCF
3 805048008 螺栓 M10×40(达克罗)BOLT 2 GB/T16674.1-2004
4 805338267 垫圈 10(达克罗) WASHER 2 GB/T96.1-2002
5 805238533 螺母 M10(达克罗) NUT 2 GB/T6177.1-2000
6 252910610 软管总成 HOSE 1
7 252910611 软管总成 HOSE 1
017 滤清器FILTER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 上盖 TOP COVER 1 ZL403200C-01
2 旁通阀 BYPASS-VALVE 1 QF60M33G-1-02
3 860140813 O 形圈 “O” RING 1 QF60M33G-1-03
4 安装板 MOUNTING PANEL 1 ZL403200C-05
5 860125403 滤芯 FILTER 1 ZL403200C-04
6 弹簧 SPRING 1 QF60M33G-1-08
7 筒体 BARREL 1 QF60M33G-1-05
8 805339006 弹性垫片 8 PAD 10 GB/T93-1987
9 805044560 六角头螺栓 M8×25 BOLT 4 GB/T5780-2000
10 805300010 垫片 8 PAD 6 GB/T93-1987
11 805139844 螺栓 M8×30 BOLT 6 GB/T70.1-2000

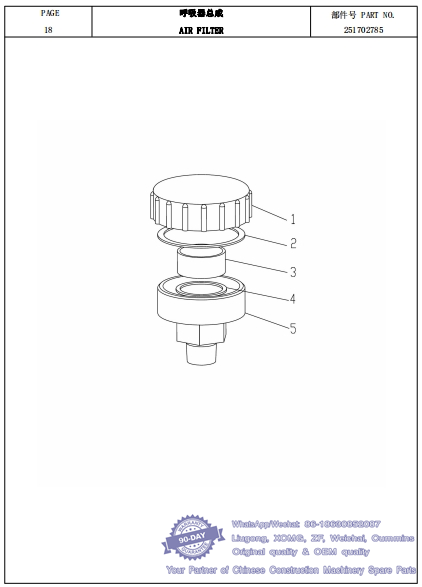

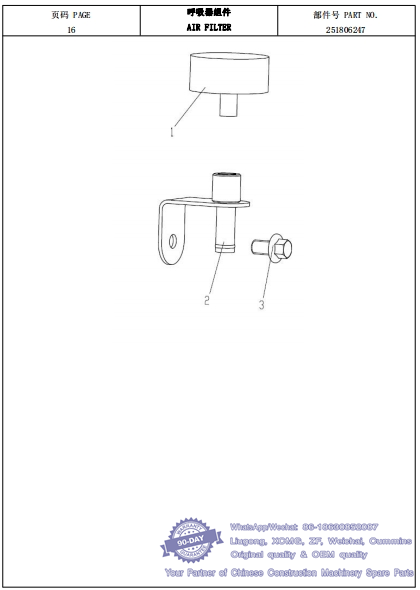

018 呼吸器组件AIR FILTER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 251702785 呼吸器总成 AIR FILTER 1 XG-1102002
2 251806245 透气接管 AIR PIPE 1
3 805000715 螺栓 M12×25 BOLT 1 GB/T 5783-2000
019 呼吸器总成AIR FILTER-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1. 呼吸器盖 COVER 1
2. 盖垫圈 RUBBER WASHER 1
3. 800987420 滤芯 AIR FILTER 1 XG-1201014
4. 本体垫圈 RUBBER WASHER 1
5. 呼吸器本体 PEDESTAL 1

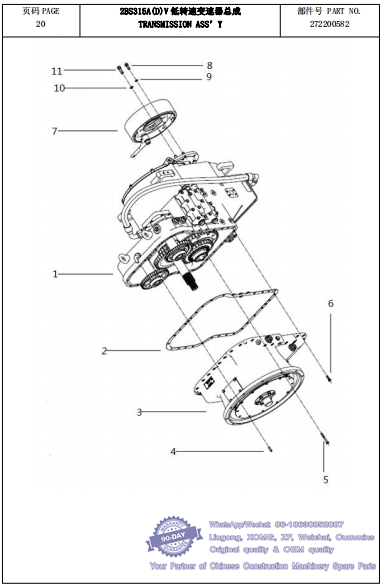

020 2BS315A(D)V 低转速变速器总成TRANSMISSION ASS’Y-- XCMG Wheel Loader ZL50GN Spare Parts Catalog
件号 ITEM 部件号 PART NO. 零件名称 PART NAME 数量 Q'TY
1 272200261 变速箱 TRANSMISSION 1
2 250200229 密封垫 SEAL GASKET 1
3 800306866 变矩器 TORQUE-CONVERTER 1 YJSW6J01
4 805601564 销 10U8×30 PIN 2 GB/T119.1-2000
5 805048012 螺栓 M10×70 10.9 BOLT 5 GB/T16674.1-2004
6 805048006 螺栓 M10×30 10.9 BOLT 26 GB/T16674.1-2004
7 250200519 制动器 BRAKE 1
8 805049086 螺栓 M12×1.25×30 BOLT 8 GB/T5786-2000
9 805338261 垫圈 12(达克罗) LOCK WASHER 8 GB/T93-1987
10 805300033 垫圈 14 LOCK WASHER 4 GB/T93-1987
11 805000170 螺栓 M14×40 BOLT 4 GB/T5783-2000
