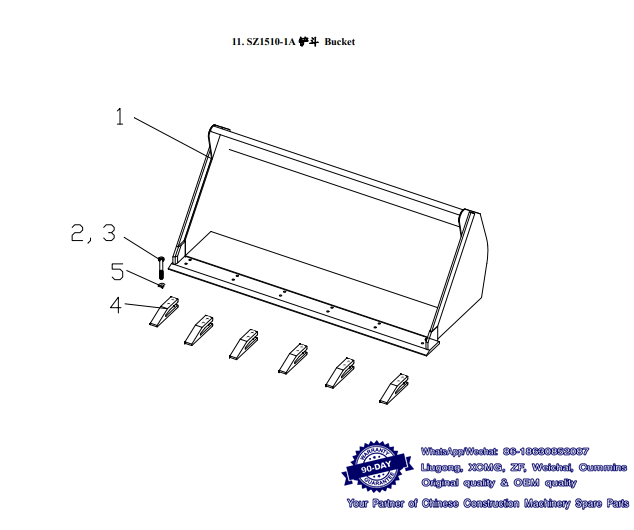

011 SZ1510-1A 铲斗 Bucket -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 SZ1510-1A-1/0 铲斗体 Bucket Body 1 whatsapp 86-18630852087
2 螺栓 Bolt 6
3 垫圈 Washer 6
4 斗齿((山工 16) Bucket Tooth 6
5 螺母 M12×1.5(GB1337-88) Nut 6 whatsapp 86-18630852087

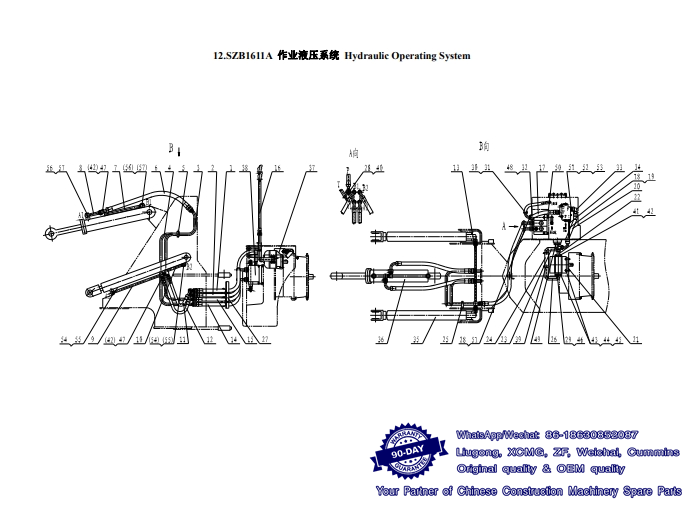

012 SZB1611A 作业液压系统 Hydraulic Operating System -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 SZ1611-1 胶管总成 Hose Assembly 1 2 whatsapp 86-18630852087
2 SZ1611-2 胶管总成 Hose Assembly 1
3 SZ1611-3 胶管总成 Hose Assembly 1
4 SZ1611-4 钢管总成 Steel Pipe Assembly 1
5 SZ1611-5 管卡 Pipe Clip 2
6 SZ1611-6 胶管总成 Hose Assembly 2
7 SZ1611-7 钢管总成 Steel Pipe Assembly 1
8 SZ1611-8 钢管总成 Steel Pipe Assembly 1
9 SZ1611-9 钢管总成 Steel Pipe Assembly 2
10 SZ1611-10 钢管总成 Steel Pipe Assembly 2
11 SZ1611-11 胶管总成 Hose Assembly
12 SZ1611-12 胶管总成 Hose Assembly 2 whatsapp 86-18630852087
13 SZ1611-13 过壁接头总成 Over Wall Joint Assembly 2
14 SZ1611-14 胶管总成 Hose Assembly 1
15 SZ1611-15 胶管总成 Hose Assembly 1
16 SZB1611A-1 操纵杆装置 Operating Rod System 1
17 SZB1611A-2 胶管总成 Hose Assembly 1 v
18 SZ1611-0-1 接头 Joint 1
19 SZ1611-0-2 胶管φ10×2×150（耐油胶管） Glue Duct（Endure Glue Duct） 1
20 SZ1611-18A 胶管总成 Hose Assembly 1
21 SZ1611-0-3 密封垫 Seal Washer 1
22 SZ1611-19B 出油接头 Joint 1
23 SZ1611-20B 吸油钢管 Absorb Oil Steel Pipe 1
24 SZ1611-0-4 吸油胶管 φ32×300 Absorb Oil Duct 1
25 SZ1611-21 管卡 Pipe Clip 1
26 SZ1611-27A 吸油钢管 Absorb Oil Steel Pipe 1
27 SZ1611-22A 支架总成 Bracket Assembly 1
28 SZB1611A-0-1 铰接螺栓 Articulating Bolt 1
29 SZ1611-23 半法兰 Half –Flange 4
30 SZB1611A-3 软管总成 Hose Assembly 1
31 990326241 接头体 1G-G20/30×2 Connector 1
32 990332411 接头体 1G-G22/30 Connector 4
33 990332254 接头体 1W-G22 Connector 2
34 喉箍№00 Pipe Clip 2
35 SZ1611-25 起臂油缸 Boom Cylinder 2
36 SZ1611-26 翻斗油缸 Bucket Cylinder 1
37 CB-KPL50-B1F2P2 齿轮泵(左旋) Gear Pump 1
38 ZL20DHX-02 多路换向阀 Way Barter Valve 1
39 喉箍№2 Pipe Clip 2 whatsapp 86-18630852087
40 990332028 微型测压接头 PT-00A1 Micro-metering Pressure Joint 1
41 GB5783-86 螺栓 M10×35 Bolt 8
42 GB93-87 垫圈 10 Washer 11
43 GB41-86 螺母 12 Nut 8
44 GB898-88 螺柱 AM12×35 Stud 4
45 GB93-87 垫圈 12 Washer 8
46 GB1235-76 O 型圈 38×3.1 O-Ring 2
47 GB5783-86 螺栓 M10×25 Bolt 3
48 JB982-77 垫圈 30 Washer 3
49 GB1235-76 O 型圈 35×3.1 O-Ring 1
50 GB898-88 螺柱 AM12×40 Stud 4
51 JB982-77 垫圈 27 Washer 8
52 GB3733.2-83 接头体 G22 Connector 6
53 JB982-77 垫圈 12 Washer 1
54 JB999-77 螺栓 M18×1.5×40 Bolt 4
55 JB982-77 垫圈 18 Washer 8
56 JB999-77 螺栓 M22×1.5×48 Bolt 2
57 JB982-77 垫圈 22 Washer 4 whatsapp 86-18630852087

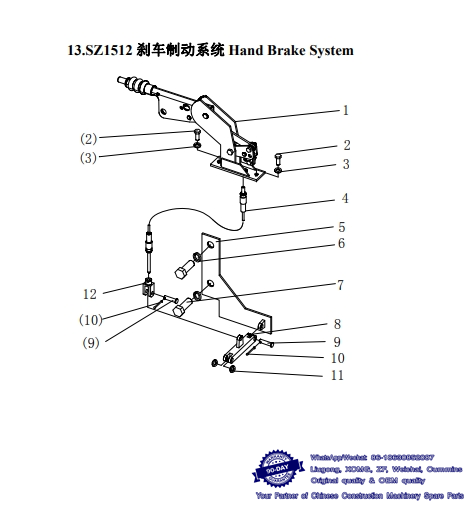

013 SZ1512 刹车制动系统 Hand Brake System -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 460130000 增力手制动杆 Add Force Fist Trig Haulm 1 whatsapp 86-18630852087
2 GB5783-86 螺栓 M10x25 Bolt 2
3 GB93-87 垫圈 10 Washer 2
4 SZ1512-3A 钢丝绳拉紧装置 Steel Wire Colt Strain Set 1
5 SZ1512-1 连接座 Connect Seat 1
6 GB93-87 垫圈 20 Washer 2 7 GB5783-86 螺栓 M20x55 Bolt 2
8 SZ1512-2 连接杆 Connect Haulm 1 whatsapp 86-18630852087
9 GB882-86 销轴 10 x40 Pin 2
10 GB91-86 销 3.2 x40 Pin 2
11 GB95-85 垫圈 10 Washer 2
12 SZ1512-0-1 叉头 Fork 1 whatsapp 86-18630852087

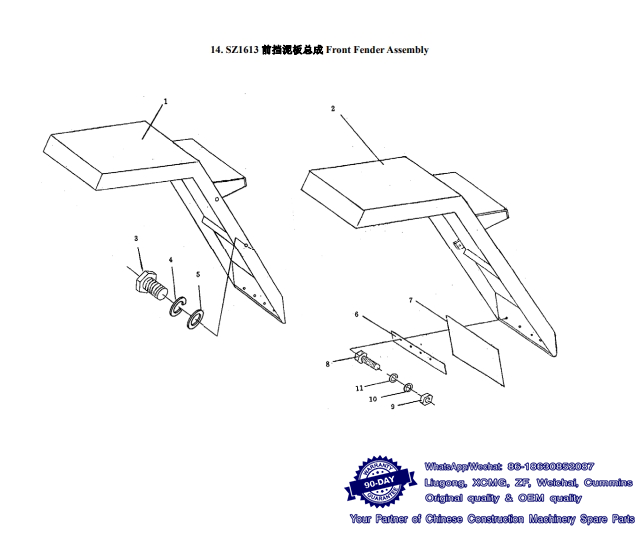

014 SZ1613 前挡泥板总成 Front Fender Assembly-- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 SZ1613-1 前左挡泥板 Front Left Fender 1 whatsapp 86-18630852087
2 SZ1613-2 前右挡泥板 Front Right Fender 1
3 GB5782-86 螺栓 M12×35 Bolt 6
4 GB93-87 垫圈 12 Washer 6
5 GB96-85 垫圈 12 Washer 6
6 SZ1613-0-1 板 Plate 2 whatsapp 86-18630852087
7 SZ1613-0-2 板 Plate 2
8 GB5783-86 螺栓 M10×20 Bolt 6
9 GB6170-86 螺母 M10 Nut 6
10 GB93-87 垫圈 10 Washer 6
11 GB97.1-85 垫圈 10 Washer 6 whatsapp 86-18630852087

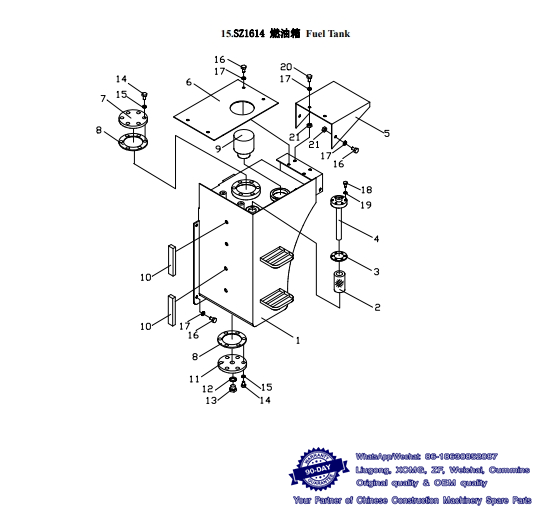

015 SZ1614 燃油箱 Fuel Tank-- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
SZ1614-1 燃油箱本体 Fuel Tank Body 1 11 SZ1614-0-1 下封板 Cap 1
2 WU25X80-J 吸油滤清器 Filter For Returning Oil 1
3 SZ1614-0-4 密封垫 Sealing Washer 1
4 SZ1614-3A 吸油管总成 Oil Intake Pipe Assembly 1
5 SZ1614-0-6 挡泥板 Plate 1
6 SZ1614-0-3A 盖板 Cap 1 whatsapp 86-18630852087
7 SZ3017A-0-2 封板 Cap 1
8 SZ3014B-0-1 封垫 Sealing Washer 2
9 QUQ2.5-10X1 空气滤清器 Air Filter 1
10 YWZ-150 液位计 Indicator of Oil Level 2
11 SZ1614-0-1 下封板 Cap 1
12 JB1000-77 螺塞 M27X2 Thread Plug 1
13 JB982-77 垫圈 27 Washer 1
14 GB5783-86 螺栓 M10X25-8.8 Bolt 12 whatsapp 86-18630852087
15 GB93-87 垫圈 10 Washer 12
16 GB5783-86 螺栓 M12X25-8.8 Bolt 10
17 GB93-87 垫圈 12 Washer 12
18 GB5783-86 螺栓 M8X25-8.8 Bolt 6
19 GB93-87 垫圈 8 Washer 6
20 GB5783-86 螺栓 M12X20-8.8 Bolt 2
21 GB41-86 螺母 M12 Nut 4 whatsapp 86-18630852087

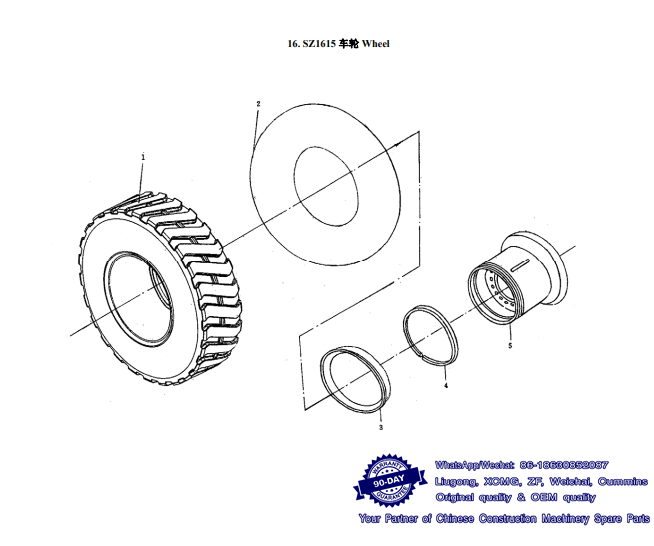

016 SZ1615 车轮 Wheel -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 外胎 16/70-20 Outer Tyre 1 whatsapp 86-18630852087
2 内胎 Inner Tyre 1
3 SZ1615-1-3 外轮缘 Circlip 1
4 SZ1615-1-2 锁圈 Lock Ring 1
5 SZ1615-1-1/0 轮辋体 Rim Body 1 whatsapp 86-18630852087

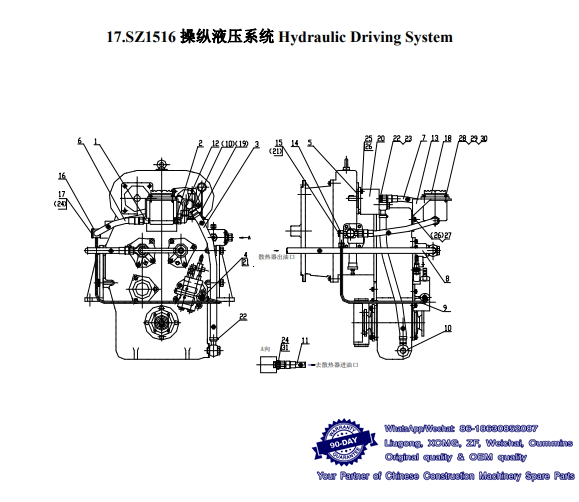

017 SZ1516 操纵液压系统 Hydraulic Driving System -- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 SZ1616-0-3A 三通接头 Three- Ways Joint 1 whatsapp 86-18630852087
2 SZ1616-0-4 接头 Joint 1
3 SZ1616-0-5 胶管 D25*800 Hose 1
4 SZ1616-0-6 接头 Joint 1
5 SZ1616-0-9 密封垫 Airproof Washer 1
6 SZ1616-1 软管总成 Hose Assembly 1
7 SZ1616-2A 软管总成 Hose Assembly 1
8 SZ1616-3 软管总成 Hose Assembly 1
9 SZ1616-4A 铜管总成 Steel Pipe Assembly 1
10 SZ1616-5 铰接接头 Articulating Bolt 2
11 SZ1616-6 软管总成 Hose Assembly 1
12 SZ1616-7 直角管接头 Vertical Joint 1
13 SZ1616-8 支座 Prop up Seat 1
14 SZ1616-0-11 接头体 Connector 1
15 SZ1616-0-12 铰接螺栓 Articulating Bolt 1
16 SZ1616-9 接头体 Connector 1
17 SZ1616-0-13 铰接螺栓 Articulating Bolt 1 whatsapp 86-18630852087
18 滤油器 25TLX Filter 1
19 喉箍№1 Pipe Clip 2
20 齿轮泵 CB-B20B(左旋) Gear Pump(Left Revolve) 1
21 JB982-77 垫圈 18 Washer 3
22 JB982-77 垫圈 18 Washer 1
23 GB3733.2-83 接头体 G16 Connector 1
24 JB982-77 垫圈 27 Washer 6
25 GB5783-86 螺栓 M10*30 Bolt 2
26 JB982-77 垫圈 10 Washer 5
27 GB5783-86 螺栓 M10*20 Bolt 3
28 GB5783-86 螺栓 M6*35 Bolt 4
29 GB93-87 垫圈 6 Washer 4 whatsapp 86-18630852087
30 GB6170-86 螺母 M6 Nut 4 31 GB3733.2-83 接头体 G20 Connector 1

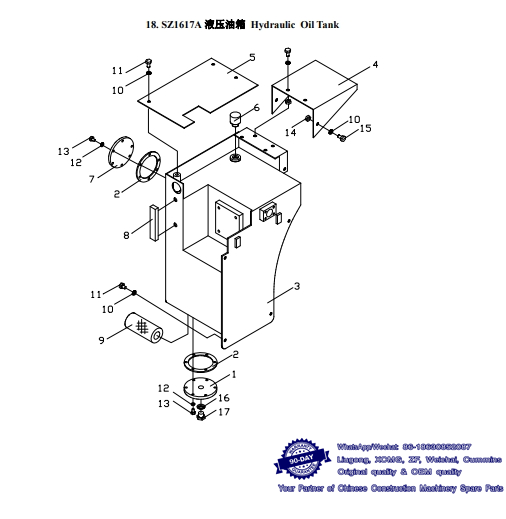

018 Z1617A 液压油箱 Hydraulic Oil Tank-- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 SZ1614-0-1 下封板 Cap 1 whatsapp 86-18630852087
2 SZ3014B-0-1 封垫 Sealing Washer 2
3 SZ1617A-1 液压油箱本体 Hydraulic Oil Tank Body 1
4 SZ1614-0-6 挡泥板 Plate 1
5 SZ1617-0-1B 盖板 Cap 1 whatsapp 86-18630852087
6 QUQ1-20X1 液压空气滤清器 Air Filter 1
7 SZ3017A-0-2 封板 Cap 1
8 YWZ-150 液位计 Indicator of Oil Level 1
9 WU160X80-J 吸油滤清器 Filter For Returning Oil 1
10 GB93-87 垫圈 12 Washer 11 11 GB5783-86 螺栓 M12X25-8.8 Bolt 10
12 GB93-87 垫圈 10 Washer 12
13 GB5783-86 螺栓 M10X25-8.8 Bolt 12
14 GB41-86 螺母 M12 Nut 4
15 GB5783-86 螺栓 M12X20-8.8 Bolt 1
16 JB982-77 垫圈 27 Washer 1
17 JB1000-77 螺塞 M27X2 Thread Plug 1 whatsapp 86-18630852087
18
19
20

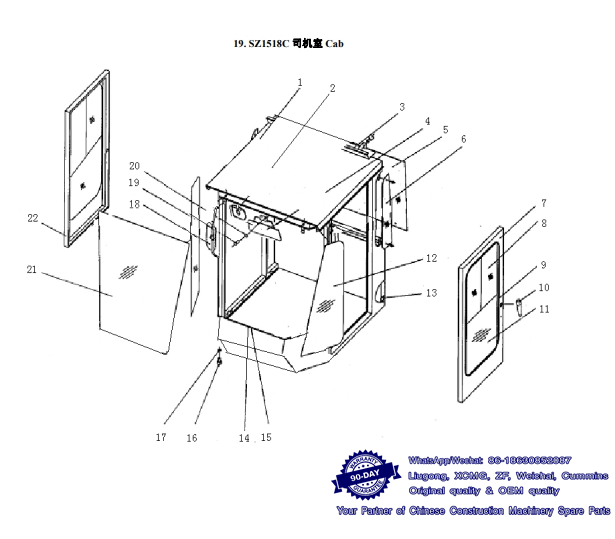

019 SZ1518C 司机室 Cab-- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 司机室本体 Cab Body 1 whatsapp 86-18630852087
2 反光镜 Mirror Glass 1
3 后梁 Rear Beam 1
4 遮光板 Sun-shading Board 1
5 后玻璃 Rear Pane 1
6 后侧玻璃 Rear Side Pane 2
7 司机室右门 Cab Right Door 1
8 上玻璃 Upper Pane 2
9 铝窗框 Aluminum Window Frame 2
10 门锁 Door Lock 2 11 下玻璃 Lower Pane 2
12 前侧玻璃 Front Side Pane 2
13 密封条 7-106 Sealing Tape 1.3m
14 镶条 MX-381 Filling Tape 20m
15 胶条 MX-183 Rubber Tape 20m
16 GB5783-86 螺栓 M12×30-8.8 Bolt 8 whatsapp 86-18630852087
17 GB93-87 垫圈 12 Washer 8
18 前玻璃 Front Pane 1
19 司机室左门 Cab Left Door 1
20 倒车镜 Picture Mirror 1
21 GB67-85 螺钉 M4×16 Screw 2
22 GB93-87 垫圈 4 Washer 2 whatsapp 86-18630852087

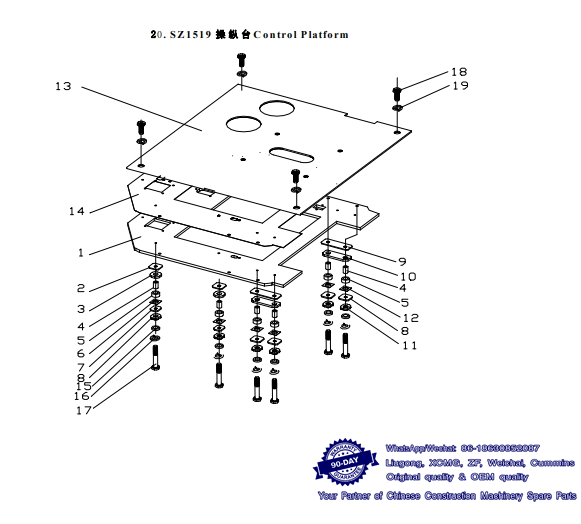

020 SZ1519 操纵台总成 Control Platform Assy-- Tiangong Wheel Loader ZL15G Parts Catalog
序号 件 号 名 称 数量
No. PART No. DESCRIPTION QTY
1 SZ1519-1A 操纵台底板 Control Platform Body 1 11 SZ1619-3-2/1A 板 Plate 2 whatsapp 86-18630852087
2 SZ1619-2-1/1 上减震板 Upper Damping Plate 2 12 SZ1619-3-1 调整垫 Adjustable Washer 4
3 SZ1619-2-1/2 橡胶板 Rubber Plate 2 13 SZ1519-4A 盖 Plate 1
4 SZ1619-2-1 钢套 Steel Bushing 6 14 SZ1519-0-1 底版垫 Plate 1
5 SZ1619-2-2/1A 板 Plate 6 15 GB5782-86 螺栓 M12×90 Bolt 6
6 SZ1619-2-3A 调整垫 Adjustable Washer 2 16 GB95-85 垫圈 12 Washer 6 whatsapp 86-18630852087
7 SZ1619-2-2/2A 橡胶板 Rubber Plate 6 17 GB93-87 垫圈 12 Washer 6
8 SZ1619-2-2 橡胶套 Rubber Bushing 6 18 GB5783-86 螺栓 M12×35 Bolt 4
9 SZ1619-3-1/1 板 Plate 2 19 GB6170-86 螺母 M12 Nut 4
10 SZ1619-3-1/2 橡胶垫 Rubber Plate 2 whatsapp 86-18630852087
