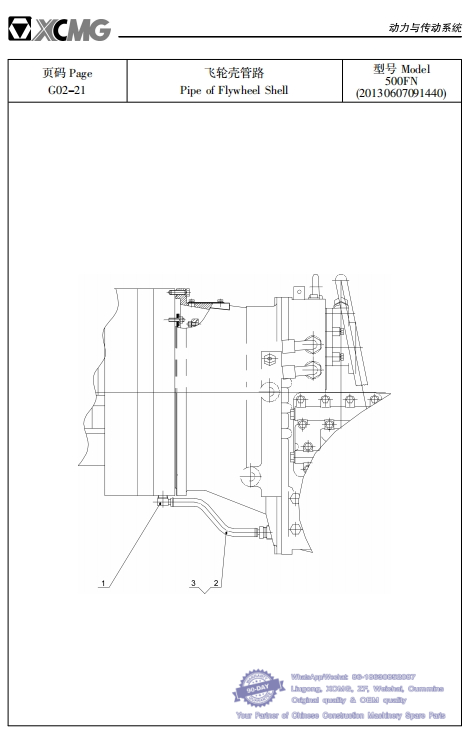

014 飞轮壳管路 型号500FN (20130607091440)
Pipe of Flywheel Shell Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 250400122 直角接头 Joint 1
2 250400125 软管 Hose 1
3 801902706 不锈钢环箍 16-25 Hose Clamp 2 QC/T619-1999

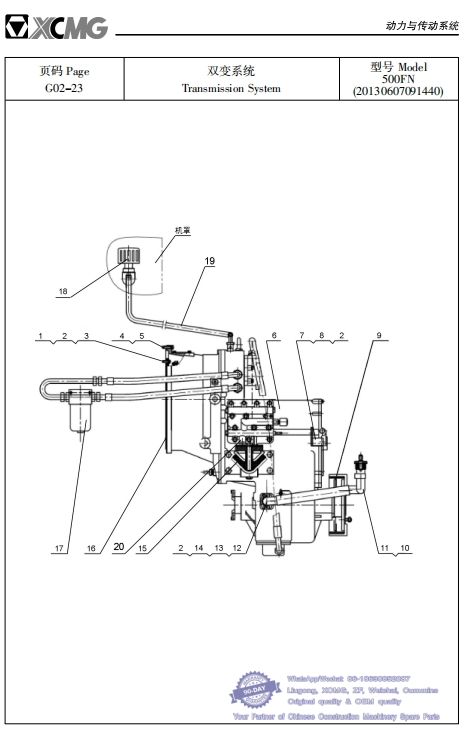

015 双变系统 型号500FN
Transmission System Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 805002236 螺柱 AM10伊1伊20 Stud 12 GB/T899-1988
2 805300014 垫圈 10 Washer 18 GB/T93-1987
3 805200090 螺母 M10伊1 Nut 12 GB/T6171-2000
4 805000014 螺栓 M12伊45 Bolt 12 GB/T5783-2000
5 805300018 垫圈 12 Washer 12 GB/T93-1987
6 272200259 低转速变速箱总成 Transmission 1 2BS315A(D)
7 251800747 支架 Bracket 1
8 805000029 螺栓 M10伊40 Bolt 2
9 250200519 制动器 Brake 1
10 251806233 加油管 1
11 251805490 胶管 B45伊560 Hose 1 JB/T 8406-2008
12 250200198 压板 Plate 1
13 805002174 螺栓 M10伊30 Bolt 4 GB/T21-1976
14 801100042 O 形圈 45伊3.5 O-Ring 1 GB 1235-76
15 251804547 支架总成 Bracket 1
16 250200162 垫 Washer 1
17 252903976 滤清器安装 Filter Assembly 1
18 251806247 呼吸器组件 Breathing Apparatus 1
19 803305283 胶管 B16伊850 Hose 1 JB/T 8406-2008
20 251806614 过渡接头 Transition Joint 1

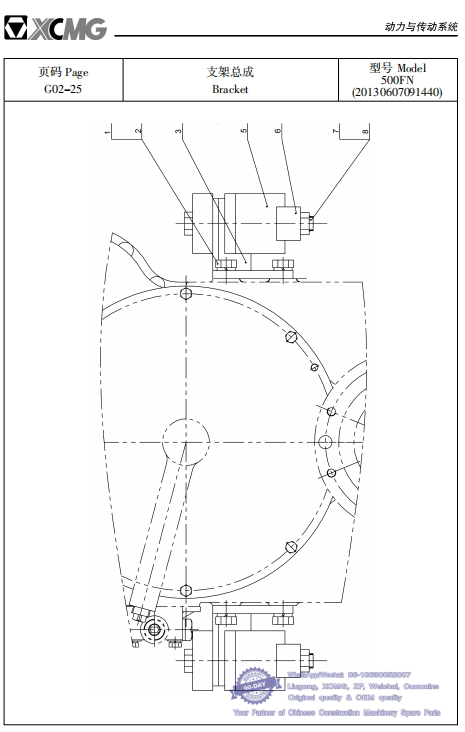

016 支架总成 型号500FN (20130607091440)
Bracket Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 805000497 螺栓 M18伊40 Bolt 8 GB/T5783-2000
2 805300039 垫圈 18 Washer 8 GB/T93-1987
3 251800862 支架 Bracket 2
5 251800858 减震器组件 Absorber 2
6 250200228 垫圈 Washer 2
7 805000481 螺栓 M20伊180 Bolt 2 GB/T5782-2000
8 805201518 螺母 M20 Nut 2 GB/T6182-2000

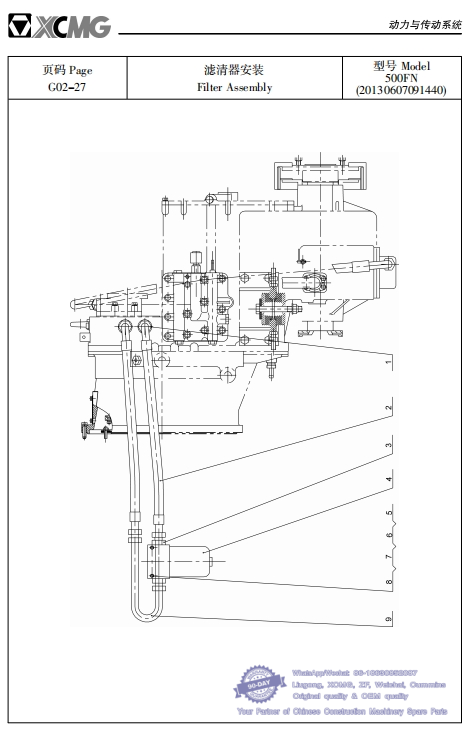

017 滤清器安装 型号 500FN (20130607091440)
Filter Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 803165983 接头 Joint 2 I22LM30伊1.5ED
2 251400232 软管总成 Hose 2
3 803164550 接头 Joint 2
4 250202024 滤清器 Filter 1
5 805000029 螺栓 M10伊40 Bolt 2
6 805300014 垫圈 10 Washer 2 GB/T93-1987
7 805300017 垫圈 10 Washer 2 GB/T97.1-2002
8 805200048 螺母 M10 Bolt 2 GB/T6170-2000
9 252906525 弯管 Tube 1

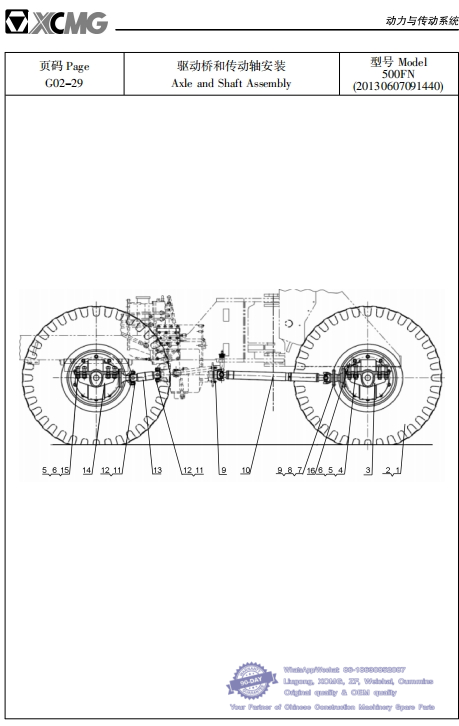

018 驱动桥和传动轴安装 型号 500FN (20130607091440)
Axle and Shaft Assembly Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
1 800302772 轮胎 23.5-25 Tire 4 GB 2980-2001
2 800302356 轮辋 Rim 4
3 250301709 前驱动桥 Front Axle Assembly 1
4 805002857 螺栓 M30伊2伊150 Bolt 8 GB/T 5785-2000
5 805300118 垫圈 30 Washer 16 GB/T97.1-2002
6 805201526 螺母 M30伊2 Nut 16 GB/T889.2-2000
7 805002117 螺栓 M14伊1.5伊45 Bolt 8 GB/T5785-2000
8 805300144 垫圈 14 Washer 8
9 805238455 螺母 M14伊1.5 Nut 16 GB/T889.2-2000
10 251805363 前传动轴总成 Front Transmission Shaft 1
11 805002100 螺栓 M12伊1.25伊55 Bolt 8 GB/T5785-2000
12 805300018 垫圈 12 Washer 8 GB/T93-1987
13 251805364 后传动轴总成 Rear Transmission Shaft 1
14 250301710 后驱动桥 Rear Axle Assembly 1
15 805004628 螺栓 M30伊2伊100 Bolt 8 GB/T 5785-2000
16 803166218 测压接头 Pressure Measuring Joint 2

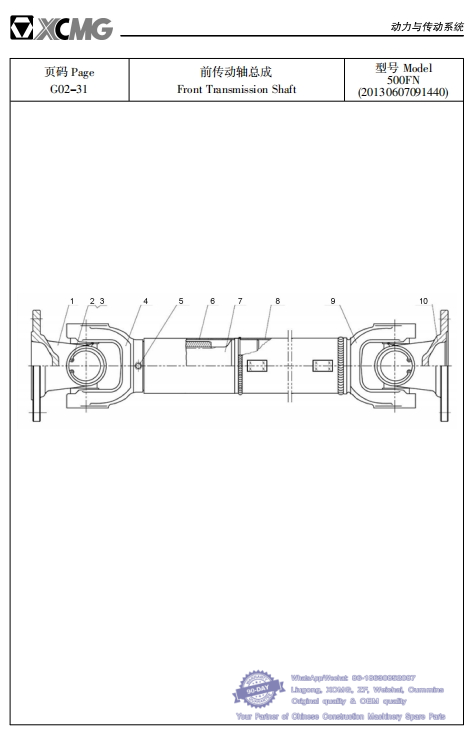

019 前传动轴总成 型号 500FN (20130607091440)
Front Transmission Shaft Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 法兰叉 Flange Fork 1
2 十字轴总成 Crossing Shaft 2 1160K2
3 挡圈 48 Ring 8 GB/T893.1
4 滑动叉 Slip Fork 1
5 油杯 M10伊1 Grease Nipple 1 JB/T7940.1-1995
6 护套 Cover 1
7 花键轴渊长冤 Spline Shaft(Long) 1
8 轴管 Pipe 1
9 万向节叉 Gimbal Fork 1
10 法兰叉 Flange Fork 1

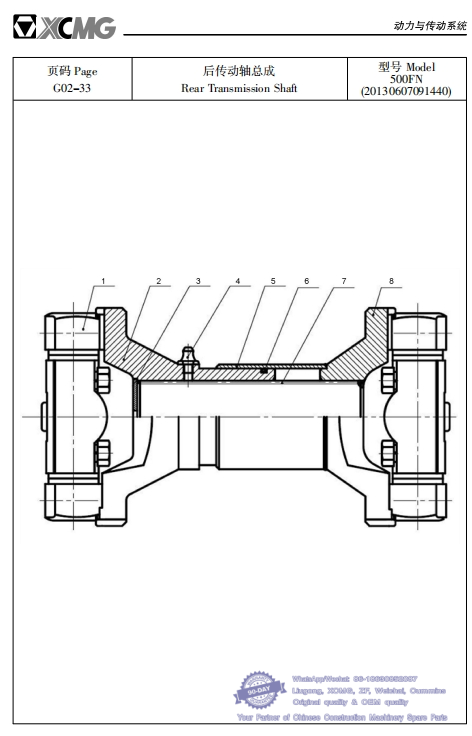

020 后传动轴总成 型号 500FN (20130607091440)
Rear Transmission Shaft Model 500FN (20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 十字轴总成 Crossing Shaft 2
2 套管叉 Pipe Fork 1
3 堵盖 Cover 1
4 油杯 M10伊1 Grease Nipple 1 JB/T7940.1-1995
5 防尘套 椎76伊2.5 Dustproof Sheath 1
6 O 形圈 Ring 1
7 双头轴 Double-Ended Shaft 1
8 节叉 Fork 1

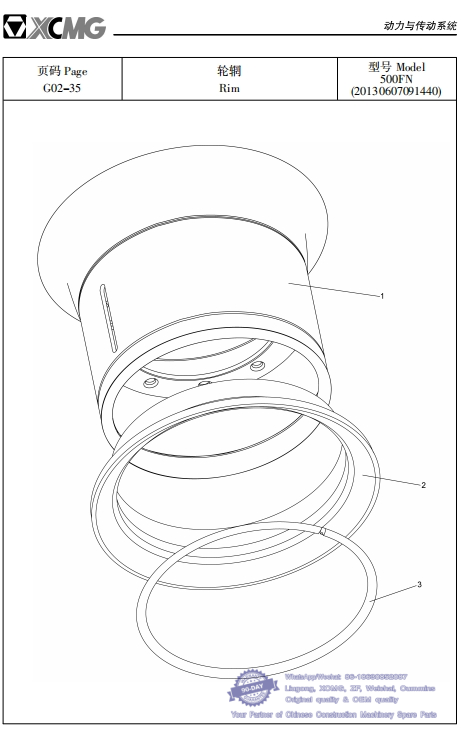

021 轮辋 型号500FN (20130607091440)
Rim Model 500FN(20130607091440)-- XCMG Loader LW500FN Parts Catalog
件号 部件号 零件名称 数量 备注
Item Part No. Part Name Qty Remarks
1 250400167 轮辋体 Rim Base 1
2 250400164 锁圈 Lock Ring 1
3 250400165 外轮缘 Side Ring 1
Full range of spare parts for XCMG Wheel Loader ZL50G, ZL50GN, LW500F, LW500FN, LW500K,LW500KN
XCMG Wheel Loader Spare parts, whatsapp 86-18630852087
LW500FN WHEEL LOADER PARTS MANUAL
LW500FN 轮式装载机零件手册
XUGONG SCIENCE & TECHNOLOGY CO.,LTD.
徐州工程机械科技股份有限公司
