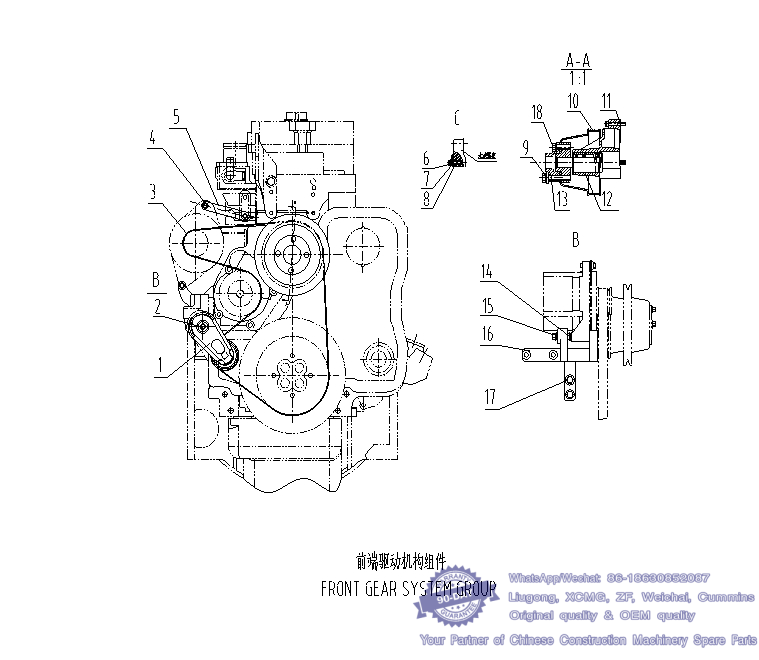

016 前端驱动机构组件 FRONT GEAR SYSTEM GROUP S00008520+03
-- Shangchai Engine SC9D340D2 DBL2382 Parts Catalog
标号 / No. 零件名 Designation 零件号 / Order No.
1 张紧轮部件 TENSIONER ASSY D16A-003-900+B
2 Q/SC622-M10*75-10.9:六角法兰面螺栓 HEXAGON BOLTS B00002028
3 风扇胶带 BELT, FAN D16A-106-36+A
4 Q/SC622-M10*25:六角法兰面螺栓 HEXAGON BOLTS B00001999
5 撑条 LINK D11-105-30A+A
6 Q/SC622-M8*30:六角法兰面螺栓 HEXAGON BOLTS B00002139
7 GB/T97.1-8-300HV-Y:平垫圈 PLAIN WASHER B00001301
8 GB/T879-12*12:弹性圆柱销 ELASTIC PIN B00001020
9 Q/SC622-M12*40-ZN.D:六角法兰面螺栓 HEXAGON BOLTS B00002059 whatsapp 86-18630852087
10 风扇胶带轮 PULLEY, FAN D16A-107-15+B
11 Q/SC622-M8*45:六角法兰面螺栓 HEXAGON BOLTS B00002147
12 风扇轴承座压装部件 BASE ASSY (PRESSED), FAN BEARING D16A-010-900+B
13 风扇垫块 SPACER, FAN D16A-128-33B+A+A
14 隔套 SPACER D11-104-01+A whatsapp 86-18630852087
15 Q/SC622-M10*100-10.9:六角法兰面螺栓 HEXAGON BOLTS B00001990
16 发电机支架 ALTERNATOR BRACKET D11-103-900+B
17 Q/SC622-M12*35:六角法兰面螺栓 HEXAGON BOLTS B00002054
18 Q/SC622-M12*30:六角法兰面螺栓 HEXAGON BOLTS B00002050

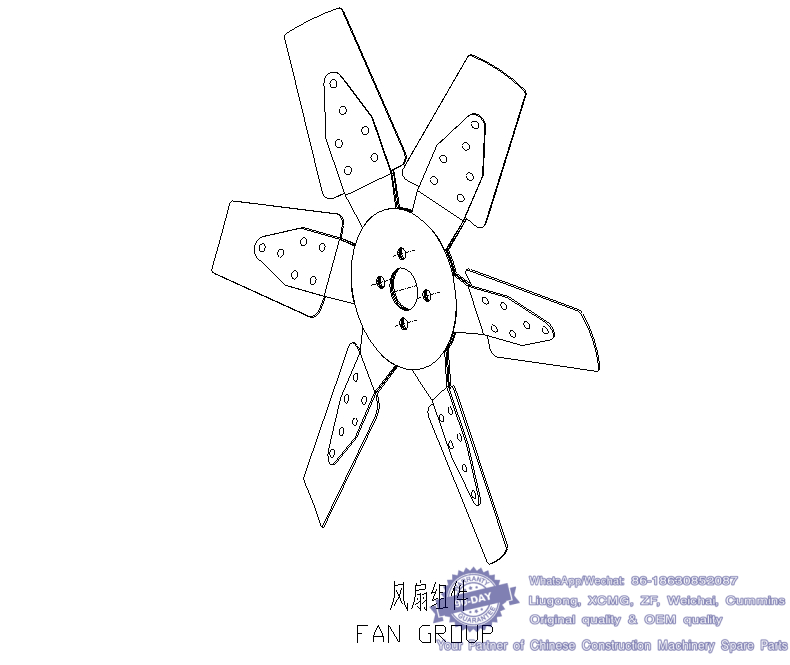

017 风扇组件 FAN GROUP D16R-000-30+C-- Shangchai Engine SC9D340D2 DBL2382 Parts Catalog
标号 / No. 零件名 Designation 零件号 / Order No.
1 风扇组件 FAN GROUP D16R-000-30+C whatsapp 86-18630852087

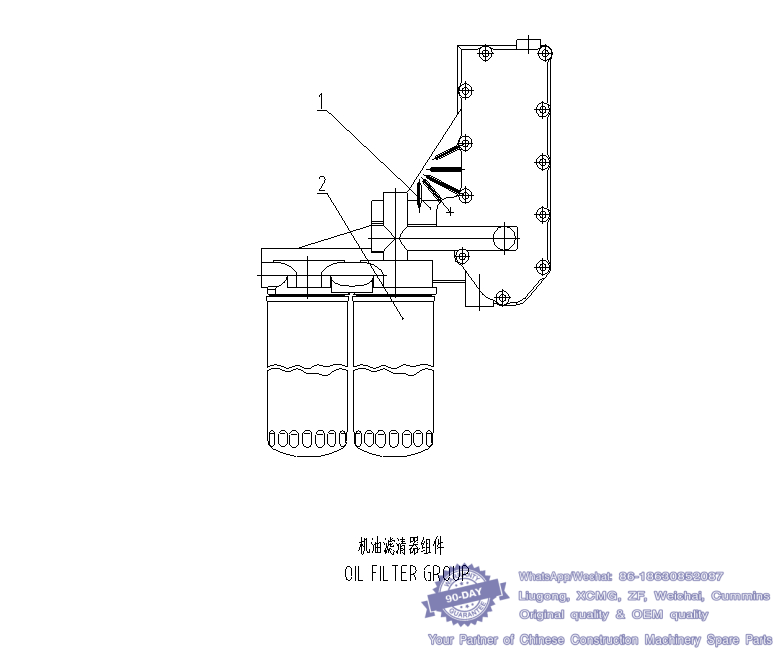

018 机油滤清器组件 OIL FILTER GROUP D17-000-901+A-- Shangchai Engine SC9D340D2 DBL2382 Parts Catalog
标号 / No. 零件名 Designation 零件号 / Order No.
1 机油滤清器座部件 BASE ASSY, OIL FILTER S00004496+01 whatsapp 86-18630852087
2 机油滤清器部件 OIL FILTER ASSY D17-002-02+B

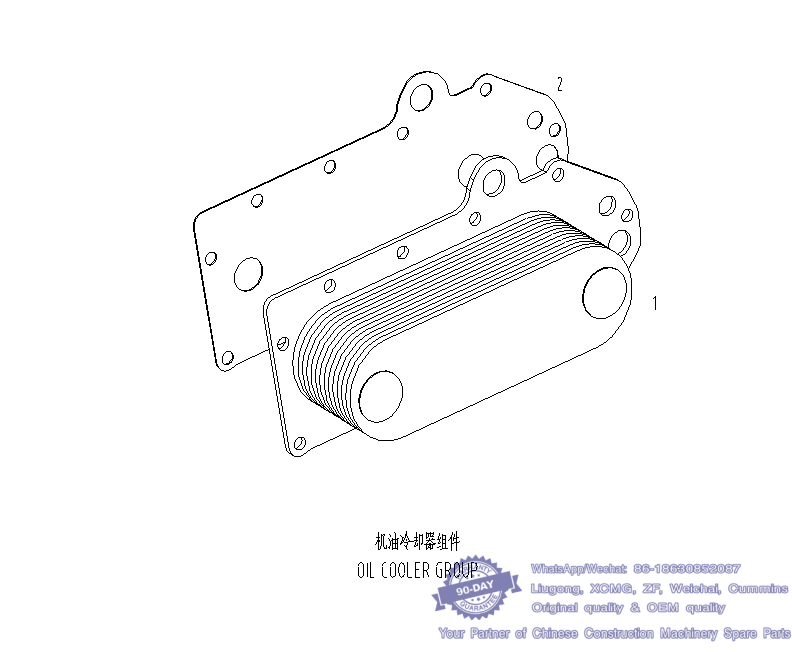

019 机油冷却器组件 OIL COOLER GROUP D18-000-900+A
-- Shangchai Engine SC9D340D2 DBL2382 Parts Catalog
标号 / No. 零件名 Designation 零件号 / Order No.
1 机油冷却器部件 OIL COOLER ASSY D18-001-900+B whatsapp 86-18630852087
2 机油冷却器垫片 GASKET, OIL COOLER D18-105-900+B
020 机油管路组件 ENGINE OIL LINES GROUP S00008907+02
-- Shangchai Engine SC9D340D2 DBL2382 Parts Catalog
标号 / No. 零件名 Designation 零件号 / Order No.
1 O型橡胶密封圈 O-RING D02A-172-900+A
2 Q/SC622-M6*20:六角法兰面螺栓 HEXAGON BOLTS B00002118 whatsapp 86-18630852087
3 GB/T97.1-6-200HV-Y:平垫圈 PLAIN WASHER B00001297
4 夹箍 CLAMP D19-003-01A+B
5 GB/T6177-M6-Y:六角法兰面螺母 HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD B00000843
6 增压器回油管焊接部件 OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER S00008518+01
7 Q/SC622-M10*25:六角法兰面螺栓 HEXAGON BOLTS B00001999
8 垫片 GASKET D19-113-02+C whatsapp 86-18630852087
9 Q/SC642.1-01-M12*1.25:铰接螺栓 BANJO BOLT B00002178
10 Q/SC642.1-03-12:垫圈 WASHER B00002193
11 增压器进油管 OIL INLET PIPE, TURBOCHARGER S00008517+01
