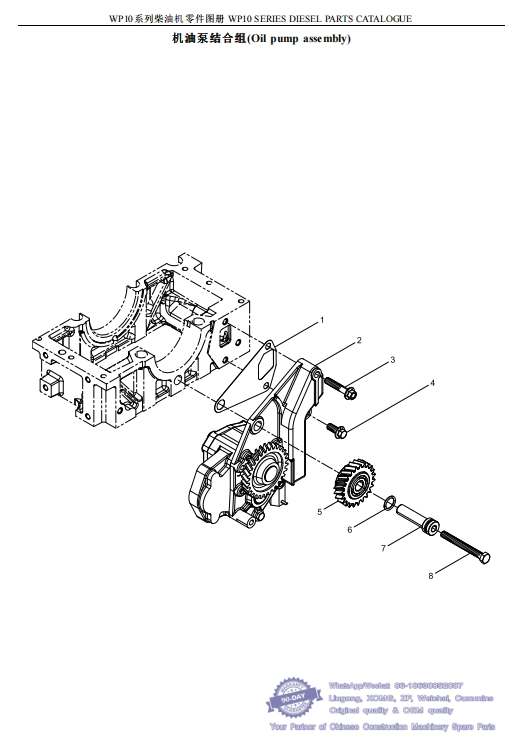

016 机油泵结合组(Oil pump assembly)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 614070055 1 机油泵垫片 Oil pump gasket whatsapp 86-18630852087
2 612600070484 1 机油泵 Oil pump
3 612600070411 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt
4 90011430008 1 六角法兰面承面带齿螺栓 Hexagon Flange Bolt whatsapp 86-18630852087
5 612600070364 1 机油泵中间齿轮组件 Oil Pump Idle Gear Assembly
6 614070155 1 密封圈 Seal washer
7 6140756 1 中间齿轮轴 Intermediate gear shaft
8 90003802578S 1 六角头螺栓 Hexagon bolt

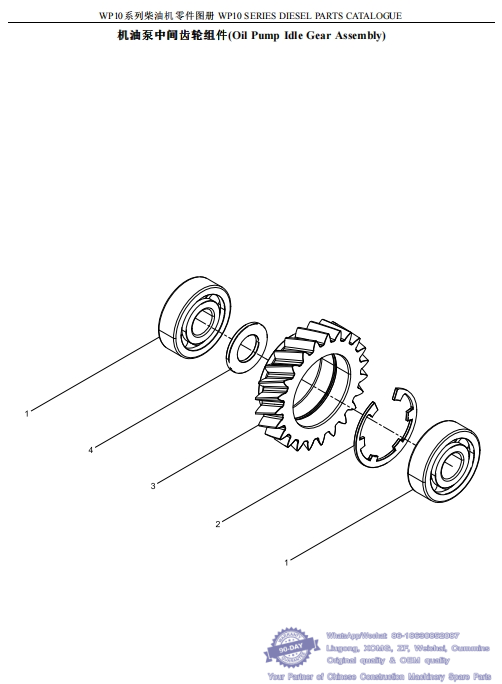

017 机油泵中间齿轮组件(Oil Pump Idle Gear Assembly)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003311410 2 向心球轴承 Centripetal ball bearing whatsapp 86-18630852087
2 90003934732 1 带凸齿的孔用挡圈 Circlip with Teeth for Hole
3 614070061 1 机油泵中间齿轮 Oil pump intermediate gear
4 6140749 1 中间隔圈 Spacer ring whatsapp 86-18630852087

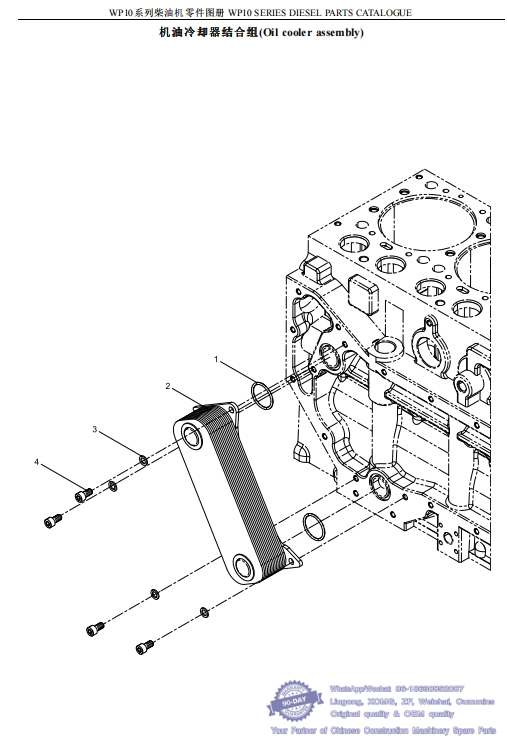

018 机油冷却器结合组(Oil cooler assembly)-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 81400010032 2 密封圈 Seal washer
2 61500010334 1 机油冷却器 Oil cooler whatsapp 86-18630852087
3 90003932023 4 波形弹性垫圈 Wave spiral washer
4 90003862419S 4 内六角圆柱头螺钉 Inner hexagon screw whatsapp 86-18630852087

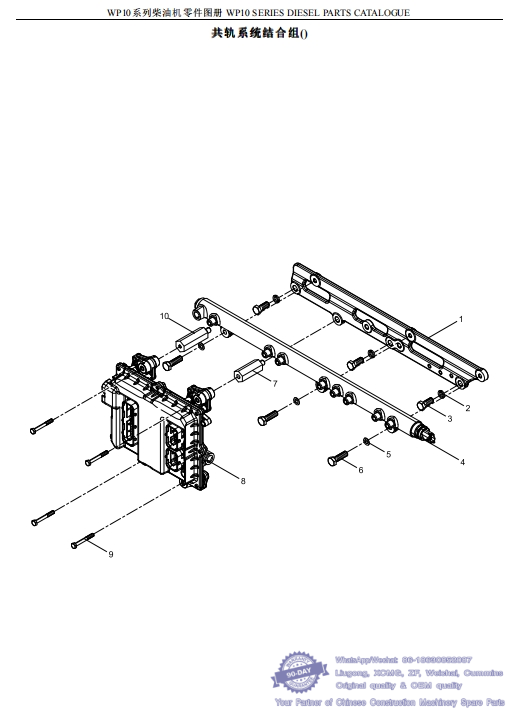

019 共轨系统结合组()-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600080661 1 支架 Bracket
2 90003931122 3 弹簧垫圈 Spring washer whatsapp 86-18630852087
3 90003802523 3 六角头螺栓 Hexagon bolt
4 612630080038 1 共轨管 Common rail pipe
5 90003932023 3 波形弹性垫圈 Wave spiral washer
6 90003802437 3 六角头螺栓 Hexagon bolt
7 612600080660 1 螺钉 Screw whatsapp 86-18630852087
8 612630080110 1 电控单元组件
9 612639000050 4 六角头螺栓 Hexagon bolt
10 612600080659 1 螺钉 Screw

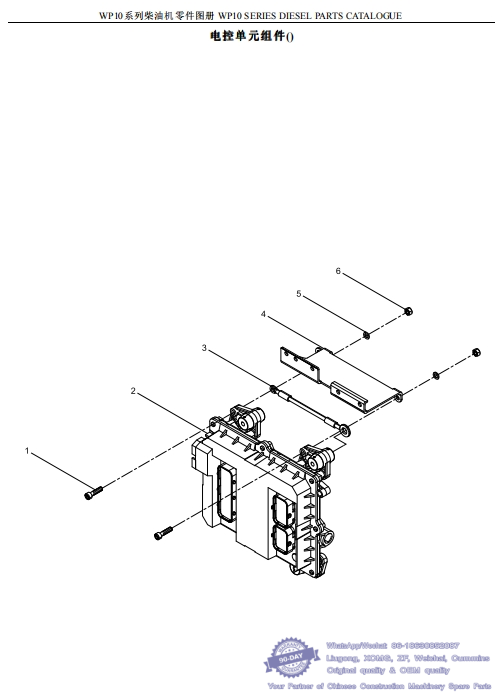

020 电控单元组件()-- Weichai Diesel Engine WP10.270-E3 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003862327 2 内六角圆柱头螺钉 Inner hexagon screw whatsapp 86-18630852087
2 612630080007 1 电控单元 ECU
3 612630080231 1 ECU接地线 ECU earthing line
4 612630080104 1 ECU线束支架 ECU harness wiring bracket whatsapp 86-18630852087
5 90003932008 2 波形弹性垫圈 Wave spiral washer
6 90003871232 2 1型六角螺母 Hexagon nut (I)
