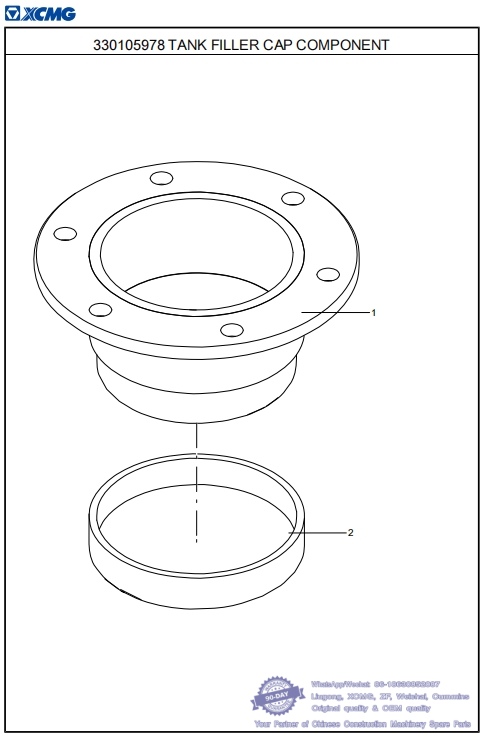

016 330105978 TANK FILLER CAP COMPONENT-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500043 FUEL TANK
No. PART NUMBER QTY NAME NOTE PAGE
1 330105979 1 COVER WELDMENT whatsapp 86-18630852087
2 803080628 1 FILLER CAP

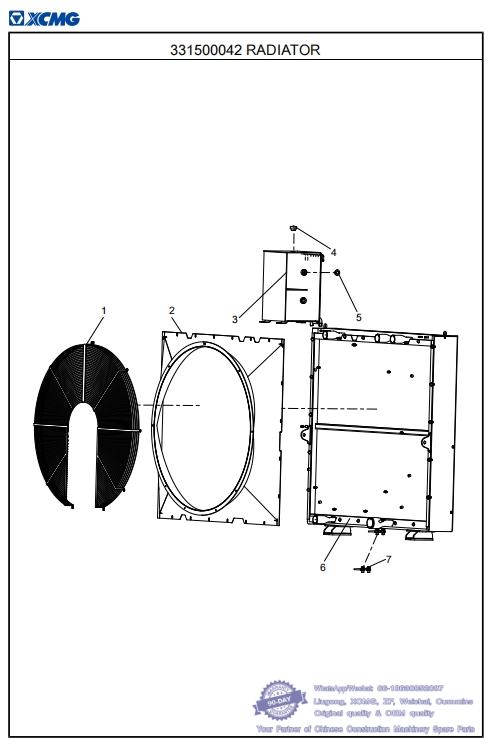

017 331500042 RADIATOR-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 331500751 1 MANTLE
2 331500752 1 WIND SCOOPER whatsapp 86-18630852087
3 331500773 1 EXPANSION TANK
4 331505818 1 PRESSURE COVER
5 801143461 2 LIQUID LEVEL VIEWING PORT whatsapp 86-18630852087
6 331500001 1 RADIATOR
7 800171173 2 HIGH PRESSURE BALL VALVE whatsapp 86-18630852087

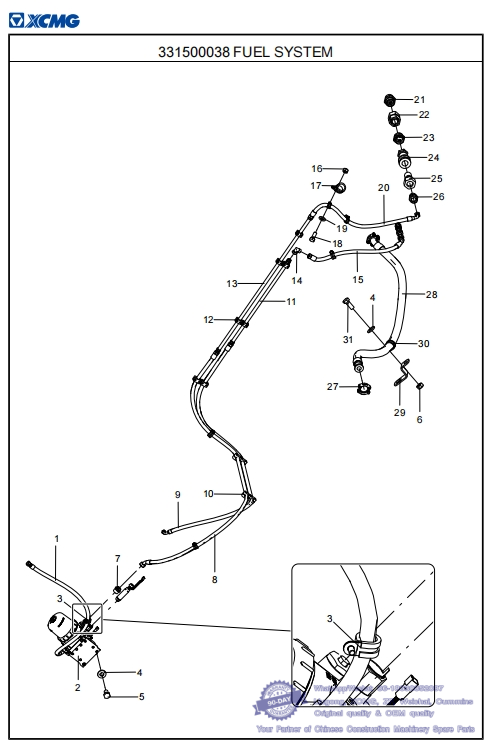

018 331500038 FUEL SYSTEM -- XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 803418922 1 DIESEL HOSE ASSEMBLY whatsapp 86-18630852087
2 803418927 1 PRE-FUEL FILTER ELEMEMT
3 800104639 5 RUBBER SLEEVE HOOP
4 805301373 9 WASHER 10 DIN6796
5 805046525 8 BOLT M10×20 GB/T5783-2000
6 805238366 1 NUT M10 GB/T6170-2000
7 803378904 2 END STRAIGHT COUPLING
8 800162052 1 DIESEL HOSE ASSEMBLY
9 800163159 1 DIESEL HOSE ASSEMBLY whatsapp 86-18630852087
10 803378608 6 PIPE CLIP
11 331500106 1 STEEL PIPE ASSEMBLY
12 803378605 5 PIPE CLIP
13 331500107 1 STEEL PIPE ASSEMBLY
14 803173684 1 CONNECTOR
15 803418925 1 DIESEL HOSE ASSEMBLY whatsapp 86-18630852087
16 805238378 2 NUT M8 GB/T6170-2000
17 801905487 4 RUBBER SLEEVE HOOP
18 805046508 2 BOLT M8×20 GB/T5783-2000
19 805301384 2 WASHER 8 DIN6796
20 803452456 1 DIESEL HOSE ASSEMBLY
21 803100723 2 CONNECTOR
22 803109377 2 CONNECTOR
23 803110459 2 CONNECTOR
24 803602171 2 QUICK FEMALE ADAPTER
25 803602168 2 QUICK MALE ADAPTER
26 803306144 2 END STRAIGHT COUPLING whatsapp 86-18630852087
27 803164258 2 FLANGE ASSEMBLY
28 803496918 1 DIESEL HOSE ASSEMBLY
29 331505493 1 MOUNTING SEAT
30 800105351 1 RUBBER SLEEVE HOOP
31 805011330 1 BOLT M10×25 GB/T5783-2000 whatsapp 86-18630852087

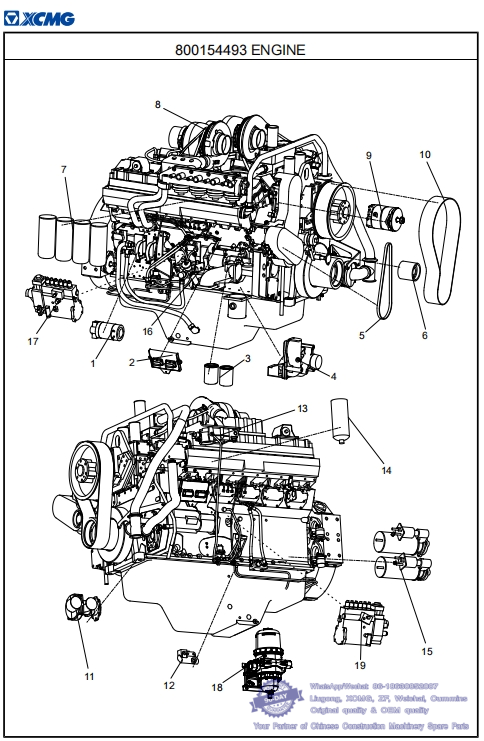

019 800154493 ENGINE - XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 800168584 1 4295505 PRE-LUBRICATION PUMP whatsapp 86-18630852087
2 800169453 1 4954430 COMPUTER BOARD
3 800156860 2 WF2075
4 800169474 1 4090031 MAIN PUMP
5 800173217 1 GENERATOR BELT
6 800169463 1 4975421 BELT TENSIONER
7 800157198 1 OIL FILTER
8 800167870 2 5321615 TURBOCHARGER whatsapp 86-18630852087
9 800162483 1 CHARGING GENERATOR
10 800173216 1 FAN BELT
11 800169441 1 4310976 AUXILIARY PUMP
12 800169494 2 3021420 FUEL CUT SOLENOID VALVE
13 800167869 2 4975617 LIFT PUMP
14 800156858 1 FS1006
15 800162484 2 STARTING MOTOR whatsapp 86-18630852087
16 800171167 1 3094288 DIP STICK
17 800171187 1 3093635 FUEL INJECTION PUMP
18 803418928 1 FS53015 OIL-WATER SEPARATOR FILTER ELEMENT
19 800171186 1 3093636 FUEL INJECTION PUMP

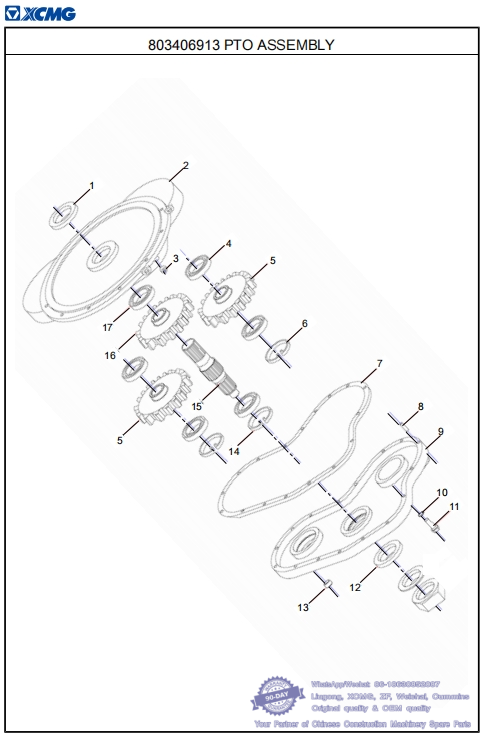

020 803406913 PTO ASSEMBLY-- XCMG Mining Dump Truck XDR100 Parts Catalog
331500135 POWER SYSTEM
No. PART NUMBER QTY NAME NOTE PAGE
1 800370126 1 INPUT OIL SEAL whatsapp 86-18630852087
2 800370121 1 HOUSING SEAT
3 800370112 6 INNER HEXAGONAL SCREW PLUG
4 800370128 4 DRIVEN PULLEY BEARING
5 800370127 2 DRIVEN PULLEY
6 805400023 2 HOLD WASHER 100 GB/T893.1-1986
7 800370123 1 PAD
8 859905511 2 PIN whatsapp 86-18630852087
9 800370125 1 SHELL COVER
10 805338259 19 WASHER 8 GB/T93-1987
11 805046839 19 BOLT M8×60 GB/T5782-2000
12 800370124 1 OUTPUT OIL SEAL
13 800370120 1 SCREW PLUG
14 805400018 1 HOLD WASHER 120 GB/T893.1-1986
15 800167887 1 PTOSHAFT
16 800370122 1 DRIVER whatsapp 86-18630852087
17 800370119 2 DRIVING PULLEY BEARING
