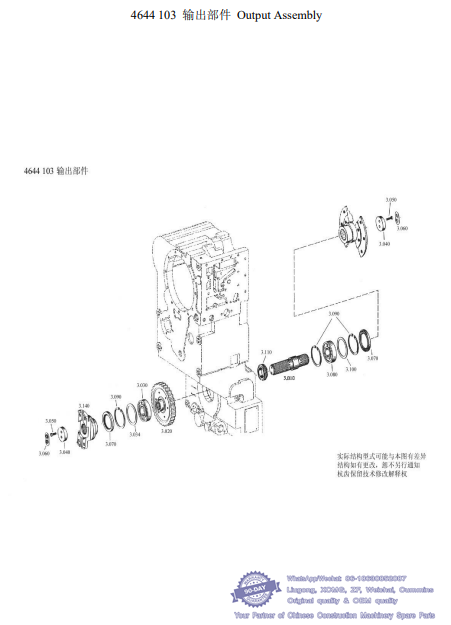

016 4644 103 输出部件 Output Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4644 303 216 输出轴 Output shaft 1
020 4644 303 226 输出齿轮 Output gear 1
030 GB/T283-2007 滚子轴承 NJ213EM/C3 Bearing 1
034 1204 308 062 调整垫片 Shim 1
040 4620 303 247 压板 Plate 2
050 GB/T5783-2000 六角头螺栓 M10×30-10.9 Bolt 4
060 1269 302 164 螺栓锁片 Washer 2
070 0750 111 116 轴用密封圈 Sealing ring 2
080 GB/T276-1994 球轴承 6311/C3 Bearing 1
090 0630 502 048 孔用挡圈 120×4 DIN472 Retaining ring 3
100 0769 120 338 调整垫片 Shim 1
110 0730 062 296 轴套 Sleeve 1
140 4644 303 815 输出法兰 Flange 1

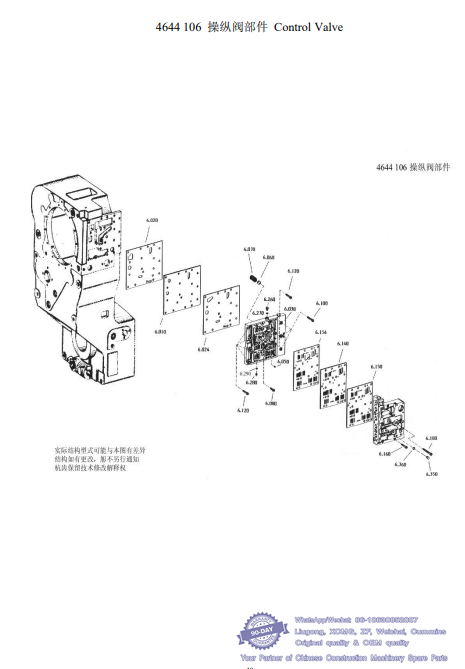

017 4644 106 操纵阀部件 Control Valve -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4642 306 050 下隔板 Plate 1
020 4644 306 464 密封垫 Sealing pad 1
024 4644 306 466 密封垫 Sealing pad 1
030 4642 306 149 输油板 Oil-line plate 1
050 4642 306 089 节流嘴 Throttle nozzle 1
055 4642 306 167 节流嘴 Throttle nozzle 1
060 0635 460 027 钢球 Steel ball 2
070 0732 041 226 弹簧 Spring 2
080 GB/T70.1-2000 圆柱头螺钉 M8×30 Screw 3
100 GB/T70.1-2000 圆柱头螺钉 M8×45 Screw 3
120 GB/T70.1-2000 圆柱头螺钉 M8×35 Screw 6
140 4642 306 163 上隔板 Plate 1
150 4642 306 318 密封垫 Sealing pad 1
154 4642 306 320 密封垫 Sealing pad 1
160 GB/T70.1-2000 圆柱头螺钉 M8×45 Screw 10
180 GB/T70.1-2000 圆柱头螺钉 M8×75 Screw 6
260 Q20-01-01 六角头螺塞 M10×1 Plug 1
270 Q20-03A-02 紫铜垫圈 10 Washer 1
280 GB/T77-2007 紧定螺钉 M10×10 Screw 1
290 Q20-03A-02 紫铜垫圈 10 Washer 1
350 Q20-01-01 六角头螺塞 M10×1 Plug 1
360 Q20-03A-02 紫铜垫圈 10 Washer 1

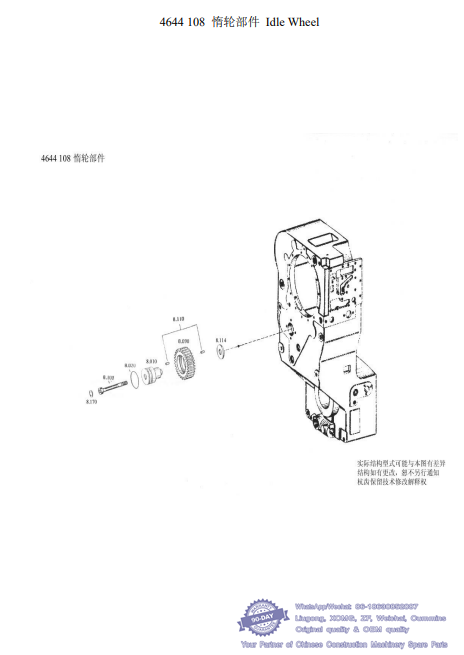

018 4644 108 惰轮部件 Idle Wheel -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4644 308 618 惰轮轴 Idle wheel shaft 1
020 GB/T1235-1976 O 形圈 63×3.1 O-ring 1
090 4644 308 560 惰轮 Idle wheel 1
100 GB/T70.1-2000 圆柱头螺钉 M12×100-10.9 Screw 1
110 0750 118 216 滚柱轴承 Bearing 1
114 4644 330 229 垫圈 Washer 1
170 4644 351 881H 密封盖 Cover 1
180 GB/T5783-2000 六角头螺栓 M8×20 Bolt 4

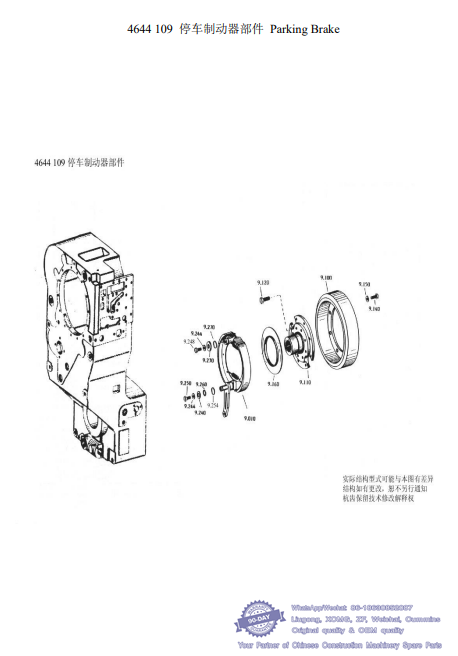

019 4644 109 停车制动器部件 Parking Brake -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 0501 003 819 制动组件 Parking brake ass’y 1
100 4644 309 002 制动鼓轮 Wheel 1
110 4644 309 001 停车制动器法兰 Flange 1
140 GB/T5783-2000 六角头螺栓 M10×25-10.9 Bolt 8
150 GB/T848-2002 小垫圈 10 Washer 8
230 4644 309 066 垫圈 Washer 1
240 0730 107 676 垫圈 Washer 1
244 GB/T848-2002 小垫圈 10 Washer 2
248 GB/T5783-2000 六角头螺栓 M10×40-10.9 Bolt 1
250 GB/T5783-2000 六角头螺栓 M10×25-10.9 Bolt 1
260 GB/T1235-1976 O 形圈 22×2.4 O-ring 1
270 GB/T1235-1976 O 形圈 30×2.4 O-ring 1

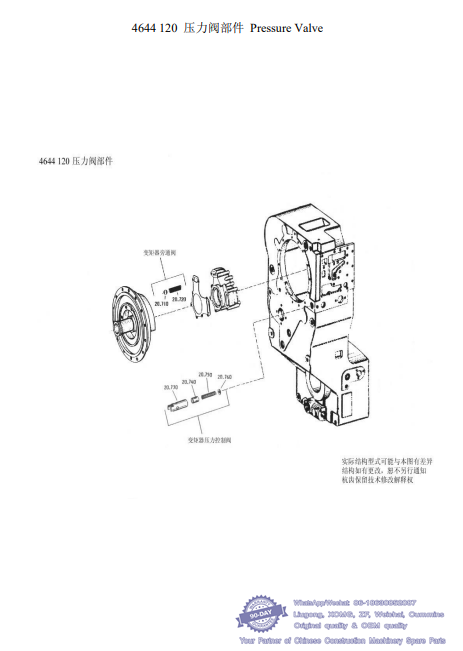

020 4644 120 压力阀部件 Pressure Valve -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
710 GB/T308-2002 钢球 20 Steel ball 1
720 0732 041 352 压力弹簧 2,5×16,95×57,2 Spring 1
730 4644 320 042 阀套 Valve sleeve 1
740 4644 320 034 阀芯 Valve core 1
750 0732 042 251 压力弹簧 2,8×16,84×87,1 Spring 1
760 GB/T97.1-2002 平垫圈 14 Washer 1
