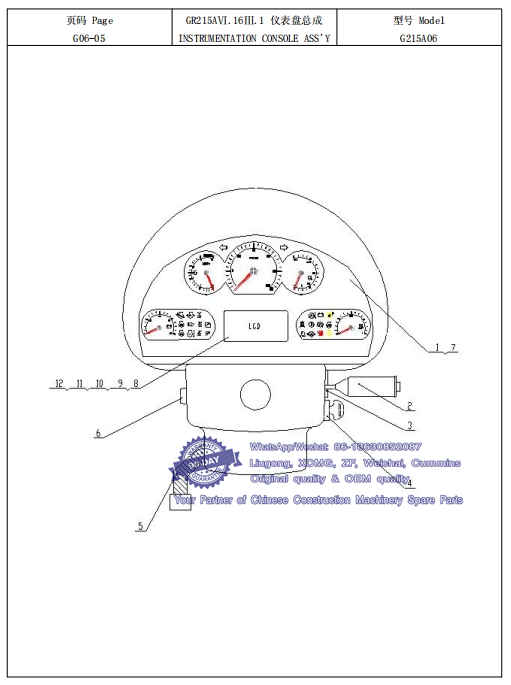

016 GR215AⅥ.16Ⅲ.1 仪表盘总成INSTRUMENTATION CONSOLE ASS'Y-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 803545919 A2C91386500 VDO 组合仪表(173 齿) INSTRUMENT CLUSTER 1
2 803600736 组合开关 COMBINED SWITCH 1 Whatsapp: 86-18630852087
3 803742957 保险丝盒 FUSE BOX 1
4 803666709 点火开关 IGNITION SWITCH 1
5 380904771 GR215AⅥ.16Ⅲ.1.1 仪表台线束 INSTRUMENT BOX CABLE 1
6 803645976 起动按钮 STARTING BUTTON 1
7 380602086 01-56 GR 系列过渡线束（CAN）TRANSITION CABLE 1
8 803507248 油压传感器OIL PRESSURE TRANSISTOR 1 Whatsapp: 86-18630852087
9 803506974 水温传感器 WATER TEMPERATURE SENSOR 1
10 803506973 变矩器油压传感器T.C. OIL PRESSURE TRANSDUCER 1 Whatsapp: 86-18630852087
11 803646231 变矩器油温传感器 T.C.OIL TEMPERATURE TRANSDUCER 1
12 803545986 XGZL02-930 OIL LEVEL SENSOR 1

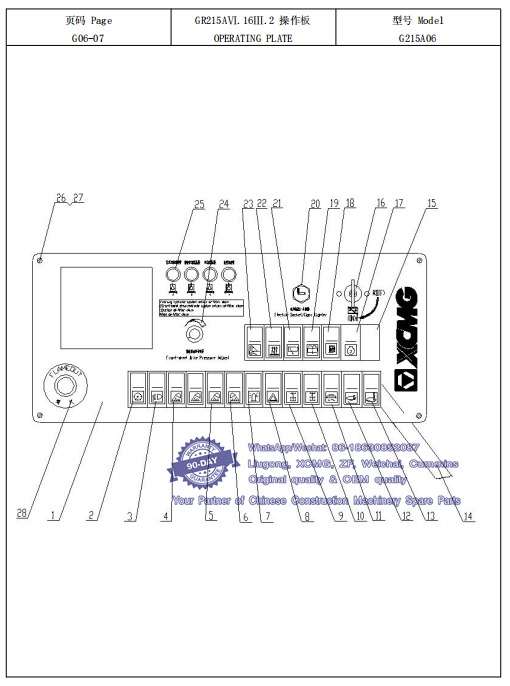

017 GR215AⅥ.16Ⅲ.2 操作板OPERATING PLATE-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380904773 GR215AⅥ.16Ⅲ.2-1 操作面板 OPERATE PLATE 1
2 803676153 示宽/仪表灯开关 WIDE LIGHT SWITCH 1
3 803608006 近光灯开关 HEADLIGHT SWITCH 1
4 803676154 前作业灯开关 FRONT WORKING LIGHT SWITCH 1
5 803676903 铲刀工作灯翘板开关 SHOVEL REAMER LAMP SWITCH 1 Whatsapp: 86-18630852087
6 803608001 后作业灯开关 REAR WORKING LIGHT SWITCH 1
7 803676155 旋转报警灯开关 CIRCUMGYRATE LAMP SWITCH 1
8 823676156 紧急信号灯翘板开关 EXIGENCE SIGNAL LAMP SWITCH 1
9 803676818 前轮驱动功能翘板开关 USHER FUNCTION LAMP SWITCH 1
10 803676819 前轮驱动 I 档翘板开关 USHER ⅠLAMP SWITCH 1
11 803676159 铲刀浮动翘板开关 BLADE FLOAT SWITCH 1
12 803676160 摆架拔销锁定翘板开关 SLEWING-FRAME ROTATING ENABLE SWITCH 1
13 803676161 摆架拔销操作翘板开关 INSERT AND DRAW LOCKING PIN OF SLEWING-FRAME SWITCH 1
14 380904774 GR215AⅥ.16Ⅲ.2.2 操纵箱线束 OPERATE PLATE CABLE 1
15 803676163 盖板 COVER PLATE 1
16 803677415 电源总开关 POWER SWITCH 1
17 803676262 发动机诊断翘板开关ENGINE DIAGNOSIS SWITCH 1 Whatsapp: 86-18630852087
18 803683269 JK932-069 吸油泵翘板开关 OIL PUMP SWITCH 1
19 803676264 后窗喷水翘板开关 REAR WINDOW WASHER SWITCH 1
20 803701694 点烟器 CIGAR LIGHTER 1
21 803676162 后窗雨刮翘板开关REAR WINDOW WIPER SWITCH 1
22 803676157 暖风机开关 HOT-BLAST HEATING SWITCH 1
23 803676158 前推浮动翘板开关 FRONT DOZER BLADE FLOAT SWITCH 1
24 803676130 旋转电位计 CIRCUMROATING POTENTIOMETER 1
25 803682328 AD103-16D/R23 指示灯(红)INDICATOR LIGHT 4
26 805100372 螺钉 M6X20 SCREW 4
27 805302512 GB/T96.1-2000 垫圈 6 WASHER 4
28 803612803 熄火按纽 FLAMEOUT BUTTON 1 Whatsapp: 86-18630852087

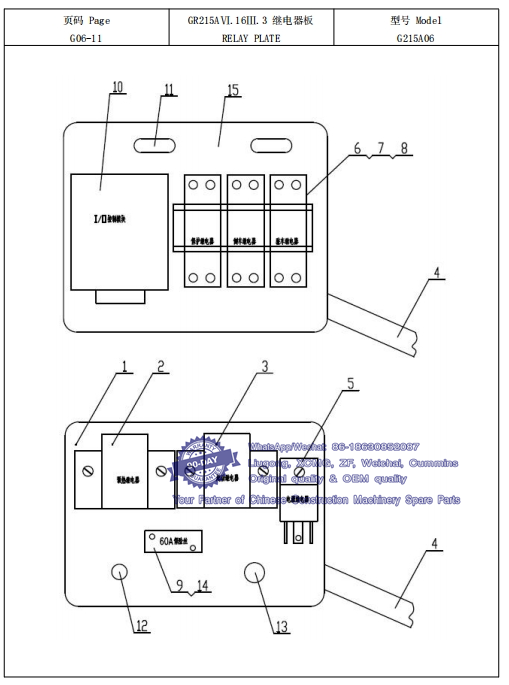

018 GR215AⅥ.16Ⅲ.3 继电器板RELAY PLATE-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 380904777 GR215AⅥ.16Ⅲ.3-2 继电器安装板1 RELAY PLATE 1 1
2 803611790 继电器 RELAY 1
4 380904776 GR215AⅥ.16Ⅲ.3.1 继电器板线束 RELAY PLATE CABLE 1 Whatsapp: 86-18630852087
5 803683270 JQ233 DC24V 电源继电器 SOURCE RELAY 1
6 803678559 DRM270024L 继电器 RELAY 3
7 803741090 SCM 2CO ECO 继电器座 RELAY BASE 3
8 803741091 7760056108 金属压紧扣具 FASTENING 3
9 803608835 153.5631.560 LITTELFUSE 保险(60A) FUSE 1
10 803680460 安装总成-10_MODULE IO 端口扩展模块 IO PORT EXPANSION MODULE 1
11 805000525 螺栓 M6×20 BOLT 2
12 805000727 螺栓 10X25 BOLT 1 Whatsapp: 86-18630852087
13 805000715 螺栓 M12X25 BOLT 1
14 859982223 04980900ZXT 保险丝固定架 FUSS LOCK CARRIER 1
15 380904778 GR215AⅥ.16Ⅲ.3-3 继电器安装板 2 RELAY PLATE 2 1 Whatsapp: 86-18630852087

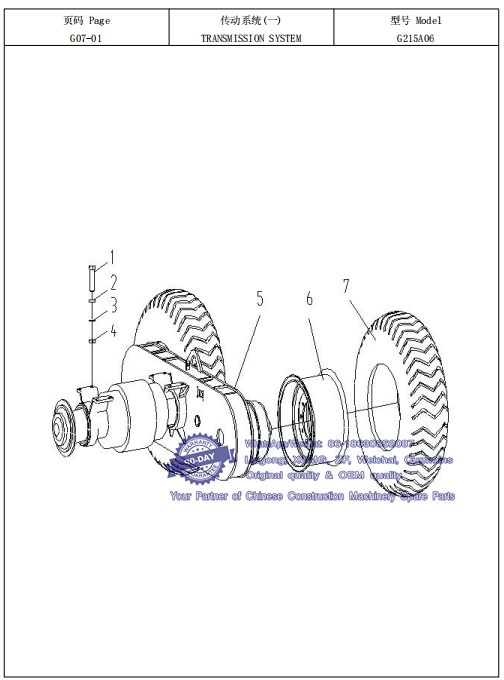

019 传动系统(一)TRANSMISSION SYSTEM-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805000671 螺栓 M24X2 X 150 BOLT 8 Whatsapp: 86-18630852087
2 805300034 垫圈 24 WASHER 8
3 805300021 垫圈 24 WASHER 8
4 805200244 螺母 M24×2 NUT M24×2 8
5 380900734 后桥总成 REAR ALXE ASS'Y 1 Whatsapp: 86-18630852087
6 380900930 轮辋总成 RIM ASS＇Y 4
7 800307681 轮胎总成 TYRES ASS＇Y 4

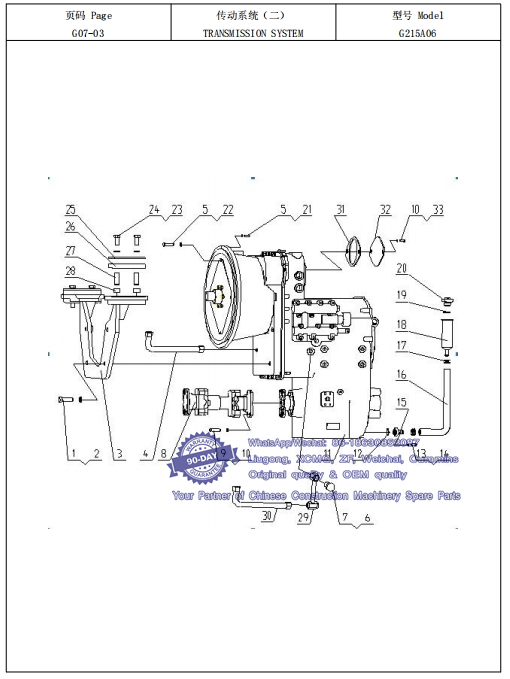

020 传动系统（二）TRANSMISSION SYSTEM-- XCMG Motor Grader GR215A Spare Parts Catalogue
件号 部件号 零件名称 数量 备注
ITEM PART NO. PART NAME Q'TY REMARKS
1 805001904 螺栓 M20×65 BOLT 4
2 805300023 垫圈 20 WASHER 4 Whatsapp: 86-18630852087
3 380601230 支架 BRACKET 1
4 803190998 胶管总成 HOSE ASS'Y 1
5 805300014 垫圈 10 WASHER 10 16
6 803190773 直角组合接头RIGHT ANGLE UNION JOINT 1
7 803191229 直通接头 JOINT 1
8 800307647 传动轴 DRIVE SHAFT 1 Whatsapp: 86-18630852087
9 805009758 螺栓 L=50 BOLT L=50 8
10 805300018 垫圈 12 WASHER 12 10
11 800307583 液力变速箱（366） FLUID POWER GEAR-BOX 1
12 803192072 O 形圈 30×3.55 O-RING 30.5×3.55 1
13 805000017 螺栓 M8×25 BOLT M8X25 2
14 805300010 GB/T93 垫圈 8 WASHER 2 Whatsapp: 86-18630852087
15 381300542 连接管 TUBE 1
16 381300541 胶管 HOSE 1
17 805801455 双钢丝式喉箍 DOUBLE WRRATH HOSE CLAMPS 2
18 380700278 管接头 NIPPLE 1
19 805300104 垫圈 36 WASHER 1
20 381300539 螺塞 PLUG 1
21 805000043 螺栓 M10×30 BOLT M10×30 12
22 380900997 双头螺柱 STUD 4
23 805000030 螺栓 M16X110 BOLT 4
24 805300011 垫圈 16 WASHER 16 4 Whatsapp: 86-18630852087
25 380600530 压盖 COVER 2
26 380600531 胶垫 CUSHION 4
27 380600532 管 TUBE 4
28 380600533 隔套 SPACER 4
29 381600461 金属管总成 METAL PIPE ASS'Y 1
30 803190644 胶管总成 HOSE ASS'Y 1 Whatsapp: 86-18630852087
31 380300717 纸垫 ASBESTOS 1
32 380700270 压板 PLATE 1
33 805000716 螺栓 M12X30 BOLT M12X30 2
