017 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

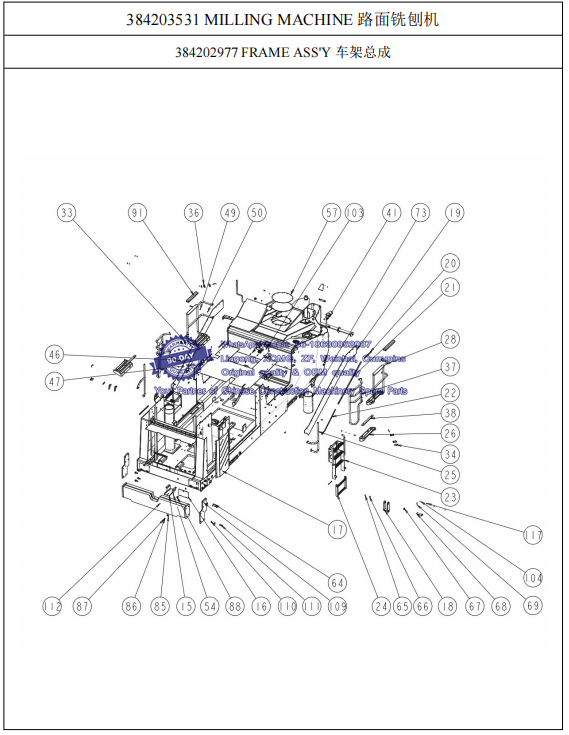

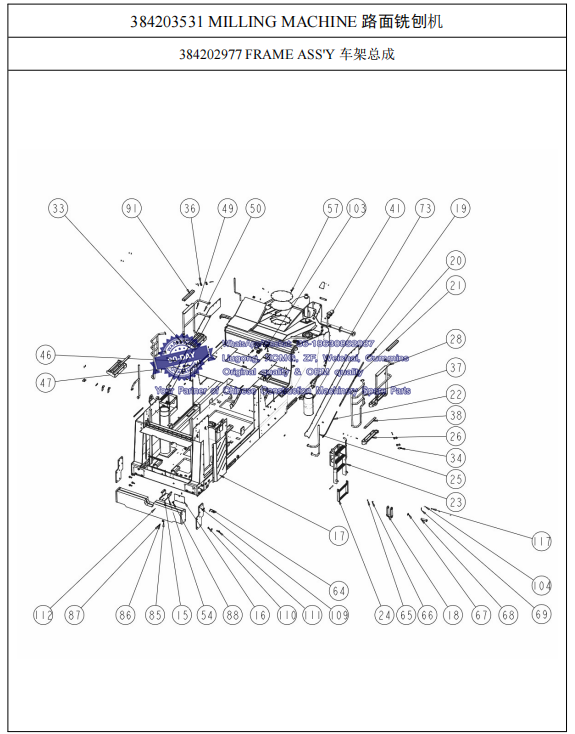

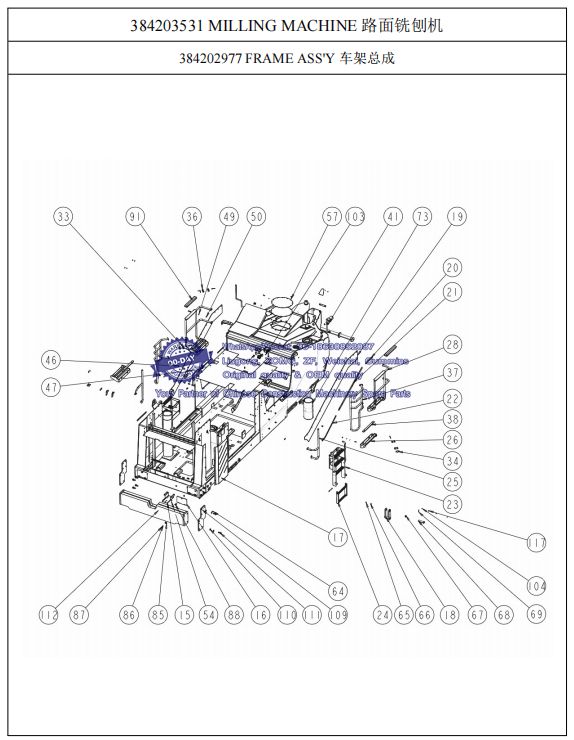

384202977 FRAME ASS'Y 车架总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 384201949 右爬梯 RIGHT LADDER 1
24 384201546 转梯 ROTATION LADDER 2
25 384201955 扶手四 ARMREST 1
26 384202978 支架 BRACKET 1
27 384202711 前沿架挡板 BAFFLE PLATE 1
28 384201547 扶手三 ARMREST 1
29 384201950 左爬梯 LEFT LADDER 1 Whatsapp: 86-18630852087
30 384201541 扶手一 ARMREST 1
31 384201542 踏板 FOOTPLATE 1
32 384201545 扶手二 ARMREST 1
33 384202243 方管夹 PIPE CLAMP 4
34 384202338 连接板 PLANK 4
35 384202121 左转门 LEFT ROTATION DOOR 1
36 384202244 圆管夹 PIPE CLAMP 4
37 384202120 右转门 WASHER 1 Whatsapp: 86-18630852087
38 384202290 踏板橡胶垫 RUBBER PEDAL 4
39 384201571 胶皮围板 RUBBER BAN 1
40 384202809 海绵条 SPONGE ARTICLE 2 Whatsapp: 86-18630852087
41 803274918 管夹 PIPE CLIP 8
42 805046548 螺栓 M12×40(达克罗) BOLT 15 GB/T5783-2000
43 805338276 垫圈 8(达克罗) WASHER 8 25 GB/T97.1-2002
44 805338259 垫圈 8(达克罗) WASHER 8 37 GB/T93-1987
018 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

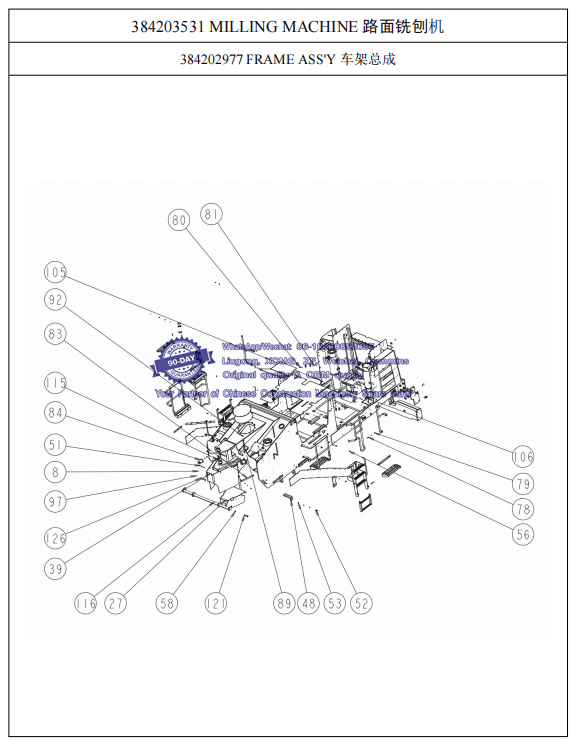

384202977 FRAME ASS'Y 车架总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
45 805046477 螺母 M8(达克罗) NUT M8 12 GB/T6170-2000
46 805338280 垫圈 12(达克罗) WASHER 12 18 GB/T97.1-2002
47 805238367 螺母 M12(达克罗) NUT M12 3 GB/T6170-2000
48 384202198 加水管支座 ADD WATER PIPE SUPPORT 1
49 805338284 垫圈 16(达克罗) WASHER 16 10 GB/T97.1-2002
50 805338263 垫圈 16(达克罗) WASHER 16 12 GB/T93-1987
51 384200486 前额板 FRONT PLATE 1 Whatsapp: 86-18630852087
52 805047089 螺栓 M16×60(达克罗) BOLT M16×60 2 GB/T5783-2000
53 805046476 螺母 M16(达克罗) NUT M16 4 GB/T6170-2000
54 805046893 螺栓 M8×15(达克罗) BOLT M8×15 8 GB/T5783-2000
55 805046462 螺栓 M10×25(达克罗) BOLT M10×25 4 GB/T5783-2000
56 805338278 垫圈 10(达克罗) WASHER 10 43 GB/T97.1-2002 Whatsapp: 86-18630852087
57 805338260 垫圈 10(达克罗) WASHER 10 59 GB/T93-1987
58 805338365 垫圈 24(达克罗) WASHER 24 18 GB/T93-1987
59 805046529 螺栓 M10×40(达克罗) BOLT M10×40 34 GB/T5783-2000
60 805238952 螺母 M10(达克罗) NUT M10 18 GB/T923-2009
61 805140943 螺钉 M8×80(达克罗) SCREW M8×80 4 GB/T70.1-2008
64 805140978 螺钉 M8×50(达克罗) SCREW M8×50 2 GB/T70.1-2008
65 805338202 垫圈 12 WASHER 12 8 JB/ZQ4010-2006
66 805046472 螺栓 M10×20(达克罗) BOLT 8 GB/T5783-2000 Whatsapp: 86-18630852087
67 805338734 垫圈 40(达克罗) WASHER 40 1 GB/T97.3-2000
68 805604667 销 40×160 PIN 40×160 1 GB/T882-2008
019 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

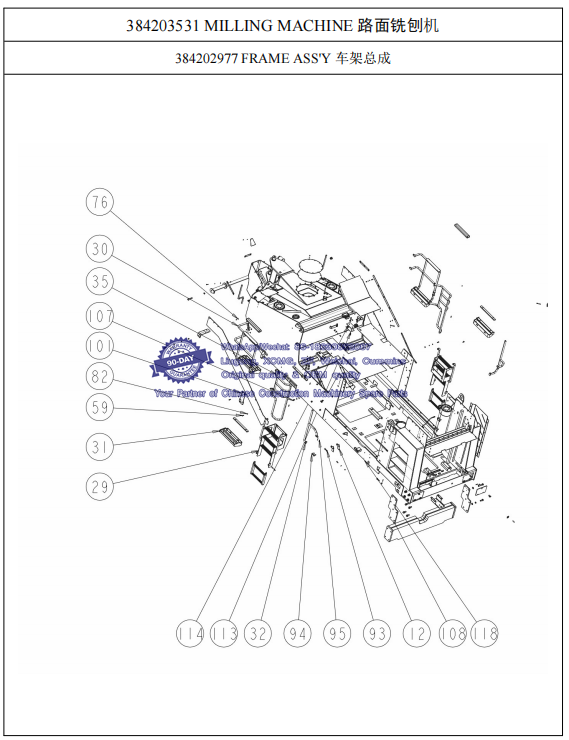

384202977 FRAME ASS'Y 车架总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
69 805600351 销 8×63 PIN 8×63 1 GB/T91-2000
70 805338678 垫圈 20(达克罗) WASHER 20 4 GB/T97.2-2002
71 384200505 焊接销 WELDING PIN ROLL 4
72 805600222 销 5×50 PIN 5×50 4 GB/T91-2000 Whatsapp: 86-18630852087
73 384201572 衬套 BUSH 4
74 384201867 指示灯支架 LAMP BRACKET 2
75 805301374 垫圈 12(达克罗) WASHER 12 1 DIN6796
76 805101740 螺钉 M6×20 SCREW M6×20 8 GB/T67-2008
77 805140927 螺钉 M8×35(达克罗) SCREW M8×35 8 GB/T70.1-2008
78 805046612 螺栓 M10×40(达克罗) BOLT M10×40 4 GB/T5782-2000
79 805238947 螺母 M10(达克罗) NUT M10 4 GB/T6185.1-2000
80 805046624 螺栓 M10×90(达克罗) BOLT （DACROMET） 8 GB/T5782-2000
81 805238366 螺母 M10(达克罗) NUT M10 8 GB/T6170-2000
82 805239103 螺母 M10(达克罗) NUT M10 28 GB/T889.1-2000 Whatsapp: 86-18630852087
83 384202692 压条Ⅳ PRESSURE PLATE 2
84 384200438 限位块 LIMIT BLOCK 2 Whatsapp: 86-18630852087
85 384601349 固定铰链 GEMEL 4
86 805200218 螺母 M6 NUT M6 16 GB/T6172.1-2000
87 805140893 螺钉 M6×20(达克罗) SCREW M6×20 16 GB/T819.2-1997
88 801540388 双翅锁 LOCK 2
89 800516158 关节轴承 GE25ET-2RS OSCILLATING BEARING GE25ET-2RS 2 GB/T9163-2001
91 384201540 扶手垫 ARMREST PAD 2
020 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384202977 FRAME ASS'Y 车架总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
92 380901279 挡圈 42 HOLD WASHER 42 2 GB/T893.2-1986
93 805334195 垫圈 25 WASHER 25 4 GB/T97.3-2000
94 805600268 销 25×55 PIN 25×55 4 GB/T882-2008 Whatsapp: 86-18630852087
95 805604372 销 6.3×45 PIN 6.3×45 4 GB/T91-2000
96 801540403 钢栓 LOCK TONGUE 2
97 805046481 螺栓 M6×16(达克罗) BOLT 3 GB/T5783-2000
98 384202883 安装板 MOUNTING PLATE 1
99 384202884 安装块 INSTALLATION PIECE 1
100 384202885 安装底座 INSTALL BASE 1 Whatsapp: 86-18630852087
101 384200433 高压水管支座板 RETAINER 1
102 805139926 螺钉 M10×45(达克罗) SCREW M10×45 4 GB/T70.1-2008
103 805046503 螺栓 M8×16(达克罗) BOLT M8×16 4 GB/T5783-2000
104 803110556 接头 CONNECTOR 4
105 803190983 软管总成 RUBBER HOSE 1
106 803190983 软管总成 RUBBER HOSE 1
107 805046478 螺栓 M16×35(达克罗) BOLT M16×35 8 GB/T5783-2000
108 384202987 左连接板 MOUNTING PLATE 1
109 384202993 右连接板 MOUNTING PLATE 1
110 805338291 垫圈 24(达克罗) WASHER 24 16 GB/T97.1-2002
111 805004840 螺栓 M24×65(达克罗) BOLT M24×65 16 GB/T5783-2000
112 384202988 配重 COUNTERWEIGHT 1
113 384202986 调整垫板 ADJUSTING PAD 4
021 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384202977 FRAME ASS'Y 车架总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
114 384202985 橡胶垫板 CUSHION 2
115 805238401 螺母 M12(达克罗) NUT M12 4 GB/T889.1-2000
116 384200430 横梁 BEAM 1 Whatsapp: 86-18630852087
117 805238939 螺母 M14×1.5(达克罗) NUT M14×1.5 4 GB/T6172.1-2000
118 801100336 油杯 M10×1 GREASE CUP 2 JB/T7940.1-1995
119 384203330 盖板 COVER PLATE 2
120 805046510 螺栓 M8×30(达克罗) BOLT M8×30 16 GB/T5783-2000
121 805046686 螺栓 M24×110(达克罗) BOLT M24×110 2 GB/T5782-2000
122 384203744 橡胶板 BOARD 1
123 384203742 压板 CLAMP 2 Whatsapp: 86-18630852087
124 384203743 压板一 PLATE 1 2
125 384204279 垫板 BASEPLATE 1
126 384200432 压条Ⅴ PRESSURE PLATE 1
127 384200487 转轴 SPINDLE 1
128 384200488 垫块 PAD 1
129 384200388 隔壁接头 CONNECTOR 2
022 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

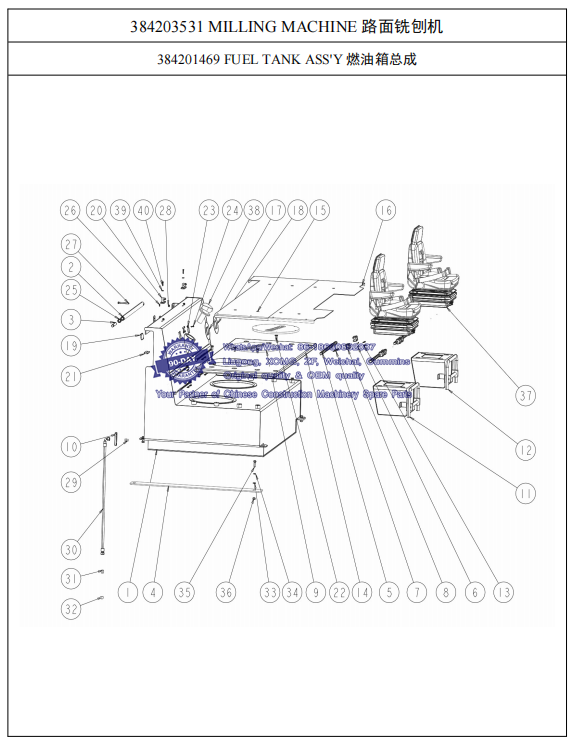

384201469 FUEL TANK ASS'Y 燃油箱总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384202241 柴油箱焊接 DIESEL TANK 1
2 384200518 支撑杆 KNIGHTHEAD 1
3 384200519 调节杆 BAFFLE 1 Whatsapp: 86-18630852087
4 384201471 调整垫板 ADJUSTING PAD 2
5 819948052 线性滑轨 SLIDE BLOCK 4
6 805338275 垫圈 6(达克罗) WASHER 80 GB/T97.1-2002
7 805140813 螺钉 M6×30(达克罗) SCREW M6×30 48 GB/T70.1-2008
8 819948460 滑块 SLIDER 8
9 800752798 清洗盖 COVER 2
10 803202746 液位计 LIQUID LEVEL METER 1
11 384201472 左底座箱 LEFT SEAT BOX 1
12 384201956 右座椅箱 RIGHT SEAT BOX 1
13 805046494 螺栓 M6×12(达克罗) BOLT M6×12 32 GB/T5783-2000
14 384201479 垫板 BASEPLATE 1
15 384202970 踏板一 PEDALⅠ 1
16 384202971 踏板二 PEDAL Ⅱ 1
17 384200525 压力标牌Ⅰ PRESSURE SIGNAGE 1
18 384200526 压力标牌Ⅱ PRESSURE SIGNAGE 1
19 384200521 阀座 BONDER SOCKET 1
20 384200524 挂钩 POTHOOK 2 Whatsapp: 86-18630852087
21 384200523 连接板 PLANK 2
22 805105613 螺钉 M16×40 SCREW M16×40 8 GB/T70.3-200
023 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

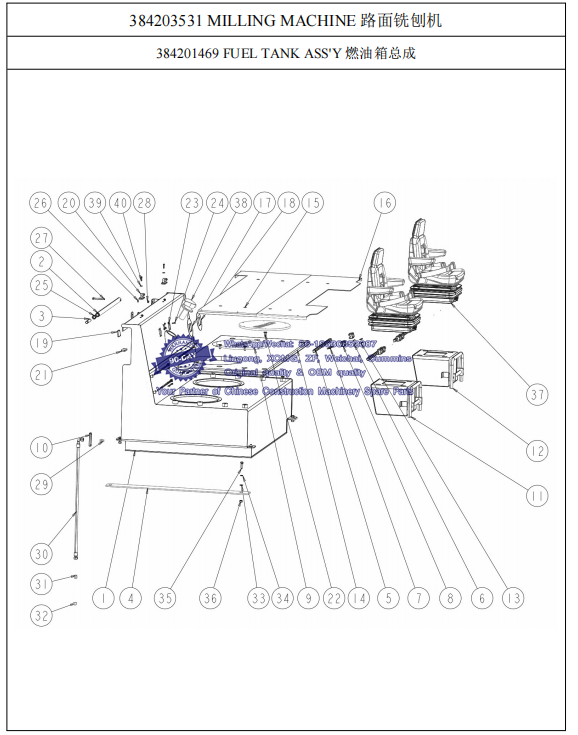

384201469 FUEL TANK ASS'Y 燃油箱总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 805338276 垫圈 8(达克罗) WASHER 8 4 GB/T97.1-2002
24 805046484 螺栓 M8×25(达克罗) BOLT M8×25 4 GB/T5783-2000
25 805203192 螺母 M24(达克罗) NUT M24 1 GB/T6170-2000
26 805338280 垫圈 12(达克罗) WASHER 12 1 GB/T97.1-2002
27 805048318 螺栓 M12×110(达克罗) BOLT M12×110 1 GB/T5783-2000
28 805238372 螺母 M12(达克罗) NUT M12 1 GB/T6170-2000
29 803103340 接头 CONNECTOR 1
30 803175691 软管总成 RUBBER HOSE 1 Whatsapp: 86-18630852087
31 803105330 接头 CONNECTOR 1
32 803191343 堵头 PLUG 1
33 805338284 垫圈 16(达克罗) WASHER 16 4 GB/T97.1-2002
34 805338263 垫圈 16(达克罗) WASHER 16 4 GB/T93-1987
35 805006290 螺栓 M16×50(达克罗) BOLT M16×50 4 GB/T5783-2000
36 805046476 螺母 M16(达克罗) NUT M16 4 GB/T6170-2000
37 801902780 座椅 SEAT 2 Whatsapp: 86-18630852087
38 803382248 西德福带锁空滤 AIR CLEANER 1
39 805338265 垫圈 8(达克罗) WASHER 8 4 GB/T96.1-2002
40 805046457 螺栓 M8×35(达克罗) SCREW M8×35 4 GB/T5783-2000
024 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog

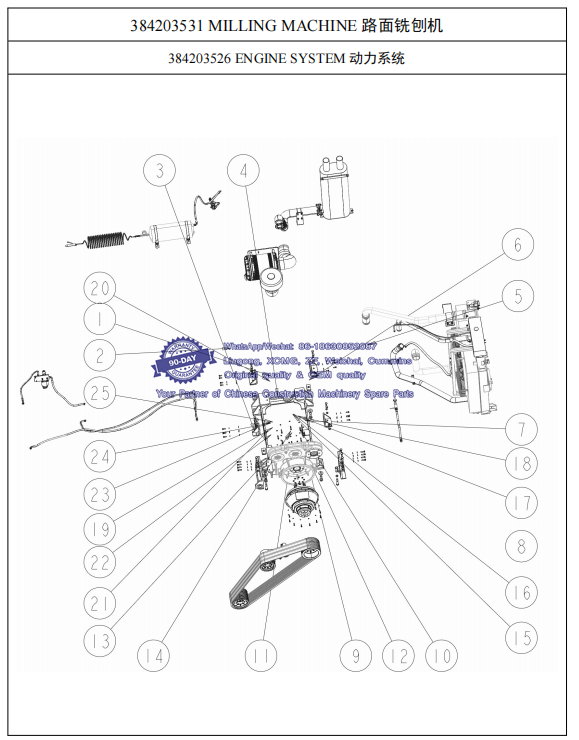

384203526 ENGINE SYSTEM 动力系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 805006333 螺栓 M14×35(达克罗) BOLT M14×35 8 GB/T5783-2000
2 384203484 燃油系统 FUEL SYSTEM 1
3 384203645 气路系统 GAS-ROUTE SYSTEM 1 Whatsapp: 86-18630852087
4 384203520 进排气系统 INTAKE AND
EXHAUST SYSTEM 1
5 384203494 散热系统 COOLING SYSTEM 1
6 805048406 螺栓 M30×100(达克罗) BOLT M30×100 4 GB/T5782-2000
7 384200654 发动机右后支撑 ENGINE BRACKET 1
8 384200580 分动箱后支座 GEAR BOX BRACKET 1
9 805046528 螺栓 M10×35(达克罗) BOLT M10×35 12 GB/T5783-2000
10 800307357 分动箱 TRANSFER GEAR 1 Whatsapp: 86-18630852087
11 384203480 V 带传动 V BELT DRIVE 1
12 800307342 离合器 CLUTCH 1
13 805338263 垫圈 16(达克罗) WASHER 16 16 GB/T93-1987
14 805139947 螺钉 M16×45(达克罗) SCREW M16×45 8 GB/T70.1-2008
15 805201420 螺母 M10 NUT M10 12 GB/T6170-2000
16 805338260 垫圈 10(达克罗) WASHER 10 24 GB/T93-1987
17 805139872 螺钉 M12×55(达克罗) SCREW M12×55 8 GB/T70.1-2008
18 805338261 垫圈 12(达克罗) WASHER 12 8 GB/T93-1987
19 384200655 发动机左后支撑 ENGINE BRACKET 1
20 384202112 前支撑 SUPPORT 2 Whatsapp: 86-18630852087
21 805338284 垫圈 16(达克罗) WASHER 16 8 GB/T97.1-2002
22 805047817 螺栓 BOLT 8 GB/T5783-2000
