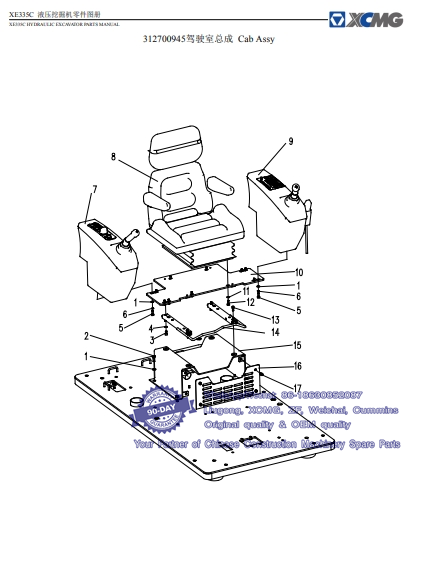

019 312700945驾驶室总成 Cab Assy -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805338279 垫圈 10 Washer 12
2 805046416 螺栓 M10×30 Bolt 4
3 805139814 螺钉 M8×16 Screw 4
4 805338259 垫圈 8 Washer 4
5 805011330 螺栓 M10×25 Bolt 8
6 805338260 垫圈 10 Washer 8
7 312700108 右扶手箱 Left Console 1
8 801938008 座椅 Seat 1
9 819908936 左扶手箱 Left Console 1
10 312600243 座椅安装板 Bracket 1
11 805338266 垫圈 8 Washer 4
12 805046508 螺栓 M8×20 Bolt 4
13 805104824 螺钉 M8×20 Screw 4
14 310602277 滑轨组件 Slider 1
15 312600242 安装支座 Bracket 1
16 312600247 封板 Cover 1
17 805046508 螺栓 M8×20 Bolt 4

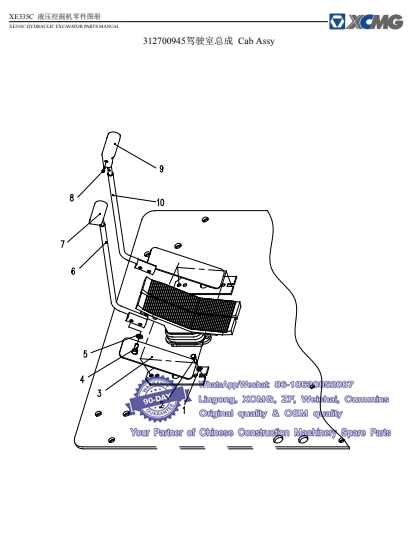

020 312700945驾驶室总成 Cab Assy -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805338266 垫圈 8 Washer 4
2 805046509 螺栓 M8×25 Bolt 4
3 310602203 踏板 Pedal 2
4 805011330 螺栓 M10×25 Bolt 4
5 805338279 垫圈 10 Washer 4
6 314001796 左操纵杆 Lever(L) 1
7 819908627 左手柄 Left Grip 1
8 805100273 螺钉 M5×12 Screw 2
9 819908626 右手柄 Right Grip 1
10 314001793 右操纵杆 Lever(R) 1

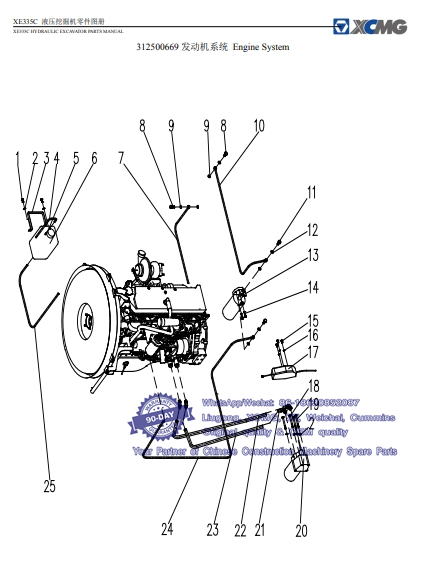

021 312500669发动机系统 Engine System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805046525 螺栓 M10×20 Bolt 2
2 805338279 垫圈 10 Washer 8
3 310800513 副水箱安装架 Bracket 1
4 310300633 细出水管 Pipe 1 (内径 Ф8L=620)
5 819909238 喉箍 Clamp 4
6 800104263 副水箱 Water Tank 1
7 800138180 柴油管总成 B Hose Assembly 1
8 800104437 公制铰接空心螺栓 Bolt 2
9 805300026 垫圈 Washer 8
10 800138179 柴油管总成 A Hose Assembly 1
11 800104570 空心螺栓 bolt 4
12 805300026 垫片 Gasket 4
13 燃油预滤清器 Filter 1
14 805046528 螺栓 M10×35 Bolt 4
15 805000322 螺栓 M6×16 Bolt 3
16 805338275 垫圈 6 Washer 3
17 800104326 发动机停车阀总成 Choke 1
18 310602561 螺栓 Bolt 2
19 805046628 螺栓 M10×110 Bolt 2
20 800104538 机油滤清器 Filter 1
21 803110273 接头(进口) Joint 4
22 803171967 软管总成 Hose Assembly 1
23` 803171970 软管总成 Hose Assembly 1
24 800138181 柴油管总成 Hose Assembly 1
25 312500200 水管(内径 φ8L=1500) Pipe 1

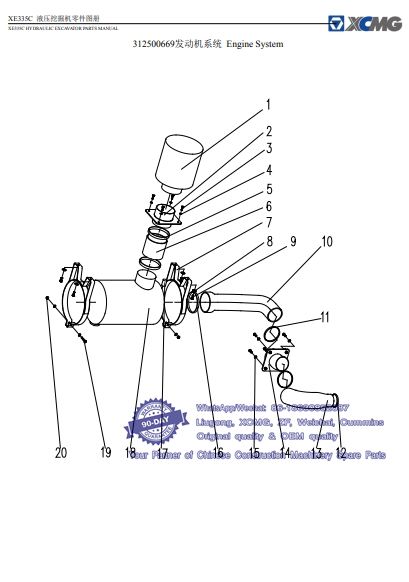

022 312500669发动机系统 Engine System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 800104327 预滤器 Pre-filter 1
2 312500185 空气预滤器支架 Bracket 1
3 805046509 螺栓 M8×25 Bolt 4
4 805338277 垫圈 8 Washer 4
5 800141478 卡箍 Clamp 2
6 321500895 进气管Ⅲ Hose 1
7 312500184 空滤器支架 Bracket 2
8 805338279 垫圈 Washer 4
9 805011330 螺栓 M10×25 Bolt 8
10 312500186 进气管Ⅱ Hose 1
11 801905452 卡箍 Clamp 2
12 800104440 T 型抱箍 Clamp 1
13 312500182 进气管Ⅰ Hose 1
14 312500183 过壁管支架 Hose 1
15 805338279 垫圈 10(300HV) Washer 8
16 800104565 T 型抱箍 Clamp 1
17 819908974 阻塞指示器 Indicator 1
18 800104566 空滤器 Air filter 1
19 805046619 Bolt 2
20 805238371 螺母 M10 Nut 2

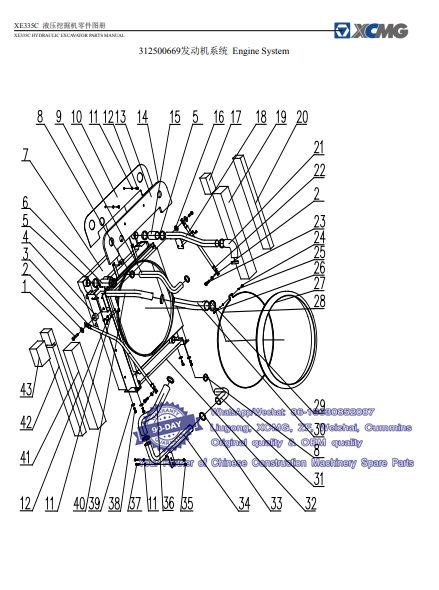

023 312500669发动机系统 Engine System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 805006429 螺栓 M16×80 Bolt 1
2 805338274 垫圈 16 Washer 4
3 312500199 拉杆Ⅰ Drag Rod 1
4 312500164 垫块 Block 1
5 800105305 卡箍 Clamp 7
6 800104958 硅胶管 Hose 1
7 803007110 散热器总成 Radiator 1
8 800104560 喉箍 Clamp 3
9 312500178 上水管 Hose 1
10 312500685 挡风板 Plate 1
11 805338279 垫圈 10 Washer 6
12 805046525 螺栓 M10×20 Bolt 6
13 312500686 海绵 Sponge 1
14 800141695 胶条 L=2000(现场定 Glue 1
15 312500169 橡胶管 Rubber 1
16 312500171 垫块 Block 1
17 312500172 海绵 Sponge 1
18 312500180 钢管 Steel tube 1
19 312500168 海绵 Sponge 1
20 312500170 海绵 Sponge 1
21 312500179 橡胶管 Hose 1
22 312500206 拉杆Ⅱ Drag Rod 1
23 805006290 螺栓 M16×50 Bolt 3
24 805238370 螺母 M6 Nut 1
25 805338275 垫圈 6 Washer 1
26 805046500 螺栓 M6×70 Bolt 1
27 312500456 护风圈 Windshieldring 1
28 312500457 卡箍 Clamp 1
29 801969004 卡箍 Clamp 1
30 800104959 硅胶管 Hose 1
31 800104957 下水管Ⅰ Hose 1
32 312500167 海绵 Sponge 1
33 801905436 喉箍 Clamp 3
34 312500459 钢管 Hose 1
35 805238371 螺母 M10 Nut 2
36 800104960 下水管Ⅱ Hose 1
37 805046528 螺栓 M10×35 Bolt 2
38 805006287 螺栓 M12×40 Bolt 4
39 805338270 垫圈 12 Washer 4
40 312500458 不锈钢管 Steel Tube 1
41 805338277 垫圈 8 Washer 4
42 805046508 螺栓 M8×20 Bolt 4
43 312500173 海绵 Sponge 1
44 312500166 海绵 Sponge 1
45 312500165 海绵 Sponge 1

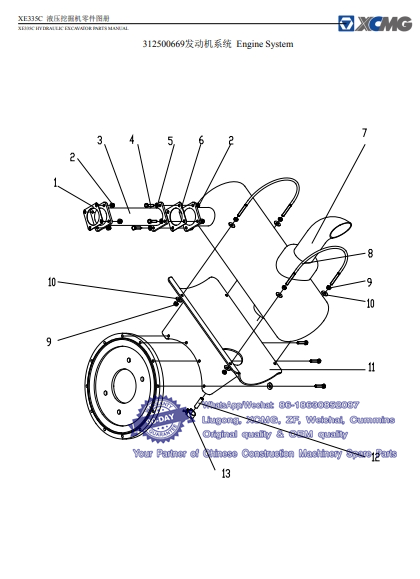

024 312500669发动机系统 Engine System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 800104325 垫 Mat 1
2 805238386 螺母 M10×1.25 Nut 4
3 800104328 排气软管总成 Hose 1
4 805046238 螺栓 M10×40 Bolt 4
5 805338279 垫圈 10 Washer 12
6 312600160 石棉垫 Mat 1
7 819908932 消声器 Muffler 1
8 312600290 箍 Clamp 2
9 805238371 螺母 M10 Nut 12
10 805338268 垫圈 10 Washer 8
11 312600289 支架总成 Bracket 1
12 800104241 乙烯管 Hose 1 SFG-2-8×2×1000
13 819909238 01D91016 喉箍 Clamp 1

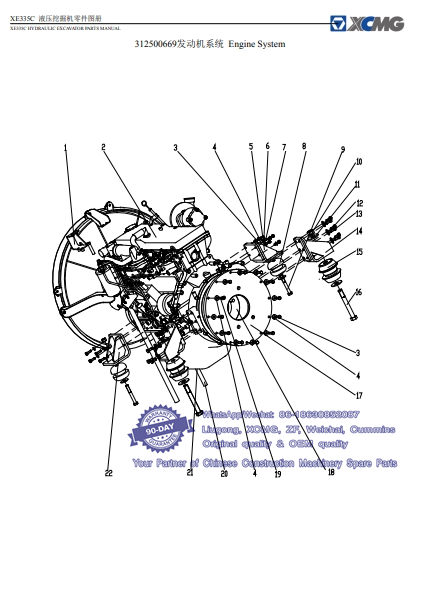

025 312500669发动机系统 Engine System -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312600300 支架改制 Bracket 1
2 800150431 发动机总成 Engine 1
3 805338279 垫圈 10 Washer 20
4 805046238 螺栓 M10×40 Bolt 16
5 312600158 右前支架 Bracket 1
6 805238374 螺母 M16 Nut 4
7 805338274 垫圈 16 Washer 4
8 801905571 前减震器 Buffer Case 4
9 805046673 螺栓 M16×150 Bolt 2
10 805203192 螺母 M24 Nut 4
11 805338318 垫圈 24 Washer 4
12 805006287 螺栓 M12×40 Bolt 12
13 805338281 垫圈 12 Washer 12
14 312600299 后支架 Bracket 2
15 801905553 后减震器 Buffer Case 4
16 805046689 螺栓 M24×200 Bolt 2
17 312600301 连接盘 Joint 1
18 800305460 联轴器 Shaft 1
19 805046533 螺栓 M10×50 Bolt 4
20 803166710 组合垫圈 24 Washer 1
21 800104989 放油阀 M24×2.0 Valve 1
22 312600159 左前支架 Bracket 1

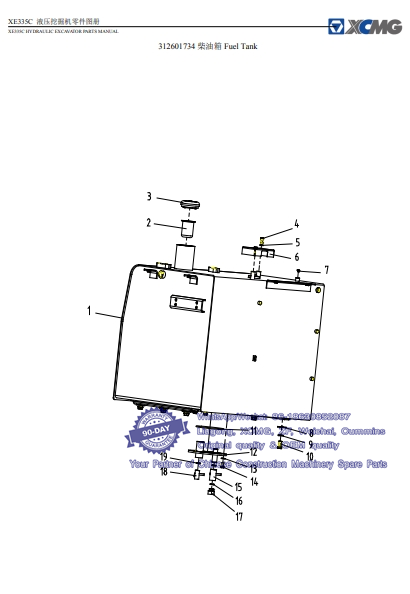

026 312601734 柴油箱Fuel Tank -- XCMG Excavator XE335C Parts Catalog
序号 零件代号 零件名 数量
ITEM Part No PART NAME Q’TY
1 312602012 油箱体 Tank Body 1
2 800138184 滤网 Filter 1
3 800138183 油箱锁盖 Cover 1
4 805046509 螺栓 M8×25 Bolt 2
5 805338277 垫圈 8 Washer 2
6 310601193 护板 Plate 1
7 312600311 堵头 Plug 1
8 312600307 调整垫 Washer 6
9 805338285 垫圈 16 Washer 6
10 805006332 螺栓 M16×40 Bolt 6
11 801102871 O 型圈 O-Ring 1
12 312601738 法兰端盖 Flange Cover 1
13 805338279 垫圈 10 Washer 6
14 805011330 螺栓 M10×25 Bolt 6
15 800702481 球阀 DN20(3/4) Valve 1
16 805300038 垫圈 27 Washer 2
17 312600309 接头 Joint 1
18 801102902 球阀 DN15(1/2) Valve 1
19 805300032 垫圈 22 Washer 1
