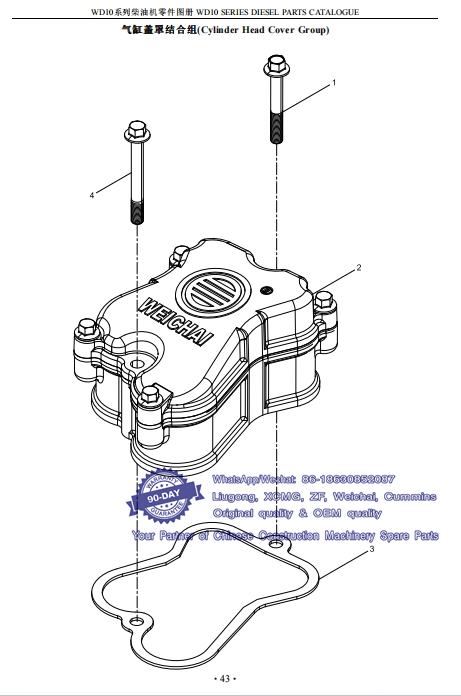

021 气缸盖罩结合组(Cylinder Head Cover Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600040636 1 六角法兰面螺栓 Hexagon Flange Bolt
2 612600040133 1 分体缸盖罩组 Cylinder head cover Assy
3 614040021 1 气缸盖罩衬垫 Cylinder head cover gasket
4 90011410008 1 六角法兰面螺栓 Hexagon Flange Bol

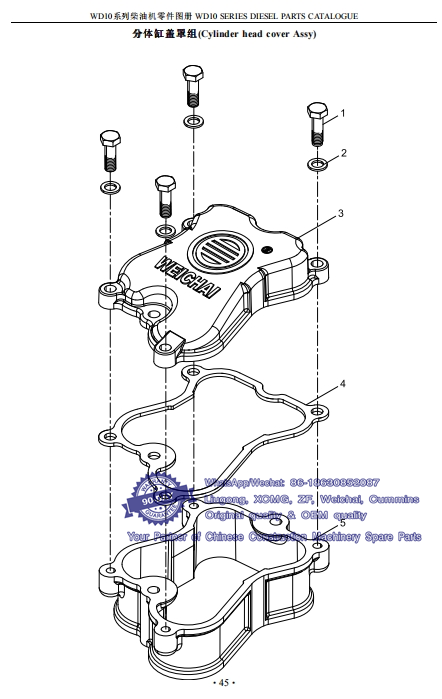

022 分体缸盖罩组(Cylinder head cover Assy)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 90003802424 4 六角头螺栓 Hexagon bolt
2 90003932023 4 波形弹性垫圈 Wave spiral washer
3 612600040107 1 气缸盖罩上部
4 612600040552 1 气缸盖罩衬垫 Cylinder head cover gasket
5 612600040108 1 气缸盖罩下部

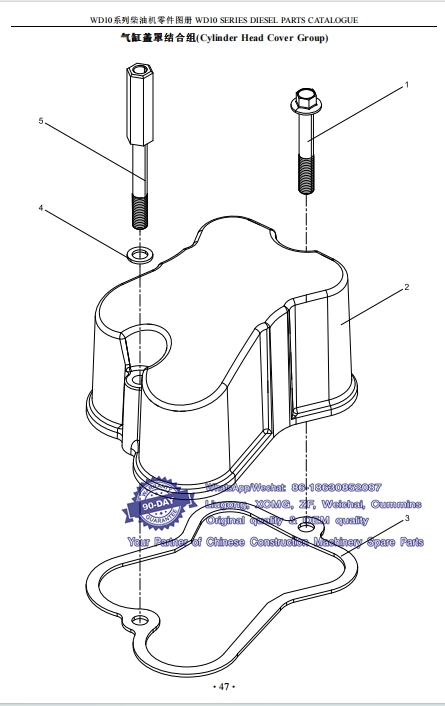

023 气缸盖罩结合组(Cylinder Head Cover Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600040636 1 六角法兰面螺栓 Hexagon Flange Bolt
2 614040065 1 气缸盖罩 Cylinder head cover
3 614040021 1 气缸盖罩衬垫 Cylinder head cover gasket
4 90003932023 1 波形弹性垫圈 Wave spiral washer
5 612600040259 1 支撑块 Supporting plate

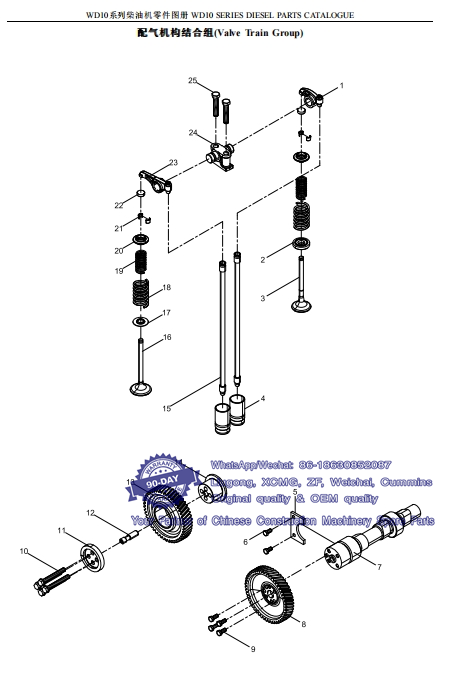

024 配气机构结合组(Valve Train Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600050178 6 排气门摇臂总成
2 61500040014 6 排气门弹簧下座 Exhaust valve spring seat (lower)
3 612600050025 6 排气门 Exhaust valve
4 61500050032 12 气门挺柱 Tappet
5 614050133 1 凸轮轴止推片 Camshaft thrust
6 90003802399S 2 六角头螺栓 Hexagon bolt
7 612600050085 1 凸轮轴总成 Camshaft assembly
8 614050053 1 凸轮轴正时齿轮 Camshaft timing gear
9 612600050145S 4 六角头螺栓 Hexagon bolt
10 61560050059S 4 六角头螺栓 Hexagon bolt
11 61560050045 1 垫片 Gasket
12 61560050058 1 轴 Shaft
13 61560050053 1 中间齿轮总成 Intermediate gear assembly
14 61560050044 1 中间齿轮轴 Intermediate gear shaft
15 612600050210 12 推杆 Push rod
16 612600050073 6 进气门 Intake valve
17 614050017 6 进气门弹簧下座 Intake valve spring seat (lower)
18 61500050002 12 气门外弹簧 Outer valve spring
19 61500050001 12 气门内弹簧 Inner valve spring
20 61500050109 12 气门弹簧上座 Valve spring seat (upper)
21 61500050025 24 气门锁夹 Valve collet
22 61500050105 12 气门帽 Valve cap
23 612600050177 6 进气门摇臂总成 Intake valve rocker arm
24 614050119 6 气门摇臂座 Valve rocker arm seat
25 90003802655 12 六角头螺栓 Hexagon bolt

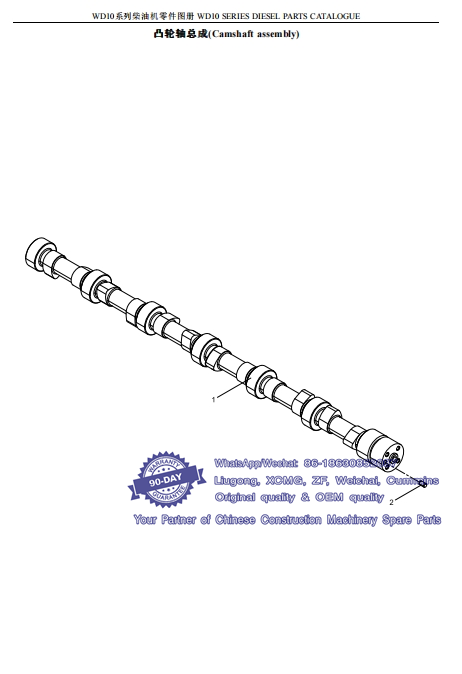

025 凸轮轴总成(Camshaft assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61500050096 1 凸轮轴 Camshaft
2 90003901409 1 圆柱销 Straight pin
026 中间齿轮总成(Intermediate gear assembly)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 61560050052 1 中间齿轮 Intermediate gear
2 61560050051 1 衬套 Bushing

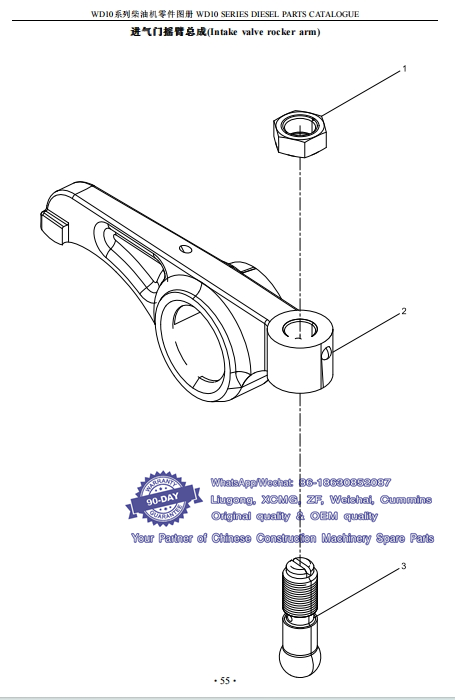

027 进气门摇臂总成(Intake valve rocker arm)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 2130050065 6 气门间隙调整螺母 Valve adjusting nut
2 614050048 6 进气摇臂 Intake Rocker Arm
3 614050010 6 气门间隙调整螺钉 Valve Adjusting Bolt

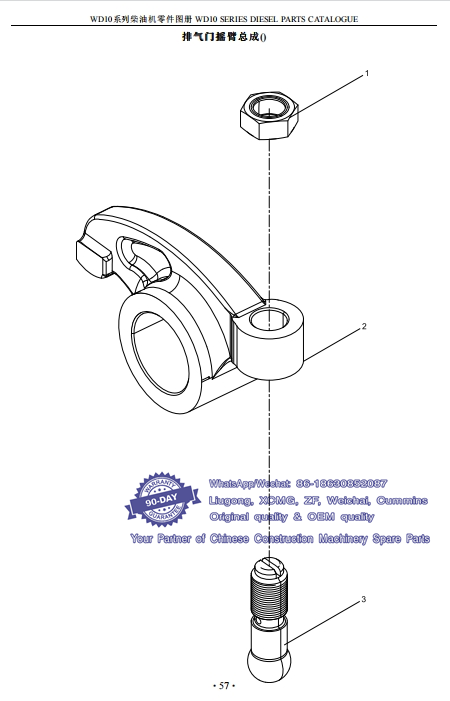

028 排气门摇臂总成()——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 2130050065 6 气门间隙调整螺母 Valve adjusting nut
2 614050049 6 排气门摇臂 Exhaust valve rocker arm
3 614050010 6 气门间隙调整螺钉 Valve Adjusting Bolt

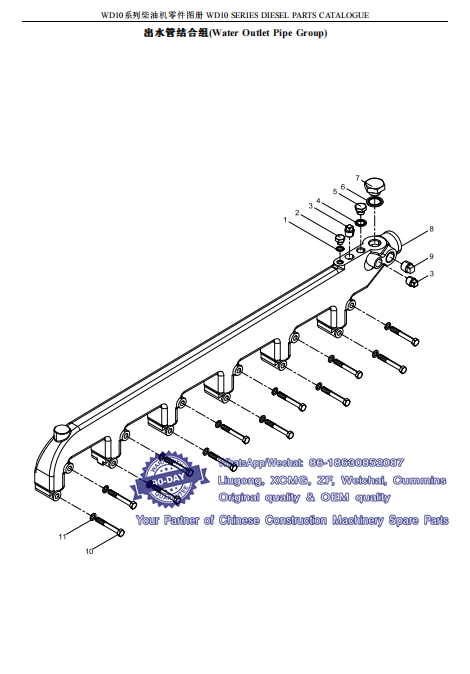

029 出水管结合组(Water Outlet Pipe Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 612600080246 1 密封垫圈 Seal washer
2 90003962014 1 六角螺塞 Hexagon plug
3 90017010003 2 方头锥型螺塞
4 612600080200 1 密封垫圈 Seal washer
5 90003962020 1 六角螺塞 Hexagon plug
6 13023364 1 组合密封垫圈 Unit seal washer
7 90017020004 1 六角头螺塞 Hexagon plug
8 612600040526 1 出水管 Water outlet pipe
9 612600040016 1 螺堵 Plug
10 90003800466 12 六角头螺栓 Hexagon bolt
11 90003932023 12 波形弹性垫圈 Wave spiral washer

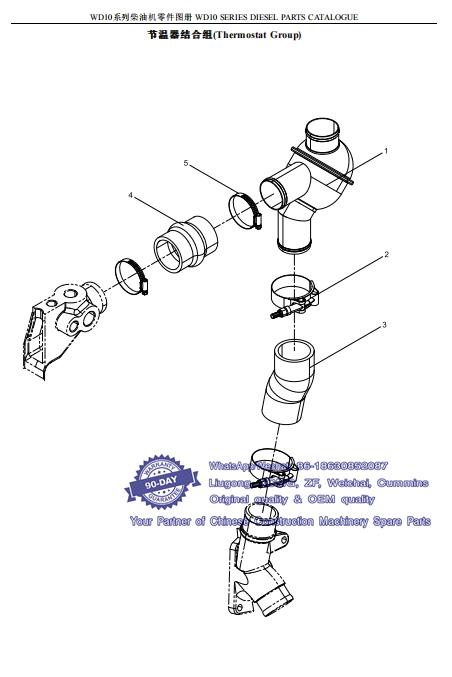

030 节温器结合组(Thermostat Group)——Weichai WD10 Series WD10G220E23 Spare Parts Catalog
图序号 件号 数量 中文名称 英文名称
Pos. Teile.Number Amount Denomination Designation
1 615G00060016 1 节温器总成 Thermostat assembly
2 612600160105 2 卡箍 Clamp
3 612600061840 1 胶管 Rubber pipe
4 612600060518 1 冷却液连接胶管 Coolant Connecting Rubber Pipe
5 612600061883 2 卡箍 Clamp
