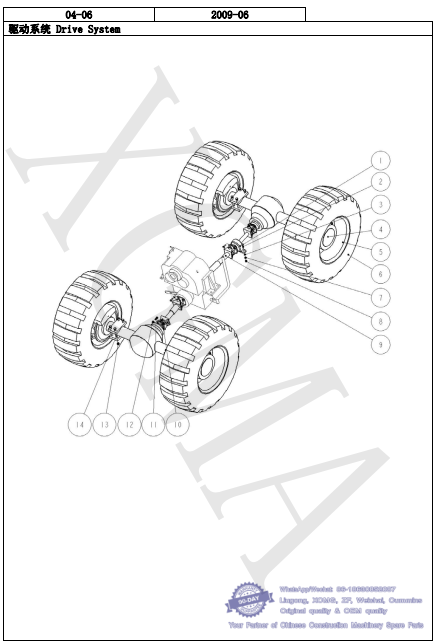

021 驱动系统 Drive System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 编码 名称 数量 规格
No. Part No. Name Qty. Spec
1 41C0246 固定传动轴 Drive shaft 1 whatsapp 86-18630852087
2 01B0016 螺栓 Bolt 2 GB5782-M12X50
3 06B0013 垫圈 Washer 6 GB93-12
4 41C0208 驱动桥 Axle 2
5 51C0227 轮辋 Rim 4
6 20B0019 轮胎 Tyre 4
7 06B0012 垫圈 Washer 2 GB97.1-8
8 03B0010 螺母 Nut 2 GB6170-M12
9 41C0232 前传动轴 Front drive shaft 1
10 41C0245 后传动轴 Rear drive shaft 1
11 00B1006 螺栓 Bolt 20 GB5786-M12X1.25X32
12 03B0680 尼龙自锁螺母（蓝尼） Nut 16 DIN985-M12
13 03B0681 尼龙自锁螺母（蓝尼） Nut 16 DIN985-M16
14 01B0913 螺栓 Bolt 16 GB5782-M16X190 whatsapp 86-18630852087

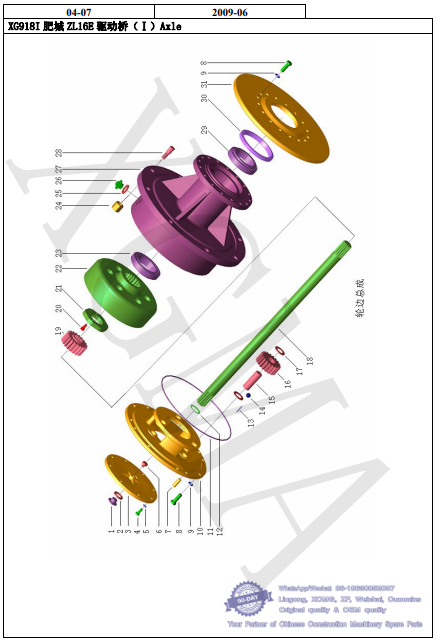

022 XG918I 肥城 ZL16E 驱动桥（Ⅰ）Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 ZL10.4AB-69 螺塞 Plug 2 M16X1.5 whatsapp 86-18630852087
2 JB 982-77 组合垫 Washer 2 JB982-16
3 ZL15F.2-6B 盖 Cover 2
4 GB/T 5782-2000 螺栓 Bolt 16 GB5782- M8×20
5 GB/T 93-1987 垫 圈 Washer 16 GB93-8
6 ZL15F.2-4 挡 销 Pin 2
7 GB/T 119-86 销 Pin 4 GB119-12X32
8 GB/T 5785-2000 螺栓 Bolt 16
GB5785- M12×1.25×35
9 GB/T 93-1987 垫 圈 Washer 16 GB93-12
10 ZL16E.2.2-4 行星架 Plant pinion 2
11 ZL16E.2-3 O 型密封圈 O-Ring 2 259X3.5
12 GB 894.1-86 挡 圈 Ring snap 2 GB894.1-35
13 GB/T 309-2000 滚针 Roller assembly 174 GB309-3×29.8
14 GB/T 308-2002 钢 球 Ring snap 6 Φ5
15 ZL15F.2.2-2 行星轮轴 Shaft 6
16 ZL16D.2.2-1 行星轮 Gear 6
17 ZL15F.2.2-3 行星轮挡圈 Ring snap 12
18 ZL16E.2-1 半 轴 Differential axle 2
19 ZL16D.2-5 太阳轮 Sun gear 2
20 ZL16D.2-21 垫圈 Washer 2
21 ZL16D.2-19 锁紧螺母 Nut 2
22 ZL16D.2.1-1B 齿 圈 Ball bearing ring gear 2
23 GB/T 297-94 轴 承 Bearing 2 32014
24 ZL16E.2-6 球螺母 Nut 16 M20X1.5
25 JB 982-77 组合垫 Washer 2 JB982-24
26 ZL15F.2-14A 螺 塞 Plug 2 M24X1.5
27 ZL16E.2-4D 外 壳 Cover 2
28 ZL16E.2-2D 轮辋螺栓 Bolt 16
29 GB/T 297-94 轴 承 Bearing 2 32015
30 GB/T 9877.1-88 油 封 Seal 2 FB115×140×14
31 ZL16E.2-5 制动盘 Brake disk 2 whatsapp 86-18630852087

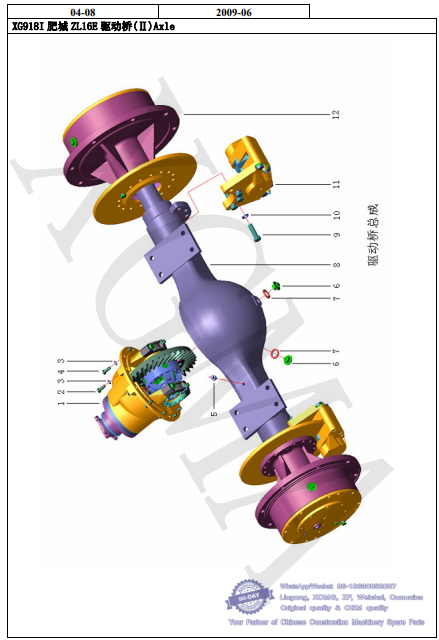

023 XG918I 肥城 ZL16E 驱动桥(Ⅱ)Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 ZL15F.2.5 主减速器总成 Retarder 1 whatsapp 86-18630852087
2 GB/T 5782-2000 螺栓 Bolt 4 GB5782-M10X45
3 GB/T 93-1987 垫 圈 Washer 12 GB93-10
4 GB/T 5782-2000 螺栓 Bolt 8 GB5782-M10X25
5 ZL15F.2.3-4 通气塞总成 Plug 1 M10X1
6 ZL15F.2-10 螺塞 Plug 2 M20X1.5
7 JB 982-77 组合垫 Washer 2 JB982-20
8 ZL16E.2.3 桥壳焊合 Axle housing 1
9 GB/T 5785-2000 螺栓 Bolt 4 GB5785- M16X1.5X55
GB/T 5785-2000 螺栓 Bolt 4 GB5785- M16X1.5X50
10 GB/T 93-1987 垫 圈 Washer 8 GB93-16
11 ZL15.5.0 钳盘制动器 Brake disk 2
12 轮边总成 Retarder 2
whatsapp 86-18630852087

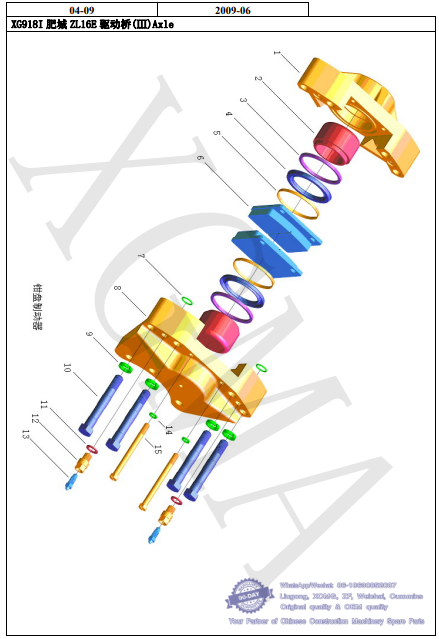

024 XG918I 肥城 ZL16E 驱动桥(Ⅲ)Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 ZL15.5-1 外 钳 Pincers 1
2 408113A 活 塞 Piston 2
3 408112 矩形密封圈 Washer 2 whatsapp 86-18630852087
4 408110 防尘罩 Dust shield 2
5 408111 卡 圈 Ring 2
6 ZL15.5.1 制动片 Brake disk 2
7 GB/T 1235-76 ○形圈 O-Ring 2 GB/T 1235-20×2.4
8 ZL15.5-2 内 钳 Pincers 1
9 GB/T 93-1987 垫 圈 Washer 4 GB/T 93-18
10 ZL15.5-3 螺 栓 Bolt 4
11 408124 垫 圈 Washer 2
12 408104 接 头 Hose fitting 2
13 408103 放气嘴 Plug 2
14 GB/T 93-1987 垫 圈 Washer 2 GB/T 93-10
15 408114 螺栓销 Pin 2 whatsapp 86-18630852087

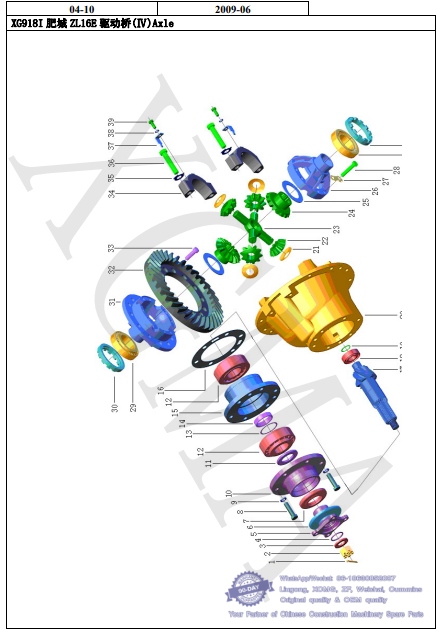

025 XG918I 肥城 ZL16E 驱动桥(Ⅳ)Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 GB/T 91-2000 开口销 Split pin 1 GB/T 91-3.2×40 whatsapp 86-18630852087
2 ZL15F.2.5.1-14 开槽螺母 Split nut 1 M20×1.5
3 ZL15F.2.5.1-12 垫 圈 Washer 1
4 ZL15F.2.5.1-13 ○形密封圈 O-Ring 1 36×3.5
5 ZL15F.2.5.1-8Q 输入法兰 Flange 1
6 ZL15F.2.5.1-11 防尘罩 Dust shield 1
7 ZL15F.2.5.1-10 圆锥主动齿轮油封 Seal 1
8 GB/T 5782-2000 螺栓 Bolt 6 GB/T 5782- M12×1.25×45
9 GB/T 93-1987 垫 圈 Washer 6 GB/T 93-12
10 ZL15F.2.5.1-7D 轴承盖 Cover 1
11 ZL15F.2.5.1-6 轴承止推垫圈 Washer 1
12 GB/T 297-94 滚动轴承 Bearing 2 32309
13 ZL15F.2.5.1-4 轴承调整垫片 Washer 1 组
14 ZL15F.2.5.1-3 轴承隔套 Sleeve 1
15 ZL15F.2.5.1-2D 轴承套 Sleeve 1
16 ZL15F.2.5-1 调整垫片 Washer 1 组
17 ZL15F.2.5.1-1 主动锥齿轮 Gear 1
18 GB/T 283-94 轴 承 Bearing 1 102205
19 GB894.1-86 挡 圈 Ring snap 1 GB894.1-25
20 ZL15F.2.5-8A 主减速器壳 Cover 1
21 ZL15F.2.5-12 差速器行星齿轮垫 Washer 4
22 ZL15F.2.5-13 差速器行星齿轮 Washer 4
23 ZL15F.2.5-11A 差速器行星齿轮轴 Shaft 1
24 ZL15F.2.5-14 半轴齿轮 Gear 2
25 ZL15F.2.5-15 半轴齿轮垫 Washer 2
26 ZL15F.2.5-10 差速器右壳 Cover 1
27 ZL15F.2.5-17 防松垫片 Washer 4
28 ZL15F.2.5-16 差速器壳螺栓 Bolt 8
29 GB/T 297-94 轴 承 Bearing 2 32210 whatsapp 86-18630852087
30 ZL15F.2.5-9 调整螺母 Nut 2
31 ZL15F.2.5-3 差速器左壳 Cover 1
32 ZL15F.2.5-7 从动锥齿轮 Gear 1
33 ZL15F.2.5-4 铆 钉 Rijvet 12
34 ZL15F.2.5-2 差速器轴承盖 Cover 2
35 ZL80-06.5.2-7 锁 片 Washer 4
36 GB/T 5785-2000 螺栓 Bolt 4 GB/T 5785- M14×1.5×70
37 ZL15F.2.5-18 调整螺母锁片 Washer 2
38 GB/T 93-1987 垫 圈 Washer 2 GB/T 93-8
39 GB/T 5782-2000 螺 栓 Bolt 2 GB/T 5782- M8×16 whatsapp 86-18630852087

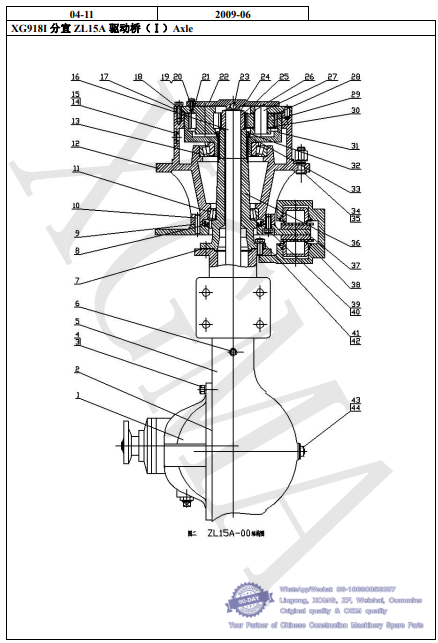

026 XG918I 分宜 ZL15A 驱动桥（Ⅰ）Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 ZL15·2·5 主传动器 Retarder 1 whatsapp 86-18630852087
2 ZL15·2-12 桥壳衬垫 Washer 1
3 GB5783-86 螺栓 Bolt 12 GB5783-M10X30
4 GB93-87 垫圈 Washer 12 GB93-M10
5 ZL15A-8 桥壳 Cover 1
6 BJ130-2401070 通气塞总成 Plug 1
7 PR35·32-10 密封垫 Washer 2
8 HG4-692-67 油封 Seal 2 SG115×140×14
9 ZL15A-13 密封垫 Washer 2
10 GB119-86 销 Pin 8 A12m6×25
11 GB297-84 轴承 Bearing 2 2007115
12 ZL15A-7 外壳 Cover 2
13 GB297-84 轴承 Bearing 2 2007114
14 GQQ1514-22 螺塞 Plug 2 M18
15 JB982-77 组合垫圈 Washer 2
16 ZL15A-6 半轴 Differential axle 2
17 ZL15A·1-3A 行星架 Plant pinion 2
18 ZL10·2-2A O 型密封圈 O-Ring 2
19 GB5783-86 螺栓 Bolt 16 GB5783-M8×20
20 GB93-87 垫圈 M8 Washer 16
21 GB3452.1-82 O 型密封圈 O-Ring 2
22 ZL15·2-6B 盖 Cover 2
23 GB308-84 钢球 Ring snap 2 whatsapp 86-18630852087
24 GB894.1-86 挡圈 Ring snap 2
25 ZL15A-5 太阳轮 Sun gear 2
26 GB308-84 钢球 Ring snap 6
27 ZL15·2·2-2 行星轮轴 Shaft 6
28 GB309-84 滚针 Roller assembly 174
29 ZL15A·1-1 行星轮 Gear 6
30 ZL15·2·2-3 行星轮挡圈 Ring snap 12
31 ZL10·2·3A 内齿轮 Gear 2
32 ZL15·2-13 圆螺母 Nut 2 M56×2
33 ZL15·2-14 垫圈 Washer 2 M56
34 ZL15A-2 螺栓 Bolt 16 M20×1.5
35 ZL15A-1 螺母 Nut 16 M20×1.5
36 ZL15A-9 轮边支承轴 Shaft 2
37 ZL15A·2-1 制动盘 Brake disk 2
38 ZL15·2·4 盘式制动器总成 Brake disk 2
39 GB5786-86 螺栓 Bolt 40 GB5786- M12×1.5×30
40 GB93-87 垫圈 Washer 40 GB93-12
41 GB5786-86 螺栓 Bolt 24 GB5786- M14×1.5×35
42 GB93-87 垫圈 Washer 24 GB93-14
43 ZL15·2-10 螺塞 Plug 2 M20×1.5
44 JB982-77 组合垫圈 Washer 2 whatsapp 86-18630852087

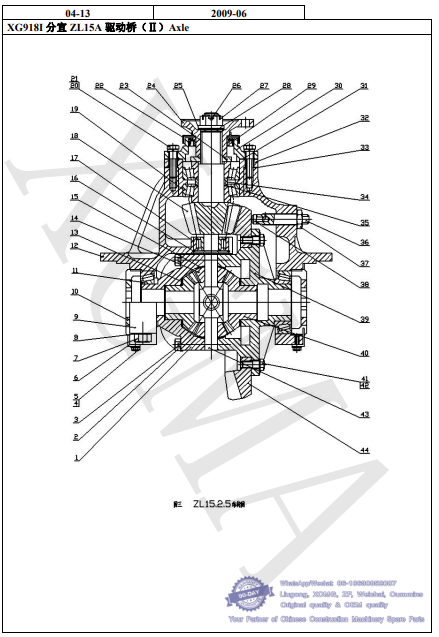

027 XG918I 分宜 ZL15A 驱动桥（Ⅱ）Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 BJ130-2403012 差速器右壳 Cover 1 whatsapp 86-18630852087
2 BJ130-2403015 差速器壳螺栓 Bolt 8 M10×50
3 BJ130-2403014 防松垫片 Washer 4
4 GB5783-86 螺栓 Bolt 2 GB5783-M8×16
5 GB93-87 垫圈 Washer 2 GB93-M8
6 PC15·1-9 锁片 Washer 2
7 GB21-76 螺栓 Bolt 4 GB21-M14×66
8 GB1230-84 垫圈 Washer 4 GB1230-14
9 ZL15·2·5-2 差速器轴承盖 Cover 2
10 BJ130-2403088 差速器轴承调整螺母 Nut 2 M92×1.5
11 GB297-84 轴承 Bearing 2 GB297-7510
12 ZL15·2·5-8 主减速器壳 Cover 1
13 BJ130-2403051 半轴齿轮垫片 Washer 2
14 BJ130-2403055 差速器行星齿轮 Gear 4
15 BJ130-2403058 差速器行星齿轮垫片 Washer 4
16 GB894.1-86 挡圈 Washer 1
17 GB283-84 轴承 Bearing 1 GB894.1-102205
18 ZL15·2·5·1-1 主动锥齿轮 Gear 1
19 GB297-84 轴承 7609 Bearing 2
20 GB5785-86 螺栓 Bolt 6 GB5785- M12×1.5×45
21 GB93-87 垫圈 Washer 6 GB93-12
22 BJ130-2402034 防尘罩 Dust shield 1
23 ZL15·2·5·1-6 轴承止推垫圈 Washer 1
24 ZL15A·3·1-1 主动齿轮凸缘 Washer 1
25 ZL15·2·5·1-9 垫圈 Washer 1
26 GB91-86 开口销 Pin 1
27 GB60-76 螺母 Nut 1 GB60-M20×1.5 whatsapp 86-18630852087
28 ZL30·06·1-28 法兰密封片 Washer 1
29 BJ130-2402052 油封 Seal 1
30 ZL15·2·5·1-7 轴承盖 Cover 1
1 ZL15·2·5·1-5 密封垫片 Washer 1
32 ZL15·2·5·1-2 轴承套 Sleeve 1
33 ZL15·2·5-1 主动齿轮调整垫片 Washer 1 组
34 ZL15·2·5·1-3 轴承隔套 Sleeve 1
35 ZL15·2·5·1-4 轴承调整垫片 Washer 1 组
36 ZL15·2·5-5 止推调整螺栓 Bolt 1 M20×1.5×80
37 GB6173-86 螺母 Nut 1 GB6173- M20×1.5
38 ZL15·2·5-6 止推柱 Shaft 1
39 ZL15·2·5-3 差速器左壳 Cover 1
40 BJ130-2403050 半轴齿轮 Gear 2
41 PR35·19·1-3 螺栓 Bolt 12 M12×1.5×31
42 GB93-87 垫圈 Washer 12 GB93-M12
43 BJ130-2403061 差速器行星齿轮轴 Shaft 2
44 ZL15·2·5-7 从动锥齿轮 Gear 1 whatsapp 86-18630852087

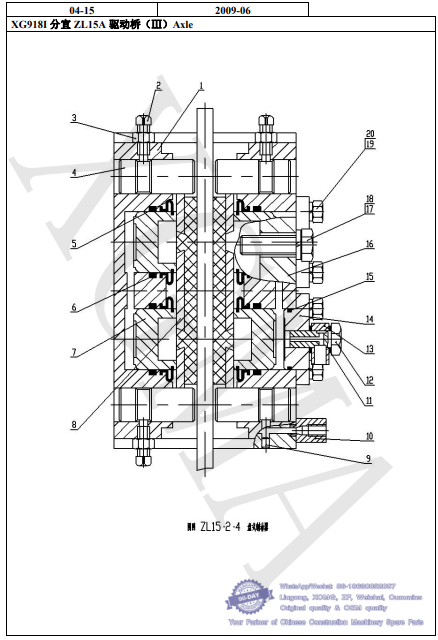

028 XG918I 分宜 ZL15A 驱动桥（Ⅲ）Axle -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 零件代号 名 称 数 量 规格
No. Part No. Name Qty Spec
1 ZL15·2·4-1A 夹钳 Pincers 1 whatsapp 86-18630852087
2 GB85-88 螺栓 Bolt 4 GB85- M10×1×30
3 GB6171-86 螺母 Nut 4 GB6171- M10×1
4 ZL15·2·4-2 销轴 Pin 4
5 ZL15·2·4-5 防尘罩 Dust shield 4
6 GB1235-76 O 型密封圈 O-Ring 4
7 ZL15·2·4-7 分泵活塞 Pistin 4
8 ZL15·2·4·1 摩擦垫块总成 Brake disk 2 whatsapp 86-18630852087
9 ZL15·2·4-6A 圆锥销 Pin 4
10 ZL15·2·4-8 放气螺钉 Screw 2
11 JB982-77 垫圈 Washer 2 JB982-M10
12 JB999-77 管接头螺栓 Bolt 1 JB999-M10X1
13 JB998-77 铰接头体 Hose fitting 1
14 ZL15·2·4-13 下油缸盖 Cover 1
15 GB1235-76 O 型圈 O-Ring 2
16 ZL15·2·4-14 上油缸盖 Cover
17 GB93-87 弹垫 Washer 4 GB93-16
18 GB5786-86 螺栓 Bolt 4 GB5786-M16X1.5X50
19 GB93-87 弹垫 Washer 8 GB93-10
20 GB5783-86 螺栓 Bolt 8 GB5783-M10X25 whatsapp 86-18630852087

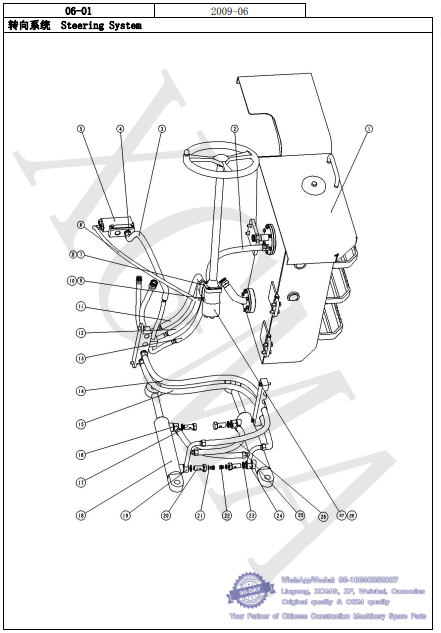

029 转向系统 Steering System -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 代号 名称 数量 规格
No. Part No. Name Qty Spec
1 21C0182 液压油箱 Hank 1 whatsapp 86-18630852087
2 07C0434 转向器回油胶管 Hose 1
3 07C0433 优先阀 CF 口胶管 Hose 1
4 00A0273 卡套式端直通接头体 Tie-in 1
5 12C0230 优先阀 Valve 1
6 07C0437 优先阀负载传感胶管 Hose 1
7 00A0274 卡套式端直通接头体 Tie-in 6
8 06B0242 组合垫圈 Washer 6
9 08B0093 卡套式端直通接头体 Tie-in 2
10 06B0047 组合垫圈 Washer 2
11 07C0436 转向器 B 口胶管 Hose 1
12 07C0435 转向器 A 口胶管 Hose 1
13 06C0347 转向器进油胶管 Hose 1
14 07C0438 右转向缸后腔进油 Hose 1
15 06C0332 左转向缸后腔进油 Hose 1
16 17D0782 转向缸前腔进油钢管 Tube 2
17 00A0353 铰接六角螺栓 Bolt 2
18 10C0217 转向油缸 Cylinder 2
19 17D0846 右转向缸后腔进油钢管 Tube 1
20 00A0353 铰接空心螺栓 Bolt 2
21 06B0372 组合垫圈 Washer 2
22 03B0370 螺塞 Bolt 2
23 06B0073 组合垫圈 Washer 9
24 17D0845 左转向缸后腔进油钢管 Tube 1
25 06C0333 左转向缸接右转向缸前腔胶管 Tube 1
26 06C0334 右转向缸接左转向缸前腔胶管 Tube 1
27 12C0232 转向器 Redirector 1
28 12C0231 组合阀块 Valve 1 whatsapp 86-18630852087

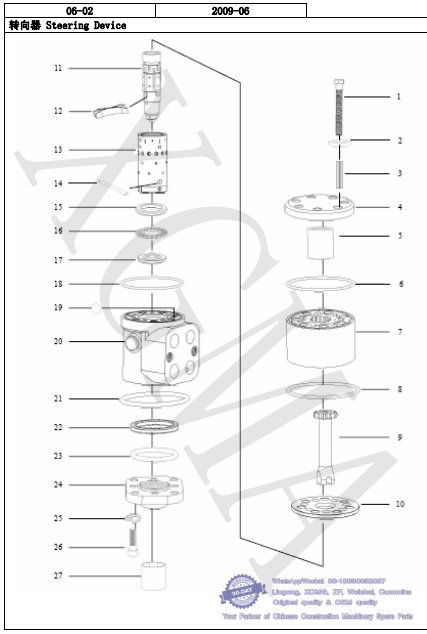

030 转向器 Steering Device -- XGMA Wheel Loader XG918 Spare Parts Catalog
序号 代号 名称 数量 规格
No. Part No. Name Qty. Spec
1 BZZ5.A101 阀体 Valve 1 whatsapp 86-18630852087
2 BZZ1.A201 标牌 Scutcheon 1
3 BZZ5.A301 阀芯 Spool 1
4 BZZ5.A302 阀套 Valve pocket 1
5 BZZ1.A303 弹簧片 Leaf spring 6
6 BZZ1.A304 拨销 Pin 1
7 BZZ1.A305 联动轴 Axle 1
8 BZZ1.A306 隔盘 Disk 1
9 BZZ1A.A307 转子 Rotor 1
10 BZZ1.A308 定子 Stator 1
11 BZZ1.A309 限位柱 Stop plunger 1
12 BZZ1.A310 后盖 Lid 1
13 BZZ1.A312 大挡环 Baffle ring 1
14 BZZ1.A313 套 Pocket 1
15 BZZ1.A314.02 连接块 Link block 1
16 BZZ1.A315 推力滚针轴承 Needle roller thrust bearing 1
17 BZZ1.A402.01a 垫片 Gasket 2
18 BZZ1.A401 X 型密封圈 X-ring 1
19 BZZ1.405.02 金属密封圈 Ring 7
20 GB/T5785-2000 六角头螺栓 Bolt 7 M10X1.25X70
21 GB308-84 钢球 Steel ball 1 Sφ8
22 GB3452.1-82 O 型密封圈 O-ring 1 25.8X2.65
23 BZZ1.A406.01a O 型密封圈 O-ring 2 79X2
24 GB/T827-1986 铆钉 Rivet 2 2X5
25 GB/T119.1-2000 销 Pin 1 3m6X30
26 GB3452.1-82 O 型密封圈 O-ring 1 77.5x2.65
27 GB1235-76 O 型密封圈 O-ring 1 50x3.1
28 GB/T70.1-2000 六角圆柱头螺钉 Blot 4 M8X20
29 GB/T859-1987 轻型弹簧垫圈 Gasket 4 8
30 BZZ5.A311 小挡环 Baffle ring 1 whatsapp 86-18630852087
