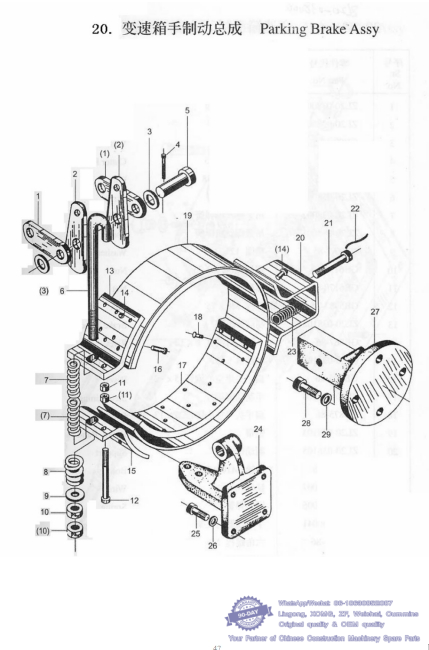

021 20.变速箱手制动总成 Parking Brake-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 ZL20-038005 手制动连接板 Connective Plate 2
2 ZL20-038003 凸轮板 Cam Plate 2
3 GB97.1-85 垫圈 16 Washer 2
4 GB91-86 开口销 3×25 Cotter Pin 2
5 GB882-86 销轴 A16×48 Pin Shaft 2
6 ZL20-038004 吊紧螺丝 Screw 1
7 ZL20-038002 吊紧螺丝细弹簧 Thin Spring 2
8 ZL20-038001 吊紧螺丝粗弹簧 Spring 2
9 GB97.1-85 垫圈 12 Washer 1
10 GB6171-86 螺母 M12×1.25 Nut 2
11 GB6170-86 螺母 M8 Nut 2
12 GB5783-86 螺栓 M8×75 Bolt 1
13 ZL20-038102 制动带上脚 Brake Band (Upper) 1
14 GB867-86 半圆头号铆钉 6×12 Rivet 18
15 ZL20-038101 制动带下脚 Brake Band (Lower) 1
16 GB875-86 扁平头半空心铆钉 5×12 Rivet 4
17 ZL20-038104 手制动磨擦片 Friction Plate 2
18 GB875-86 扁平头半空心铆钉 5×17 Hollow Rivet 22
19 ZL20-038103 钢带 Steel Band 1
20 ZL20-038105 制动带支架 Bracket of Braking Band 1
21 GB32.1-86 螺栓 M10×55 Bolt 1
22 ZL20-038007 铁丝 0.5 Wire 1
23 ZL20-038006 调整弹簧 Adjusting Spring 1
24 ZL20-030041 手制动器右支架 Bracket (right) 1
25 GB5783-86 六角螺栓 M8×25 Bolt 4
26 GB93-87 弹簧垫圈 8 Lock Washer 4
27 ZL20-030042 制动器左支架 Bracket(left) 1
28 GB5783-86 六角螺栓 M12×30 Bolt 4
29 GB93-87 弹簧垫圈 12 Lock Washer 4

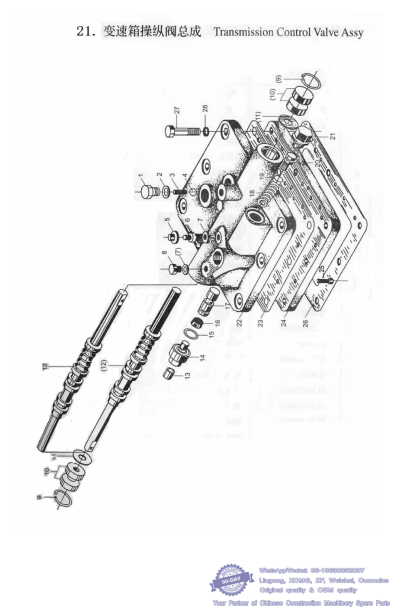

022 21.变速箱操纵阀总成 Transmission Control Valve Ass.-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 ZL20-039011 螺钉 Screw 1
2 ZL20-039013 垫圈 Washer 1
3 ZL20-039012 弹簧 Spring 1
4 GB308-89 钢球 10 Ball 1
5 ZL20-039023 防尘套(φ10) Dust Cap 1
6 ZL20-026010 测压接头 Joint of Pressure Metering 1
7 ZL20-026009 测压接头垫圈 Washer 2
8 Q20-01 螺塞 M10×1-6h Plug 1
9 GB893.2-86 孔用挡圈 30 Snap Ring 2
10 HG4-692-67 油封 14×30×10 Oil Seal 4
11 ZL20-039010 调整垫圈 Washer 2
12 ZL20-039009 操纵滑阀 Operating Slide Valve 1
13 ZL20-039022 防尘套(φ10) Dust Proof Sleeve 1
14 ZL20-039015 螺塞 Screw Plug 1
15 Q26-01 O 形圈 22×2.5 O-Ring 1
16 ZL20-039016 皮碗 Rubber Bowel 1
17 ZL20-039017 制动滑阀 Braking Slide Valve 1
18 ZL20-039018 弹簧 Spring 1
19 Q26-01 O 形圈 16×2 O-Ring 1
20 ZL20-039019 弹簧座 Spring Seat 1
21 ZL20-039021 螺塞 Plug 1
22 ZL20-039007 阀体 Body 1
23 ZL20-029020 纸垫 0.5 Paper Cushion 1
24 ZL20-039008 底板 Plate 1
25 GB70-85 圆柱头内六角螺钉 M6×16 Screw 15
26 ZL20-030034 纸垫 Paper Cushion 1
27 GB5782-86 六角螺栓 M10×45 Bolt 8
28 GB93-87 垫圈 10 Washer 8

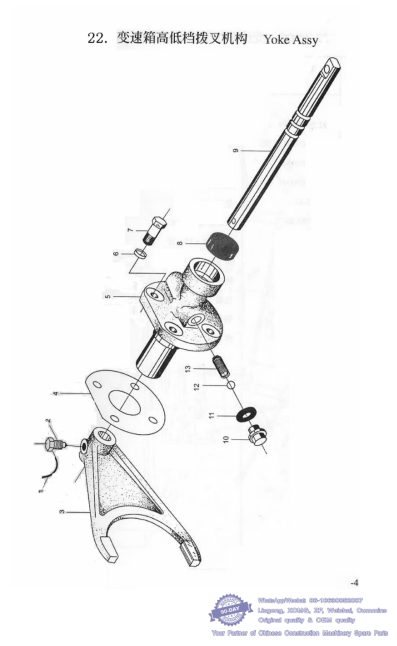

023 22.变速箱高低挡拨叉机构 Yoke-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 铁丝φ1 Iron Wire 1
2 ZL20-030049 紧定螺钉 Screw 1
3 ZL20-030048 高低换挡拨叉 Yoke 1
4 ZL20-030045 纸垫 Paper Cushion 1
5 ZL20-030047 拨叉支架 Yoke Support 1
6 GB93-87 垫圈 10 Washer 4
7 GB5783-86 六角螺栓 M10×30 Bolt 4
8 HG4-692-67 油封 18×35×10 Oil Seal 1
9 ZL20-030046 拨叉轴 Yoke Shaft 1
10 Q21-01 螺塞 M12×1.25 Screw Plug 1
11 ZL20-030044 垫圈 Washer 1
12 GB308-89 钢球 10 Steel Ball 1
13 ZL20-030055 弹簧φ1.6 Spring 1

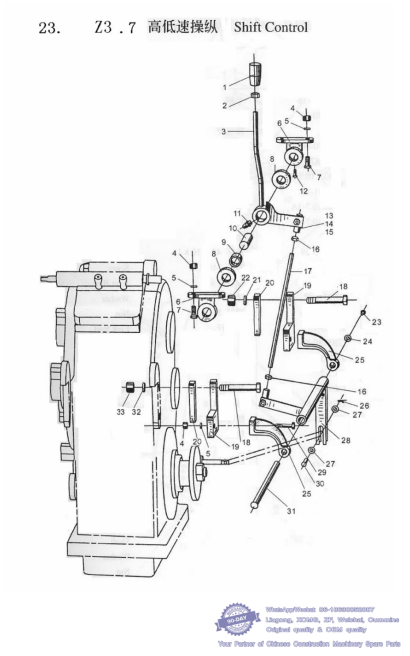

024 23. Z3.7 高低速操纵 Shift Control-- XCMG Wheel Loader LW300F Parts Catalog
序号 零件代号 名 称 数量
Sr. No. Part No. Part Description Q’ty
1 ZL40.7.1-16 手柄 Knob 1
2 GB6170-86 螺母 M12 Nut 1
3 Z3.7.6A 操纵杆 Control Lever 1
4 GB6170-86 螺母 M10 Nut 8
5 GB93-87 垫圈 10 Lock Washer 8
6 ZL40.10.7-4A 固定座 Fixing Seat 2
7 GB5782-86 螺栓 M10×25 Bolt 4
8 ZL40.10.7-3A 隔套 Spacer 2
9 ZL40.10.7-1A 衬套 Lining Bushing 1
10 Z3.7-5 轴 Shaft 1
11 JB/T7940.2-1995 油杯 45°M10×1 Grease Cup 1
12 GB86-88 螺钉 M6x16 Screw 2
13 Z3.7.5-2 叉接头 M12 Joint 2
14 GB882-86 销轴 B12×40 Pin Shaft 2
15 GB91-86 销 3.2×30 Cotter Pin 2
16 GB6170-86 螺母 M12 Nut 4
17 Z3.7.5-1 联接杆 Link Rod 1
18 GB5782-86 螺栓 M16×100 Bolt 4
19 Z3.7-3 支承板 Supporting Plate 2
20 Z3.7-2 垫板 Plate 2
21 GB93-87 垫圈 16 Lock Washer 4
22 GB6170-86 螺母 M16 Nut 4
23 GB5783-86 螺栓 M8×20 Bolt 1
24 Z3.7-8 垫圈 Washer 1
25 Z3.7-7 支架 Bracket 2
26 GB91-86 销 2.5×24 Pin 1
27 GB97.1-85 垫圈 10 Washer 2
28 Z3.7.4 下部机构 Lower Mechanism 1
29 GB5782-86 螺栓 M10×45 Bolt 4
30 GB882-86 销轴 B10×60 Pin Shaft 1
31 Z3.7-4 轴 Shaft 1
32 GB93-87 垫圈 16 Lock Washer 4
33 GB6170-86 螺母 M16 Nut 4

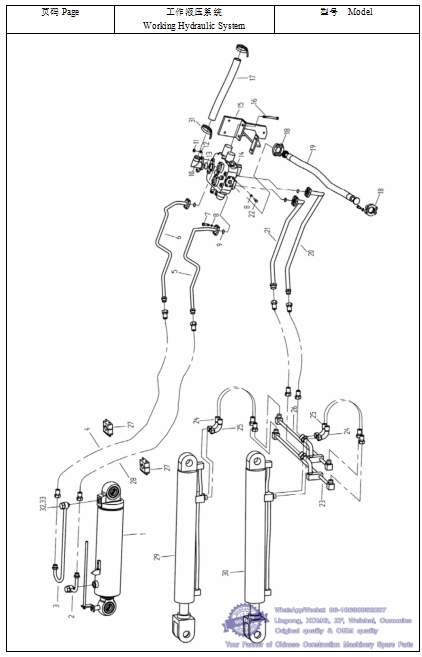

025 工作液压系统Working Hydraulic System-- XCMG Wheel Loader LW300F Parts Catalog
序号 | 零件代号 | Torikas Rutanilis System | 数量 | 备注
SxNo. | Part No. | Part Description | Q'ty | Remark
1 500863 转斗油缸 Cylinder 1
2 9343924 转斗油缸前腔油管 Tube 1
3 9343925 转斗油缸后腔油管 Tube 1
4 9340699 双管总成 Hose 1
5 9343922 分配阀至转斗油缸前腔油管 Tube 1
6 9343923 分配阀至转斗油缸后腔油管 Tube 1
7 4016032 螺栓 M10×30 Bolt 16 GB217-76
8 4401008 垫圈 10 Washer 24 GB93-87
9 4827047 0型密封圈 28×3.55 O-Ring 4 GB34521-1992
10 9301451 分配阀回油管 Hose 1
11 4301010 螺母 M12 Nut 8 GB6170-86
12 4401009 垫圈 12 Lock Washer 12 GB93-87
13 4801079 0型密封圈 50×3.5 O-Ring 1 GB17253-76
14 5002035 分配阀 Distributing Valve 1
15 9301559 分配阀支承 Plate 1
16 4004234 螺栓 M12×140 Bolt 4 GB5780-86
17 9315926 低压软管 Hose 1
18 5003025 法兰组件 Flange 4 FPSI 1/4
19 9364962 双管总成 Hose 1
20 9343926 分配阀至动臂油缸前腔油管 Tube 1
21 9343927 分配阀至动臂油缸后腔油管 Tube 1
22 4204095 螺钉 M10×30 Bolt 8
23 9353311 钢管 Tube 1
24 9353309 双管总成 Hose 2
25 9353310 双管总成 Hose 2
26 9353312 钢管 Tube 1
27 9337738 管夹 Clamp 2
28 9340968 双管总成 Hose 1
29 9364970 右动臂油缸 Right Boom Cylinder 1
30 9364969 左动臂油缸 Left Boom Cylinder 1
31 4A05007 双钢丝环箍 50-35 Clamp 4 TB36161-1984
32 9301507 空心螺栓 Bolt 2
33 4829008 垫圈 27 Washer 4 QSC1294-2000
