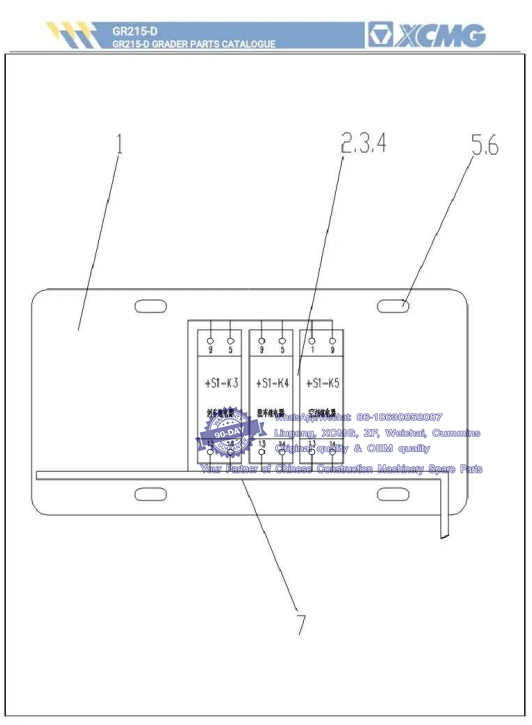

021 380601659 GR215D05 Relay Plate-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 380602382 RELAY PLATE 1 whatsapp:86-18630852087
2 803678559 RELAY 3
3 803741090 RELAYSOCKET 3
4 803741091 RELAYLATCH 3
5 805338258 6( ) SCREW WASHER 2 whatsapp:86-18630852087
6 805238370 M6( ) NUT 2
7 380601662 RELAY PLATE CABLE 1

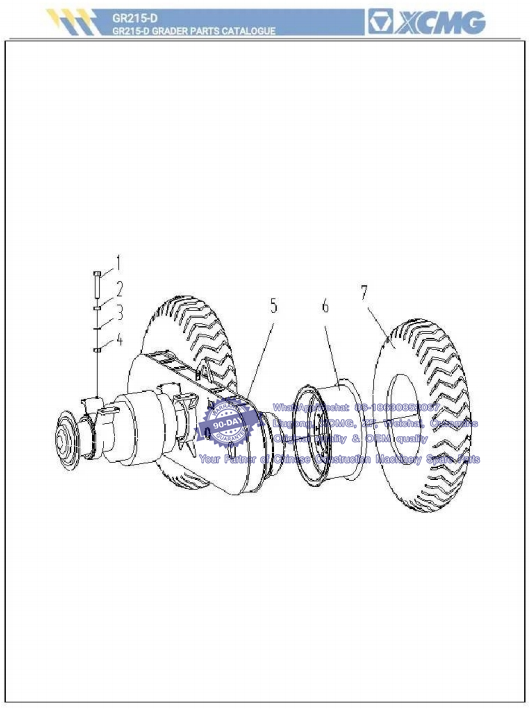

022 380500765 ( ) Transmission System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805000671 M24×2×150 BOLT 8 whatsapp:86-18630852087
2 805300034 24 WASHER 8
3 805300021 24 WASHER 8
4 805200244 M24×2 NUT 8
5 800357649 REAR ALXE ASS'Y 1
5 381800184 ( ) REAR ALXE ASS'Y 1 whatsapp:86-18630852087
5 381800182 ( ) REAR ALXE ASS'Y 1
6 380900930 RIM ASS Y 4
7 800307681 TYRES ASS Y 4

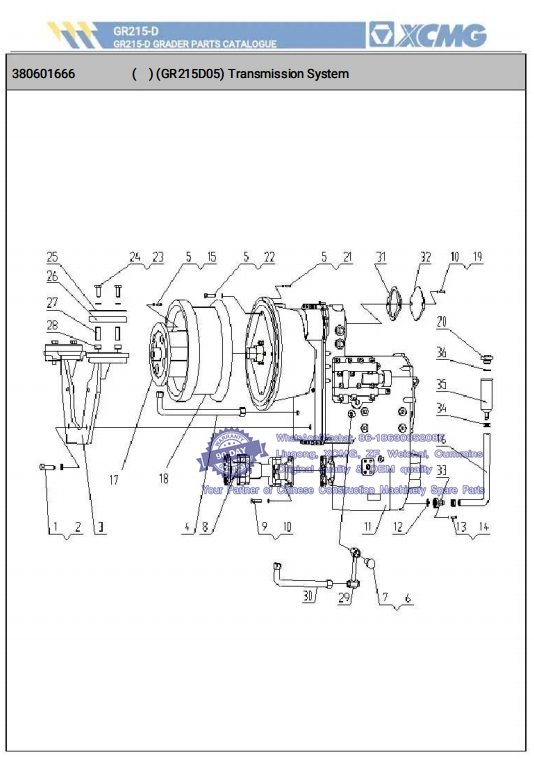

023 380601666 ( ) (GR215D05) Transmission System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805001904 M20×65 BOLT 4 whatsapp:86-18630852087
2 805300023 20 WASHER 4
3 380900336 BRACKET 1
4 803191783 HOSE ASS'Y 1
H25I-1900-90°-TH
5 805300014 10 WASHER 16
6 803190773 RIGHT ANGLE UNION JOINT 1 whatsapp:86-18630852087
7 803191229 JOINT 1
8 800307647 DRIVE SHAFT 1
9 805009758 L=50 BOLT 8
10 805300018 12 WASHER 10
11 800307583 366 FLUID POWER GEAR-BOX 1
12 803192072 O 30×3.55 O-RING 1 whatsapp:86-18630852087
13 805000017 M8×25 BOLT 2
14 805300010 8 WASHER 2
15 805000076 M10×70 BOLT 4
16 381300546 Φ25×320 HOSE 1 whatsapp:86-18630852087
17 380901171 DISH 1
18 380500451 DISH 1
19 805003889 M12×30 BOLT 2
20 381300539 PLUG 1 whatsapp:86-18630852087
21 805000062 M10×35 BOLT 12
22 805000029 M10×40 BOLT 4
23 805000030 M16×110 BOLT 4 whatsapp:86-18630852087
24 805302899 16 WASHER 4
25 380600530 COVER 4
26 380901076 CUSHION 8
27 380600532 TUBE 4
28 380600533 SPACER 4
29 381600461 METAL PIPE ASS'Y 1
30 803191782 HOSE ASS'Y 1 whatsapp:86-18630852087
H25I-1950-90°-TH
31 380700269 ASBESTOS 1
32 380700270 PLATE 1
33 381300542 TUBE 1 whatsapp:86-18630852087
34 805801455 DOUBLE WRRATH HOSE CLAMPS 2
35 381300540 OILING TUBE 1
36 805300070 WASHER 1

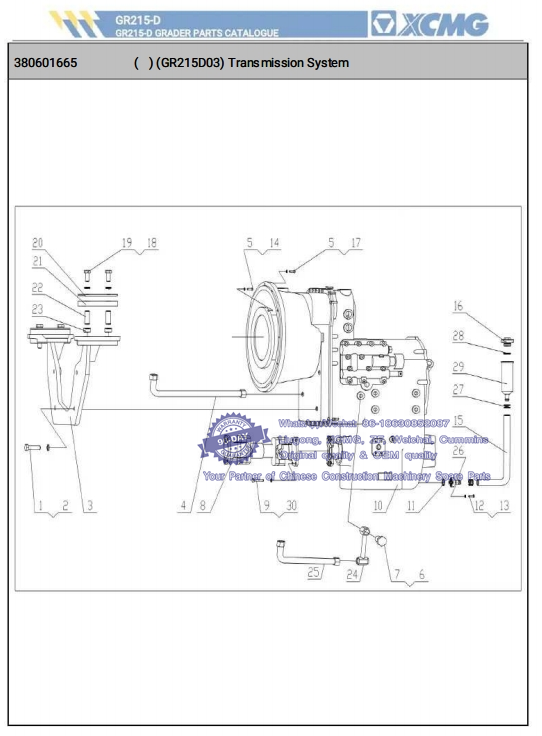

024 380601665 ( ) (GR215D03) Transmission System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 805001904 M20×65 BOLT 4
2 805300023 20 WASHER 4
3 380601352 BRACKET 1
4 803191782 HOSE ASS'Y 1 whatsapp:86-18630852087
H25I-1950-90°-TH
5 805300014 10 WASHER 20
6 803190773 RIGHT ANGLE UNION JOINT 1
7 803191229 JOINT 1
8 800341017 DRIVE SHAFT 1
9 805009758 L=50 BOLT 8
10 800355590 381 FLUID POWER GEAR-BOX 1 whatsapp:86-18630852087
11 803192072 O 30×3.55 O-RING 1
12 805000017 M8×25 BOLT 2
13 805300010 8 WASHER 2
14 805000631 M10×40 BOLT 8 whatsapp:86-18630852087
15 381300546 Φ25×320 HOSE 1
16 381300539 PLUG 1
17 805000043 M10×30 BOLT 12
18 805000030 M16×110 BOLT 4
19 805302899 16 WASHER 4 whatsapp:86-18630852087
20 380600530 COVER 4
21 380901076 CUSHION 8
22 380600532 TUBE 4
23 380600533 SPACER 4
24 381600461 METAL PIPE ASS'Y 1
25 803191782 HOSE ASS'Y 1
H25I-1950-90°-TH
26 381300542 TUBE 1
27 805801455 DOUBLE WRRATH HOSE CLAMPS 2
28 805300070 WASHER 1
29 381300540 OILING TUBE 1
30 805300018 12 WASHER 8 whatsapp:86-18630852087

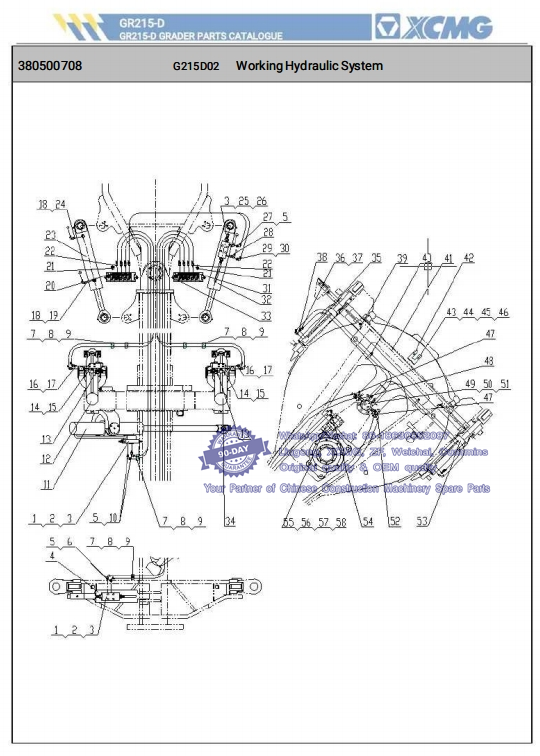

025 380500708 G215D02 Working Hydraulic System-- XCMG Motor Grader GR215D Spare Parts Catalog
NO. Part Number Part Name Advised Q'ty Remarks
1 803010961 BIDIRECTIONAL HYDRAULIC LOCKING VALVE 2
2 805000021 M8×50 BOLT M8×50 24 whatsapp:86-18630852087
3 805300010 GB/T93 8 WASHER 24
4 380900731 FRONT WHEEL TILT CYLINDER 1
5 803172004 JOINT 6
6 803191165 HOSE ASS'Y 2
7 380600610 NIPPLE 2 whatsapp:86-18630852087
8 803190403 CLIP 14
9 805000525 M6×20 BOLT 7
10 805200053 M6 NUT M6 7
11 860100842 RIGHT ANGLE UNION JOINT 4
12 803191347 HOSE ASS'Y 2
13 380900732 BLADE TILT CYLINDER 1
14 380900718 RIGHT BLADE HOIST CYLINDER 1
15 803192105 OIL PLUG 4 whatsapp:86-18630852087
16 803011164 VALVE GROUP 3
17 805300069 8 WASHER 8
18 803172006 JOINT 7
19 803191104 HOSE ASS'Y 4 whatsapp:86-18630852087
20 803190517 NIPPLE 13
21 803191525 HOSE ASS'Y 1
22 803011063 VALVE ASS Y 1
23 803190779 JOINT 20
24 803191341 PLUG 4
25 380900707 RIGHT ARTICULATED STEERING CYLINDER 1
26 803191105 HOSE ASS'Y 1
27 803191529 HOSE ASS'Y 1
28 803191530 ARTICULATED UNION JOINT 1
29 803191811 ARTICULATED UNION JOINT 1
30 803191075 HOSE ASS'Y 1 whatsapp:86-18630852087
31 803044374 VALVE ASS Y 1
32 380900709 LEFT ARTICULATED STEERING CYLINDER 1
33 803192153 PLUG 4
34 380900719 LEFT BLADE HOIST CYLINDER 1 whatsapp:86-18630852087
35 380900705 BLADE ANGLE CHANGE 1
CYLINDER
36 860100839 ARTICULATED UNION JOINT 2 whatsapp:86-18630852087
37 803190993 HOSE ASS'Y 2
38 803190994 HOSE ASS'Y 2
39 803192040 HOSE ASS'Y 2
40 380900730 BLADE OUTSTANDING 1
CYLINDER
41 381400210 PLATE 1
42 803192039 HOSE ASS'Y 2
43 803192038 HOSE ASS'Y 1
44 380300747 ROTARY JOINT 1
45 805000715 M12X25 BOLT 3
46 805300018 12 WASHER 12 3
47 803192037 HOSE ASS'Y 1
48 380900706 LEFT BLADE ANGLE CHANGE 1
CYLINDER
49 803192036 HOSE ASS'Y 2
50 803010911 CYCLOIDAL MOTOR 1
51 803192071 O 69X3.55 O SEAL RING 1
52 805000679 M10X35 BOLT 2
53 805300014 10 WASHER 10 2
54 803011164 LIFT VALVES 2
