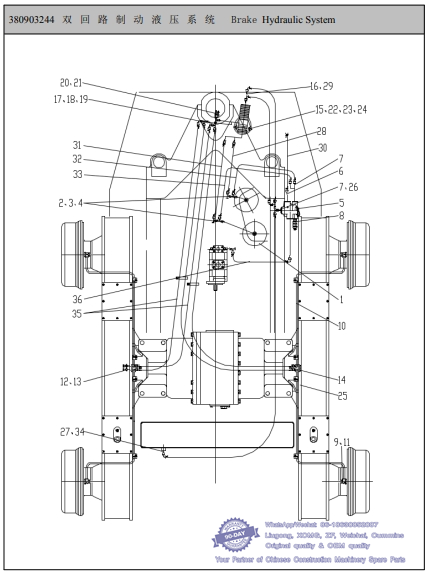

021 380903244 双回路制动液压系统 Brake Hydraulic System-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 803190055 蓄能 器 ACCUMULATOR 2
2 803106731 接头 JOINT 2
3 803105415 接头 JOINT 3
4 803184017 接头 JOINT 3
5 803011211 充液阀 VALVE 1
6 803164733 接头 JOINT 2
7 803164255 接头 JOINT 5
8 803078016 蓄能 器压 力开 关ACCUMULATOR PRESSURESWITCH 1
9 805338302垫 圈 14( 达 克罗)WASHER 8
10 380901085 金属管 总成 METAL TUBE ASS'Y 2
11 805049142螺 栓M14×1.5×32( 达 克罗)BOLT M14×1.5×32 4
12 803103341 接头 JOINT 4
13 803163524 接头 JOINT 2
14 803103961 堵头 JOINT 2
15 803011203 制动 阀 BRAKE VALVE 1
16 803192034 接头 JOINT 4
17 803105353 接头 JOINT 1
18 803162089 接头 JOINT 2
19 803103351 接头 JOINT 2
20 380500404 过渡 接头 JOINT 1
21 803078015 刹车灯压力开 关 STOPLIGHT PRESSURE SWITCH 123 805338259 垫圈 8(达克罗 ) WASHER 5
24 805046484螺 栓 M8×25(达 克罗)BOLT M8X25 3
25 803190339 管夹 CLIP 8
26 803107607 接头 JOINT 1
27 803103818 接头 JOINT 1
28 803300131 软管 总成 HOSE ASS'Y 1
29 803271016 软管 总成 HOSE ASS'Y 2
30 803382390 软管 总成 HOSE ASS'Y 1
31 803300132 软管 总成 HOSE ASS'Y 1
32 803300004 软管 总成 HOSE ASS'Y 1
33 803300879 软管 总成 HOSE ASS'Y 1
34 380901260 软管 总成 HOSE ASS'Y 1
35 803410781 软管 总成 HOSE ASS'Y 4
36 803271651 软管 总成 HOSE ASS'Y 1

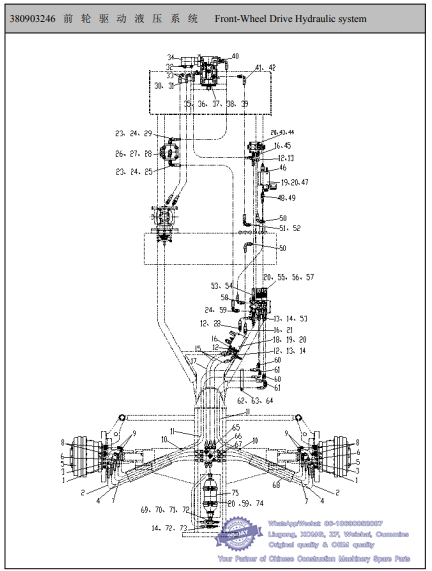

022 380903246 前轮驱动液压系统 Front-Wheel Drive Hydraulic system-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 803191065 直通接 头 JOINT 2
2 803191161 胶管 总成 HOSE ASS'Y 2
3 803190711 直通接 头 JOINT 2
4 803191034 胶管 总成 HOSE ASS'Y 2
5 803010458 马达 MOTOR 2
6 803190675 直通接 头 JOINT 2
7 803191030 胶管 总成 HOSE ASS'Y 2
8 803191004 直通法兰 组合接 头STRAIGHT ADVANCING FLANGEUNION JOINT 4
9 803190732 直角组合接 头 RIGHT ANGLE UNION JOINT 4
10 803303549 胶管 总成 HOSE ASS'Y 2
11 803303550 胶管 总成 HOSE ASS'Y 2
12 803190420 接头 NIPPLE 4
13 803190737 三通组合接 头 TRIPLE UNION JOINT 3
14 803130485 测压接 头 PRESSURE MEASURE JOINT 3
15 803191164 胶管 总成 HOSE ASS'Y 2
16 803166758 直通接 头 JOINT 3
17 803191167 胶管 总成 HOSE ASS'Y 2
18 803010993 马达控 制阀组 MOTOR CONTROL VALVES 1
19 805100048 螺钉 M8X45 SCREW 8
20 805300010 GB/T93 垫圈 8 WASHER 20
21 803191180 胶管 总成 HOSE ASS'Y 1
22 803191168 胶管 总成 HOSE ASS'Y 123 803191001 直通接 头 JOINT 2
24 803190693 直角组合接 头 RIGHT ANGLE UNION JOINT 3
25 803303551 胶管 总成 HOSE ASS'Y 1
26 803190386 滤油器 OIL STRAINER 1
27 805000043 螺栓 M10×30 BOLT M10×30 4
28 805300014 垫圈 10 WASHER 10 4
29 803191276 胶管 总成 HOSE ASS'Y 1
30 803190999 直通接 头 JOINT 1
31 803191273 胶管 总成 HOSE ASS'Y 1
32 803190688 直通接 头 JOINT 2
33 803191274 胶管 总成 HOSE ASS'Y 2
34 380901199 吸油过渡块 OIL SUCTION BLOCK 1
35 803010551 泵 PUMP 1
36 805009814 螺栓 M14X90 BLOT M14X90 4
37 805300033 垫圈 14 WASHER 4
38 805300144 垫圈 14 WASHER 4
39 805200067 螺母 M14 NUT 4
40 803191005 直通法兰 组合 头STRAIGHT ADVANCING FLANGEUNION JOINT 1
41 803164300 直通接 头 JOINT 1
42 803191275 胶管 总成 HOSE ASS'Y 1
43 803010994 比例阀 组 PROPORTIONAL VALVES 1
44 805000075 螺栓 M8×55 BOLT 446 803190557 测压接 头 PRESSURE MEASURE JOINT 1
47 803010992 回油 背压阀组OVERFLOW BACK PRESSURE VALVES 1
48 803190685 直通接 头 INDICATOR LIGHT 1
49 803303552 胶管 总成 HOSE ASS'Y 1
50 803190517 直通接 头 NIPPLE 2
51 803601023 直通接 头 JOINT 1
52 803190692 直角组合接 头 RIGHT ANGLE UNION JOINT 1
53 803190712 直通接 头 JOINT 2
54 803191178 胶管 总成 HOSE ASS'Y 1
55 803010504 多路阀 MULTILOOP VALVE 1
56 805000017 螺栓 M8×25 BOLT M8X25 6
57 805000021 螺栓 M8×50 BOLT M8×50 2
58 803190725 直通接 头 JOINT 1
59 803190788 直通接 头 JOINT 1
60 803190758 直通接 头 JOINT 2
61 803191102 直通接 头 JOINT 2
62 803199333 卡套 Φ74 CLAMP 1
64 805200045 GB/T6170 螺母 M8 NUT 2
65 803190736 四通接 头 UNION JOINT 1
66 803191006 四通接 头 UNION JOINT 1
67 803191036 三通接 头 TEE JOINT 1
68 822102932 护套 L ＝4M JACKET 2
69 803191014 直通接 头 JOINT 1
70 803190777 三通组合接 头 TRIPLE UNION JOINT 1
71 803131879 测压接 头 PRESSURE MEASURE JOINT 1
72 803191159 胶管 总成 HOSE ASS'Y 2
73 803191038 直通接 头 JOINT 1
74 801907073 蓄能 器紧固箍 ACCUMULATOR CLAMP 2
75 803202743 蓄能 器 ACCUMULATOR 1

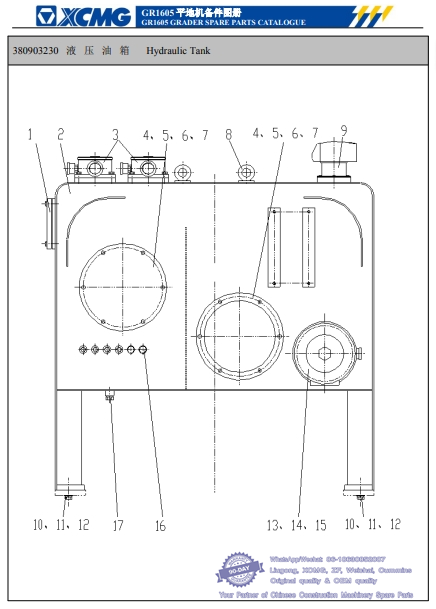

023 380903230 液压油箱 Hydraulic Tank-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 803202737 液位计 LIQUIDOMETER 1
2 380901214 箱体 BOX BODY 1
3 803190287 回油滤油器 FILTER 2
4 380900901 胶垫 CUSHION 2
5 380903232 箱盖 BOX COVER 2
6 805000017 螺栓 M8×25 BOLT M8X25 16
7 805300010 垫圈8 WASHER 16
8 805105388 螺钉M16 SCREW 2
9 803190351 带锁空滤器LOCKABLE BREATHER FILTER 1
10 805000048 螺栓M12×35 BOLT M12×35 4
11 805300013 垫圈16 WASHER 4
12 805300011 垫圈16 WASHER 4
13 803190387 吸油滤油器 OIL SUCTION STRAINER 1
14 805000715 螺栓M12×25 BOLT 6
15 805300018 垫圈12 WASHER 6
16 803192136 油口堵头M18×1.5 PLUG 2
17 803192137 螺塞 PLUG 1

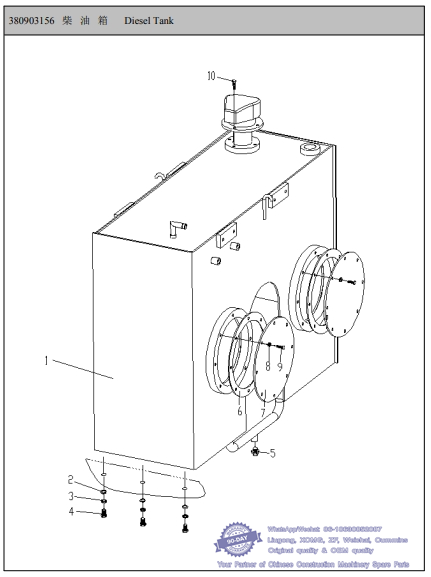

024 380903156 柴油箱 Diesel Tank-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 380901205 箱体 BOX BODY 1
2 805300013 垫圈16 WASHER 6
3 805300011 垫圈16 WASHER 6
4 805000051 螺栓 M16×40 BOLT 6
5 803192105 油口保护堵 OIL PLUG 1
6 380900901 胶垫 CUSHION 2
7 380902102 燃油箱盖 FUEL TANK CAP 2
8 805300010 垫圈8 WASHER 12
9 805000017 螺栓 M8×25 BOLT 12
10 803190351 带锁空滤器LOCKABLE BREATHERFILTER 1

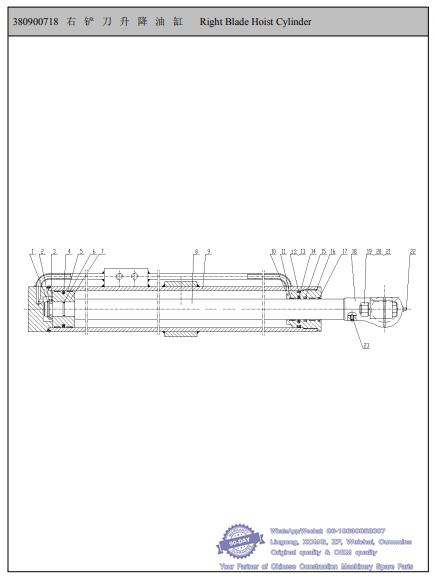

025 380900718 右铲刀升降油缸 Right Blade Hoist Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 805400046 弹性挡圈 35 ELASTIC RETAINER 1
2 803268663 卡键帽 CLIP KEY CAP 1
3 803268668 卡键 CLIP KEY 1
4 803192271 格莱圈 GLYD RING 1
5 803268672 导向环 RING 2
6 803107849 O 型圈35×3.1 O RING 1
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDER BODY 1
10 803268677 导向套 SLEEVE,GUIDE 1
11 803268667 支承环 SUPPORT RING 2
12 860107851 O 型圈90×5.7 O RING 1
13 803268673 挡圈 A90×81×2 RETAINER 1
14 803192272 斯特封 STEP SEAL 1
15 803192270 U 形圈 50×65×10 U RING 1
16 803175028 O 型圈95×3.1 O RING 1
17 381600479防尘圈50×58.6×5.3DUST RING 1
18 803268678 哈夫 接头 HALF JOINT 1
19 805000374 螺栓 M20×90 BOLT 2
20 805300023 垫圈 20 WASHER 2
21 805203171 螺母 M20 NUT 2
22 801103157 油杯M10×1 OIL CUP 123 805105501 螺钉 M8×10 SCREW

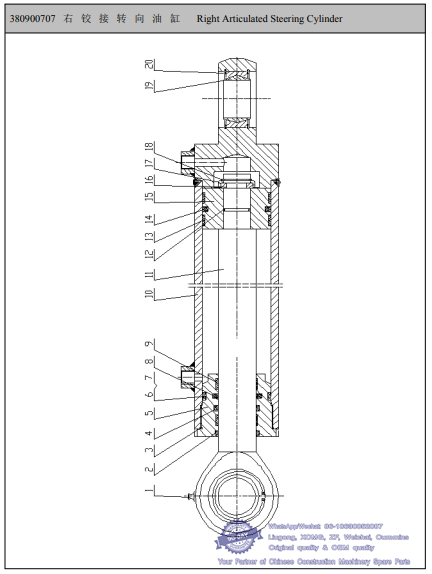

026 380900707 右铰接转向油缸 Right Articulated Steering Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 801103157 油杯M10×1 OIL CUP 2
2 381600479 防尘圈50×58.6×5.3 DUST RING 1
3 803175028 O 型圈95×3.1 O RING 1
4 803192270 U 形圈50×65×10 U RING 1
5 803268677 导向套 SLEEVE,GUIDE 1
6 860107851 O 型圈90×5.7 O RING 1
7 803268673 挡圈A90×81×2 RETAINER 1
8 803192272 斯特封 STEP SEAL 1
9 803268672 导向环 RING 2
10 803268679 缸体 CYLINDER BODY 1
11 803268680 活塞杆 ROD 1
12 803107849 O 型圈35×3.1 O RING 1
13 803268667 支承环 SUPPORT RING 2
14 803192271 格莱圈 GLYD RING 1
15 803268669 活塞 PISTON 1
16 803268668 卡键 CLIP KEY 1
17 803268663 卡键帽 CLIP KEY CAP 1
18 805400046 弹性挡圈35 ELASTIC RETAINER 1
19 800515281 关节轴承GE50ES JOINT BEARING 2
20 805400042 弹性挡圈75 ELASTIC RETAINER 1

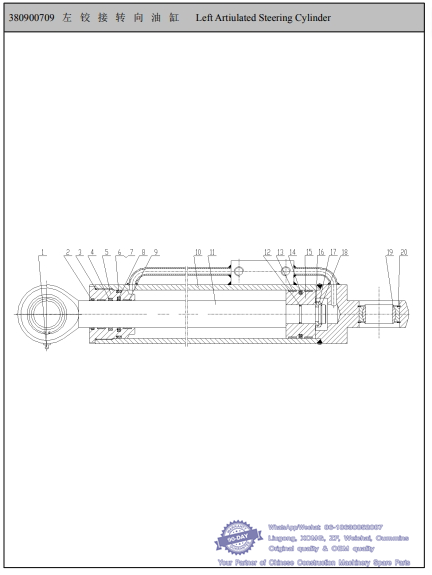

027 380900709 左铰接转向油缸 Left Artiulated Steering Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 801103157 油杯M10×1 OIL CUP 2
2 381600479 防尘圈50×58.6×5.3 DUST RING 1
3 803175028 O 型圈95×3.1 O RING 1
4 803192270 U 形圈50×65×10 U RING 1
5 803268674 导向套 SLEEVE,GUIDE 1
6 860107851 O 型圈90×5.7 O RING 1
7 803268673 挡圈A90×81×2 RETAINER 1
8 803192272 斯特封 STEP SEAL 1
9 803268672 导向环 RING 2
10 803268679 缸体 CYLINDER BODY 1
11 803268680 活塞杆 ROD 1
12 803107849 O 型圈35×3.1 O RING 1
13 803268667 支承环 SUPPORT RING 2
14 803192271 格莱圈 GLYD RING 1
15 803268669 活塞 PISTON 1
16 803268668 卡键 CLIP KEY 1
17 803268663 卡键帽 CLIP KEY CAP 1
18 805400046 弹性挡圈35 ELASTIC RETAINER 1
19 800515281 关节轴承GE50ES JOINT BEARING 2
20 805400042 弹性挡圈75 ELASTIC RETAINER 1

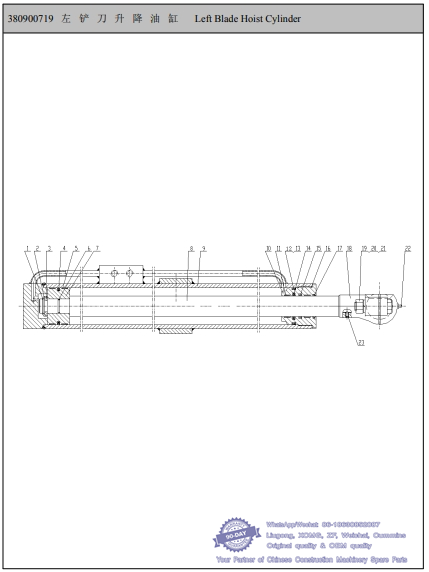

028 380900719 左铲刀升降油缸 Left Blade Hoist Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 805400046 弹性挡圈35 ELASTIC RETAINER 1
2 803268663 卡键帽 CLIP KEY CAP 1
3 803268668 卡键 CLIP KEY 1
4 803192271 格莱圈 GLYD RING 1
5 803268672 导向环 RING 2
6 803107849 O 型圈35×3.1 O RING 1
7 803268669 活塞 PISTON 1
8 803268675 活塞杆 ROD 1
9 803268676 缸体 CYLINDER BODY 1
10 803268677 导向套 SLEEVE,GUIDE 1
11 803268667 支承环 SUPPORT RING 2
12 860107851 O 型圈90×5.7 O RING 1
13 803268673 挡圈A90×81×2 RETAINER 1
14 803192272 斯特封 STEP SEAL 1
15 803192270 U 形圈50×65×10 U RING 1
16 803175028 O 型圈95×3.1 O RING 1
17 381600479 防尘圈50×58.6×5.3 DUST RING 1
18 803268678 哈夫接头 HALF JOINT 1
19 805000374 螺栓M20×90 BOLT 2
20 805300023 垫圈20 WASHER 2
21 805203171 螺母M20 NUT 222 801103157 油杯M10×1 OIL CUP 1
22 801103157 油杯M10×1 OIL CUP 1
23 805105501 螺钉M8×10 SCREW 1

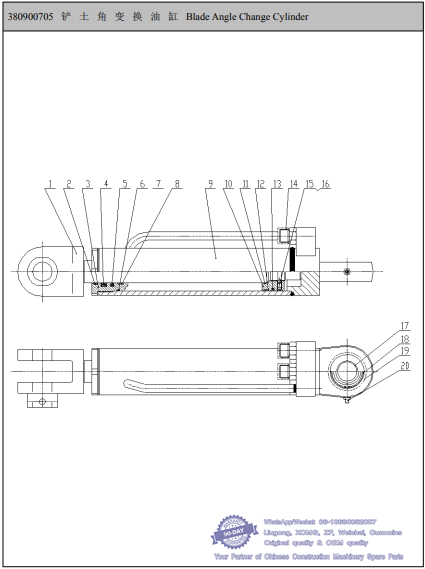

029 380900705 铲土角变换油缸Blade Angle Change Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 803268688 活塞杆 ROD 1
2 381600478防尘圈40×48.6×5.3DUST RING 1
3 803268689 导向套 SLEEVE,GUIDE 1
4 803192266 U 形圈 40×55×10 U RING 1
5 803192265斯特封40×55.1×6.3STEP SEAL 1
6 801100080 O 形圈 70×3.1 O RING 1
7 803268686 挡圈 A70×65.2×1.5 RETAINER 1
8 803268687 支撑环 SUPPORT RING 1
9 803268690 左缸体 LEFT CYLINDER 1
10 803268691 活塞 PISTON 1
11 803192170 O 形圈 45×3.1 O RING 1
12 803268692 支撑环 SUPPORT RING 2
13 803192264 格来圈 70×59×4.2 GLYD RING 1
14 805234277 油口帽 M24×1.5 NOZZLE NUT 2
15 390200564 螺钉 M8×10 SCREW 1
16 800511423 钢球 Φ6 STEEL BALL 1
17 800515284 关节轴承 GE35ES JOINT BEARING 1
18 380901278 孔用弹性挡圈 55 ELASTIC RETAINER 1
19 803611837 光孔 保护 盖Φ35 PROTECT COVER 2
20 801103157 油杯M10×1 OIL CUP 1

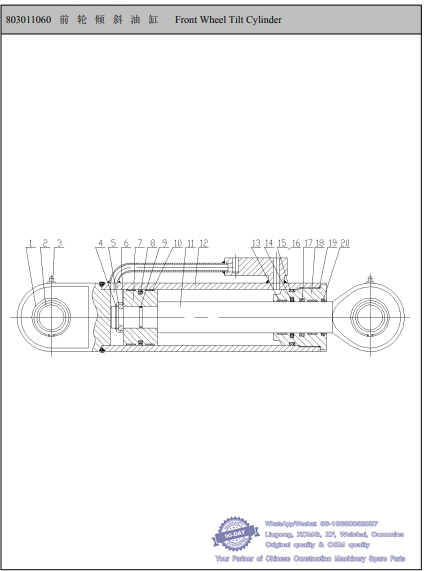

030 803011060 前轮倾斜油缸 Front Wheel Tilt Cylinder-- XCMG Motor Grader GR1605 Spare Parts Catalog

序号 物料代码 名 称 推荐数量 备注
NO. Part Number Part Name Advised Q'ty Remarks

1 805400044 弹性挡圈 62 ELASTIC RETAINER 4
2 803304498 关节轴承 GE40ES JOINT BEARING 2
3 801103157 油杯M10×1 OIL CUP 2
4 805400046 弹性挡圈 35 ELASTIC RETAINER 1
5 803268663 卡键帽 CLIP KEY CAP 1
6 803268668 卡键 CLIP KEY 1
7 803268669 活塞 PISTON 1
8 803304480 格莱圈 GLYD RING 1
9 803304479 支承环 SUPPORT RING 2
10 803304484 O 型圈35×3.1 O RING 1
11 803268670 活塞杆 ROD 1
12 803268671 缸体 CYLINDER BODY 1
13 803304477 支承环 SUPPORT RING 2
14 803304499 斯特封 STEP SEAL 1
15 803304485 O 型圈90×5.7 O RING 1
16 803304486 挡圈 A90×81×2 RETAINER 1
17 803304483 U 型圈50×65×10 U RING 1
18 803268674 导向套 SLEEVE,GUIDE 1
19 803304487 O 型圈95×3.1 O RING 1
20 380500498防尘圈50×58.6×5.3 DUST RING 1
