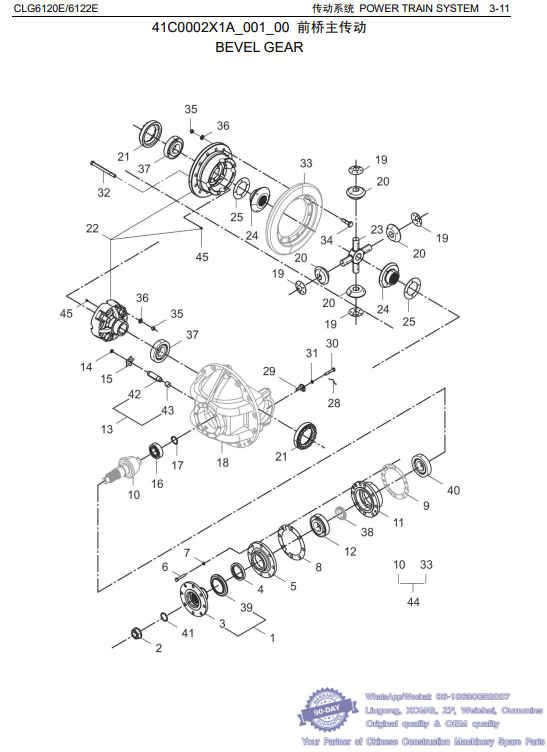

021 41C0002X1A_001_00 前桥主传动 BEVEL GEAR - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 12D0010 输入法兰 INPUT FLANGE 1
2 34C0608 锁紧螺母 LOCKNUT 1 M33×1.5
3 62A0006 法兰 FLANGE 1
4 13B0169 油封 OIL SEAL 1 70×95×13
5 53A0307 密封盖 CAP 1 50C 桥输出法兰用
6 00B0275 螺栓 BOLT 8 M14×55-8.8-ZN.D
7 06B0013 垫圈 WASHER 8 14
8 80A0021 垫密片 SHIM 1
9 28C0177 垫片 GASKET C 1
10 主动螺旋锥齿轮 SPIRAL BEVEL GEAR G 1
11 55A0077 轴承套 BEARING BUSHING 1
12 23B0019 圆锥滚子轴承31312 TAP.ROLLER BRG 1 60×130×33.5
13 44C0019 止推螺栓 LOCK BOLT F 1
13 SP109930 止推螺栓 THRUST BOLT 1
14 03B0154 螺母 NUT 1 M27×2-04-ZN.D
15 76A0011 锁紧片 LOCKING PLATE 1
16 22B0003 圆柱滚子轴承NUP2208E ROLLER BEARING 1 40×80×23
17 07B0038 挡圈 SNAP RING 1 40
18 34C0002X1 托架总成 CARRIER AS F 1
19 56A0378 锥齿轮垫片 WEAR WASHER 4
20 43A0002 锥齿轮 BEVEL GEAR 4
21 03B0062 调整螺母 ADJUSTING NUT 2
22 34C3079 差速器壳 DIFF HOUSING 1
23 63A0005 十字轴 SPIDER 1
24 43A0170 半轴齿轮 HALF SHAFT GEAR 2
25 56A2812 垫片 GASKET 2
26 02B0015 螺栓 BOLT 4 M22×100-10.9-ZN.D
27 06B0270 淬硬垫圈 HARD WASHER 4
28 40B0006 铁丝 STEEL WIRE 2 Φ1.5×450
29 21A0040 锁紧片 FASTENER 2
30 02B0012 螺栓 BOLT 2 M10×20-8.8-ZN.D
31 06B0002 垫圈 WASHER 2 10
32 01B0616 螺栓 BOLT 8
33 大螺旋锥齿轮 SPIRAL BEVEL GEAR G 1
34 01B0546 螺栓 BOLT 12
35 03V0537 螺母 NUT 20 M14×1.5-10-ZN.D
36 06B0214 淬硬垫圈 HARD WASHER 20 14
37 23B0012 圆锥滚子轴承32216 TAP.ROLLER BRG 2 80×140×35.25
38 41C0264 轴套 BUSHING C 1
39 53A0039 防尘盖 DUST COVER 1
40 23B0018 圆锥滚子轴承31311 TAP.ROLLER BRG 1 55×120×31.5
41 12B0105 O 形圈 O-RING 1 42.5×5.3
42 01B0180 螺栓 BOLT 1
43 55A0080 铜套 SLEEVE 1
44 43A0129X0T3 大小螺旋组件 SPIRAL BEVEL GEAR 1
45 60A3055 销钉 DOWEL 4

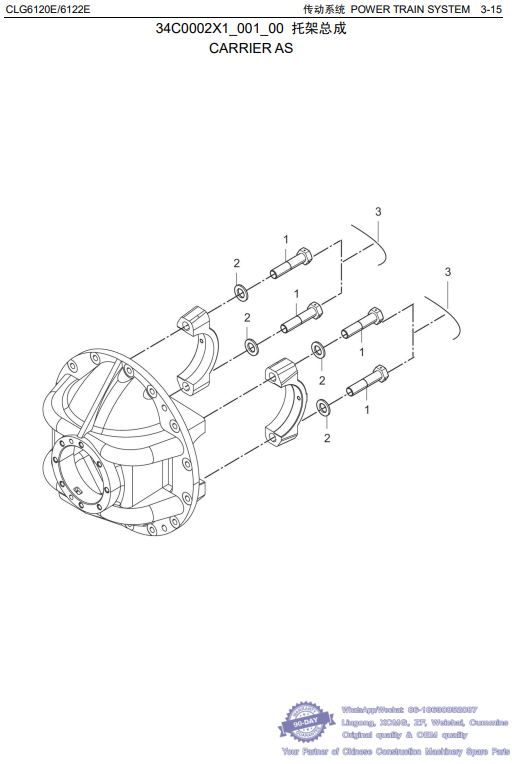

022 34C0002X1_001_00 托架总成 CARRIER AS - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 02B0015 螺栓 BOLT -4 M22×100-10.9-ZN.D
2 06B0270 淬硬垫圈 HARD WASHER 4
3 40B0006 铁丝 STEEL WIRE 2 Φ1.5×450

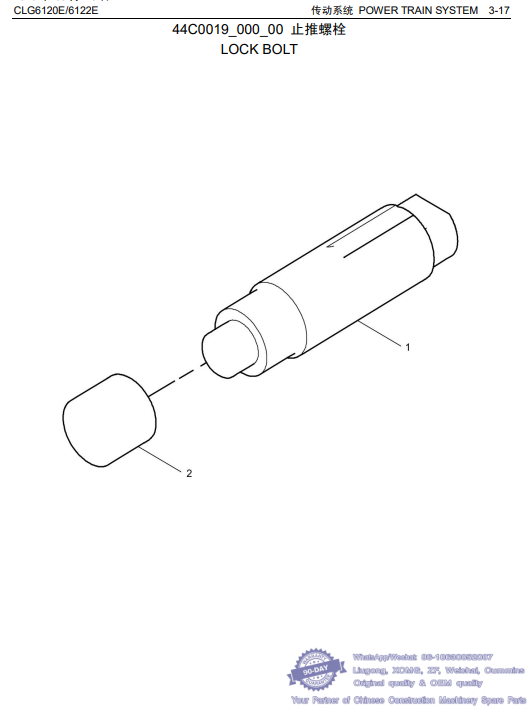

023 44C0019_000_00 止推螺栓 LOCK BOLT - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 01B0180 螺栓 BOLT 1
2 55A0080 铜套 SLEEVE 1

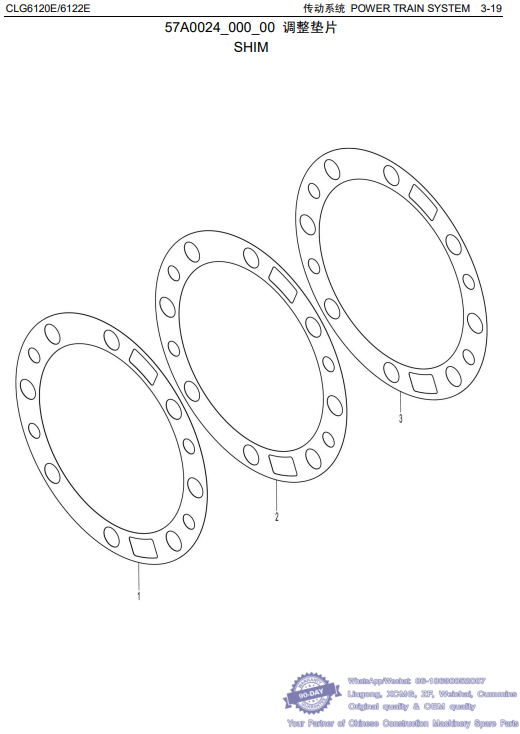

024 57A0024_000_00 调整垫片 SHIM - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 57A1395 垫片 GASKET 3
2 57A1396 垫片 GASKET 3
3 57A1397 垫片 GASKET 3

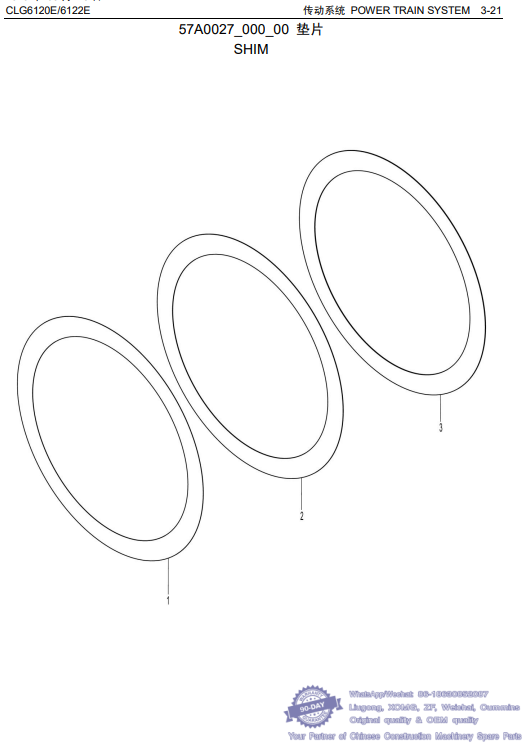

025 57A0027_000_00 垫片 SHIM - Liugong Road Roller CLG6120E CLG6122E Spare Parts Catalog
件号 部件号 零件名称 PART NAME 服务代码 互换性 数量 规格 备注
ITEM PART NO. CH EN SC IA Q'TY SP. RE
1 57A0657 调整垫片 SHIM 1
2 57A0658 调整垫片 SHIM 1
3 57A0660 调整垫片 SHIM 1
