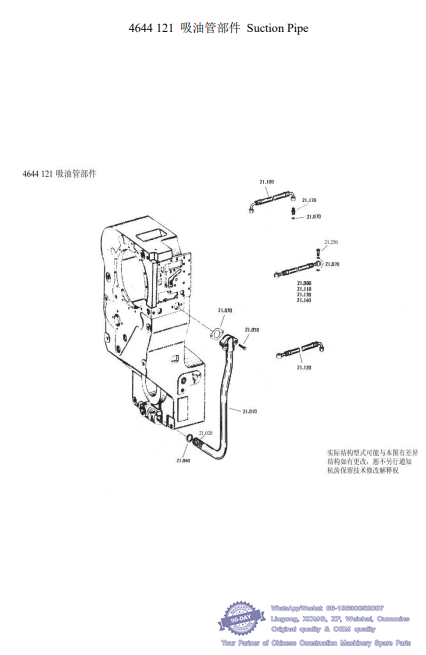

021 4644 121 吸油管部件 Suction Pipe -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4644 221 895H 吸油管组件 Suction pipe ass’y 1
020 4644 221 821 吸油滤组件 Suction filter ass’y 1
030 4644 321 244 纸垫 Gasket 2
050 GB/T5783-2000 六角头螺栓 M8×50-10.9 Bolt 4
070 Q20-03A-05 紫铜垫圈 16 Washer 20
080 0501 204 427 软管 Hose 1
100 0501 204 674 软管 Hose 1
110 0501 204 523 软管 Hose 1
120 0501 204 422 软管 Hose 1
130 0501 204 427 软管 Hose 1
140 0501 204 427 软管 Hose 1
170 0637 842 509 管接头 Joint 4
250 0737 835 153 空心螺栓 Bolt 8

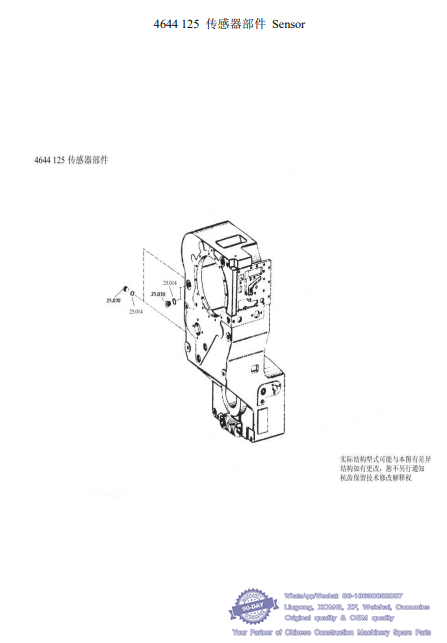

022 4644 125 传感器部件 Sensor -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
140 JB/T982-1977 组合垫圈 18 Washer 3
300 0636 305 011 螺塞 AM18×1,5 DIN7604 5,8 Plug 3

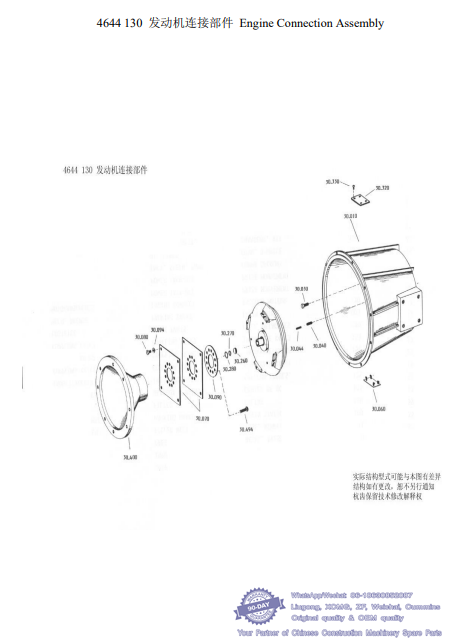

023 4644 130 发动机连接部件 Engine Connection Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4644 330 144 连接外壳 Connection casing 1
030 GB/T5783-2000 六角头螺栓 M10×35-10.9 Bolt 12
040 GB/T879.1-2000 圆柱销 10×28 Pin 2
044 GB/T879.1-2000 圆柱销 6×30 Pin 2
070 4644 330 216 膜片 Diaphragm 3
080 GB/T898-1988 螺柱 M10×18-10.9 Stud 4
GB/T6170-2000 六角螺母 M10 Nut 4
094 GB/T97.1-2002 平垫圈 10 Washer 4
090 4644 330 228 隔圈 Baffle 1

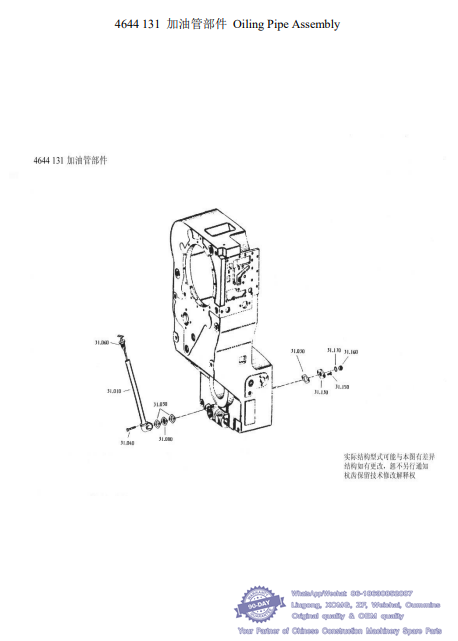

024 4644 131 加油管部件 Oiling Pipe Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 4642 231 005 加油管组件 Oil pipe ass’y 1
030 4642 331 216 纸垫 Gasket 3
040 GB/T5782-2000 六角头螺栓 M8×50-8.8 Bolt 2
060 4644 231 100 油标尺组件 Dipstick ass’y 1
080 4642 331 056 挡板 Plate 1
130 4644 301 016 盖板 Cover 1
150 GB/T5783-2000 六角头螺栓 M8×20 Bolt 2
160 0636 305 016 螺塞 AM22×1,5 DIN7604 Plug 1
170 JB/T982-1977 组合垫圈 22 Washer 1

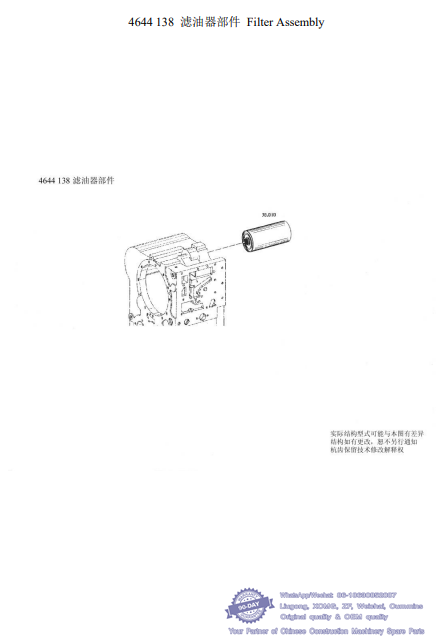

025 4644 138 滤油器部件 Filter Assembly -- Changlin Motor Grader 717H Spare Parts Catalog
序号 零 件 代 号 版本 名 称 数量 适用车号 是否配件 选装
No. Part No. Ver. Part Name Q’ty Suit Num. Spare Parts Cho
010 0750 131 053 旋装滤油器 Screw-in filter 1
