025 384203531 MILLING MACHINE 路面铣刨机-- XCMG Road Milling Machine XM200 Spare Parts Catalog
384203526 ENGINE SYSTEM 动力系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 805338282 垫圈 14(达克罗) WASHER 14 16 GB/T97.1-2002
24 805338262 垫圈 14(达克罗) WASHER 14 16 GB/T93-1987
25 805048198 螺 栓 M14×1.5×40( 达 克罗)BOLT 8 GB/T5783-2000
27 805301381 垫圈 30(达克罗) WASHER 30 4 DIN6796
28 384203475 副车架 AUXILIARY FRAME 1 Whatsapp: 86-18630852087
29 805047471 螺栓 M20×60(达克罗) BOLT M20×60 14 GB/T5783-2000
30 805338321 垫圈 20(达克罗) WASHER 20 14 GB/T93-1987
31 805338288 垫圈 20(达克罗) WASHER 20 14 GB/T97.1-2002
32 805338365 垫圈 24(达克罗) WASHER 24 2 GB/T93-1987 Whatsapp: 86-18630852087
33 805048297 螺栓 M24×140(达克罗) BOLT M24×140 2 GB/T5782-2000
34 384200581 分动箱前支座 GEAR BOX BRACKET 1
35 384200409 T 型螺母 NUT 4
36 800358034 发动机 ENGINE 1
026 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

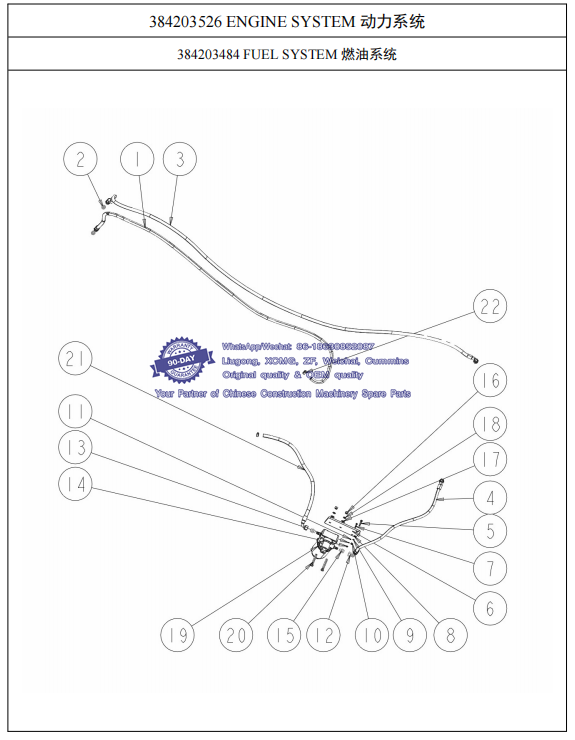

384203484 FUEL SYSTEM 燃油系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 803409458 软管总成 RUBBER HOSE 1
2 803103818 接头 CONNECTOR 2
3 803401876 软管总成 RUBBER HOSE 1 Whatsapp: 86-18630852087
4 803111914 软管总成 RUBBER HOSE 1
5 805046512 螺栓 M8×35(达克罗) SCREW M8×35 1 GB/T5783-2000
6 384203485 过渡板 OVERPLATE 1
7 805046720 螺栓 M6×35(达克罗) BOLT M6×35 1 GB/T5783-2000
8 805338276 垫圈 8(达克罗) WASHER 8 1 GB/T97.1-2002
9 805338259 垫圈 8(达克罗) WASHER 8 1 GB/T93-1987
10 805046477 螺母 M8(达克罗) NUT M8 1 GB/T6170-2000 Whatsapp: 86-18630852087
11 805338275 垫圈 6(达克罗) WASHER 1 GB/T97.1-2002
12 803103775 接头 CONNECTOR 1
13 805338258 垫圈 6(达克罗) WASHER 1 GB/T93-1987
14 805238370 螺母 M6(达克罗) NUT M6 1 GB/T6170-2000
15 803105561 接头 CONNECTOR 2
16 805238367 螺母 M12(达克罗) NUT M12 2 GB/T6170-2000
17 805338280 垫圈 12(达克罗) WASHER 12 2 GB/T97.1-2002
18 805338261 垫圈 12(达克罗) WASHER 12 2 GB/T93-1987 Whatsapp: 86-18630852087
19 800787600 除水放心滤 FILTER 1
20 805047774 螺栓 M12×80 BOLT M12×80 2 GB/T5783-2000
21 803409457 软管总成 RUBBER HOSE 1
22 805801315 喉箍 d20 HOOP D20 2 JB/T8870-1999
027 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

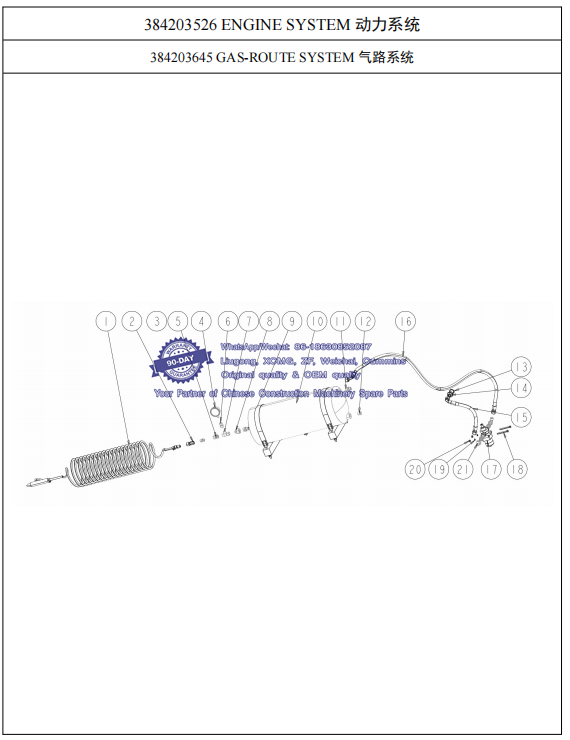

384203645 GAS-ROUTE SYSTEM 气路系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384202930 风带总成 WIND BELT ASSEMBLY 1
2 800903218 快速插座 QUICK-CONNECT RECEPTACLE 1
3 803174468 接头 CONNECTOR 1
4 800937711 气压表 BAROMETER 1 Whatsapp: 86-18630852087
5 803180250 接头 CONNECTOR 1
6 803110618 接头 CONNECTOR 1
7 803105415 接头 CONNECTOR 1
8 803194445 接头 CONNECTOR 1
9 803103340 接头 CONNECTOR 1
10 384202931 储气筒总成 AIR BAG 1
11 803105653 接头 CONNECTOR 3
12 803189850 堵头 PLUG 1
13 805300038 垫圈 27 WASHER 27 1 JB/T982-1977
14 390100631 接头体 CONNECTOR 1 Whatsapp: 86-18630852087
15 803194748 软管总成 RUBBER HOSE 1
16 803191248 软管总成 RUBBER HOSE 1
17 800933825 油水分离器组合阀 FILTER VALVE 1
18 805046522 螺栓 M8×80(达克罗) BOLT M8×80 2 GB/T5783-2000
19 805338259 垫圈 8(达克罗) WASHER 8 2 GB/T93-1987
20 805046477 螺母 M8(达克罗) NUT M8 2 GB/T6170-2000
21 803103775 接头 CONNECTOR 2
028 384203645 GAS-ROUTE SYSTEM 气路系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

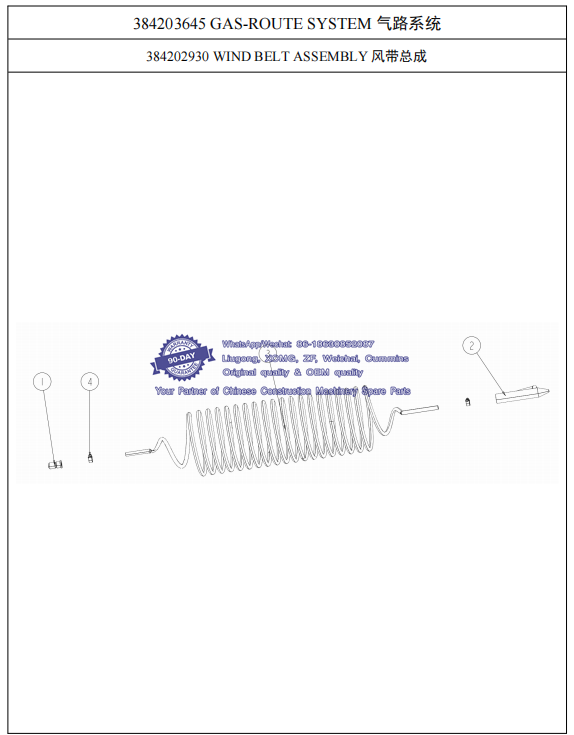

384202930 WIND BELT ASSEMBLY 风带总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 800903219 快速插头 QUICK CONNECTOR PLUG 1
2 800903150 气喷嘴 NOZZLE 1 Whatsapp: 86-18630852087
3 822102927 PVC 管 φ10-6000 PVC TUBE φ10-6000 1
4 805801472 喉箍 d16 HOOP D16 2 JB/T8870-1999
029 384203645 GAS-ROUTE SYSTEM 气路系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

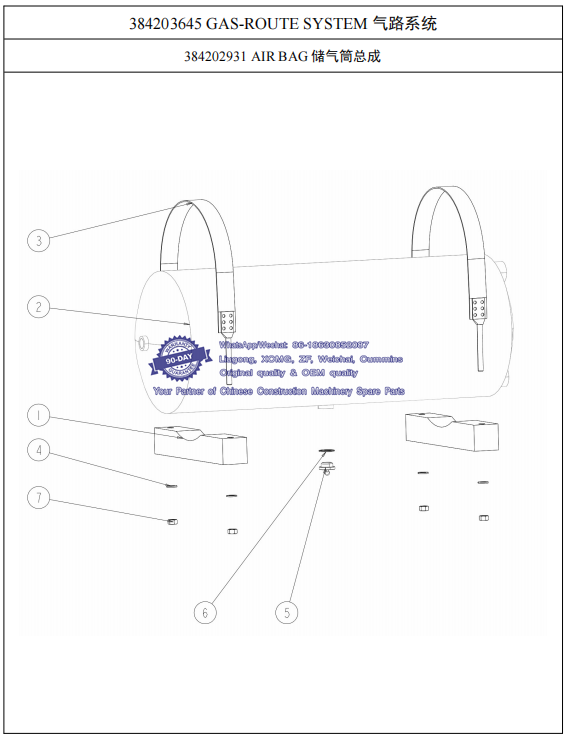

384202931 AIR BAG 储气筒总成
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384200599 垫块 PAD 2
2 800933818 储气筒 AIR CYLINDER 1 Whatsapp: 86-18630852087
3 384200598 紧固带 FIX FELT 2
4 805338278 垫圈 10(达克罗) WASHER 10 4 GB/T97.1-2002
5 800933817 手动放水阀HAND CONTROL VALVE 1
6 805338305 垫圈 22(达克罗) WAS HER 22 1 JB/T982-1977 Whatsapp: 86-18630852087
7 805238366 螺母 M10(达克罗) NUT M10 4 GB/T6170-2000
030 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

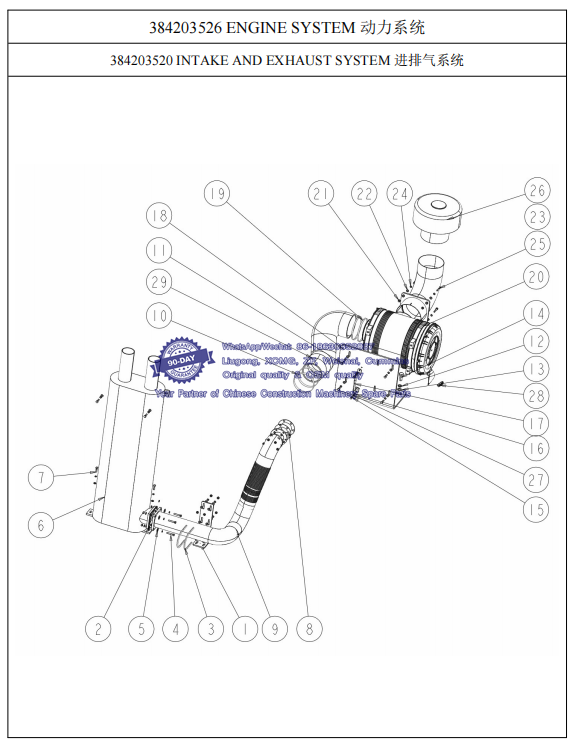

384203520 INTAKE AND EXHAUST SYSTEM 进排气系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 384203518 排气管支架 VENT-PIPE BRACKET 1
2 384200585 垫片 MAT 4 Whatsapp: 86-18630852087
3 384203519 管夹 PIPE CLIP 2
4 805046534 螺栓 M10×55(达克罗) BOLT M10×55 4 GB/T5783-2000
5 805338267 垫圈 10(达克罗) WASHER 10 4 GB/T96.1-2002
6 800155462 消声器 MUFFLER 1
7 805046611 螺栓 M10×35(达克罗) BOLT M10×35 4 GB/T5782-2000
8 384203646 垫片 MAT 2
9 384203513 排气管 EXHAUST PIPE 1 Whatsapp: 86-18630852087
10 801907081 T 型抱箍 Φ171 T-HOOP Φ171 2
11 805046527 螺栓 M10×35(达克罗) BOLT M10×35 6 GB/T5783-2000
12 805338321 垫圈 20(达克罗) WASHER 20 2 GB/T93-1987
13 805338288 垫圈 20(达克罗) WASHER 20 2 GB/T97.1-2002
14 805046590 螺栓 M20×50(达克罗) BOLT M20×50 2 GB/T5783-2000
15 805046510 螺栓 M8×30(达克罗) BOLT M8×30 2 GB/T5783-2000
16 805338276 垫圈 8(达克罗) WASHER 8 2 GB/T97.1-2002
17 384203419 管夹 PIPE CLIP 1
18 384203521 空滤支架 AIR CLEANER BEARER 1
19 801907083 T 型抱箍 T-HOOP 2 Whatsapp: 86-18630852087
20 800157364 空滤器总成 AIR CLEANER ASSY 1
21 805238366 螺母 M10(达克罗) NUT M10 22 GB/T6170-2000
22 805338278 垫圈 10(达克罗) WASHER 10 36 GB/T97.1-2002
031 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

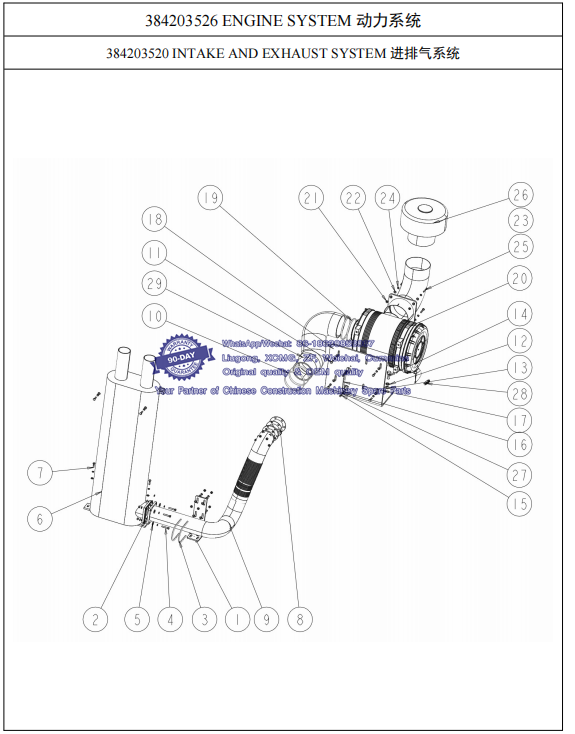

384203520 INTAKE AND EXHAUST SYSTEM 进排气系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
23 384200568 进气管Ⅱ AIR-IN PIPE Ⅱ 1 Whatsapp: 86-18630852087
24 805338260 垫圈 10(达克罗) WASHER 10 32 GB/T93-1987
25 805046614 螺栓 M10×50(达克罗) BOLT M10×50 4 GB/T5782-2000
26 800105938 空气预滤器 PROFILTER 1 Whatsapp: 86-18630852087
27 805338259 垫圈 8(达克罗) WASHER 8 2 GB/T93-1987
28 801905596 喉箍 d50 HOOP D50 1 JB/T8870-1999
29 384203516 进气管 AIR-IN PIPE 1
032 384203526 ENGINE SYSTEM 动力系统-- XCMG Road Milling Machine XM200 Spare Parts Catalog

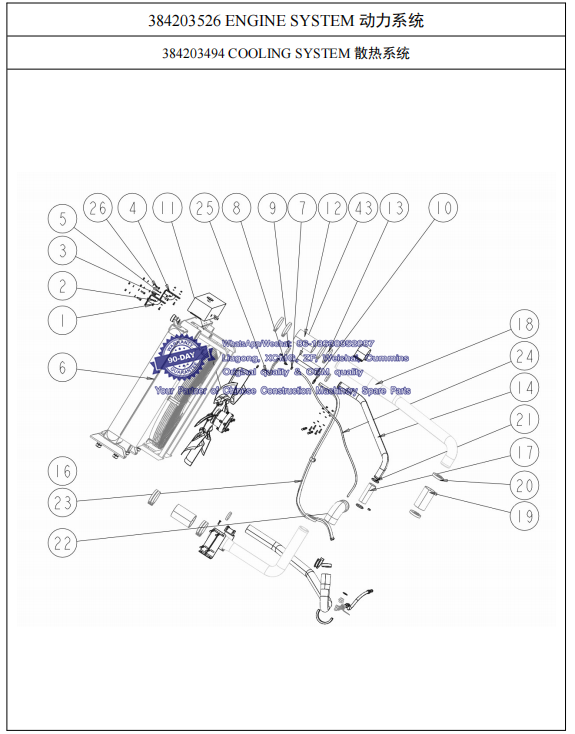

384203494 COOLING SYSTEM 散热系统
序号 零部件代号 名称 数量 备注
No. Part No. Part name Q'ty Remark
1 805046507 螺栓 M8×20(达克罗) BOLT M8×20 4 GB/T5783-2000
2 805338276 垫圈 8(达克罗) WASHER 8 4 GB/T97.1-2002
3 805338259 垫圈 8(达克罗) WASHER 8 4 GB/T93-1987
4 384200452 膨胀水箱支架 EXPANSION TANK BRACKET 2
5 805046477 螺母 M8(达克罗) NUT M8 4 GB/T6170-2000
6 803274213 散热器 RADIATOR 1
7 805801315 喉箍 d20 HOOP D20 4 JB/T8870-1999
8 384203492 接头 CONNECTOR 1 Whatsapp: 86-18630852087
9 801900257 T 型抱箍 φ87 T-HOOP φ87 3
10 805801461 喉箍 d32 HOOP D32 2 JB/T8870-1999
11 384204098 风扇驱动系统 FAN SYSTEM 1
12 384200577 橡胶管 RUBBER 2
13 800151713 卡箍 HOOP 8 Whatsapp: 86-18630852087
14 384203491 出水管 DISCHARGING TUBE 1
16 803163385 管夹 PIPE CLIP 1 Whatsapp: 86-18630852087
17 384203490 橡胶管 RUBBER 1
18 384203501 中冷出气管 AIR COOLER OUTPUT TUBING 1
19 384203500 橡胶管 RUBBER 1
20 800151581 卡箍 HOOP 4 Whatsapp: 86-18630852087
21 801902614 T 型抱箍 φ64-72 T- HOOP φ64-72 2
22 384203495 橡胶管 RUBBER 1
23 384202835 补水管 WATER REPLENISHING PIPE 1
