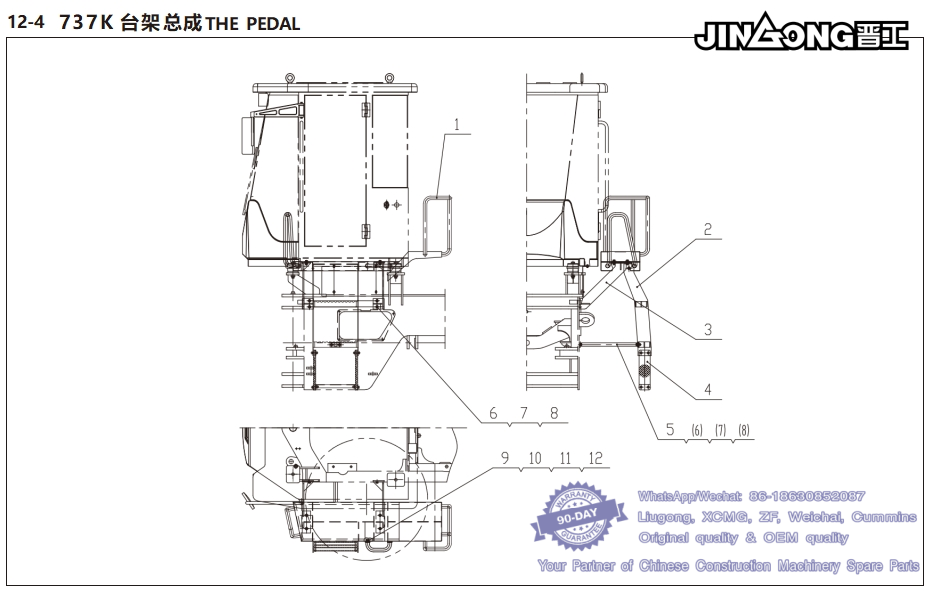

026 12-4 7 3 7 K 台 架 总 成 THE PEDAL-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 物料编号 数量 名称规格 英文名称
1 3G1206E01 2030100303 台架 stage
2 3G1206D02 2030100400 扶梯 Escalator whatsapp 86-18630852087
3 3G1206E03 2030100849 支撑架 support frame
4 5G120905 2030201078 油箱脚踏部件 pedal
5 3G1206D04 2030100480 加强杆 stiffener
6 GB,/T5783 2010200079 12 螺栓M12*35 Bolt
7 GB,/T93 2010400005 12 垫圈12 washer
8 GB,/T97 . 1 2010400024 12 垫圈12 washer whatsapp 86-18630852087
9 35G120604 2030100389 小扶手 Bar
10 GB,/T5783 2010200084 2 螺栓M16*30 Bolt
11 GB,/T93 2010400007 2 垫圈16 washer
12 GB,/T97 . 1 2010400026 2 垫圈16 washer whatsapp 86-18630852087

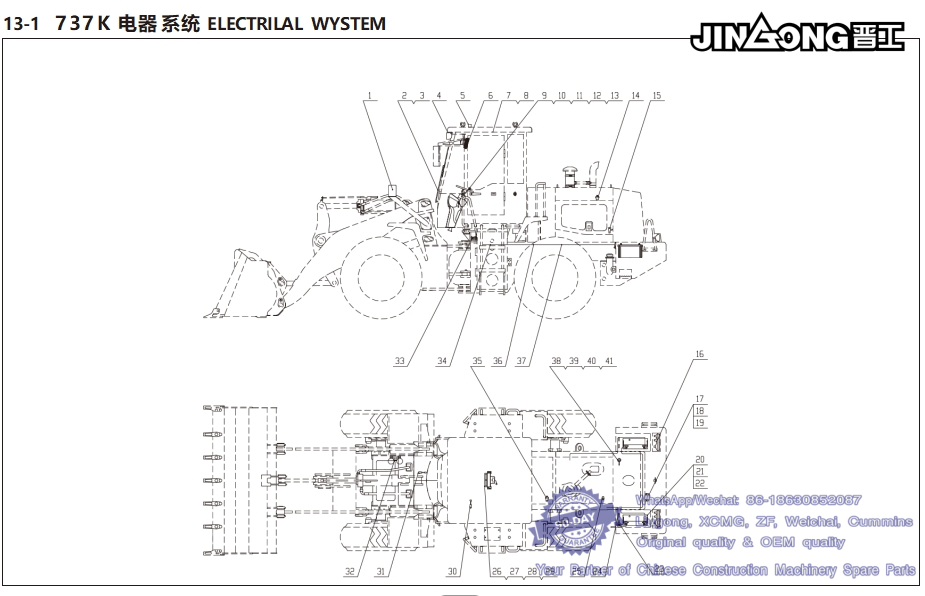

27 13-1 7 3 7 K 电 器 系 统 ELECTRILAL WYSTEM-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 2030800098 24V 2 前大灯 Lamp As .
2 2030800120 24V 雨刮电机 wiper
3 2030800122 24V 雨刮片 wipe whatsapp 86-18630852087
4 2030800101 24V 4 工作灯 Lamp As
5 2030800104 24V 警示灯 warning lights
6 2030800341 24V 电风扇 Fanner
7 2030800342 24V 顶灯 Lamp As .
8 2030800038 室内线束 Indoor harness
2030800642 仪表箱 Meter box
2030500156 方向盘 steering heel
2010200080 GB/T5783 4 螺栓M12*40 oil temperature
12 2010400005 GB/T93 4 弹垫12 spring washers
13 2010400024 GB/T97. 1 4 平垫圈12 Flat was her
14 2030800068 R1/2 温度传感器 TeMperature sensor
15 2030800082 放水开关 water switch
2030800100 2 三色后尾灯 Tail lamp
17 2030800111 倒车报警器 Reverse alarm
18 2010200061 GB/T5783 14 螺栓M8*14 Bolt
2010400003 GB/T93 18 弹垫8 spring washers
20 2030800109 2 免维护蓄电池 Battery
21 2010300016 GB/T6170 4 1型螺母M10 Nut
22 2010400004 GB/T93 4 弹垫10 spring washers
23 2030800084 电源总开关 switch
24 2030800045 电瓶线 Battery line
25 2030800470 R1/4 压力传感器 pressure transducer
26 2030800126 暖风机 screw
27 2010200066 GB/T5783 4 螺栓M8*35 Bolt
28 2010400022 GB/T97. 1 4 平垫圈8 Flat washer
29 2010300015 GB/T6170 4 1型螺母M8 Nut
30 2030800874 倒车灯开关 switch
31 2030800081 NPT1/4 制动灯开关 switch
32 2030800588 24V 双音盆形喇叭 Loudspeaker
33 2020103036 接插件固定板 Fixed plate whatsapp 86-18630852087
34 2030800888 车架线束 Frame wire
35 2030800068 温度传感器 TeMperature sensor
36 2029900051 5 连胶条卡箍 22 clamp
37 2029900052 2 连胶条卡箍 32 clamp
38 2030800729 油量液位传感器 oil level sensor
39 2 GB/T818 5 螺钉M5*20 screw
40 2010400001 GB/T93 5 弹垫5 spring washers
41 2010400054 GB/T95 5 平垫圈5 Flat washer whatsapp 86-18630852087

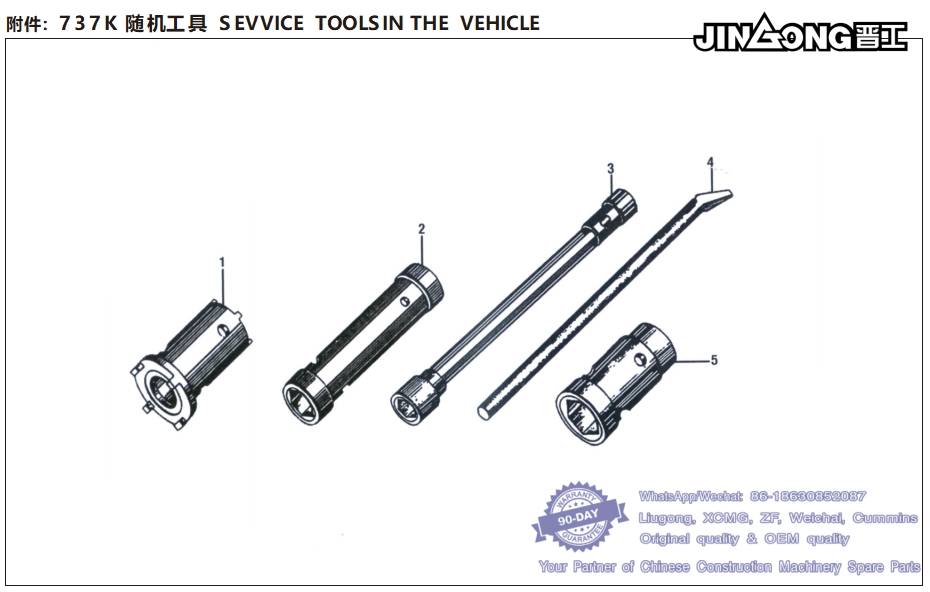

附件：7 3 7 K 随 机工 具 S EV VICE TOOLS IN THE VEHICLE-- Jingong Wheel Loader JGM737K JGM737 Parts Catalog
序号 零件代号 规格 数量 中文名称 英文名称
1 1 套头搬手 RING WRENCH
2 1 套筒搬手 SOCKET WRENCH whatsapp 86-18630852087
3 1 套筒搬手 SOCKET WRENCH
4 1 撬棒 PRYBER
5 1 套筒搬手 SOCKET WRENCH whatsapp 86-18630852087
